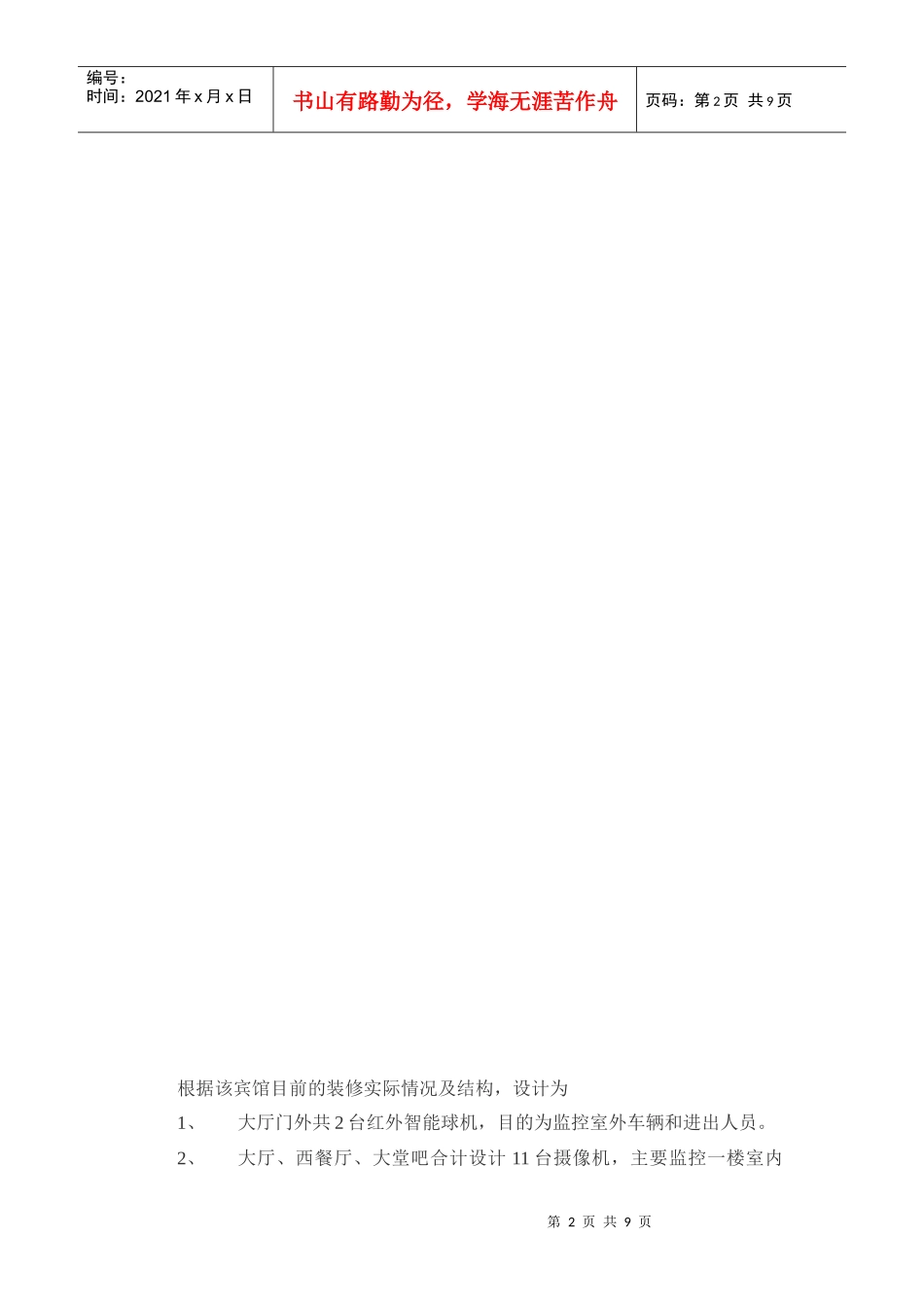

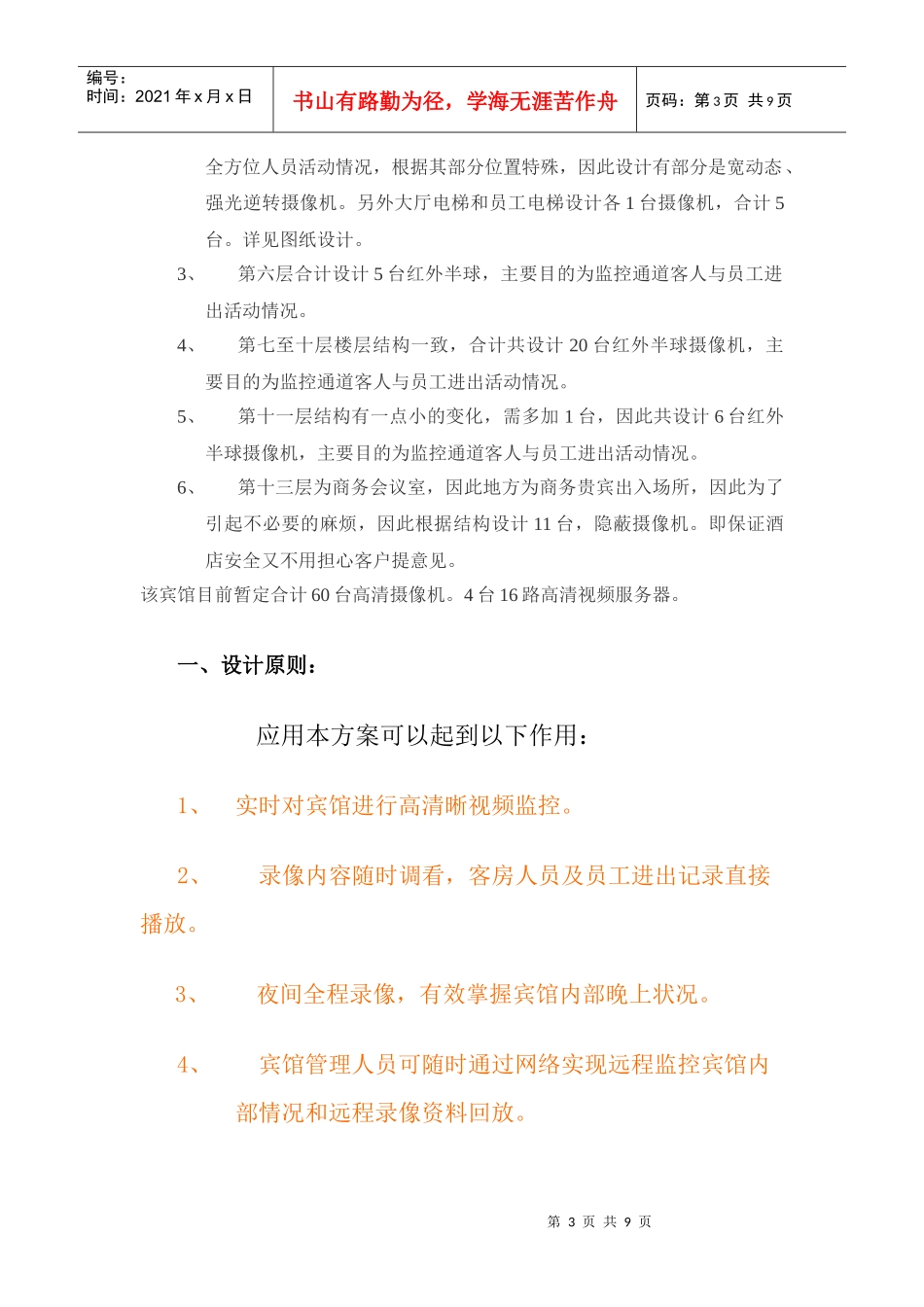

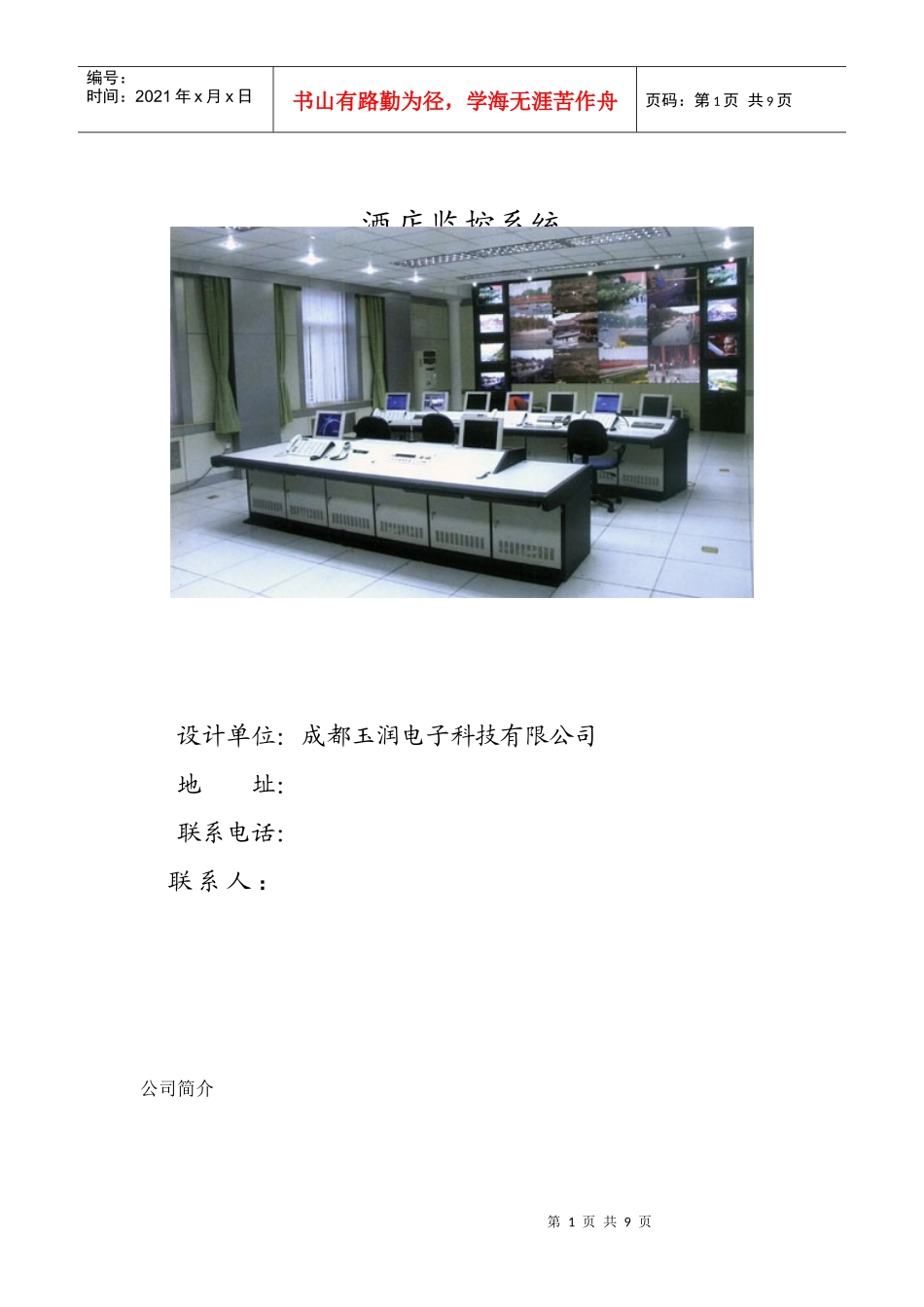

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页酒店监控系统解决方案设计单位：成都玉润电子科技有限公司地址：联系电话：联系人：公司简介第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页根据该宾馆目前的装修实际情况及结构，设计为1、大厅门外共2台红外智能球机，目的为监控室外车辆和进出人员。2、大厅、西餐厅、大堂吧合计设计11台摄像机，主要监控一楼室内第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页全方位人员活动情况，根据其部分位置特殊，因此设计有部分是宽动态、强光逆转摄像机。另外大厅电梯和员工电梯设计各1台摄像机，合计5台。详见图纸设计。3、第六层合计设计5台红外半球，主要目的为监控通道客人与员工进出活动情况。4、第七至十层楼层结构一致，合计共设计20台红外半球摄像机，主要目的为监控通道客人与员工进出活动情况。5、第十一层结构有一点小的变化，需多加1台，因此共设计6台红外半球摄像机，主要目的为监控通道客人与员工进出活动情况。6、第十三层为商务会议室，因此地方为商务贵宾出入场所，因此为了引起不必要的麻烦，因此根据结构设计11台，隐蔽摄像机。即保证酒店安全又不用担心客户提意见。该宾馆目前暂定合计60台高清摄像机。4台16路高清视频服务器。一、设计原则：应用本方案可以起到以下作用：1、实时对宾馆进行高清晰视频监控。2、录像内容随时调看，客房人员及员工进出记录直接播放。3、夜间全程录像，有效掌握宾馆内部晚上状况。4、宾馆管理人员可随时通过网络实现远程监控宾馆内部情况和远程录像资料回放。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、可以远程控制摄像机的可视范围。二、系统设计依据1、工业电视系统工程设计规范（GBJ115-87）；2、民用闭路监控电视系统工程技术规范（GB50198-94）；3、安全防范工程行业标准（GA/T70-94）；4、公共安全防范工程程序和要求（GA75-94）；5、安全防范系统通用图形符号（GA/T74-94）；6、建筑与建筑群综合布线系统工程设计规范CECS72.957、安全防范系统通用图形符号GA/T74-948、建设单位提供的相关图纸资料和提出的设计技术要求；9、本公司制定的方案设计、施工管理及质量控制规程。三、设计说明本系统采用数字和网络相结合的监控系统。本系统主要由前端设备、监控中心两大部份主成。前端设备由摄像机，完成图像的采集和传输。监控中心由网络数字硬盘服务器完成图像显示和控制等功能。四、系统设计功能概述系统支持多级权限管理。视频图像的采集传输，云台的信号的控制。视频图像的录制五、主要设备选型及说明前端设备系统产品的功能参数：一、摄像机根据宾馆的具体情况，方案采用不同规格摄像机组合使用，现将各种摄像机参数列出。我们采用国际100强品牌的星宝威视摄像机。540线宽动态一体化摄像机型号：XB-KA608品牌：星宝威视第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页像传感器：1/3”SONYCCD有效像素：PAL：500(H)x582(V)NTSC：510(H)x492(V)信号系统：P制/N制内置镜头：3.6mm—16/F1.8信噪比：大于48dBY特性：0.45最低照度：0Lux(红外灯开启)快门速度：1/50秒至1/100,000秒白平衡：自动跟踪白平衡视频输出：1.0Vp~p75Ω(BNC)电源功耗：DC12V，120mA（红外灯开启时，最大电流560mA）外壳：铝合金（黑色或银白色）540线超高清红外半球一体化摄像机型号：XB-KB803品牌：星宝威视高解像彩色摄像机1/3″SONYCCD,0.001LUX/F1.2,电子快门、增益控制，VIDEO/DC双驱动，背光补偿开关，红外波长：850nm红外灯照射中距离：10——30m红外灯自动开关：夜晚/白天开/关DC12V。540线超高清红外电梯专用摄像机型号：XB-DT608品牌：星宝威视高解像彩色摄像机1/3″SONYCCD,第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页0.001LUX/F1.2,电子快门、增益控制，VIDEO/DC双驱动，背光补偿开关，540线超高清隐蔽型摄...
