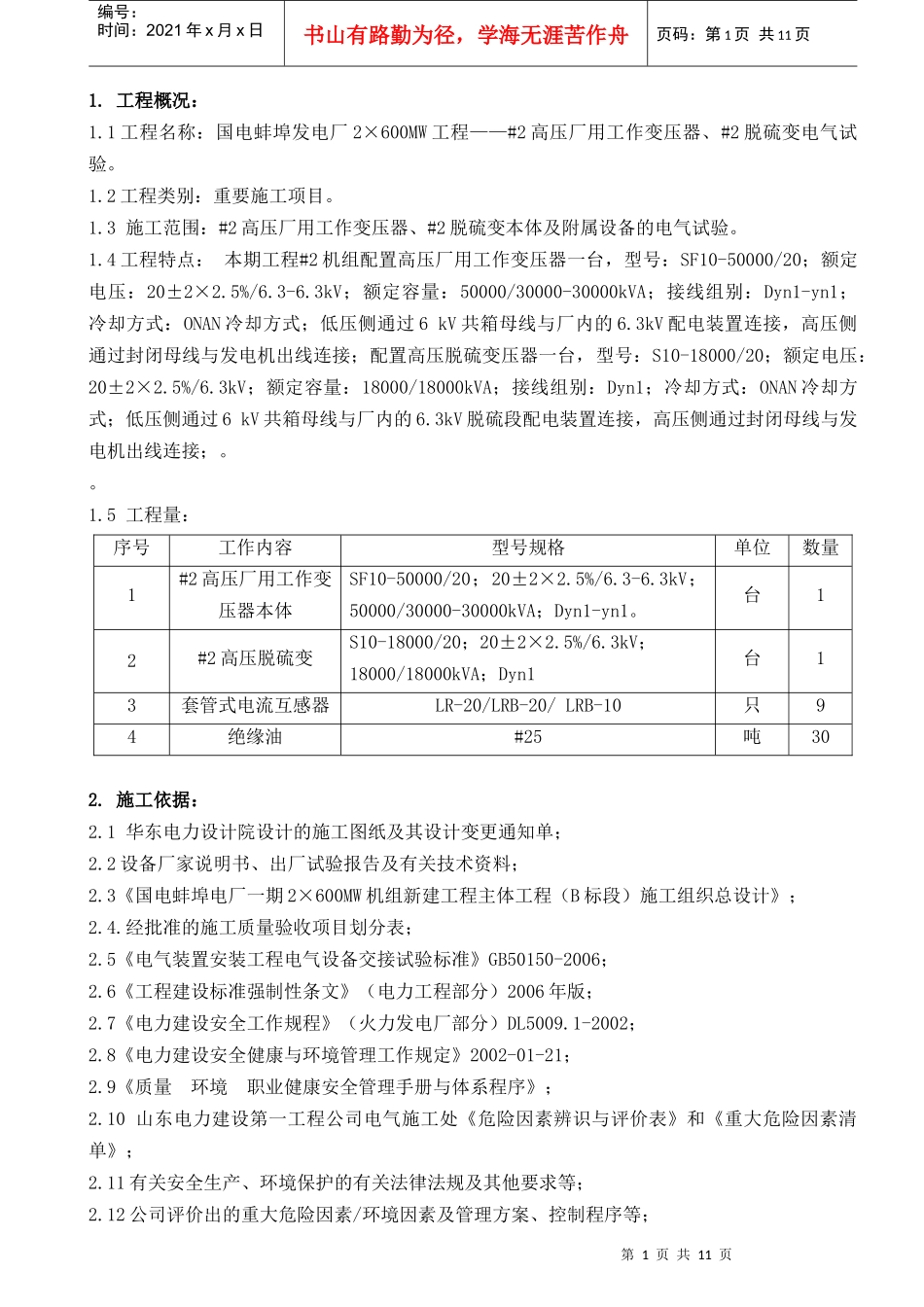

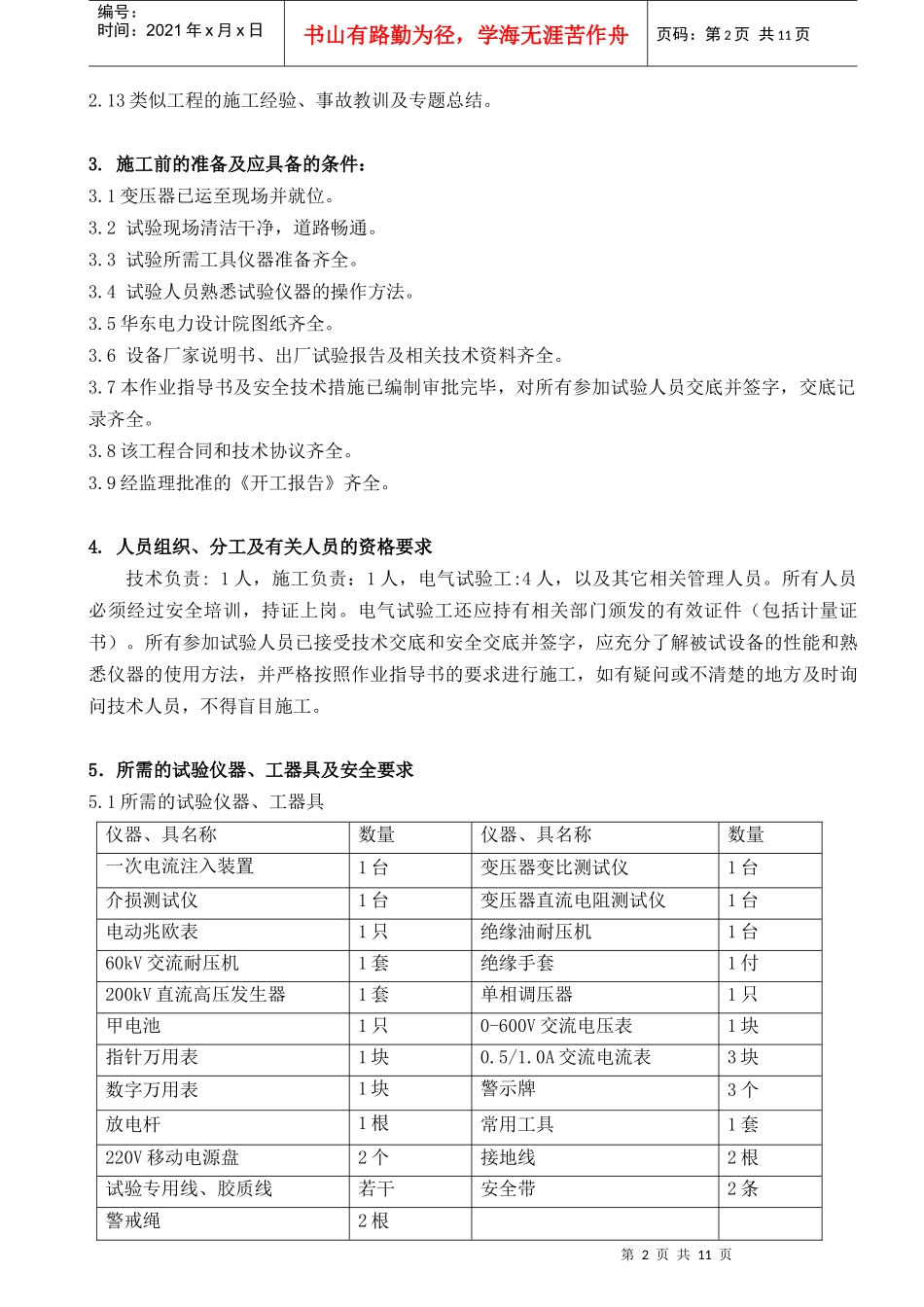

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页1.工程概况：1.1工程名称：国电蚌埠发电厂2×600MW工程——#2高压厂用工作变压器、#2脱硫变电气试验。1.2工程类别：重要施工项目。1.3施工范围：#2高压厂用工作变压器、#2脱硫变本体及附属设备的电气试验。1.4工程特点：本期工程#2机组配置高压厂用工作变压器一台，型号：SF10-50000/20；额定电压：20±2×2.5%/6.3-6.3kV；额定容量：50000/30000-30000kVA；接线组别：Dyn1-yn1；冷却方式：ONAN冷却方式；低压侧通过6kV共箱母线与厂内的6.3kV配电装置连接，高压侧通过封闭母线与发电机出线连接；配置高压脱硫变压器一台，型号：S10-18000/20；额定电压：20±2×2.5%/6.3kV；额定容量：18000/18000kVA；接线组别：Dyn1；冷却方式：ONAN冷却方式；低压侧通过6kV共箱母线与厂内的6.3kV脱硫段配电装置连接，高压侧通过封闭母线与发电机出线连接；。。1.5工程量：序号工作内容型号规格单位数量1#2高压厂用工作变压器本体SF10-50000/20；20±2×2.5%/6.3-6.3kV；50000/30000-30000kVA；Dyn1-yn1。台12#2高压脱硫变S10-18000/20；20±2×2.5%/6.3kV；18000/18000kVA；Dyn1台13套管式电流互感器LR-20/LRB-20/LRB-10只94绝缘油#25吨302.施工依据：2.1华东电力设计院设计的施工图纸及其设计变更通知单；2.2设备厂家说明书、出厂试验报告及有关技术资料；2.3《国电蚌埠电厂一期2×600MW机组新建工程主体工程（B标段）施工组织总设计》；2.4.经批准的施工质量验收项目划分表；2.5《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.6《工程建设标准强制性条文》（电力工程部分）2006年版；2.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；2.8《电力建设安全健康与环境管理工作规定》2002-01-21；2.9《质量环境职业健康安全管理手册与体系程序》；2.10山东电力建设第一工程公司电气施工处《危险因素辨识与评价表》和《重大危险因素清单》；2.11有关安全生产、环境保护的有关法律法规及其他要求等；2.12公司评价出的重大危险因素/环境因素及管理方案、控制程序等；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.13类似工程的施工经验、事故教训及专题总结。3.施工前的准备及应具备的条件：3.1变压器已运至现场并就位。3.2试验现场清洁干净，道路畅通。3.3试验所需工具仪器准备齐全。3.4试验人员熟悉试验仪器的操作方法。3.5华东电力设计院图纸齐全。3.6设备厂家说明书、出厂试验报告及相关技术资料齐全。3.7本作业指导书及安全技术措施已编制审批完毕，对所有参加试验人员交底并签字，交底记录齐全。3.8该工程合同和技术协议齐全。3.9经监理批准的《开工报告》齐全。4.人员组织、分工及有关人员的资格要求技术负责:1人，施工负责：1人，电气试验工:4人，以及其它相关管理人员。所有人员必须经过安全培训，持证上岗。电气试验工还应持有相关部门颁发的有效证件（包括计量证书）。所有参加试验人员已接受技术交底和安全交底并签字，应充分了解被试设备的性能和熟悉仪器的使用方法，并严格按照作业指导书的要求进行施工，如有疑问或不清楚的地方及时询问技术人员，不得盲目施工。5．所需的试验仪器、工器具及安全要求5.1所需的试验仪器、工器具仪器、具名称数量仪器、具名称数量一次电流注入装置1台变压器变比测试仪1台介损测试仪1台变压器直流电阻测试仪1台电动兆欧表1只绝缘油耐压机1台60kV交流耐压机1套绝缘手套1付200kV直流高压发生器1套单相调压器1只甲电池1只0-600V交流电压表1块指针万用表1块0.5/1.0A交流电流表3块数字万用表1块警示牌3个放电杆1根常用工具1套220V移动电源盘2个接地线2根试验专用线、胶质线若干安全带2条警戒绳2根第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页5.2对试验仪器、工器具的安全要求5.2.1试验电源必须实行“一闸一机”制，必须接至漏电保护器上，额定漏电电流应不大于30mA，额定漏电动作时间应小于0.1ms。5.2.2试验仪器的外壳必须接地良好，其电...
