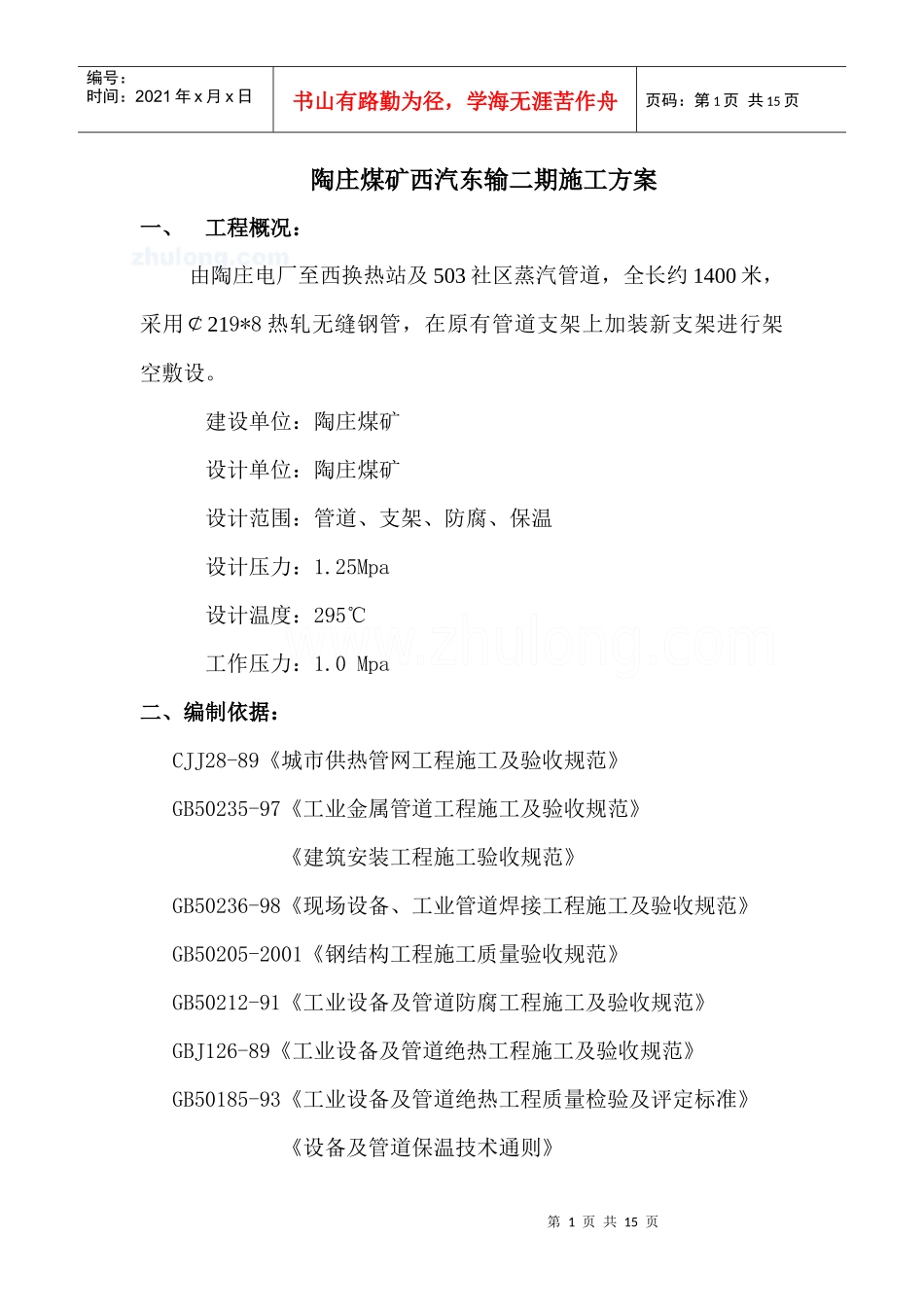

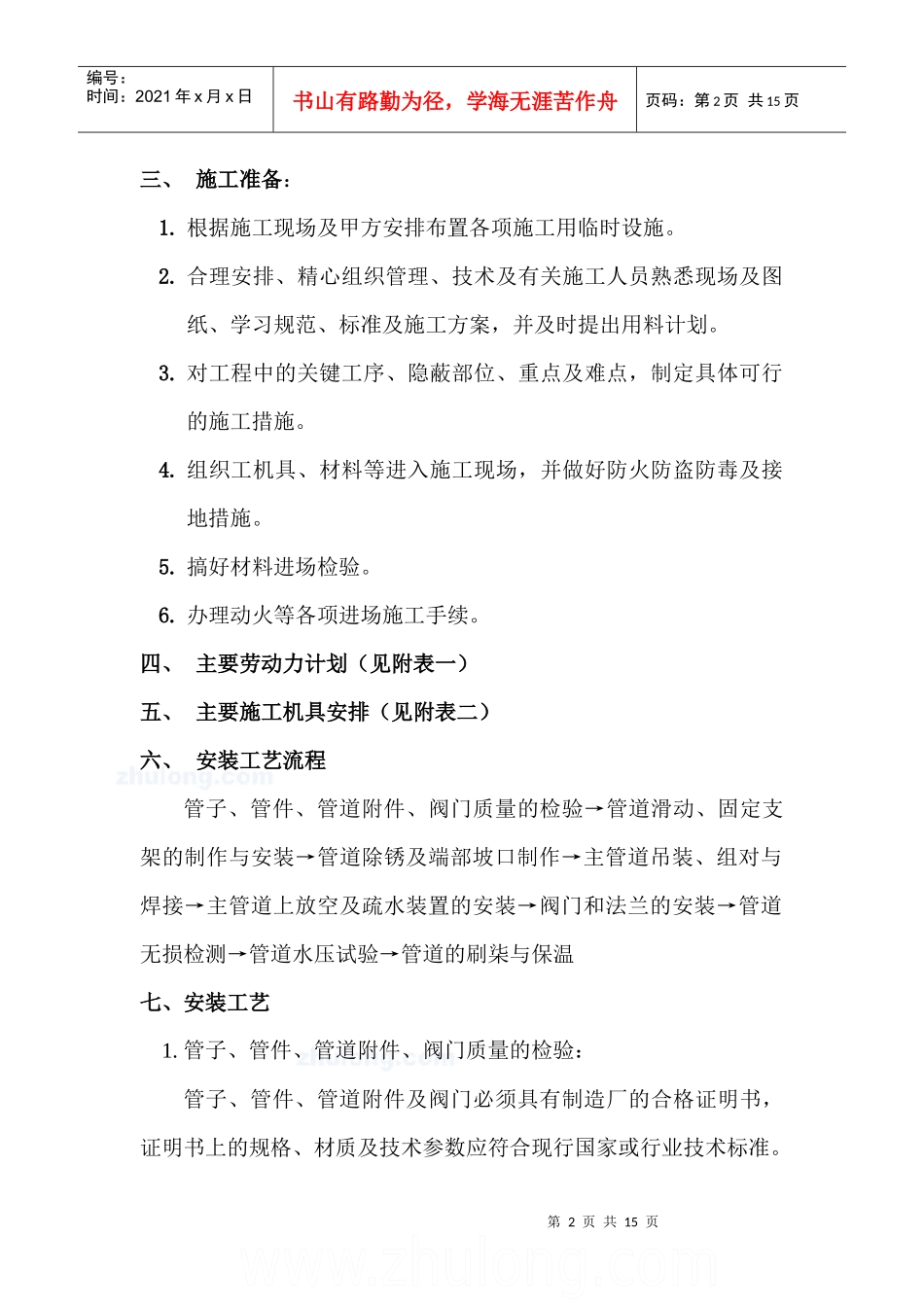

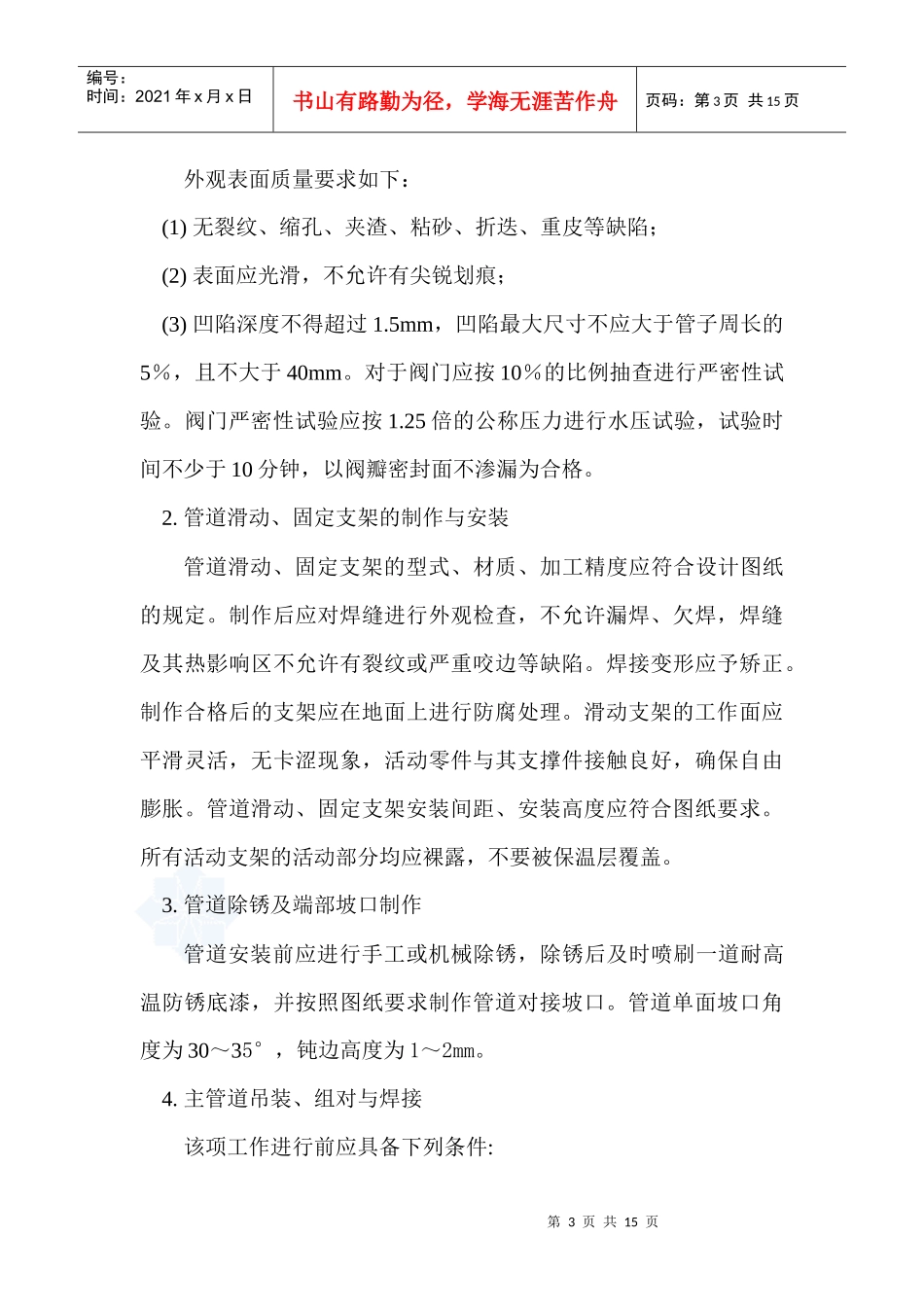

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页陶庄煤矿西汽东输二期施工方案一、工程概况：由陶庄电厂至西换热站及503社区蒸汽管道，全长约1400米，采用￠219*8热轧无缝钢管，在原有管道支架上加装新支架进行架空敷设。建设单位：陶庄煤矿设计单位：陶庄煤矿设计范围：管道、支架、防腐、保温设计压力：1.25Mpa设计温度：295℃工作压力：1.0Mpa二、编制依据：CJJ28-89《城市供热管网工程施工及验收规范》GB50235-97《工业金属管道工程施工及验收规范》《建筑安装工程施工验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》GB50205-2001《钢结构工程施工质量验收规范》GB50212-91《工业设备及管道防腐工程施工及验收规范》GBJ126-89《工业设备及管道绝热工程施工及验收规范》GB50185-93《工业设备及管道绝热工程质量检验及评定标准》《设备及管道保温技术通则》第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页三、施工准备：1.根据施工现场及甲方安排布置各项施工用临时设施。2.合理安排、精心组织管理、技术及有关施工人员熟悉现场及图纸、学习规范、标准及施工方案，并及时提出用料计划。3.对工程中的关键工序、隐蔽部位、重点及难点，制定具体可行的施工措施。4.组织工机具、材料等进入施工现场，并做好防火防盗防毒及接地措施。5.搞好材料进场检验。6.办理动火等各项进场施工手续。四、主要劳动力计划（见附表一）五、主要施工机具安排（见附表二）六、安装工艺流程管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→阀门和法兰的安装→管道无损检测→管道水压试验→管道的刷柒与保温七、安装工艺1.管子、管件、管道附件、阀门质量的检验：管子、管件、管道附件及阀门必须具有制造厂的合格证明书，证明书上的规格、材质及技术参数应符合现行国家或行业技术标准。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页外观表面质量要求如下：(1)无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷；(2)表面应光滑，不允许有尖锐划痕；(3)凹陷深度不得超过1.5mm，凹陷最大尺寸不应大于管子周长的5％，且不大于40mm。对于阀门应按10％的比例抽查进行严密性试验。阀门严密性试验应按1.25倍的公称压力进行水压试验，试验时间不少于10分钟，以阀瓣密封面不渗漏为合格。2.管道滑动、固定支架的制作与安装管道滑动、固定支架的型式、材质、加工精度应符合设计图纸的规定。制作后应对焊缝进行外观检查，不允许漏焊、欠焊，焊缝及其热影响区不允许有裂纹或严重咬边等缺陷。焊接变形应予矫正。制作合格后的支架应在地面上进行防腐处理。滑动支架的工作面应平滑灵活，无卡涩现象，活动零件与其支撑件接触良好，确保自由膨胀。管道滑动、固定支架安装间距、安装高度应符合图纸要求。所有活动支架的活动部分均应裸露，不要被保温层覆盖。3.管道除锈及端部坡口制作管道安装前应进行手工或机械除锈，除锈后及时喷刷一道耐高温防锈底漆，并按照图纸要求制作管道对接坡口。管道单面坡口角度为30～35°，钝边高度为1～2mm。4.主管道吊装、组对与焊接该项工作进行前应具备下列条件:第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页与管道连接的设备找正合格、固定完毕；管子、管件、管道附件及阀门等已经检验合格，内部已清理完毕，无杂物。管子组合前，均应将管道内部清理干净，管内不得遗留任何杂物，并装设临时封堵。管子对接焊缝位置应符合设计规定。否则应符合下列要求：（1）焊缝位置距离弯管的弯曲起点不得小于管子外径或不小于100mm；（2）管子两个对接焊缝间的距离不宜小于管子外径，且不小于150mm；（3）支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm；（4）管子接口应避开疏、放水及仪表管等的开孔位置，距开孔边缘不应小于50mm，且不应小于孔径；（5）...
