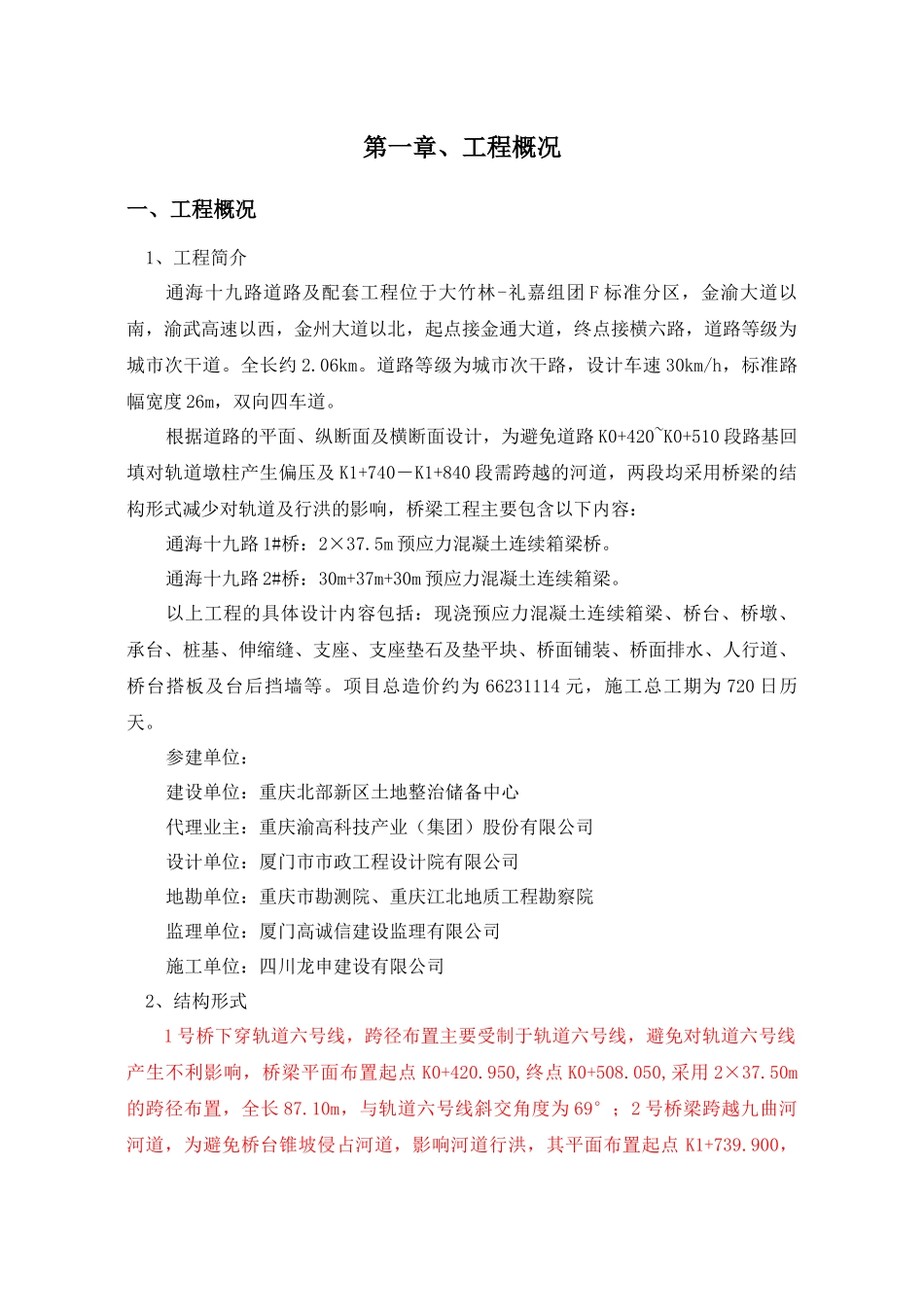

第一章、工程概况一、工程概况1、工程简介通海十九路道路及配套工程位于大竹林-礼嘉组团F标准分区，金渝大道以南，渝武高速以西，金州大道以北，起点接金通大道，终点接横六路，道路等级为城市次干道。全长约2.06km。道路等级为城市次干路，设计车速30km/h，标准路幅宽度26m，双向四车道。根据道路的平面、纵断面及横断面设计，为避免道路K0+420~K0+510段路基回填对轨道墩柱产生偏压及K1+740－K1+840段需跨越的河道，两段均采用桥梁的结构形式减少对轨道及行洪的影响，桥梁工程主要包含以下内容：通海十九路1#桥：2×37.5m预应力混凝土连续箱梁桥。通海十九路2#桥：30m+37m+30m预应力混凝土连续箱梁。以上工程的具体设计内容包括：现浇预应力混凝土连续箱梁、桥台、桥墩、承台、桩基、伸缩缝、支座、支座垫石及垫平块、桥面铺装、桥面排水、人行道、桥台搭板及台后挡墙等。项目总造价约为66231114元，施工总工期为720日历天。参建单位：建设单位：重庆北部新区土地整治储备中心代理业主：重庆渝高科技产业（集团）股份有限公司设计单位：厦门市市政工程设计院有限公司地勘单位：重庆市勘测院、重庆江北地质工程勘察院监理单位：厦门高诚信建设监理有限公司施工单位：四川龙申建设有限公司2、结构形式1号桥下穿轨道六号线，跨径布置主要受制于轨道六号线，避免对轨道六号线产生不利影响，桥梁平面布置起点K0+420.950,终点K0+508.050,采用2×37.50m的跨径布置，全长87.10m，与轨道六号线斜交角度为69°；2号桥梁跨越九曲河河道，为避免桥台锥坡侵占河道，影响河道行洪，其平面布置起点K1+739.900，第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页终点K1+845.100，采用30m+37m+30m的跨径布置，全长105.20m，与九曲河河道斜交角度为82°。1号桥梁桥面总宽19.50m，采用左右两幅，截面形式采用单箱四室结构，梁高2.0m，箱梁翼缘悬挑长度2.5m，箱梁顶板厚0.25m，底板厚0.25m，腹板跨中处宽度0.50m，为增强支点处箱梁的抗剪能力，支点附近腹板宽度渐变为0.9m。箱梁底板和腹板均设置泄水孔及通气孔。车行道横坡通过台帽、支座调节形成，车行道桥面铺装采用等厚铺装。1号桥预应力连续箱梁标准断面图2号桥梁桥面总宽26.00m，采用左右两幅，截面形式采用单箱五室结构，梁高2.0m，箱梁翼缘悬挑长度2.5m，箱梁顶板厚0.25m，底板厚0.25m，腹板跨中处宽度0.50m，为增强支点处箱梁的抗剪能力，支点附近腹板宽度渐变为0.9m。箱梁底板和腹板均设置泄水孔及通气孔。车行道横坡通过台帽、支座调节形成，车行道桥面铺装采用等厚铺装。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页2号桥预应力连续箱梁标准断面图3、主要材料要求预应力钢束采用GB/T5224-2003低松驰钢绞线，公称直径15.2mm，公称面积140mm2，标准强度fpk=1860MPa，弹性模量E＝1.95×105MPa。纵向预应力均采用φs15.2规格的群锚体系。二、施工平面布置1、办公、生活用房等临设布置根据现场实际情况，我司在道路终点即九曲河公园内搭设活动板房作为办公、生活的临时设施，办公、生活区与生产区分开布置，以便于管理；所有临设房屋的搭设采用A1级标准防火板材。现场生产设施设在K0+480附近离1号桥梁较近6号线轨道线下的地方，2号桥生产设施设在K1+740右附近靠近九曲河河道边的地方，供现场施工所需的机械停放、材料中转、半成品加工等。文明施工护栏按重庆市施工围挡标准进行围挡。2、生产设施生产设施包括钢筋制作房、钢绞线加工房、木工房、材料堆放场、工具用房、电工房、机械停放场、零星材料库等。根据现场情况在现场进行布置或作合理调整。3、施工便道根据施工图设计及桥梁现场实际情况，1号桥梁从本工程道路起点K0+000至1号桥打通一条施工便道至1号桥，施工便道并下穿6号线轨道交通至K0+580。2号桥梁第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页从本工程终点K2+064至K2+840段或从龙湖地产（九曲河地铁站）将就用龙湖地产打通的一条便道进入K1+600段，再从K1+600-K1+740段打通一条施工便道...
