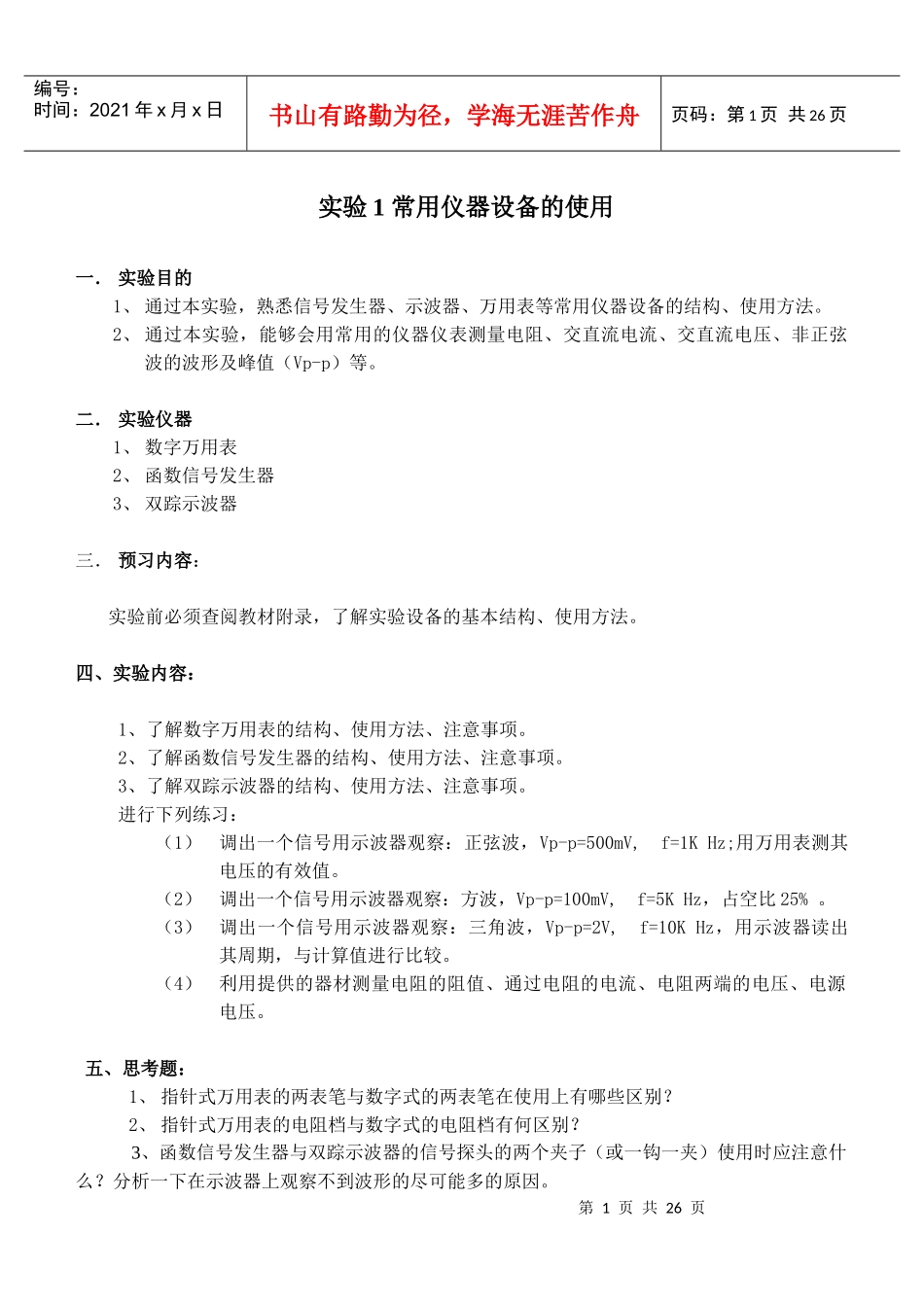

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页实验1常用仪器设备的使用一．实验目的1、通过本实验，熟悉信号发生器、示波器、万用表等常用仪器设备的结构、使用方法。2、通过本实验，能够会用常用的仪器仪表测量电阻、交直流电流、交直流电压、非正弦波的波形及峰值（Vp-p）等。二．实验仪器1、数字万用表2、函数信号发生器3、双踪示波器三．预习内容：实验前必须查阅教材附录，了解实验设备的基本结构、使用方法。四、实验内容：1、了解数字万用表的结构、使用方法、注意事项。2、了解函数信号发生器的结构、使用方法、注意事项。3、了解双踪示波器的结构、使用方法、注意事项。进行下列练习：（1）调出一个信号用示波器观察：正弦波，Vp-p=500mV,f=1KHz;用万用表测其电压的有效值。（2）调出一个信号用示波器观察：方波，Vp-p=100mV,f=5KHz，占空比25%。（3）调出一个信号用示波器观察：三角波，Vp-p=2V,f=10KHz，用示波器读出其周期，与计算值进行比较。（4）利用提供的器材测量电阻的阻值、通过电阻的电流、电阻两端的电压、电源电压。五、思考题：1、指针式万用表的两表笔与数字式的两表笔在使用上有哪些区别？2、指针式万用表的电阻档与数字式的电阻档有何区别？3、函数信号发生器与双踪示波器的信号探头的两个夹子（或一钩一夹）使用时应注意什么？分析一下在示波器上观察不到波形的尽可能多的原因。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页实验2单级放大器一、实验目的1、熟悉模拟电路实验箱。2、掌握放大器静态工作点的调试方法及其对放大器性能的影响。3、学习测量放大器Q点、Av的方法，了解共射极电路特性。4、学习放大器的动态性能。二、实验仪器1、双踪示波器2、函数信号发生器3、数字万用表4、模拟电路实验箱三、预习要求1．三极管及单管放大器工作原理。2．放大器动态及静态测量方法。四、实验内容及步骤Vcc+12VRb1Rc51k5k1β=120RpC210uVoR1680kT15k1Vi1ViC110uR2Rb251K51kRe1RL1005k1Ce第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页Re210u1k8图4-11.静态调整调整Rp使Ve=2.2V，测量并填表4-1。表4-1实测VBE（V）VCE（V）Rp（KΩ）IB（μA）Ic（mA）2.动态研究(1)将信号发生器调到f=1KHz，幅值为500mv，接到放大器输入端Vi，测量Vo填入下表，观察Vi和Vo端波形，并比较相位。表4-2实测实测计算Vi’（mV）（衰减后）Vo（V）Av(2)保持Vi=500mv不变，增大和减小Rp，观察Vo波形变化，测量并填入表4-4-3表4-3RpVbVcVe输出波形情况合适Ve=2.2V时最大最小注意：若失真观察不明显可增大或减小Vi幅值重测。3.自拟实验过程和方法，测试单级放大电路的输入电阻和输出电阻。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页一、实验报告：1．注明你所完成的实验内容和思考题，简述相应的基本结论。2．整理实验数据，分析实验结果。实验3两级负反馈放大电路一．实验目的1．研究负反馈对放大器性能的影响。2．掌握反馈放大器性能的测试方法。二．实验仪器1．双踪示波器2．函数信号发生器3．数字万用表4．模拟电路实验箱三．预习要求1．认真阅读实验内容要求，估计待测量内容的变化趋势。2．图5-1电路中晶体管β值为120，计算该放大器开环和闭环电压放大倍数。四．实验内容+12VR3R5R8R1051K5K147K3KC210uC410uVoR15K1C110uVi’ViT1T2第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页CF10uR6100R2R4R7C3R9R11C5RL5122K1K810u20K1K10u1K5RF3K图5-11.负反馈放大器开环和闭环放大倍数的测试（1）开环电路1、按图接线，Rf先不接入。2、输入端接入Vi=100mV。f=1KHz的正弦波（注意输入100mv信号采用输入端衰减后为1mV）。3、按表5-1要求进行测量并填表。4、根据实测值计算开环放大倍数和输出电阻ro。（2）闭环电路1．接通Rf按（1）的要求调整电路。2．按表5-1要求测量并填表，计算Avf。3．根据实测结果，验证Avf≈1/F。表5-1Rl（KΩ）...
