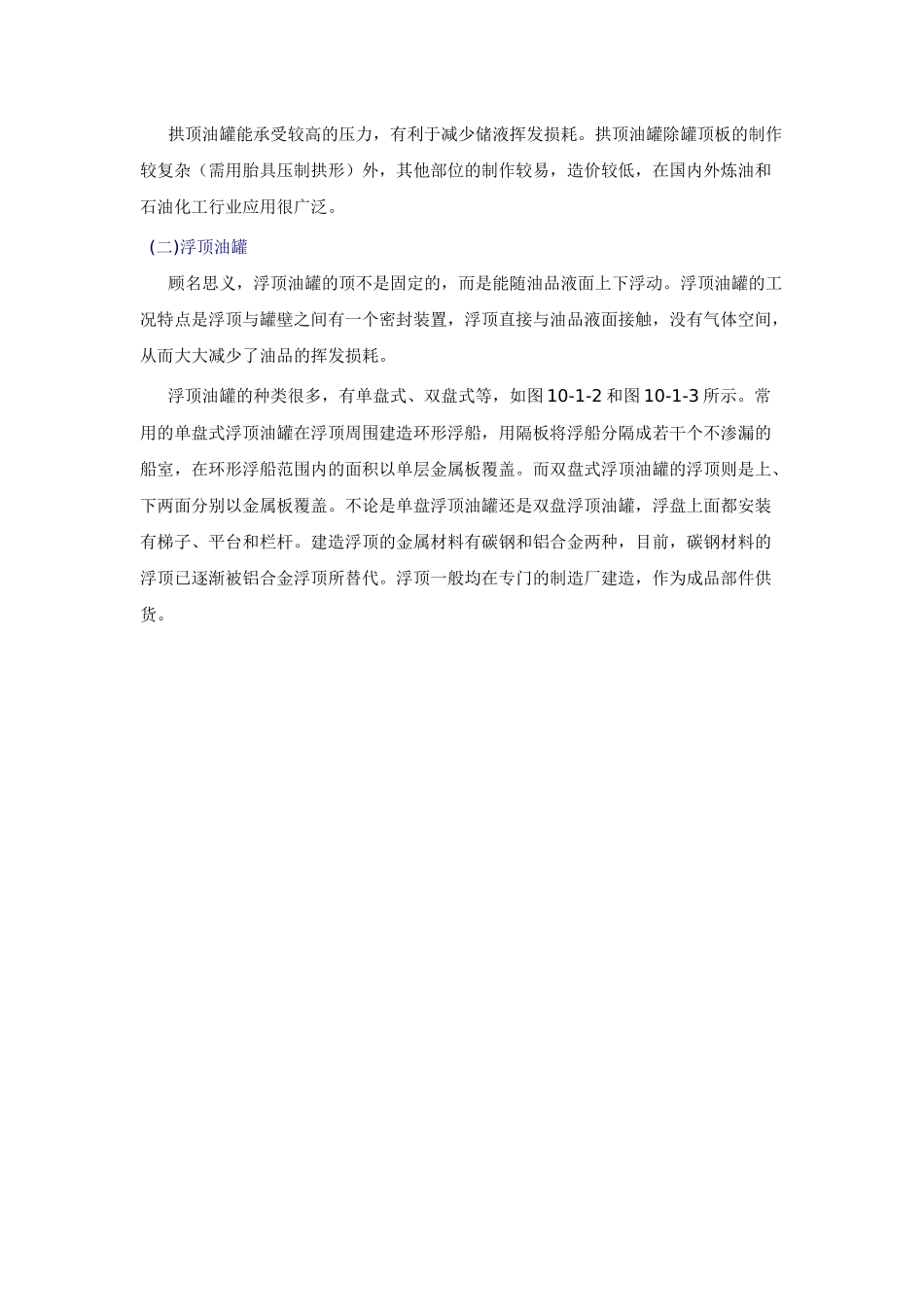

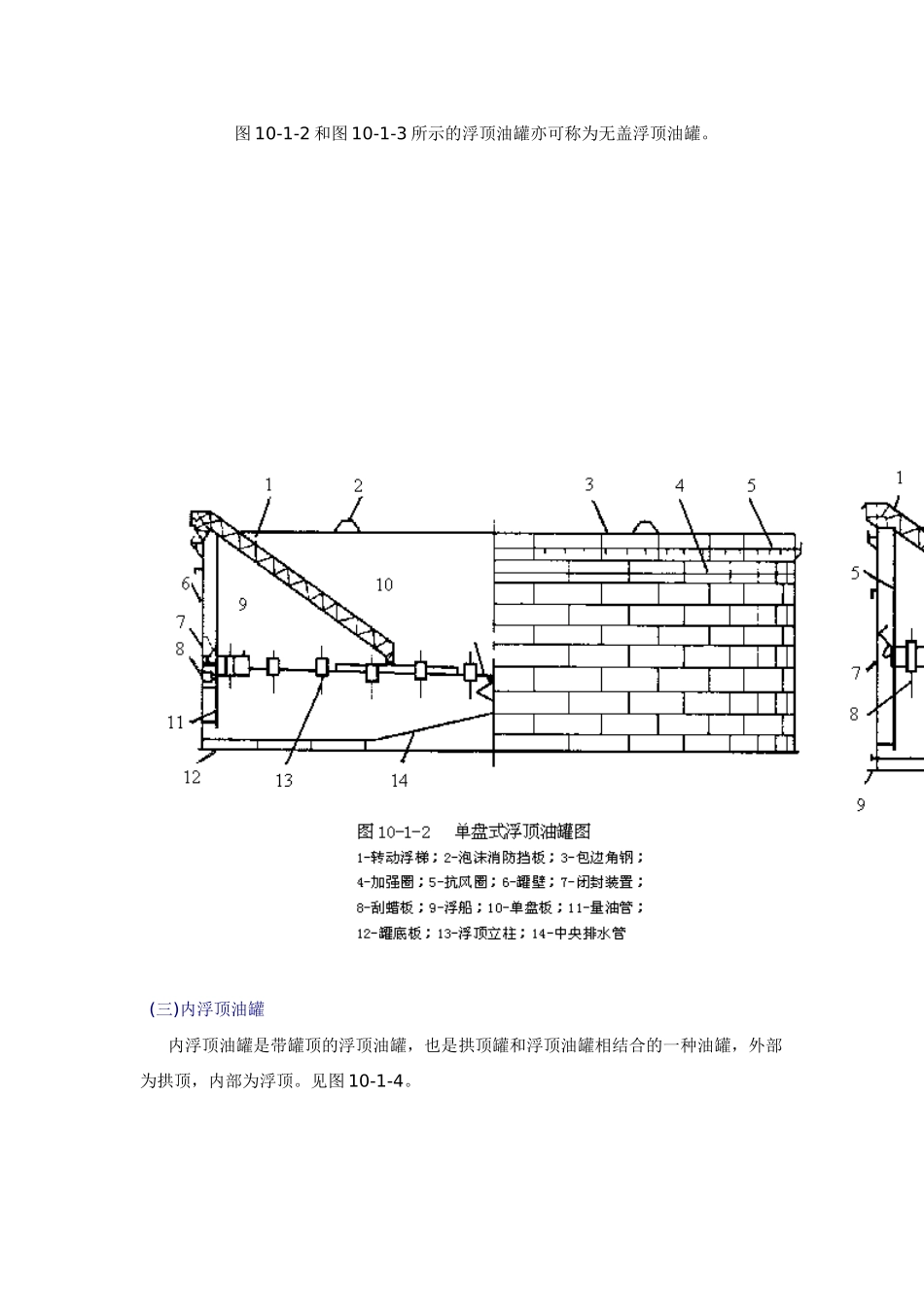

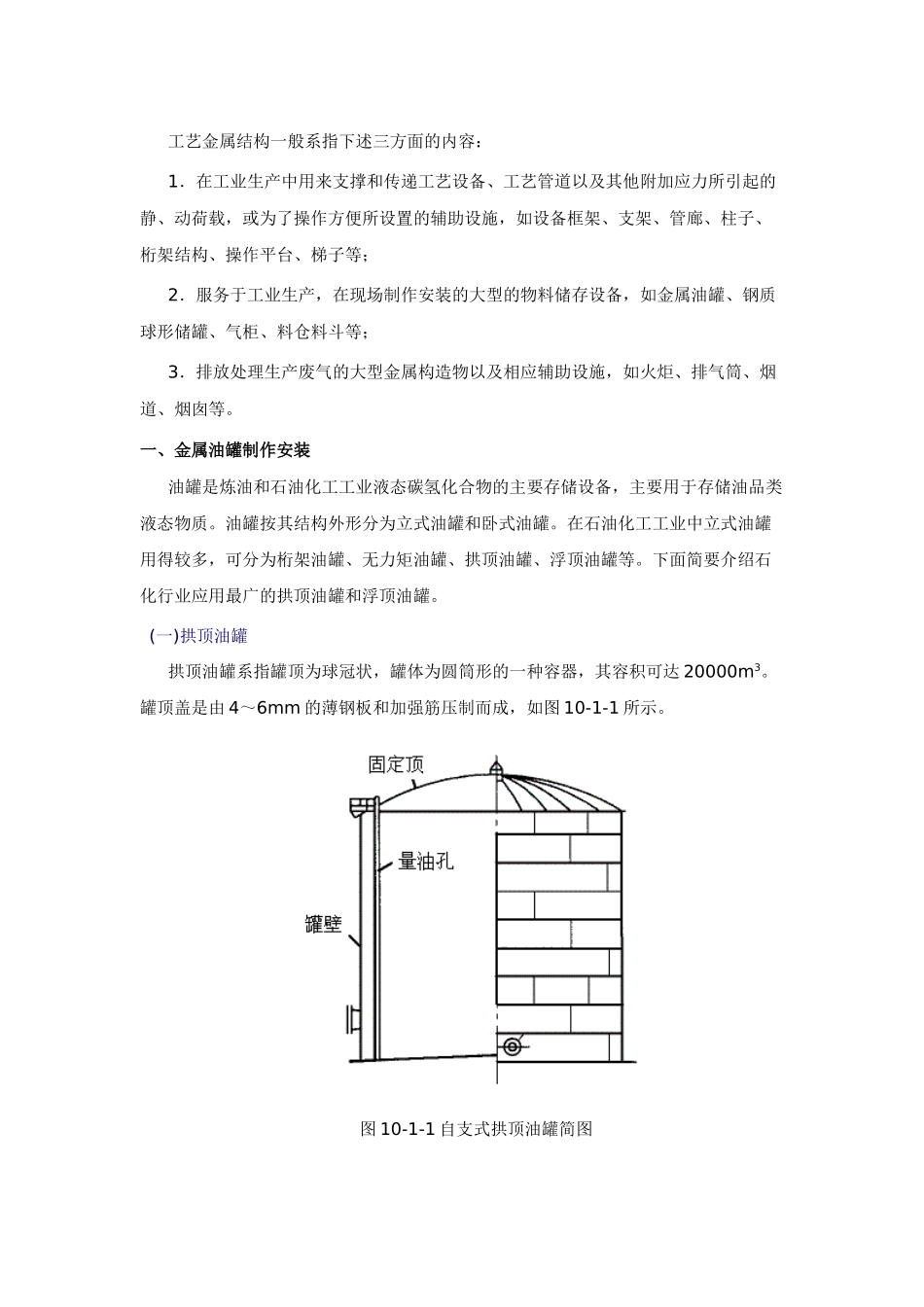

工艺金属结构一般系指下述三方面的内容：1．在工业生产中用来支撑和传递工艺设备、工艺管道以及其他附加应力所引起的静、动荷载，或为了操作方便所设置的辅助设施，如设备框架、支架、管廊、柱子、桁架结构、操作平台、梯子等；2．服务于工业生产，在现场制作安装的大型的物料储存设备，如金属油罐、钢质球形储罐、气柜、料仓料斗等；3．排放处理生产废气的大型金属构造物以及相应辅助设施，如火炬、排气筒、烟道、烟囱等。一、金属油罐制作安装油罐是炼油和石油化工工业液态碳氢化合物的主要存储设备，主要用于存储油品类液态物质。油罐按其结构外形分为立式油罐和卧式油罐。在石油化工工业中立式油罐用得较多，可分为桁架油罐、无力矩油罐、拱顶油罐、浮顶油罐等。下面简要介绍石化行业应用最广的拱顶油罐和浮顶油罐。(一)拱顶油罐拱顶油罐系指罐顶为球冠状，罐体为圆筒形的一种容器，其容积可达20000m3。罐顶盖是由4～6mm的薄钢板和加强筋压制而成，如图10-1-1所示。图10-1-1自支式拱顶油罐简图拱顶油罐能承受较高的压力，有利于减少储液挥发损耗。拱顶油罐除罐顶板的制作较复杂（需用胎具压制拱形）外，其他部位的制作较易，造价较低，在国内外炼油和石油化工行业应用很广泛。(二)浮顶油罐顾名思义，浮顶油罐的顶不是固定的，而是能随油品液面上下浮动。浮顶油罐的工况特点是浮顶与罐壁之间有一个密封装置，浮顶直接与油品液面接触，没有气体空间，从而大大减少了油品的挥发损耗。浮顶油罐的种类很多，有单盘式、双盘式等，如图10-1-2和图10-1-3所示。常用的单盘式浮顶油罐在浮顶周围建造环形浮船，用隔板将浮船分隔成若干个不渗漏的船室，在环形浮船范围内的面积以单层金属板覆盖。而双盘式浮顶油罐的浮顶则是上、下两面分别以金属板覆盖。不论是单盘浮顶油罐还是双盘浮顶油罐，浮盘上面都安装有梯子、平台和栏杆。建造浮顶的金属材料有碳钢和铝合金两种，目前，碳钢材料的浮顶已逐渐被铝合金浮顶所替代。浮顶一般均在专门的制造厂建造，作为成品部件供货。图10-1-2和图10-1-3所示的浮顶油罐亦可称为无盖浮顶油罐。(三)内浮顶油罐内浮顶油罐是带罐顶的浮顶油罐，也是拱顶罐和浮顶油罐相结合的一种油罐，外部为拱顶，内部为浮顶。见图10-1-4。与无盖浮顶油罐相比较，内浮顶油罐的优点是能有效地防止雨雪、砂尘的侵入，保证储液的质量。同时，内浮顶漂浮在液面上，使液体无蒸发空间，外层还有一个拱顶保护，减少储液的蒸发损失，减少空气污染，减少着火爆炸危险。因此，内浮顶油罐特别适合储存高级汽油、航空煤油等要求较高的油品。(四)金属油罐附件为保证各种油品的储存、发放、计量和油罐维修的要求，在罐体上需要安装一些不同用途的附属配件，通常称为油罐附件。1.人孔、透光孔人孔用于操作人员进出油罐检查、清洗和修理之用。为了人员进出方便，人孔安装的中心线一般距罐底700mm，人孔公称直径为600mm。透光孔专门为对罐内进行检查、修理、刷洗时透光、通风之用，一般安装在罐的顶部，公称直径为500mm。2.排污孔、清扫孔排污孔一般安装于轻油罐底部，用于清扫油罐时排除污泥，平时用于排除罐内污水。清扫孔一般安装于重油罐底部，清扫时可排出污水及清除罐内污泥，规格一般为500mm×700mm。3.罐顶结合管与罐壁结合管用于储存介质的进入或排出。4.量油孔用于测量罐内油品的高度、温度及采样。5.呼吸阀、安全阀、通气管呼吸阀的作用是调节罐内的油气压力，当罐内压力过高时，通过呼吸阀将部分多余油气排出，使罐内压力下降；当罐内压力过低时，通过呼吸阀从罐外吸入空气，使罐内压力升高，始终保持与大气压恒定的状态，呼吸阀安装在油罐的顶部。安全阀的作用是油罐在操作过程中，当呼吸阀失灵时起安全作用，其工作压力稍高于呼吸阀压力，能防止由于罐内正压或负压太高，而造成油罐被破坏。安全阀安装在罐顶中部。储存挥发性差的燃料油、重柴油、润滑油、蜡油等油罐需安装通气管，以便调节罐内气压。6.防火器防火器(亦称阻火器)由防火箱、铜丝网和铝隔板组成，安装在呼吸阀或安全阀的下面，用以防止火星、空气经过呼吸阀或安全阀进入罐内引起意外。7.加热器加热器的作用是通过...
