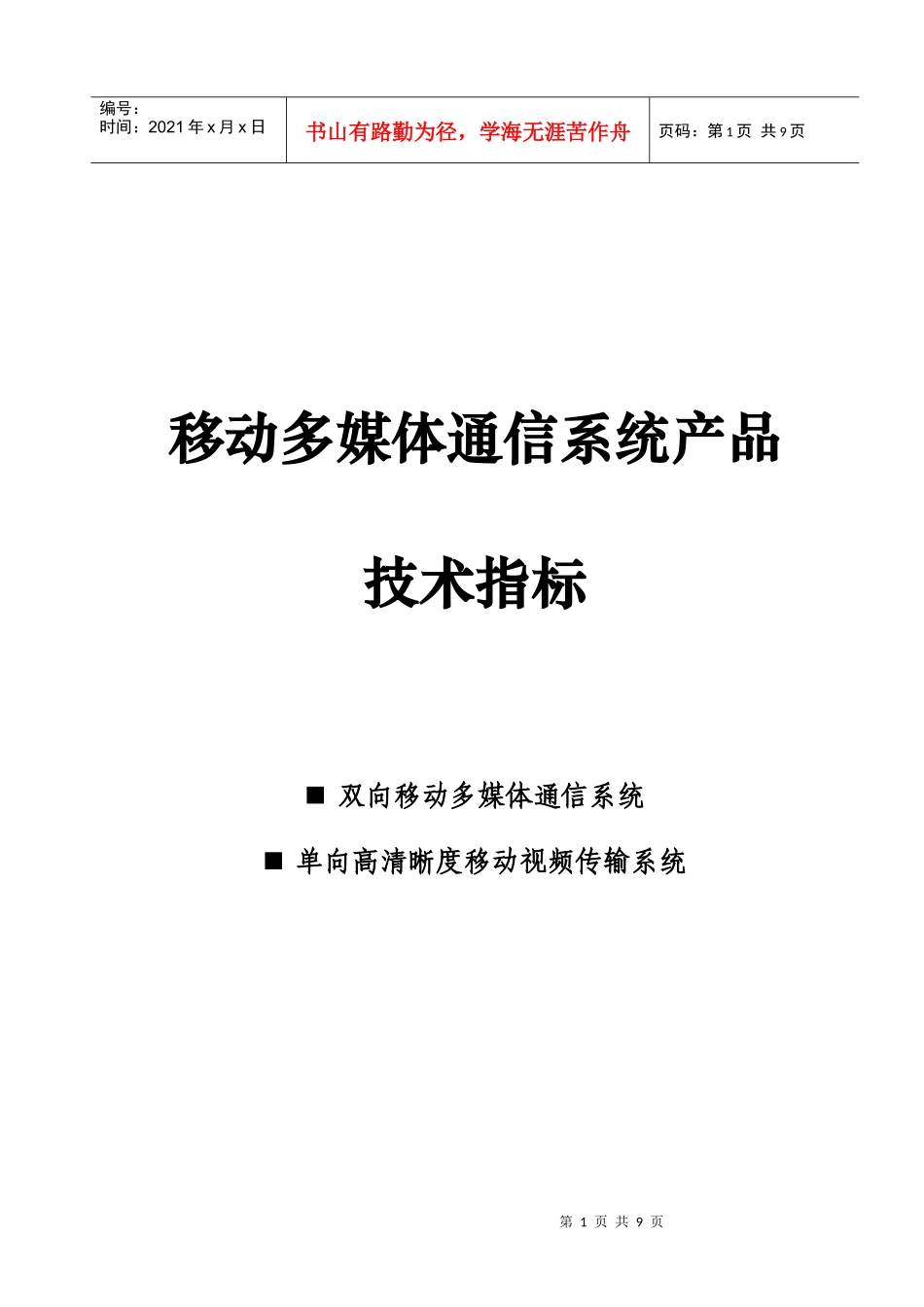

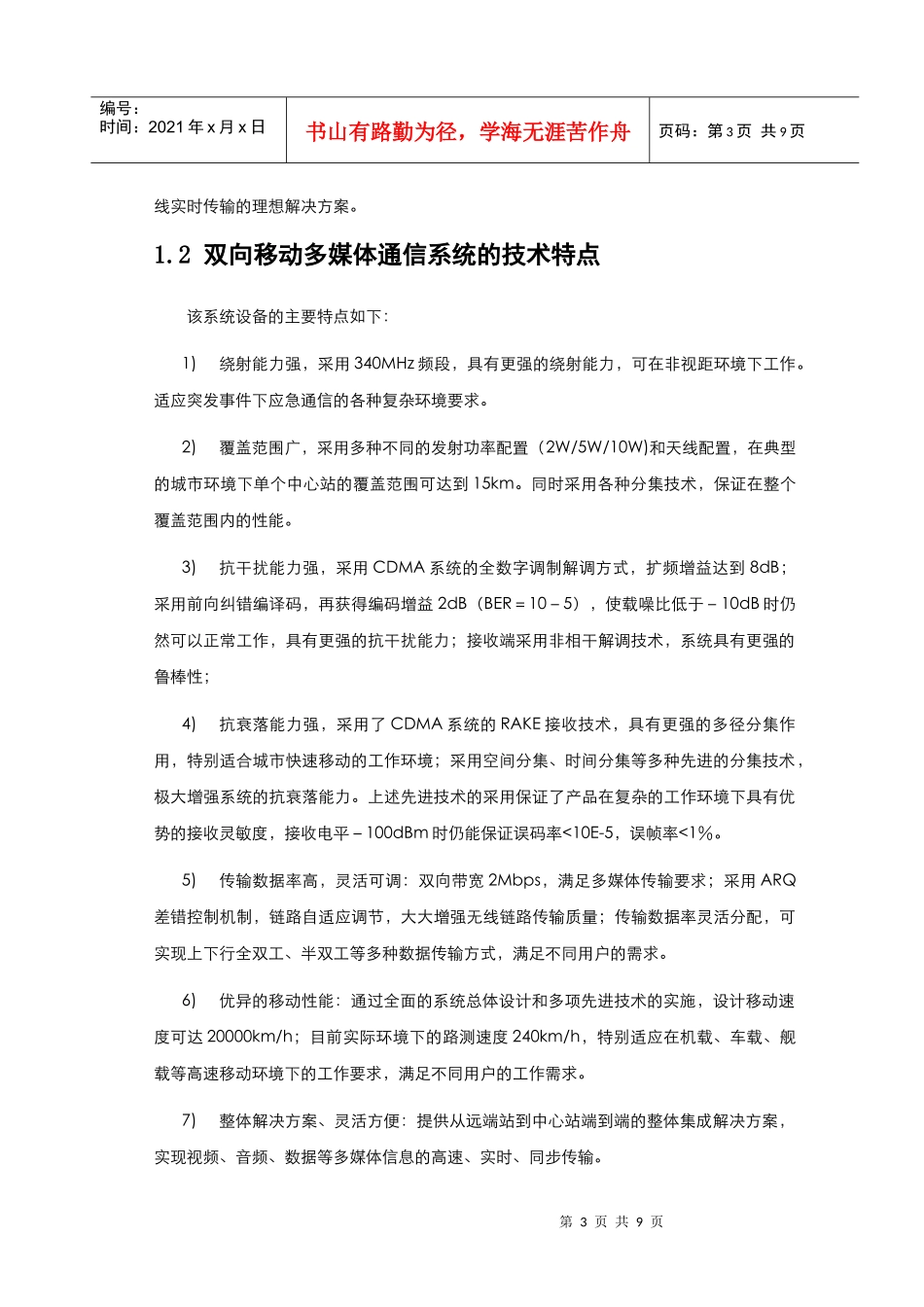

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页移动多媒体通信系统产品技术指标双向移动多媒体通信系统单向高清晰度移动视频传输系统第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、双向移动多媒体通信系统1.1概述移动多媒体通信系统可实现移动中图像、语音、数据的实时、同步、双向的通信传输。移动多媒体通信系统由移动多媒体系统中心站、远端站为核心、配合移动通信车、现场图像采集系统、中心站监控显示系统及其他车载辅助系统（车载计算机数据通信子系统，供电、照明、广播等控制辅助子系统）组成。移动多媒体通信系统采用了一系列先进的扩频通信技术、调制解调技术、信道编解码技术、差错控制技术，并结合数字图像压缩等多媒体网络传输技术，能够在高速移动环境下实现视频、语音、数据等宽带多媒体业务的实时、同步传输。移动多媒体传输系统具有覆盖范围广、灵敏度高、移动性好、抗干扰和抗衰落能力强、传输数据率高、稳定性和可靠性突出等显著优点，为指挥、抢险、救灾等应急通信提供远距离、高质量、高速率、无第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页线实时传输的理想解决方案。1.2双向移动多媒体通信系统的技术特点该系统设备的主要特点如下：1)绕射能力强，采用340MHz频段，具有更强的绕射能力，可在非视距环境下工作。适应突发事件下应急通信的各种复杂环境要求。2)覆盖范围广，采用多种不同的发射功率配置（2W/5W/10W)和天线配置，在典型的城市环境下单个中心站的覆盖范围可达到15km。同时采用各种分集技术，保证在整个覆盖范围内的性能。3)抗干扰能力强，采用CDMA系统的全数字调制解调方式，扩频增益达到8dB；采用前向纠错编译码，再获得编码增益2dB（BER＝10－5），使载噪比低于－10dB时仍然可以正常工作，具有更强的抗干扰能力；接收端采用非相干解调技术，系统具有更强的鲁棒性；4)抗衰落能力强，采用了CDMA系统的RAKE接收技术，具有更强的多径分集作用，特别适合城市快速移动的工作环境；采用空间分集、时间分集等多种先进的分集技术，极大增强系统的抗衰落能力。上述先进技术的采用保证了产品在复杂的工作环境下具有优势的接收灵敏度，接收电平－100dBm时仍能保证误码率<10E-5，误帧率<1％。5)传输数据率高，灵活可调：双向带宽2Mbps，满足多媒体传输要求；采用ARQ差错控制机制，链路自适应调节，大大增强无线链路传输质量；传输数据率灵活分配，可实现上下行全双工、半双工等多种数据传输方式，满足不同用户的需求。6)优异的移动性能：通过全面的系统总体设计和多项先进技术的实施，设计移动速度可达20000km/h；目前实际环境下的路测速度240km/h，特别适应在机载、车载、舰载等高速移动环境下的工作要求，满足不同用户的工作需求。7)整体解决方案、灵活方便：提供从远端站到中心站端到端的整体集成解决方案，实现视频、音频、数据等多媒体信息的高速、实时、同步传输。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页8)保密性、稳定性及可靠性强：产品采用了无线宽带扩频加密技术，实现全数字信号处理；同时使用了超大容量FPGA设计，提供了系统的集成度；这些都保证了系统保密性、稳定性及可靠性强。9)采用12V电源供电，满足车载电平的要求。10)充分考虑了设备的电磁兼容性、抗震性、温度、湿度等适合野外工作环境的产品特征。11)设备安装简单、方便，周期短、难度小。1.3产品技术性能技术参数工作频率300-344MHz信道带宽4MHz发射功率≥2W双工方式TDD调制方式QPSK前向纠错TURBO码视频编码MPEG—4调度音频编码G.728IP语音采用语音网关时可支持G.711（u-law,A-law64kbps）、G.729A、ITU-TG.723.1等音频编码方式性能指标数据带宽2Mbps（双向）接收机灵敏度－98dBm覆盖范围≤20km移动速度≤300km/h整机功耗<30W传输延时<10ms接口指标数据接口RJ45视频接口BNC-75-KY音频接口AV-8电源接口AC220V或DC12V天线接口N-50-KY第5页共9页第4页共9页编号：时间：2021年x月x日...
