铁路集装箱运输相关技术条件 - 附件三VIP免费

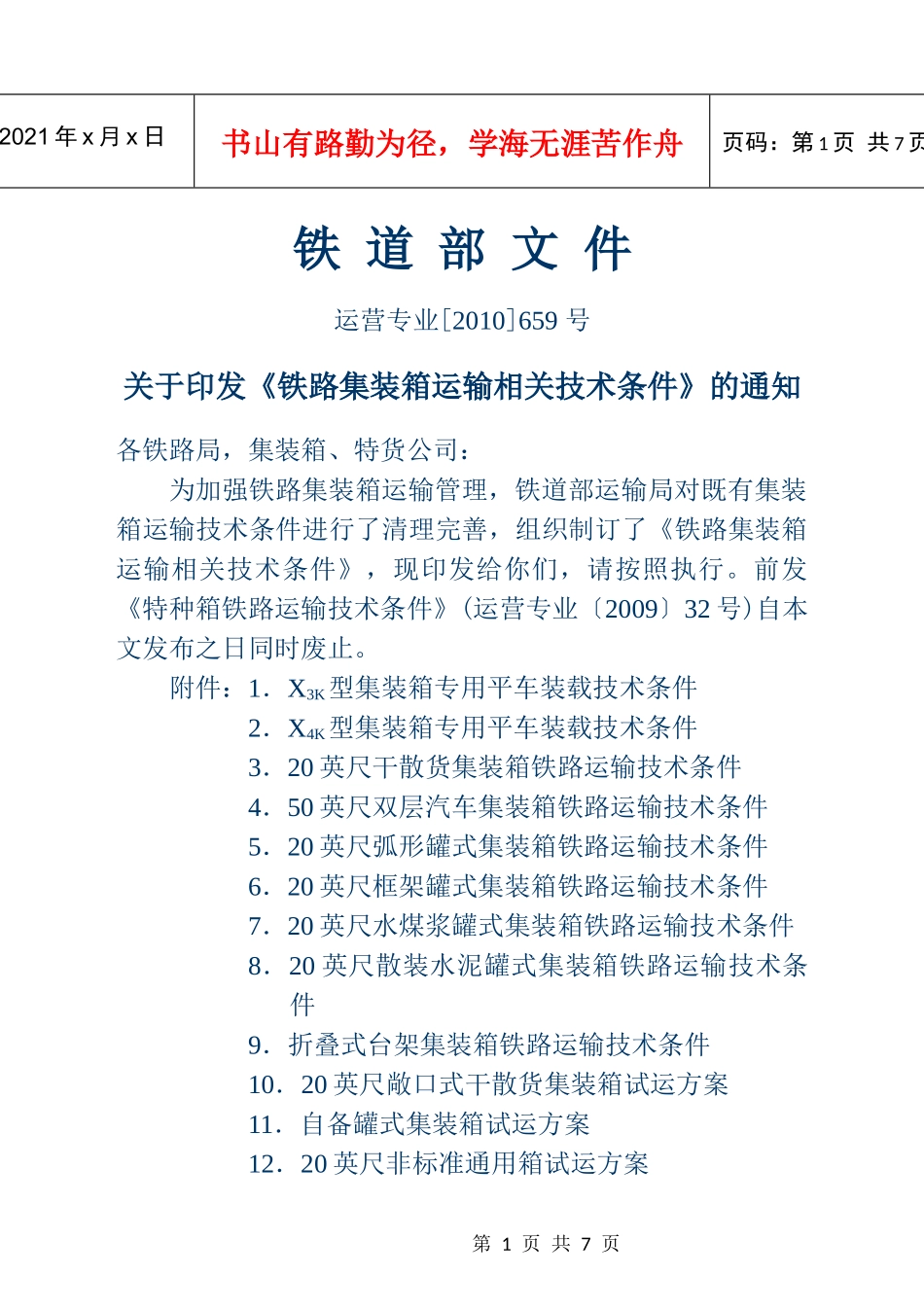

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页铁道部文件运营专业[2010]659号关于印发《铁路集装箱运输相关技术条件》的通知各铁路局，集装箱、特货公司：为加强铁路集装箱运输管理，铁道部运输局对既有集装箱运输技术条件进行了清理完善，组织制订了《铁路集装箱运输相关技术条件》，现印发给你们，请按照执行。前发《特种箱铁路运输技术条件》(运营专业〔2009〕32号)自本文发布之日同时废止。附件：1．X3K型集装箱专用平车装载技术条件2．X4K型集装箱专用平车装载技术条件3．20英尺干散货集装箱铁路运输技术条件4．50英尺双层汽车集装箱铁路运输技术条件5．20英尺弧形罐式集装箱铁路运输技术条件6．20英尺框架罐式集装箱铁路运输技术条件7．20英尺水煤浆罐式集装箱铁路运输技术条件8．20英尺散装水泥罐式集装箱铁路运输技术条件9．折叠式台架集装箱铁路运输技术条件10．20英尺敞口式干散货集装箱试运方案11．自备罐式集装箱试运方案12．20英尺非标准通用箱试运方案第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页13．25英尺板架式集装箱试运方案14．50英尺汽车板架箱试运方案15．45英尺冷藏集装箱试运方案16．集装箱运输车站货运作业管理规定附录：一、铁路箱有关技术参数二、集装箱专用平车有关技术参数2010年8月11日附件3：20英尺干散货集装箱铁路运输技术条件1．定义本技术条件定义的20英尺干散货集装箱是指设有顶开门、可以装运散堆装及件杂货物，符合ISO1496—4标准的无压干散货集装箱。2．集装箱技术参数2.1基本尺寸2.1.1外部尺寸长：6058mm第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页宽：2438mm高：2591mm2.1.2内部尺寸长：5900mm宽：2370mm高：2323mm2.1.3门开口尺寸宽：2340mm高：2308mm2.1.4顶开口尺寸宽：1400mm长：1765mm2.1.5叉槽宽：360mm高：116mm中心距：2050mm2.2内容积：32.5m³2.3重量最大总重：30480kg自重：3100kg最大载重：27380kg2.4使用环境温度范围：–40ºC～80ºC3．集装箱结构3.1主体结构与通用集装箱类似。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页3.2顶开门：位于集装箱顶部可以向上开启、内外锁闭，用于灌装散堆装货物的特殊箱门。3.3侧板和前端板：采用内外双层钢板或其他的加强措施。3.4后端门：门板设有加强筋。根据需要也可设有泄压小门。4．集装箱检验定检周期：从出厂到第1次检验的间隔期不应超过5年，经第1次检验后的重新检验的间隔期不应超过30个月。5．集装箱扣修条件5.1通用集装箱扣修标准。5.2顶开门、泄压小门胶条丢失、脱落，锁具变形，不能正常使用。6．铁路运输要求6.1装运货物适箱散堆装货物和通用集装箱适箱货物。6.2办理站6.2.140英尺通用集装箱办理站(含专用线、专用铁路)。6.2.2具备散堆装货物装卸条件的车站、专用线和专用铁路，经公布后办理。6.3装运要求6.3.1集装箱装后最大总重不得超过30000kg，装卸车要求与20英尺通用集装箱相同。6.3.2在车上装箱时，发站应要求托运人至少每季测定一次货物密度。装箱时应根据集装箱容积和货物密度量尺划线，确定装载高度；装箱后平顶检查，防止超载、偏载、偏重。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页6.3.3散堆装货物装箱后，应在箱外将顶开门、泄压小门关闭严密并用锁具锁闭或用8号镀锌铁线拧固；件杂货物装箱前，应从箱内将顶开门、泄压小门内插销插紧锁闭。空箱运输时，应保证顶开门、泄压小门锁闭良好。6.3.4端部箱门须按通用集装箱要求进行施封(车上装箱时除外)。6.3.5承运人与托运人、收货人交接时，应重点检查顶开门、泄压小门是否关闭。7．未尽事宜按有关规定办理。附图：20英尺干散货集装箱箱实物图第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
