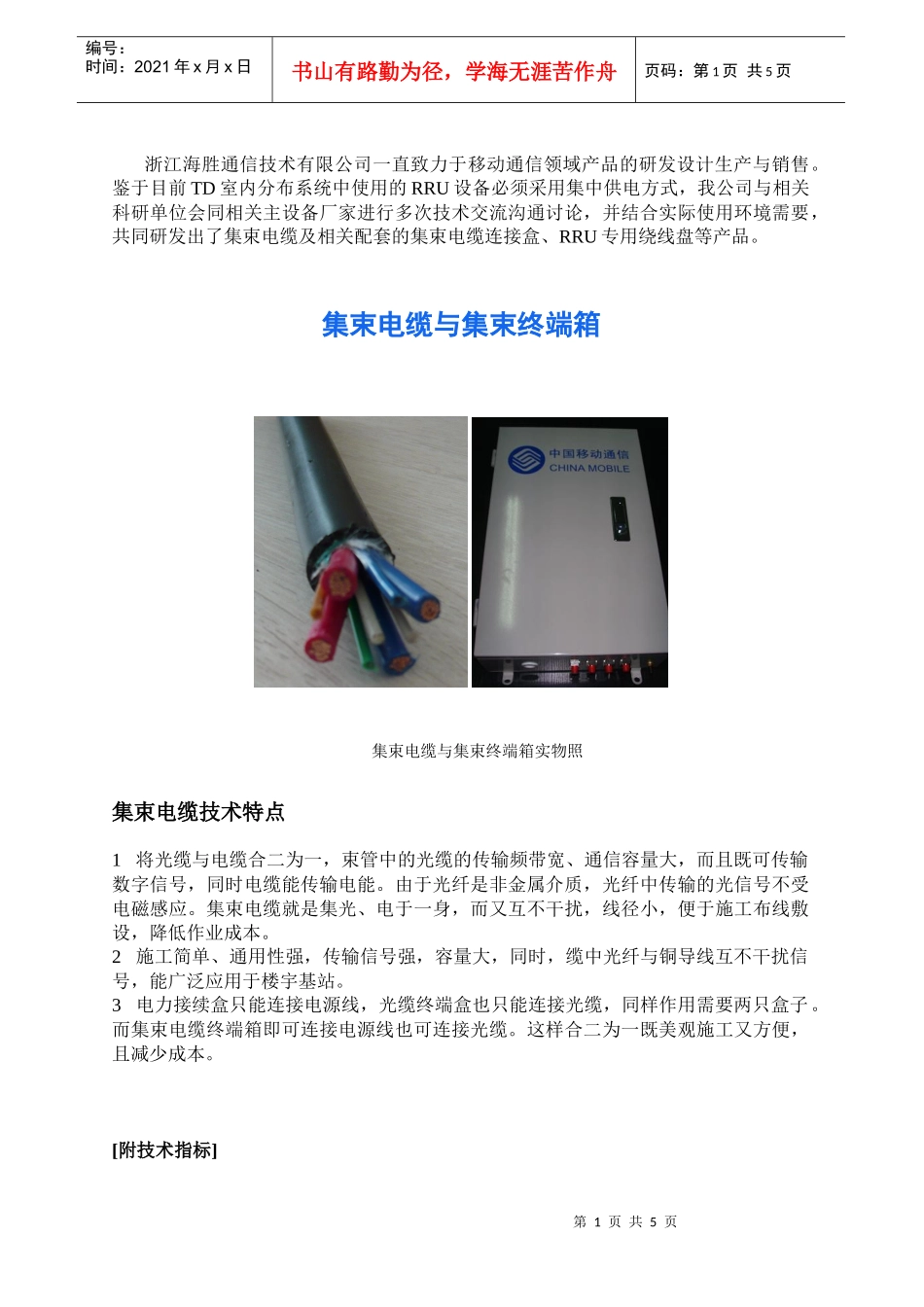

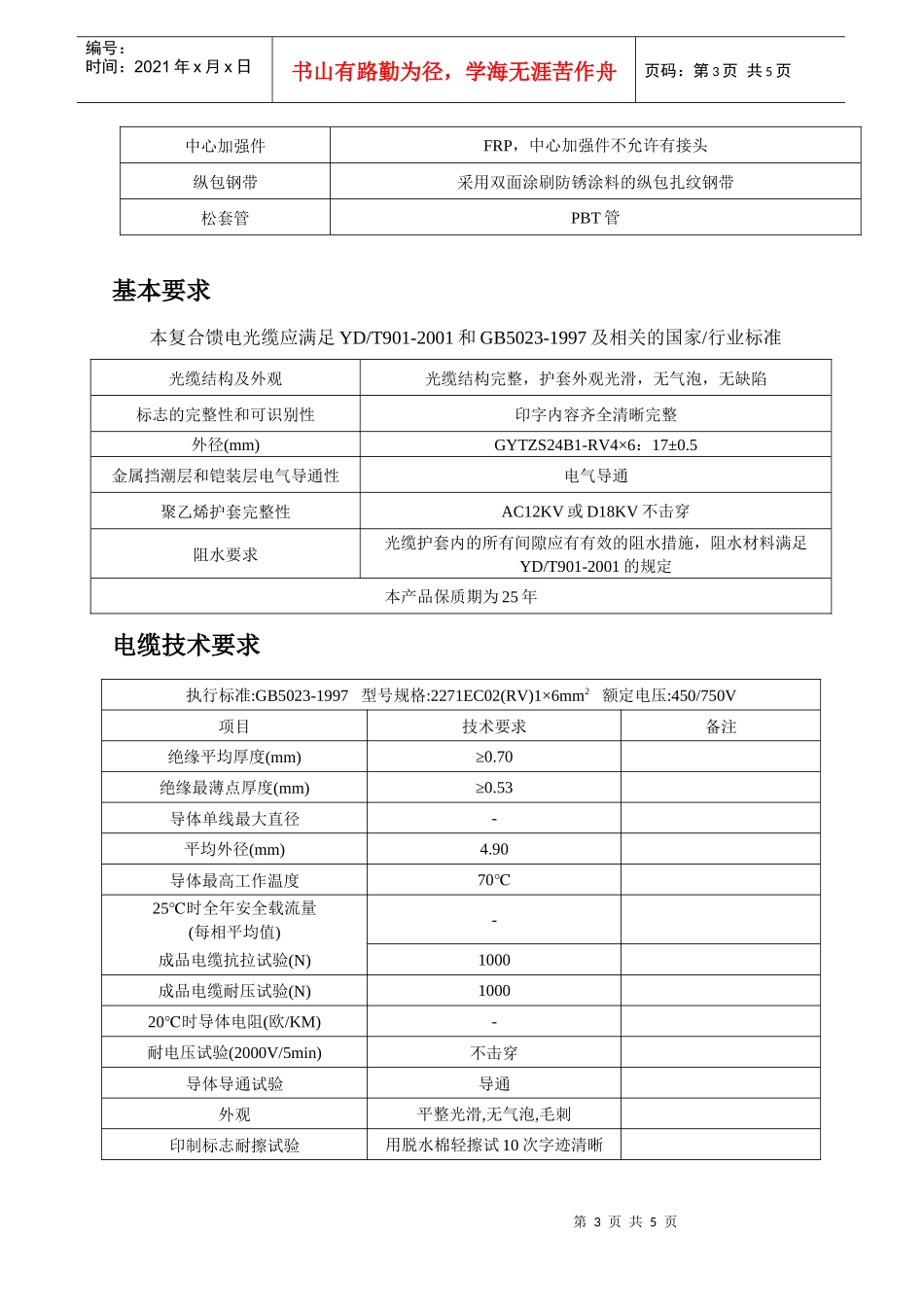

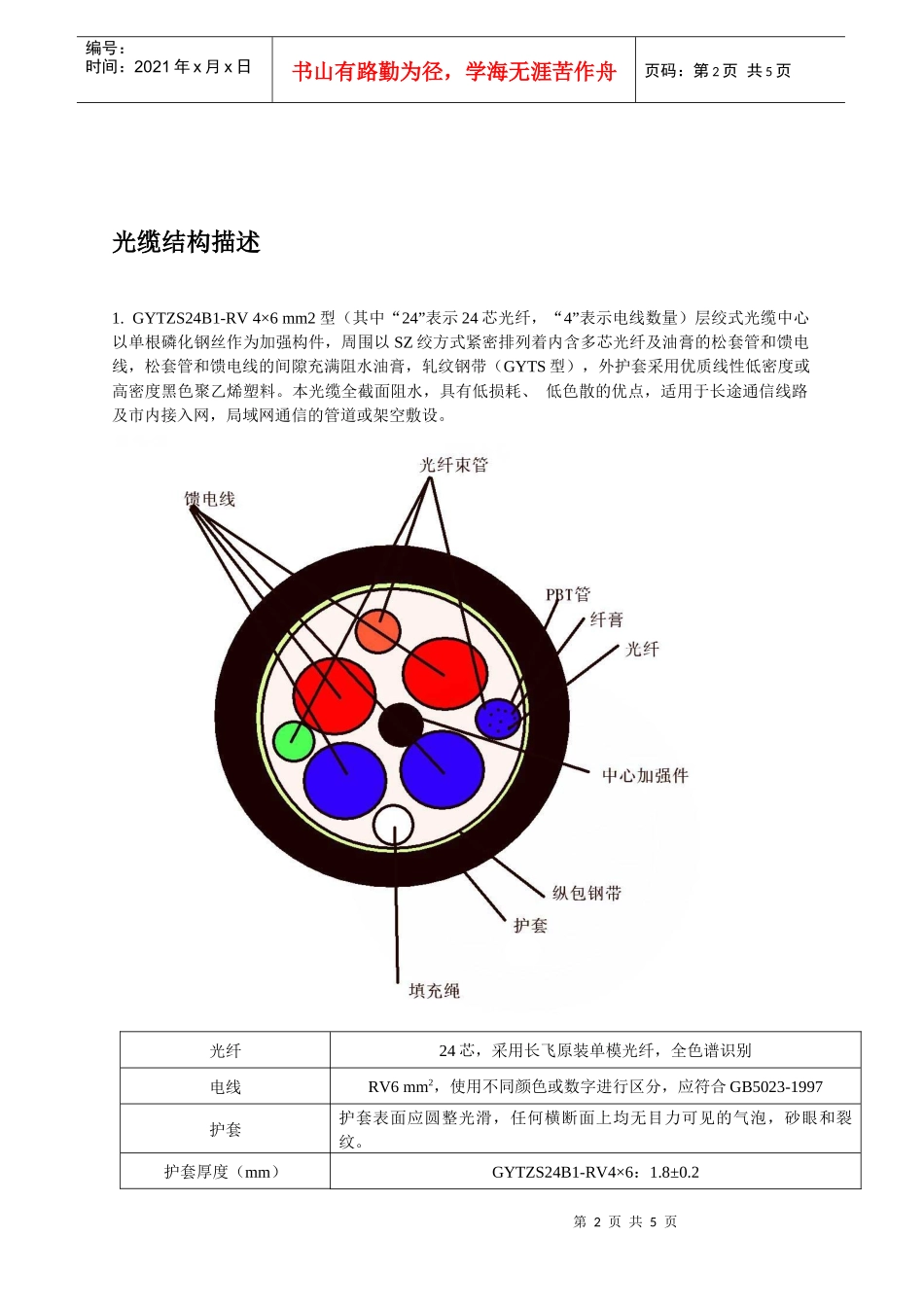

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页浙江海胜通信技术有限公司一直致力于移动通信领域产品的研发设计生产与销售。鉴于目前TD室内分布系统中使用的RRU设备必须采用集中供电方式，我公司与相关科研单位会同相关主设备厂家进行多次技术交流沟通讨论，并结合实际使用环境需要，共同研发出了集束电缆及相关配套的集束电缆连接盒、RRU专用绕线盘等产品。集束电缆与集束终端箱集束电缆与集束终端箱实物照集束电缆技术特点1将光缆与电缆合二为一，束管中的光缆的传输频带宽、通信容量大，而且既可传输数字信号，同时电缆能传输电能。由于光纤是非金属介质，光纤中传输的光信号不受电磁感应。集束电缆就是集光、电于一身，而又互不干扰，线径小，便于施工布线敷设，降低作业成本。2施工简单、通用性强，传输信号强，容量大，同时，缆中光纤与铜导线互不干扰信号，能广泛应用于楼宇基站。3电力接续盒只能连接电源线，光缆终端盒也只能连接光缆，同样作用需要两只盒子。而集束电缆终端箱即可连接电源线也可连接光缆。这样合二为一既美观施工又方便，且减少成本。[附技术指标]第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页光缆结构描述1.GYTZS24B1-RV4×6mm2型（其中“24”表示24芯光纤，“4”表示电线数量）层绞式光缆中心以单根磷化钢丝作为加强构件，周围以SZ绞方式紧密排列着内含多芯光纤及油膏的松套管和馈电线，松套管和馈电线的间隙充满阻水油膏，轧纹钢带（GYTS型），外护套采用优质线性低密度或高密度黑色聚乙烯塑料。本光缆全截面阻水，具有低损耗、低色散的优点，适用于长途通信线路及市内接入网，局域网通信的管道或架空敷设。光纤24芯，采用长飞原装单模光纤，全色谱识别电线RV6mm2，使用不同颜色或数字进行区分，应符合GB5023-1997护套护套表面应圆整光滑，任何横断面上均无目力可见的气泡，砂眼和裂纹。护套厚度（mm）GYTZS24B1-RV4×6：1.8±0.2第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页中心加强件FRP，中心加强件不允许有接头纵包钢带采用双面涂刷防锈涂料的纵包扎纹钢带松套管PBT管基本要求本复合馈电光缆应满足YD/T901-2001和GB5023-1997及相关的国家/行业标准光缆结构及外观光缆结构完整，护套外观光滑，无气泡，无缺陷标志的完整性和可识别性印字内容齐全清晰完整外径(mm)GYTZS24B1-RV4×6：17±0.5金属挡潮层和铠装层电气导通性电气导通聚乙烯护套完整性AC12KV或D18KV不击穿阻水要求光缆护套内的所有间隙应有有效的阻水措施，阻水材料满足YD/T901-2001的规定本产品保质期为25年电缆技术要求执行标准:GB5023-1997型号规格:2271EC02(RV)1×6mm2额定电压:450/750V项目技术要求备注绝缘平均厚度(mm)≥0.70绝缘最薄点厚度(mm)≥0.53导体单线最大直径-平均外径(mm)4.90导体最高工作温度70℃25℃时全年安全载流量(每相平均值)-成品电缆抗拉试验(N)1000成品电缆耐压试验(N)100020℃时导体电阻(欧/KM)-耐电压试验(2000V/5min)不击穿导体导通试验导通外观平整光滑,无气泡,毛刺印制标志耐擦试验用脱水棉轻擦试10次字迹清晰第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页光纤特性项目技术要求模场直径（um)9.3±0.5包层直径(um)125±1模场同心度误差(um)1﹤包层不圆度（%）2﹤截止波长（um)1260﹤衰减系数（dB/km）≤0.36（1300nm）≤0.22（1550nm）高低温下光纤附加损耗（dB/km）≤0.05-40℃～+70℃色散特性零色散波长范围（um)1300-1324零色散斜率最大值≤0.0921288-1339色散系数最大值≤3.51271-1360色散系数最大值≤5.31550色散系数最大值≤18工作环境特性项目技术要求备注允许弯曲半径(mm)动态30D静态20D允许拉力(N)短期3000长期1500允许压扁力(N/100mm2)短期3000长期1000工作温度范围电线-15℃～+70℃按GB5023-1997除电线外其它材料-40℃～+70℃阻水/防水性能纵向：1M水头,3M光缆24H不渗水电线内导体除外长期浸泡在水中不渗水不产生漏电施工温度范围-20℃～+60℃除电线外0...
