第二册电气设备安装工程VIP免费

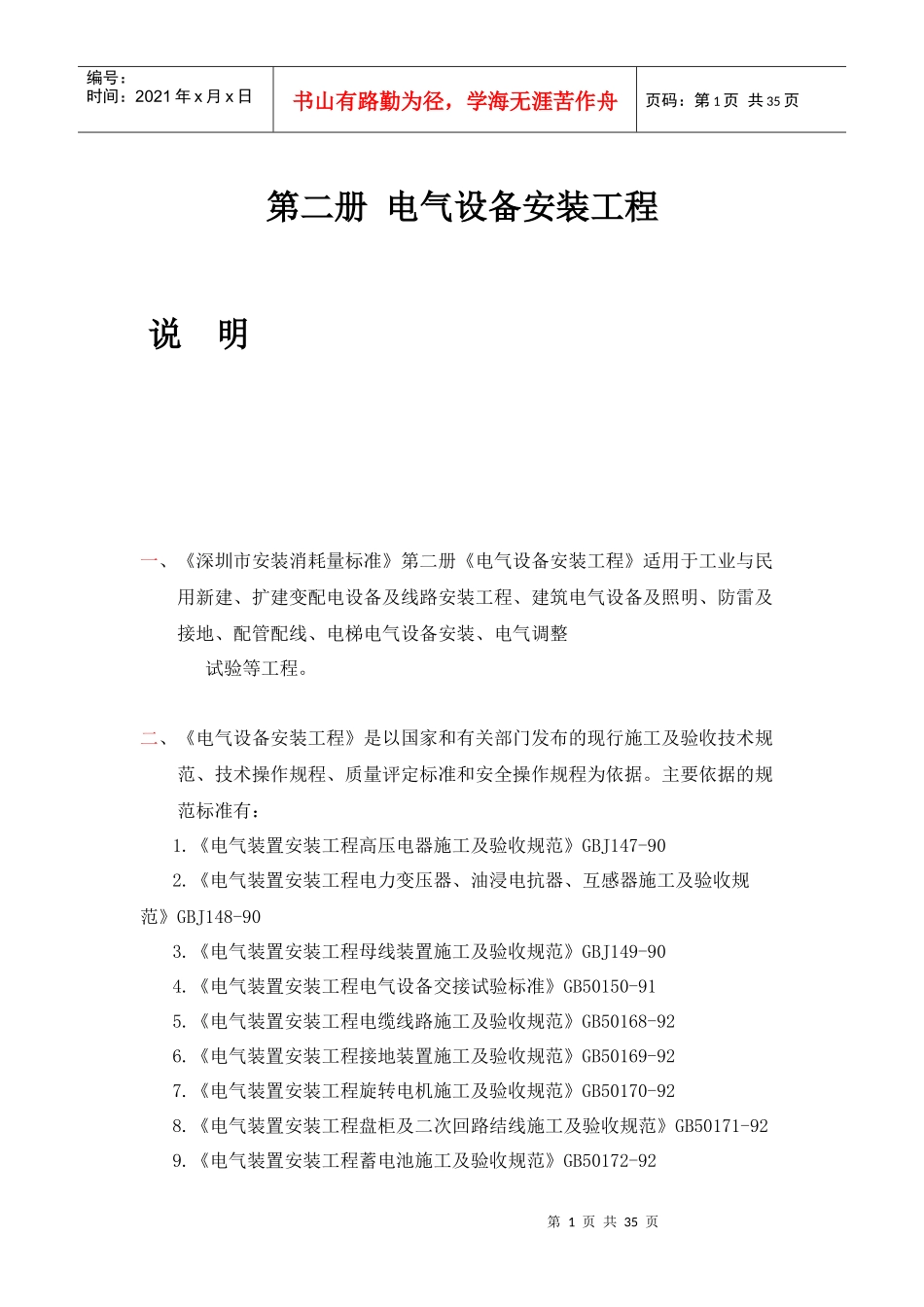

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第二册电气设备安装工程说明一、《深圳市安装消耗量标准》第二册《电气设备安装工程》适用于工业与民用新建、扩建变配电设备及线路安装工程、建筑电气设备及照明、防雷及接地、配管配线、电梯电气设备安装、电气调整试验等工程。二、《电气设备安装工程》是以国家和有关部门发布的现行施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据。主要依据的规范标准有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-902.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-903.《电气装置安装工程母线装置施工及验收规范》GBJ149-904.《电气装置安装工程电气设备交接试验标准》GB50150-915.《电气装置安装工程电缆线路施工及验收规范》GB50168-926.《电气装置安装工程接地装置施工及验收规范》GB50169-927.《电气装置安装工程旋转电机施工及验收规范》GB50170-928.《电气装置安装工程盘柜及二次回路结线施工及验收规范》GB50171-929.《电气装置安装工程蓄电池施工及验收规范》GB50172-92第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-9211.《电气装置安装工程低压电器施工及验收规范》GB50254-9612.《电气装置安装工程电力变流设备施工及验收规范》GB50255-9613.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-9614.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-9615.《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258-9616.《电气装置安装工程电气照明装置施工及验收规范》GB50259-9617.《电力建设安全操作规程》GL-5009.1-9218.《民用建筑电气设计规范》JGJ/T16-9219.《工业企业照明设计标准》GB50034-9220.《电力建设质量等级评定标准》三.与其它专业册的划分与借用：1.土石方工程，除部分子目已包含者外，按《建筑工程消耗量标准》2003相应子目计算。2.原弱电部分安装工程分别按相应册子目计算。⑴自动化仪器仪表安装按《自动化控制仪表安装工程》册相应子目。⑵建筑智能化（含通讯工程）按《建筑智能化系统设备安装工程》册相应子目。四.相关费用的规定1.工程超高增加费（已考虑了超高因素的子目除外）：操作物高度离操作地面5m以上、20m以下的电气安装工程，按超高部分人工增加30%，计入人工费。2.高层增加费、地下室增加费分别以地上及地下全部工程人工费为计算基数，按《刷油防腐绝热和配套工程》册相应子目。脚手架搭拆费按《刷油防腐绝热和配套工程》册相应子目及规定计算。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第一章变压器说明一、本章包括电力变压器、消弧线圈的安装，变压器的干燥与油过滤。适用于电力变压器的安装工程。二、油浸变压器安装子目同样适用于自耦变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器子目乘以系数2.0、整流变压器执行同容量电力变压器额乘以系数1.6。三、变压器器身检查：4000KVA以下按吊芯检查考虑，4000KVA以上按吊钟罩检查考虑，如果4000KVA以上的变压器需吊芯检查时，子目机械台班乘以系数2.0。四、干式变压器如果带有保护外罩时，人工和机械乘以系数1.2。五、变压器水冷却系统以冷却器为界，冷却器至变压器的管道安装已包括在综合单价中，冷却器及外部管道安装按《工业管道》相应子目计算。六、变压器通过试验，判定绝缘受潮时才需进行干燥，并计取相应费用。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页七、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量电力变压器额乘以系数1.5。八、变压器油按设备自带考虑，施工中变压器油的过滤损耗及操作损耗已包括在子目中。九、变压器安装过程中放注油、油过滤使用的油罐，已摊入油过滤子目中。十、“杆上变压器及支架安装”子目包括变压器、台架...
