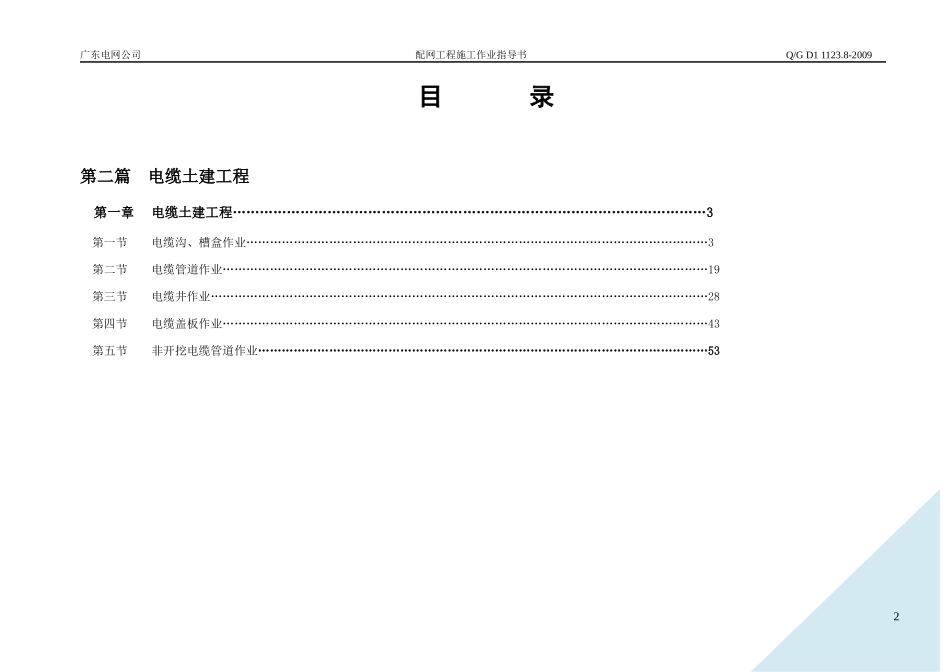

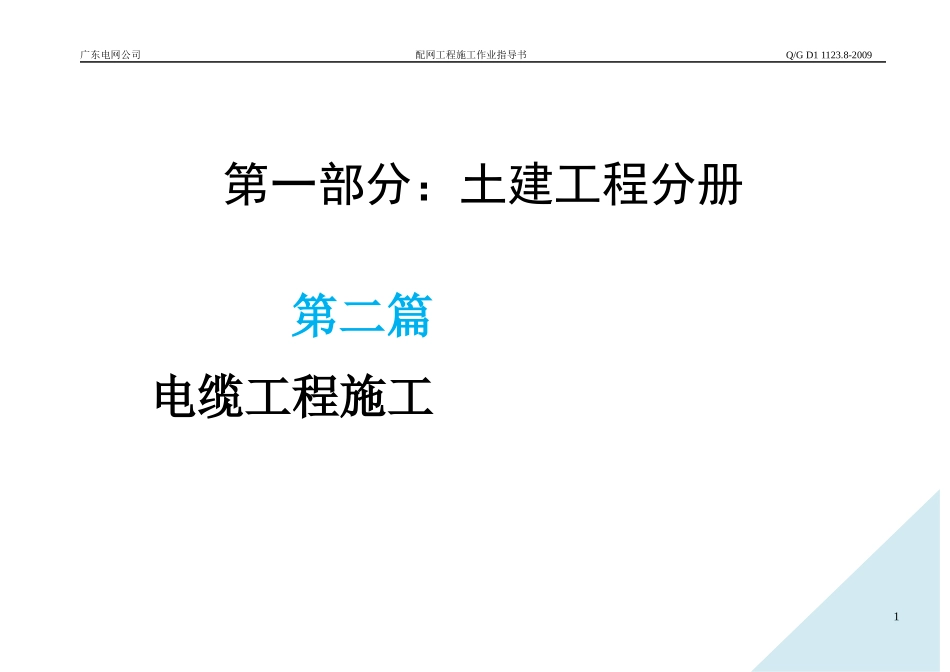

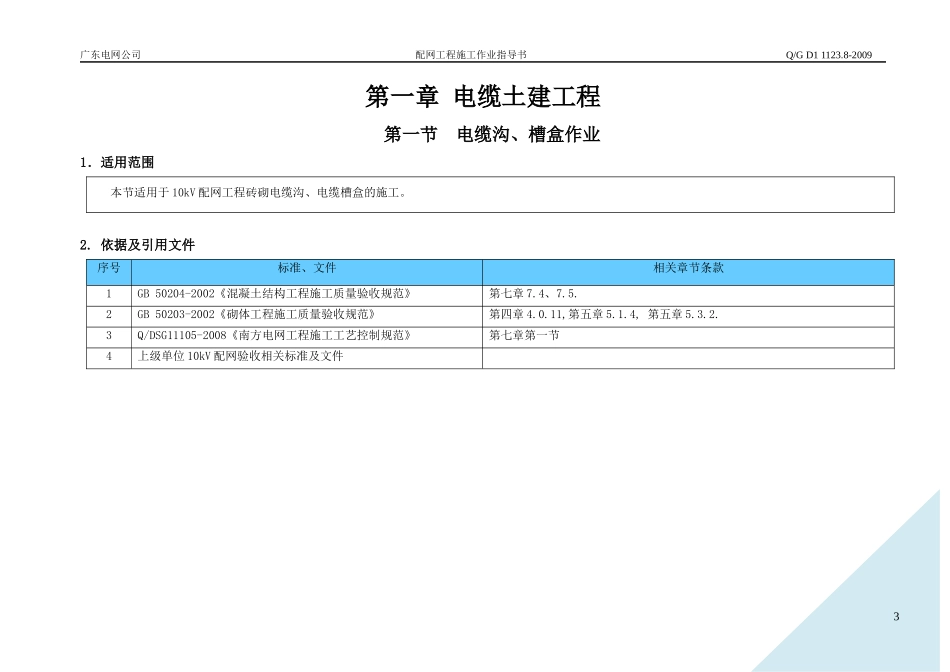

1广东电网公司配网工程施工作业指导书Q/GD11123.8-2009第一部分：土建工程分册第二篇电缆工程施工2广东电网公司配网工程施工作业指导书Q/GD11123.8-2009目录第二篇电缆土建工程第一章电缆土建工程……………………………………………………………………………………………3第一节电缆沟、槽盒作业………………………………………………………………………………………………………3第二节电缆管道作业……………………………………………………………………………………………………………19第三节电缆井作业………………………………………………………………………………………………………………28第四节电缆盖板作业……………………………………………………………………………………………………………43第五节非开挖电缆管道作业……………………………………………………………………………………………………533广东电网公司配网工程施工作业指导书Q/GD11123.8-2009第一章电缆土建工程第一节电缆沟、槽盒作业1．适用范围本节适用于10kV配网工程砖砌电缆沟、电缆槽盒的施工。2.依据及引用文件序号标准、文件相关章节条款1GB50204-2002《混凝土结构工程施工质量验收规范》第七章7.4、7.5.2GB50203-2002《砌体工程施工质量验收规范》第四章4.0.11,第五章5.1.4,第五章5.3.2.3Q/DSG11105-2008《南方电网工程施工工艺控制规范》第七章第一节4上级单位10kV配网验收相关标准及文件YYYY下接电缆安装工序Y主要作业内容YYYYYN电缆沟砌筑电缆沟内抹灰YY浇筑混凝土垫层人工平整沟底土方开挖YYY压顶梁混凝土浇注N铺设预制盖板YYYY沟槽回填YY拆模养护YY质量检验Y施工准备施工条件Y下接Y施工准备施工条件4广东电网公司配网工程施工作业指导书Q/GD11123.8-20093．作业流程图5广东电网公司配网工程施工作业指导书Q/GD11123.8-20096广东电网公司配网工程施工作业指导书Q/GD11123.8-20094．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容(包含本项工作)。本工序施工负责人经审批2相关证照根据需要办理涉及进入工作场所的手续、证件。本工序施工负责人有效3工程合同或协议合同及安全协议本工序施工负责人有效4图纸设计图纸。本工序施工负责人经审批5施工方案施工措施、安全技术交底(项目部级）。本工序施工负责人经审批4．2施工准备序号项目内容说明1人员配置施工员、施工作业人员等。技术岗位必须持有与作业工种相应、有效的上岗证2施工内容相对应的设备材料1．电缆支架成品、钢筋、水泥、砖、砂、石、石粉、水泥砂浆等。2．水泥预制件电缆槽盒、盖板等。1．电缆支架成品、钢筋、水泥、砖应符合设计要求，应有出厂合格证及检验报告(砖在设计无规定时，应采用不小于MU7.5普通砖)。砂、石、石粉的质量应符合现行标准要求。水质应符合国家现行《混凝土拌和用水标准》的规定。水泥砂浆一般采用不小于M10水泥砂浆。2．水泥预制件电缆槽盒、盖板：预制构件不得有露筋、蜂窝、麻面、裂缝、破损等现象，外露面光洁、有出厂合格证及检验报告。3施工内容相对施工所需的工器具、机械、测量仪器等根据现场情况使用的工器具、机械符合相关要7广东电网公司配网工程施工作业指导书Q/GD11123.8-2009应的器具、机械及工器具仪表求。仪器、仪表使用前必须经有资质的单位检验合格且在检测有效期内才能使用.4危险源辨识及控制措施、识别环境因素和环境影响现场施工负责人参照本单位的“电力工程危害辨识清单及风险评价、控制措施”和施工方案、现场情况制定控制措施；根据本单位的“识别环境因素和环境影响的控制措施”和施工方案及现场情况制定可行的危害环境的相应预防控制措施。5完成开工程序工作负责人向项目负责人报开工，由项目负责人向监理单位完成开工报审手续。施工准备完成后可报开工，当施工准备不足时，上报该项目负责人协调解决。4．3．1主要作业内容序号项目内容说明1作业前工作1．根据规划、设计单位提供资料及图纸在施工现场设置布控点。2．开挖前会同各专业管线有关部门，查清各专业管线的走向，以便配合各专业管线的迁移及保护，以免损坏各专业管线。对...
