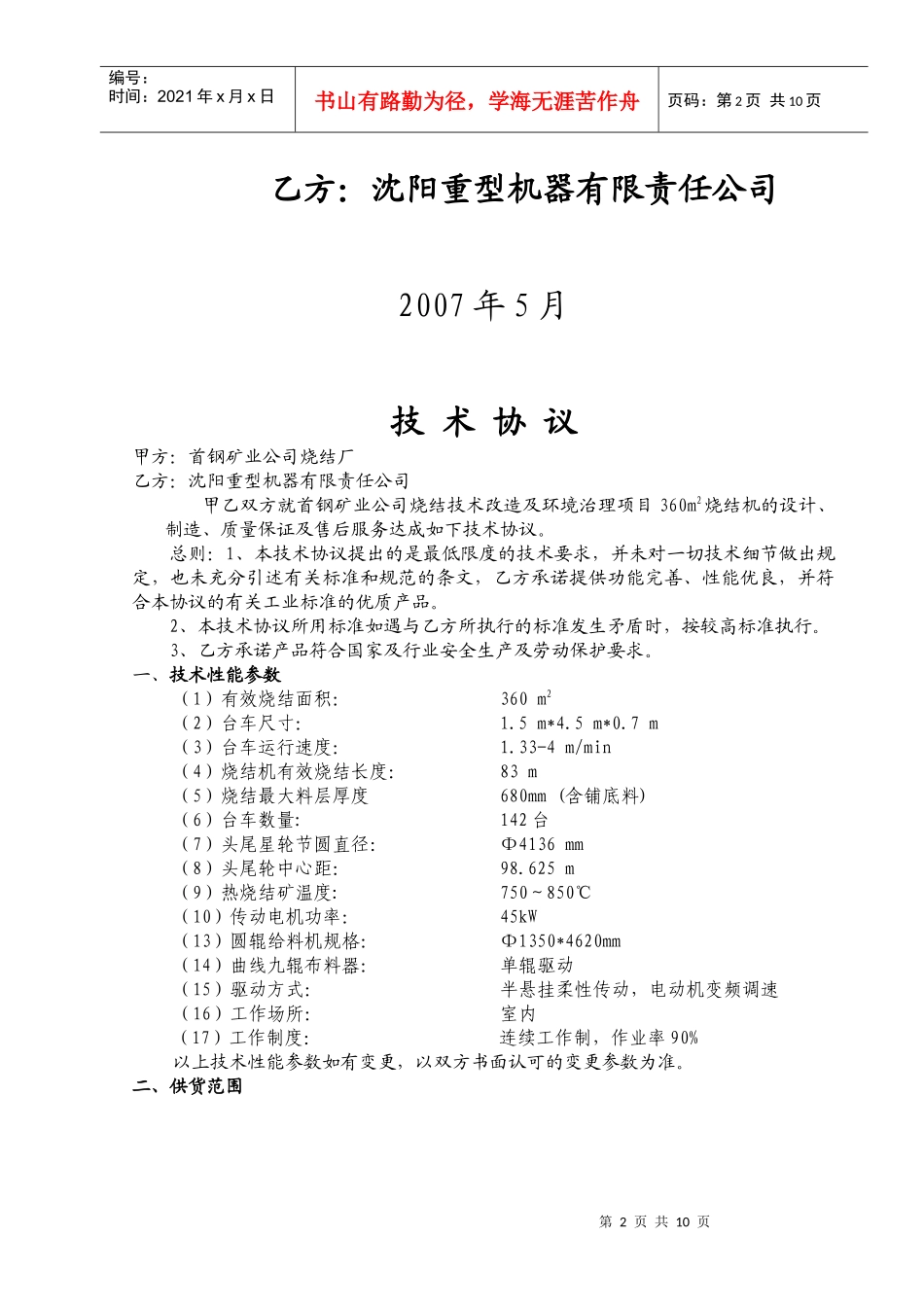

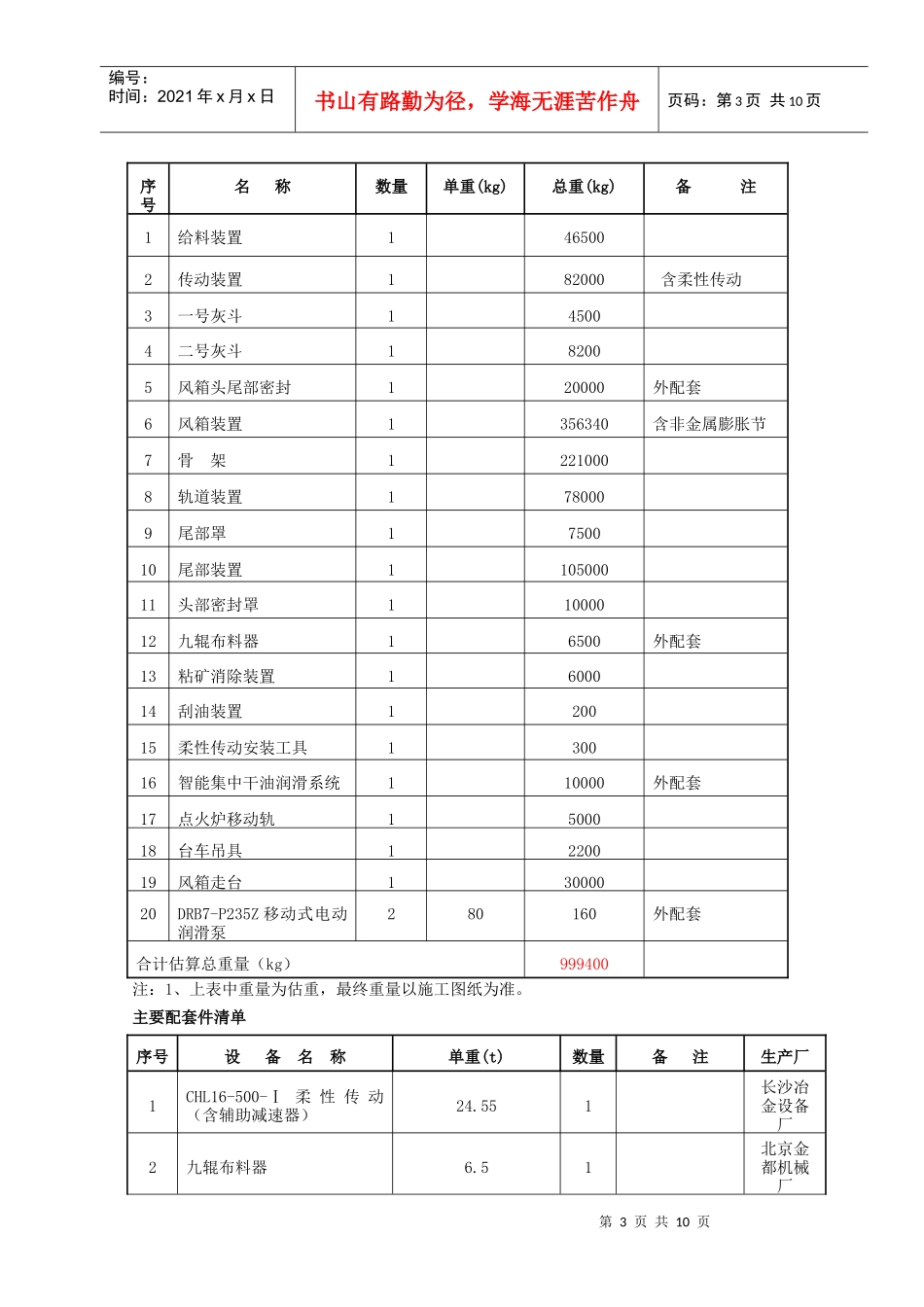

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页首钢矿业公司烧结技术改造及环境治理项目360m2烧结机技术协议书甲方：首钢矿业公司烧结厂第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页乙方：沈阳重型机器有限责任公司2007年5月技术协议甲方：首钢矿业公司烧结厂乙方：沈阳重型机器有限责任公司甲乙双方就首钢矿业公司烧结技术改造及环境治理项目360m2烧结机的设计、制造、质量保证及售后服务达成如下技术协议。总则：1、本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方承诺提供功能完善、性能优良，并符合本协议的有关工业标准的优质产品。2、本技术协议所用标准如遇与乙方所执行的标准发生矛盾时，按较高标准执行。3、乙方承诺产品符合国家及行业安全生产及劳动保护要求。一、技术性能参数（1）有效烧结面积：360m2（2）台车尺寸：1.5m*4.5m*0.7m（3）台车运行速度：1.33-4m/min（4）烧结机有效烧结长度：83m（5）烧结最大料层厚度680mm(含铺底料)（6）台车数量:142台（7）头尾星轮节圆直径：Ф4136mm（8）头尾轮中心距：98.625m（9）热烧结矿温度:750～850℃（10）传动电机功率：45kW（13）圆辊给料机规格：Ф1350*4620mm（14）曲线九辊布料器：单辊驱动（15）驱动方式：半悬挂柔性传动，电动机变频调速（16）工作场所：室内（17）工作制度：连续工作制，作业率90%以上技术性能参数如有变更，以双方书面认可的变更参数为准。二、供货范围第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页序号名称数量单重(kg)总重(kg)备注1给料装置1465002传动装置182000含柔性传动3一号灰斗145004二号灰斗182005风箱头尾部密封120000外配套6风箱装置1356340含非金属膨胀节7骨架12210008轨道装置1780009尾部罩1750010尾部装置110500011头部密封罩11000012九辊布料器16500外配套13粘矿消除装置1600014刮油装置120015柔性传动安装工具130016智能集中干油润滑系统110000外配套17点火炉移动轨1500018台车吊具1220019风箱走台13000020DRB7-P235Z移动式电动润滑泵280160外配套合计估算总重量（kg）999400注：1、上表中重量为估重，最终重量以施工图纸为准。主要配套件清单序号设备名称单重(t)数量备注生产厂1CHL16-500-Ⅰ柔性传动（含辅助减速器）24.551长沙冶金设备厂2九辊布料器6.51北京金都机械厂第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页序号设备名称单重(t)数量备注生产厂3电动执行机构博纳德SMB+J400/FHT-R400-60-Ⅰ0.12SMB+J400/FHT-R400-60-Ⅱ0.15SMB+J400/FHT-R400-60-Ⅱ0.1174风箱蝶阀辽阳新力源FM1000×800-S-Ⅰ阀门1.65FM1000×800-S-Ⅱ阀门1.65FM1400×800-D-Ⅰ阀门3A1.617FM1400×800-D-Ⅱ阀门3B1.6175LMWG-3000-Ⅱ风箱耐磨弯管0.610辽阳新力源LMWG-4000-Ⅱ风箱耐磨弯管0.8346YLD-70液压螺旋千斤顶0.45270.218头部星轮轴承座带轴承230/530KG3SKF江阴周庄SJ500G1.61SJ500Z+MG1.61尾部星轮轴承座23068SKFSJ320G+MG0.651SJ320Z+MG0.651SN518SU0.021不带轴承SN518SU+SR160×11.20.0219滚动轴承SKF轴承22218CK/W33+H3180.00462GB/T288-1994轴承22218C0.0046GB/T288-1994轴承23028C0.00674GB/T288-1994轴承6200-ZRZ4GB/T276-1994轴承3211A-ZRS0.001058GB/T276-199410胀套Z2-480×5850.074JB/T7934-1995定扭矩联轴器7201441306014075TLQ第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页序号设备名称单重(t)数量备注生产厂11JLXK1-111M行程开关412QL32螺旋千斤顶0.028213LQA万向联轴节0.0321JB3241-8314非金属膨胀节0.7234江苏百新，武汉航天非金属膨胀节0.55510江苏百新，武汉航天15YVPEJ280S-6变频电机；45kW，AC380V（带失电制动）0.541河北电机厂北车集团17YVP200L1-6变频电机；18.5kW，AC3800.541河北电机厂北车集团18JH320D-SW-125-W401减速器1.61沈阳冶重19DRB7-P235...
