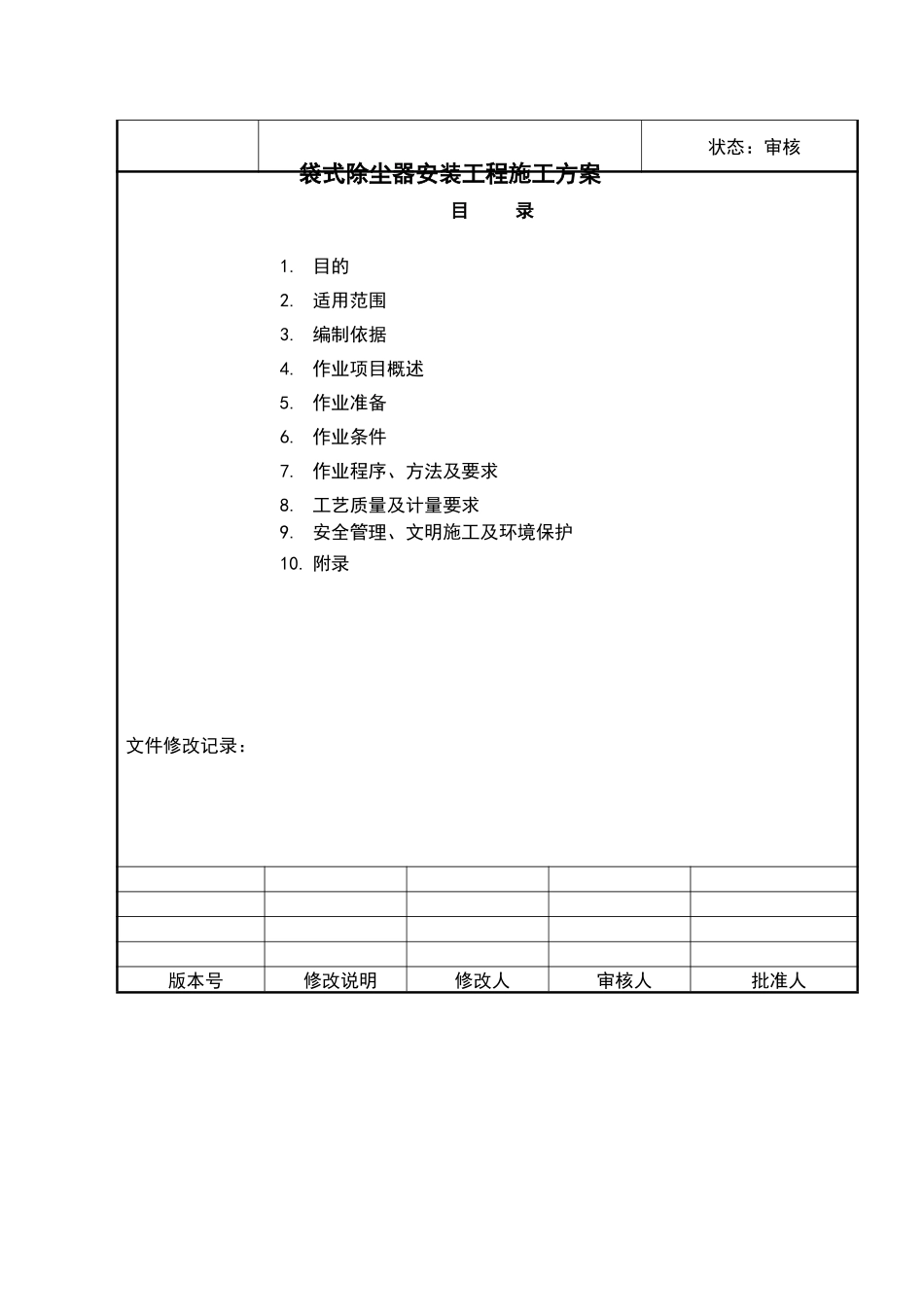

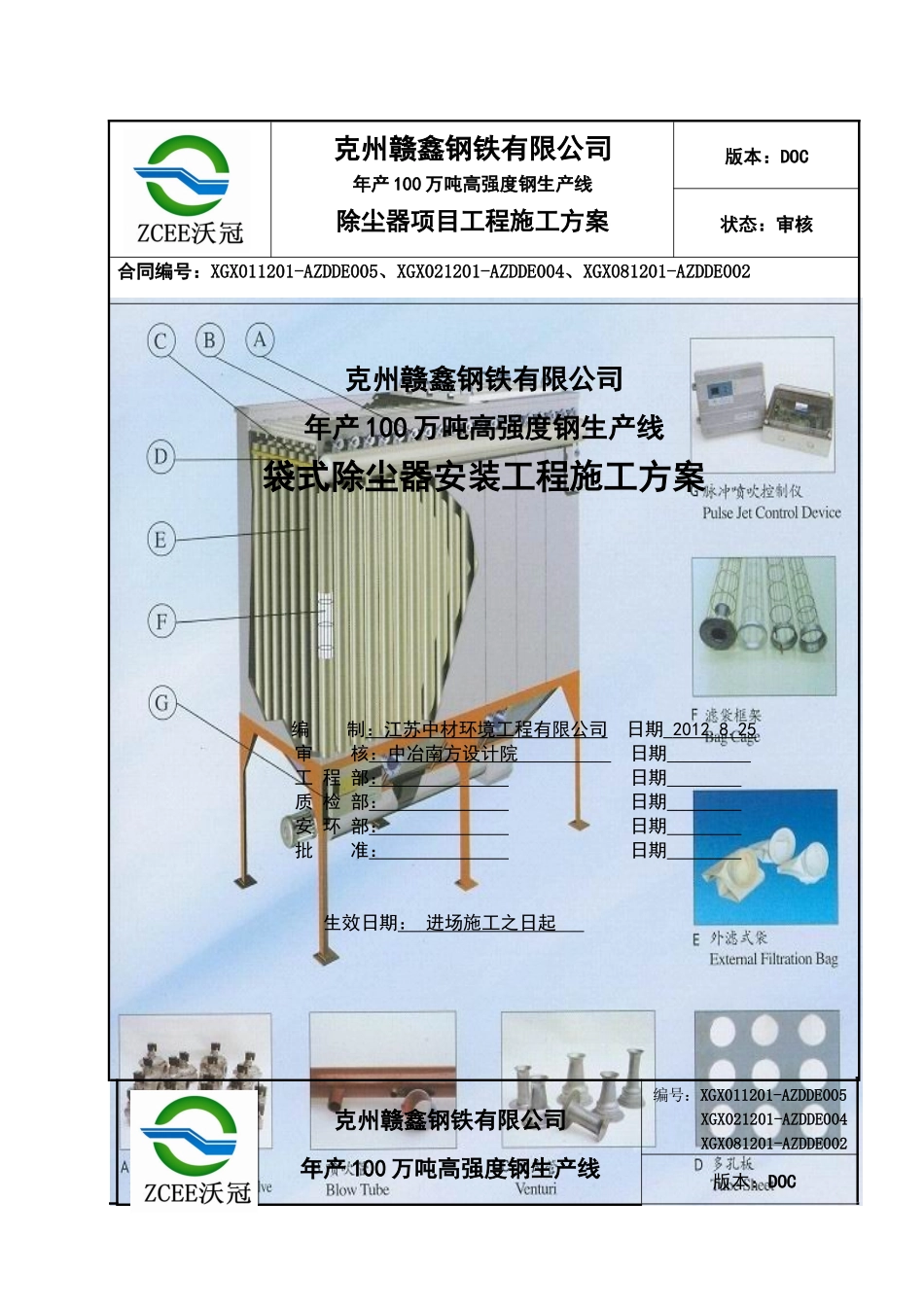

克州赣鑫钢铁有限公司年产100万吨高强度钢生产线除尘器项目工程施工方案版本：DOC状态：审核合同编号：XGX011201-AZDDE005、XGX021201-AZDDE004、XGX081201-AZDDE002克州赣鑫钢铁有限公司年产100万吨高强度钢生产线袋式除尘器安装工程施工方案编制：江苏中材环境工程有限公司日期2012.8.25审核：中冶南方设计院日期工程部：日期质检部：日期安环部：日期批准：日期生效日期：进场施工之日起克州赣鑫钢铁有限公司年产100万吨高强度钢生产线编号：XGX011201-AZDDE005XGX021201-AZDDE004XGX081201-AZDDE002版本：DOC袋式除尘器安装工程施工方案状态：审核目录1.目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业程序、方法及要求8.工艺质量及计量要求9.安全管理、文明施工及环境保护10.附录文件修改记录：版本号修改说明修改人审核人批准人克州赣鑫钢铁有限公司年产100万吨高强度钢生产线除尘器设备安装施工方案一、项目概况该项目工程为克州赣鑫钢铁有限公司，新建年产100万吨高强度钢生产线配套的矿焦槽、炼钢、原料场等布袋除尘系统，它是整套生产线的主要配套项目，它起到净化环境、美化环境、保护操作人员身体健康的作用，实现国家提倡的节能降耗的目标，本标段共配有布袋除尘器6台，1#、2#高炉矿焦槽，配套型号为：LMC165-2×8/2台；炼钢转炉二次除尘，配套型号为：LMC180-2×8/1台；连铸中间罐倾翻，配套除尘型号为：LMC140-7/1台；原料场C1，配套除尘型号为：LMC140-2X5/1台；原料场C2，配套除尘型号为：LMC150-3/1台；包括框架、平台、钢梯等结构（详见技术协议）。布袋除尘器形式统一离线脉冲行喷；壳体统一箱形，材质：Q235A-5mm加筋；灰斗布统一锥形，材质Q235A-6mm；布袋型号统一为：￠160×6000mm；数量10990条：骨架：￠155×5970mm；布袋、骨架为元柱形结构。主箱体与灰斗现场制作，其余零部件在工厂制作。布袋除尘器制作要按《脉冲喷吹类袋式除尘器技术条件》（JB/T8532）的规定进行。布袋除尘器壳体也可在工制作成片装散件运至现场组装。除尘器的安装焊缝（包括制作、安装全部焊缝），都必须用角向磨光机打磨光滑，也不允许有焊疤及其它尖锐的部位存在，打磨完毕，经检查确认后涂刷防锈漆两遍及面漆。布袋除尘器出灰离±0.00之间高度为：1200mm，除尘器全都设二道平台方便操作维修，钢梯直达每道平台。钢柱制作完成，安装前应在两个方向划出中心线和1m标高线，便于安装中找平找正。为克州赣鑫钢铁有限公司，新建年产100万吨高强度钢生产线配套的矿焦槽、炼钢、原料场等布袋除尘系统顺利完成，除尘器安装施工，规范施工工艺，严格控制施工质量，确保安全施工。二、适用范围本规范适用于克州赣鑫钢铁有限公司，新建年产100万吨高强度钢生产线配套的矿焦槽、炼钢、原料场等布袋除尘系统，三、编制依据3.1、克州钢铁公司招标项目相关要求。3.2、中冶南方冶金设计院技术协议3.3、江苏中材环境工程有限公司提供的袋式除尘器安装技术资料。3.4、脉冲布袋除尘器施工图；见附件3.5、《袋式除尘器安装要求与验收规范》（JB/T8471）3.6、《钢结构设计规范》（GBJ17）3.7、《建筑钢结构焊接规程》（GBJ81）3.8、《钢制平台、扶手、护栏》（GB4053）3.9、《钢结构制造和安装施工规劝程》（BZQ/TJ0048）3.10、《冶金机械设备安装工程施工及验收规范》YBJ208-853.11、《非标设备、管道涂装工程技术规程》（BZQ/TJ0011）3.12、《施工现场临时用电安全技术规范》（JGJ46-88）3.13、《袋式除尘器用滤袋、框架技术条件》（JB/T5917）3.14、《袋式除尘器用滤料、滤袋技术条件》GB12625四、施工项目概述克州赣鑫钢铁有限公司，新建年产100万吨高强度钢生产线配套的矿焦槽、炼钢、原料场等布袋除尘器，共6台，由江苏中材环境工程有限公司制造的LMC系列低压脉冲袋式除尘江苏中材环境工程有限公司克州赣鑫钢公司项目部第1页克州赣鑫钢铁有限公司年产100万吨高强度钢生产线除尘器设备安装施工方案器；高炉矿焦槽2台；炼钢转炉1台；连铸中间罐倾翻1台；原料场C1、C2各1台；布置形式：处理≤100000m3/h烟气量的单台除尘器采用双列结构布置；处理≥100000m3/h烟气量的单台除尘...
