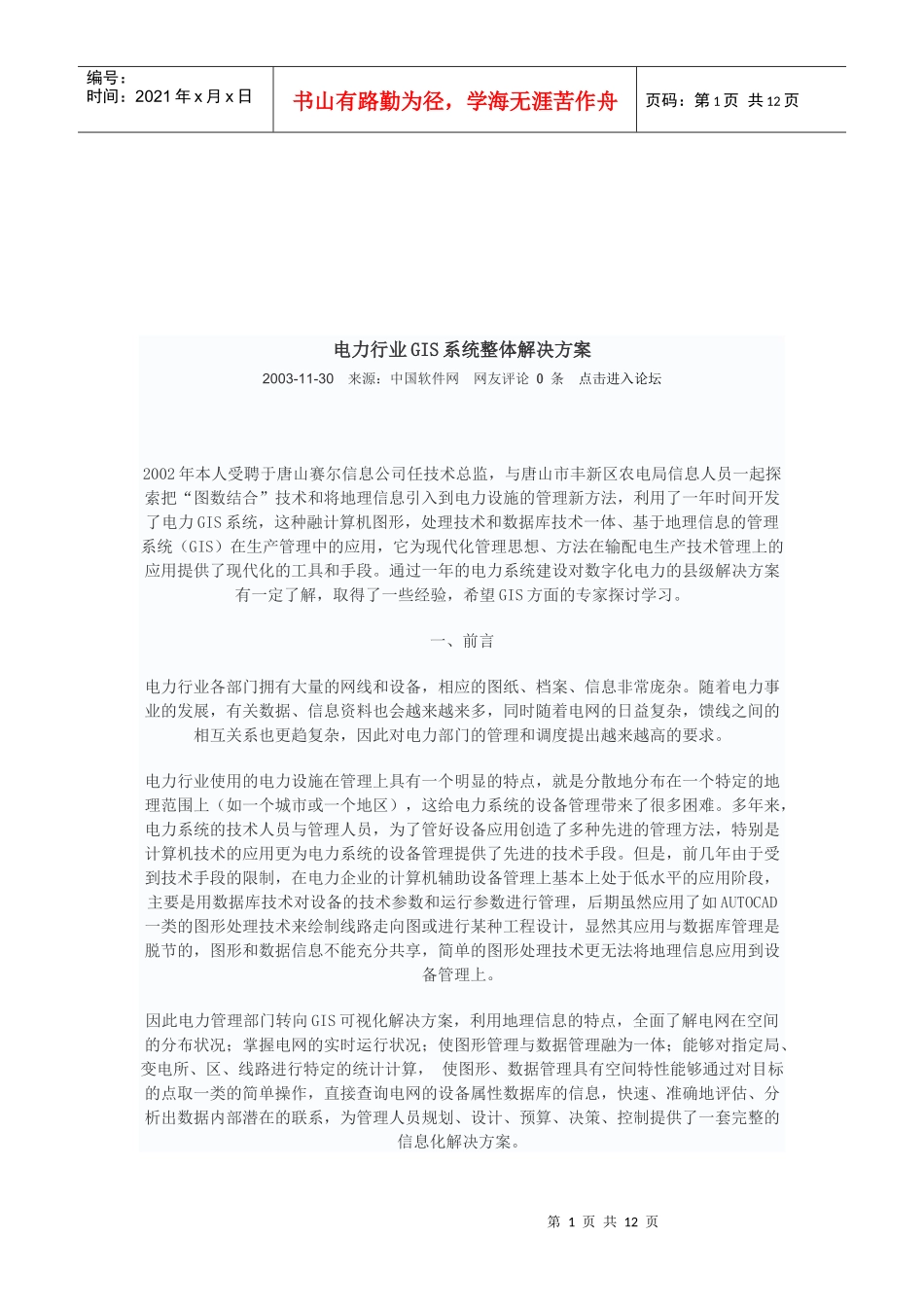

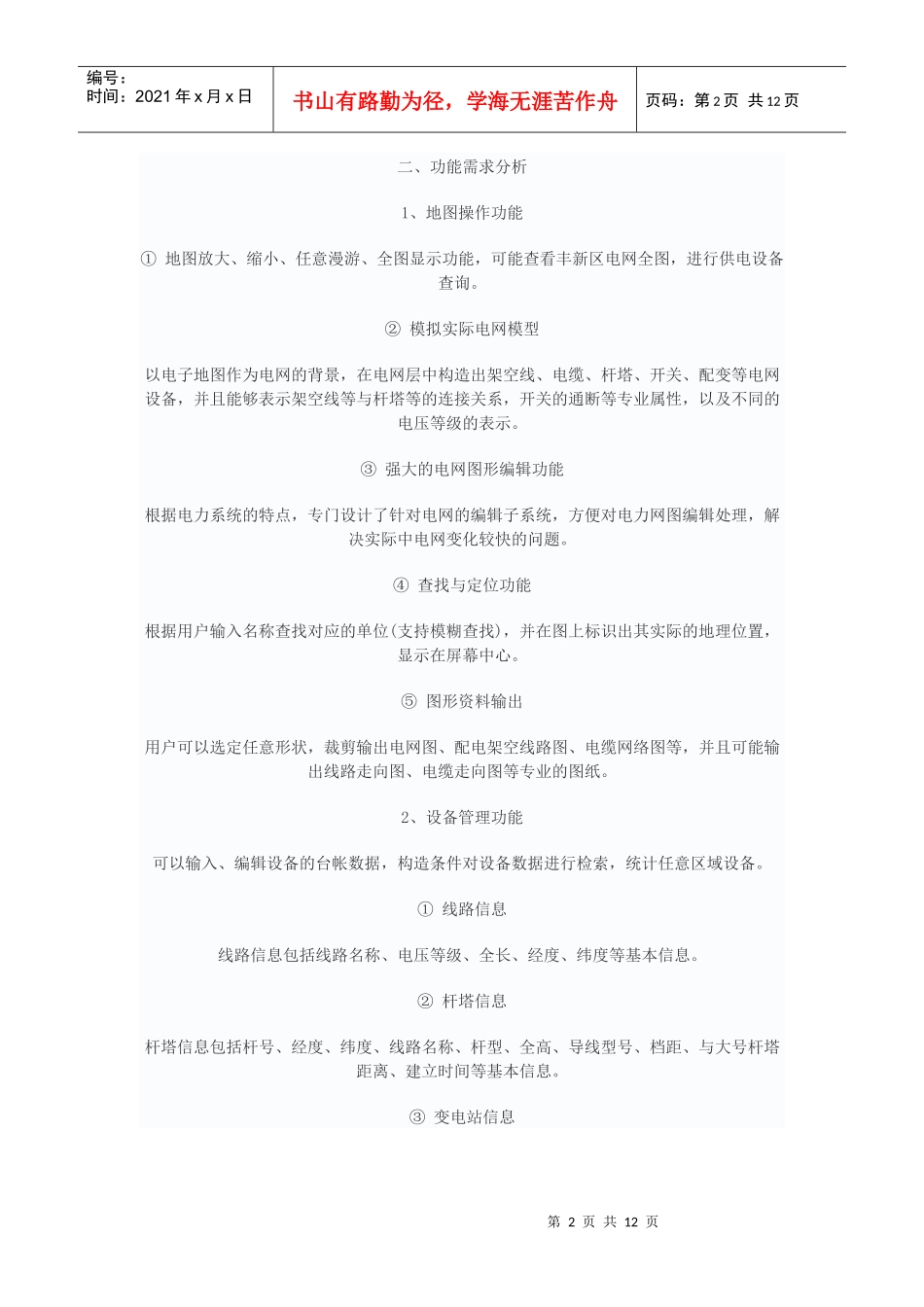

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电力行业GIS系统整体解决方案2003-11-30来源：中国软件网网友评论0条点击进入论坛2002年本人受聘于唐山赛尔信息公司任技术总监，与唐山市丰新区农电局信息人员一起探索把“图数结合”技术和将地理信息引入到电力设施的管理新方法，利用了一年时间开发了电力GIS系统，这种融计算机图形，处理技术和数据库技术一体、基于地理信息的管理系统（GIS）在生产管理中的应用，它为现代化管理思想、方法在输配电生产技术管理上的应用提供了现代化的工具和手段。通过一年的电力系统建设对数字化电力的县级解决方案有一定了解，取得了一些经验，希望GIS方面的专家探讨学习。一、前言电力行业各部门拥有大量的网线和设备，相应的图纸、档案、信息非常庞杂。随着电力事业的发展，有关数据、信息资料也会越来越来多，同时随着电网的日益复杂，馈线之间的相互关系也更趋复杂，因此对电力部门的管理和调度提出越来越高的要求。电力行业使用的电力设施在管理上具有一个明显的特点，就是分散地分布在一个特定的地理范围上（如一个城市或一个地区），这给电力系统的设备管理带来了很多困难。多年来，电力系统的技术人员与管理人员，为了管好设备应用创造了多种先进的管理方法，特别是计算机技术的应用更为电力系统的设备管理提供了先进的技术手段。但是，前几年由于受到技术手段的限制，在电力企业的计算机辅助设备管理上基本上处于低水平的应用阶段，主要是用数据库技术对设备的技术参数和运行参数进行管理，后期虽然应用了如AUTOCAD一类的图形处理技术来绘制线路走向图或进行某种工程设计，显然其应用与数据库管理是脱节的，图形和数据信息不能充分共享，简单的图形处理技术更无法将地理信息应用到设备管理上。因此电力管理部门转向GIS可视化解决方案，利用地理信息的特点，全面了解电网在空间的分布状况；掌握电网的实时运行状况；使图形管理与数据管理融为一体；能够对指定局、变电所、区、线路进行特定的统计计算，使图形、数据管理具有空间特性能够通过对目标的点取一类的简单操作，直接查询电网的设备属性数据库的信息，快速、准确地评估、分析出数据内部潜在的联系，为管理人员规划、设计、预算、决策、控制提供了一套完整的信息化解决方案。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页二、功能需求分析1、地图操作功能①地图放大、缩小、任意漫游、全图显示功能，可能查看丰新区电网全图，进行供电设备查询。②模拟实际电网模型以电子地图作为电网的背景，在电网层中构造出架空线、电缆、杆塔、开关、配变等电网设备，并且能够表示架空线等与杆塔等的连接关系，开关的通断等专业属性，以及不同的电压等级的表示。③强大的电网图形编辑功能根据电力系统的特点，专门设计了针对电网的编辑子系统，方便对电力网图编辑处理，解决实际中电网变化较快的问题。④查找与定位功能根据用户输入名称查找对应的单位(支持模糊查找)，并在图上标识出其实际的地理位置，显示在屏幕中心。⑤图形资料输出用户可以选定任意形状，裁剪输出电网图、配电架空线路图、电缆网络图等，并且可能输出线路走向图、电缆走向图等专业的图纸。2、设备管理功能可以输入、编辑设备的台帐数据，构造条件对设备数据进行检索，统计任意区域设备。①线路信息线路信息包括线路名称、电压等级、全长、经度、纬度等基本信息。②杆塔信息杆塔信息包括杆号、经度、纬度、线路名称、杆型、全高、导线型号、档距、与大号杆塔距离、建立时间等基本信息。③变电站信息第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页变电站信息包括变电站名称、电压等级、经度、纬度等基本信息，以及变电站内部结构图和其上的断路器、隔离开关、变压器、电压互感器、电流互感器信息。④运行参数运行参数包括线路节点编号、有功功率、无功功率、电流、电压、经度、纬度。它供本系统的维护人员和有关单位部门授权用户的数据管理人员使用，用来实现对图形和属性数据...
