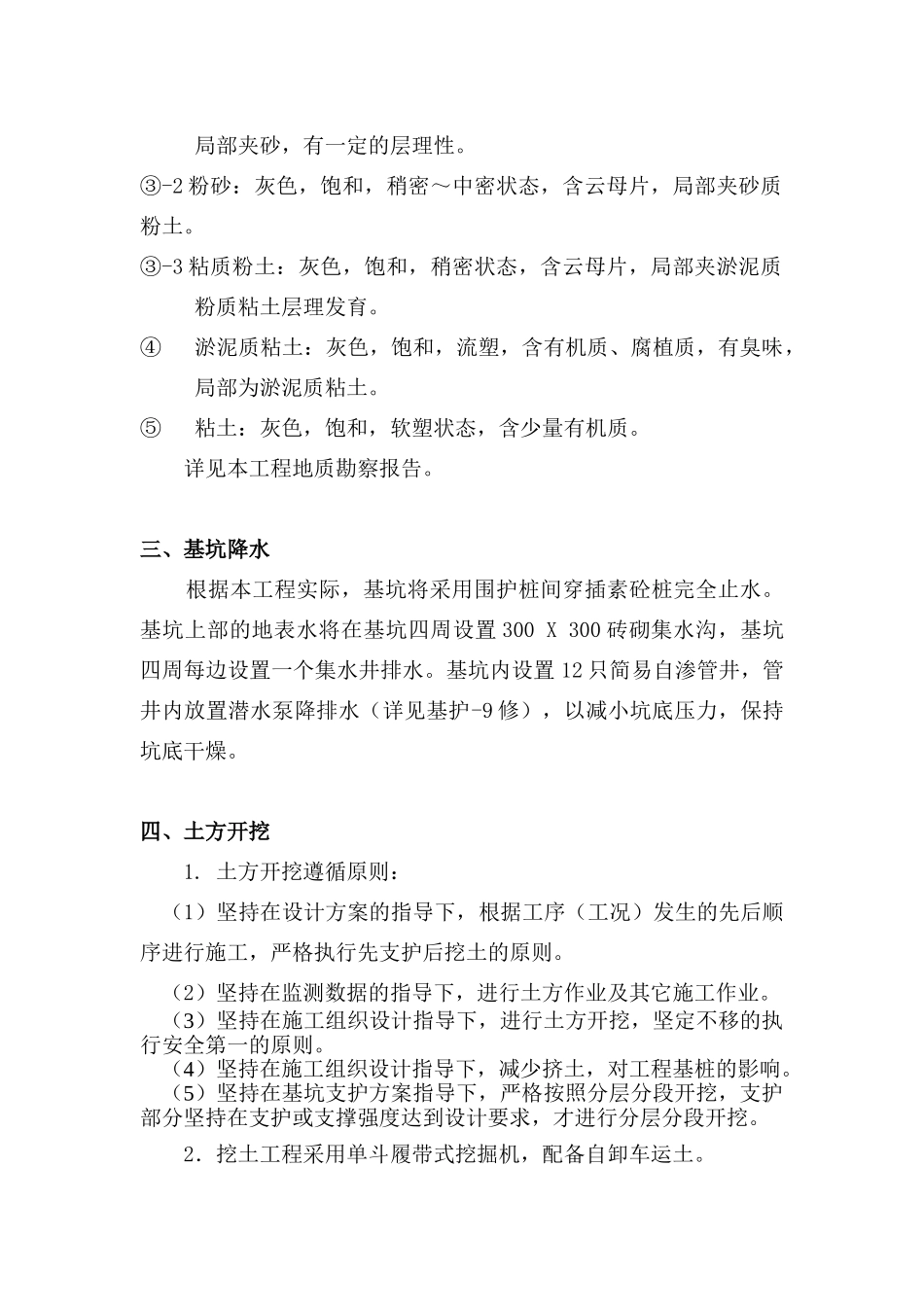

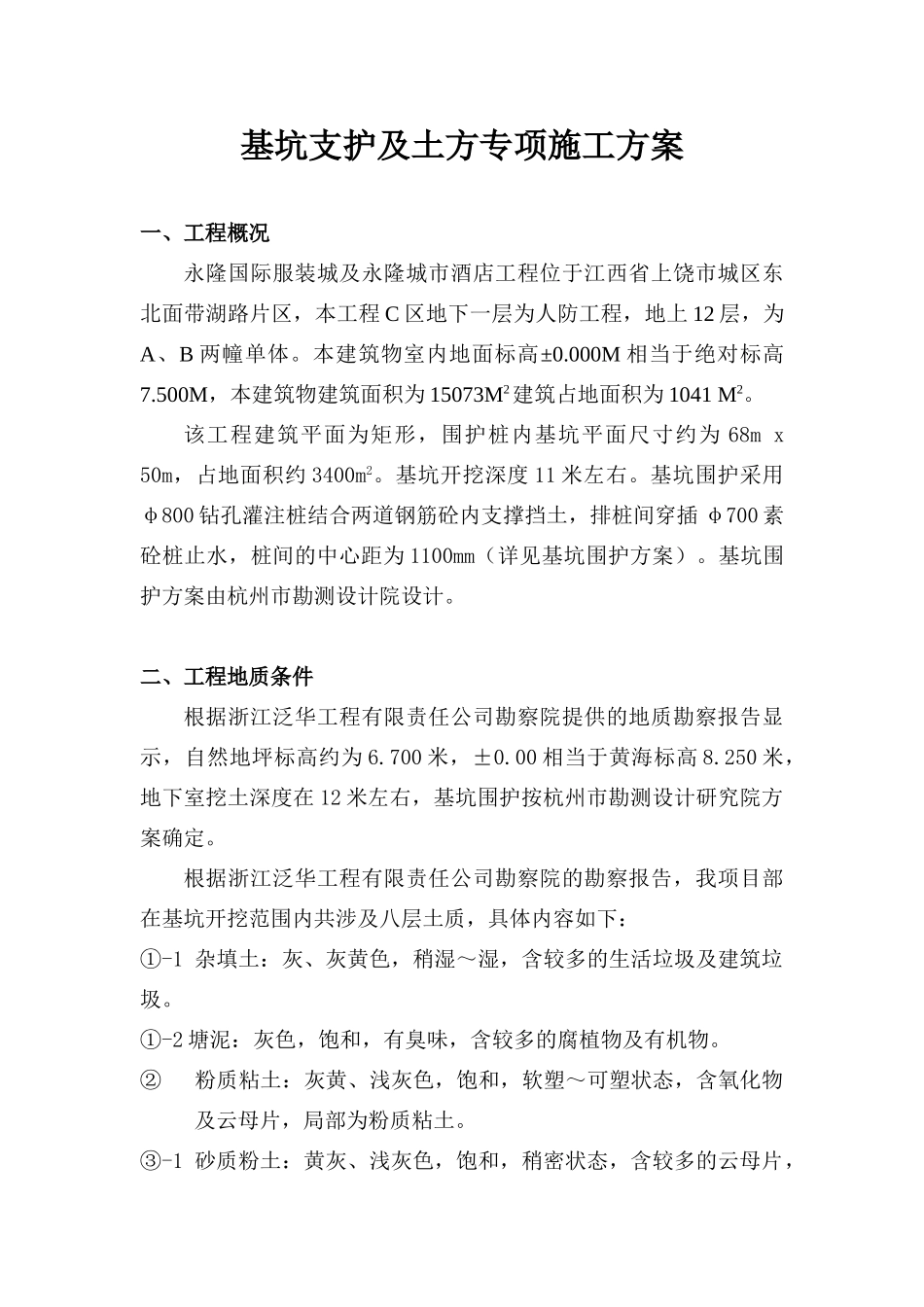

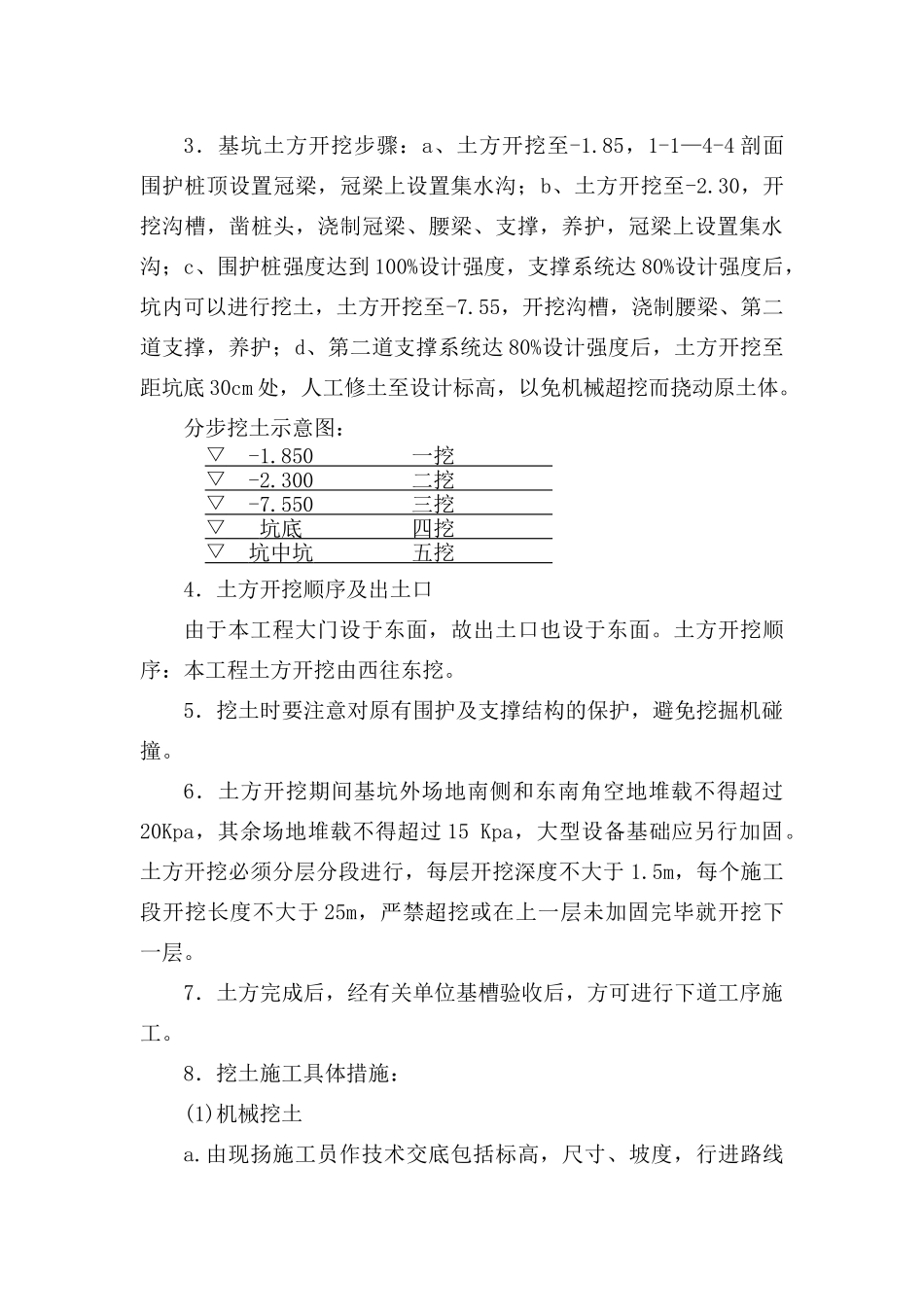

基坑支护及土方专项施工方案一、工程概况永隆国际服装城及永隆城市酒店工程位于江西省上饶市城区东北面带湖路片区，本工程C区地下一层为人防工程，地上12层，为A、B两幢单体。本建筑物室内地面标高±0.000M相当于绝对标高7.500M，本建筑物建筑面积为15073M2建筑占地面积为1041M2。该工程建筑平面为矩形，围护桩内基坑平面尺寸约为68mx50m，占地面积约3400m2。基坑开挖深度11米左右。基坑围护采用φ800钻孔灌注桩结合两道钢筋砼内支撑挡土，排桩间穿插φ700素砼桩止水，桩间的中心距为1100mm（详见基坑围护方案）。基坑围护方案由杭州市勘测设计院设计。二、工程地质条件根据浙江泛华工程有限责任公司勘察院提供的地质勘察报告显示，自然地坪标高约为6.700米，±0.00相当于黄海标高8.250米，地下室挖土深度在12米左右，基坑围护按杭州市勘测设计研究院方案确定。根据浙江泛华工程有限责任公司勘察院的勘察报告，我项目部在基坑开挖范围内共涉及八层土质，具体内容如下：①-1杂填土：灰、灰黄色，稍湿～湿，含较多的生活垃圾及建筑垃圾。①-2塘泥：灰色，饱和，有臭味，含较多的腐植物及有机物。②粉质粘土：灰黄、浅灰色，饱和，软塑～可塑状态，含氧化物及云母片，局部为粉质粘土。③-1砂质粉土：黄灰、浅灰色，饱和，稍密状态，含较多的云母片，局部夹砂，有一定的层理性。③-2粉砂：灰色，饱和，稍密～中密状态，含云母片，局部夹砂质粉土。③-3粘质粉土：灰色，饱和，稍密状态，含云母片，局部夹淤泥质粉质粘土层理发育。④淤泥质粘土：灰色，饱和，流塑，含有机质、腐植质，有臭味，局部为淤泥质粘土。⑤粘土：灰色，饱和，软塑状态，含少量有机质。详见本工程地质勘察报告。三、基坑降水根据本工程实际，基坑将采用围护桩间穿插素砼桩完全止水。基坑上部的地表水将在基坑四周设置300X300砖砌集水沟，基坑四周每边设置一个集水井排水。基坑内设置12只简易自渗管井，管井内放置潜水泵降排水（详见基护-9修），以减小坑底压力，保持坑底干燥。四、土方开挖1.土方开挖遵循原则：（1）坚持在设计方案的指导下，根据工序（工况）发生的先后顺序进行施工，严格执行先支护后挖土的原则。（2）坚持在监测数据的指导下，进行土方作业及其它施工作业。（3）坚持在施工组织设计指导下，进行土方开挖，坚定不移的执行安全第一的原则。（4）坚持在施工组织设计指导下，减少挤土，对工程基桩的影响。（5）坚持在基坑支护方案指导下，严格按照分层分段开挖，支护部分坚持在支护或支撑强度达到设计要求，才进行分层分段开挖。2．挖土工程采用单斗履带式挖掘机，配备自卸车运土。3．基坑土方开挖步骤：a、土方开挖至-1.85，1-1—4-4剖面围护桩顶设置冠梁，冠梁上设置集水沟；b、土方开挖至-2.30，开挖沟槽，凿桩头，浇制冠梁、腰梁、支撑，养护，冠梁上设置集水沟；c、围护桩强度达到100%设计强度，支撑系统达80%设计强度后，坑内可以进行挖土，土方开挖至-7.55，开挖沟槽，浇制腰梁、第二道支撑，养护；d、第二道支撑系统达80%设计强度后，土方开挖至距坑底30cm处，人工修土至设计标高，以免机械超挖而挠动原土体。分步挖土示意图：▽-1.850一挖▽-2.300二挖▽-7.550三挖▽坑底四挖▽坑中坑五挖4．土方开挖顺序及出土口由于本工程大门设于东面，故出土口也设于东面。土方开挖顺序：本工程土方开挖由西往东挖。5．挖土时要注意对原有围护及支撑结构的保护，避免挖掘机碰撞。6．土方开挖期间基坑外场地南侧和东南角空地堆载不得超过20Kpa，其余场地堆载不得超过15Kpa，大型设备基础应另行加固。土方开挖必须分层分段进行，每层开挖深度不大于1.5m，每个施工段开挖长度不大于25m，严禁超挖或在上一层未加固完毕就开挖下一层。7．土方完成后，经有关单位基槽验收后，方可进行下道工序施工。8．挖土施工具体措施：(1)机械挖土a.由现扬施工员作技术交底包括标高，尺寸、坡度，行进路线及地下管线情况和安全事项等。b.机械停置地点和行进路线土方应坚实防止塌方，在开挖期间机械需在支撑结构上通行时，必须先填土高出支撑面30cm后，再铺设路基箱板方可通行。c.挖土深度比设计要求深度提高15-30cm。待下...
