高层办公楼钢结构施工方案(DOC33页)VIP免费

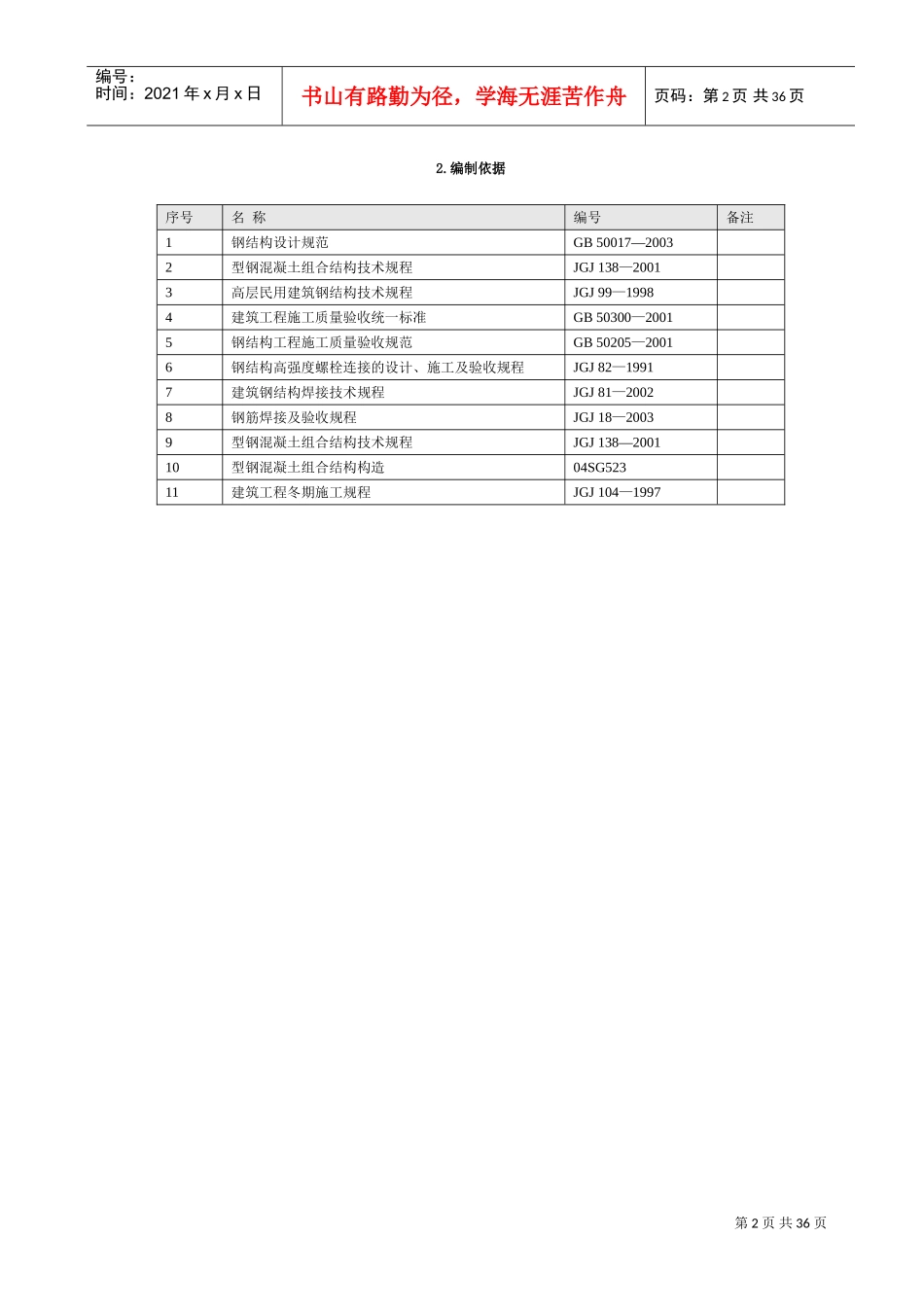

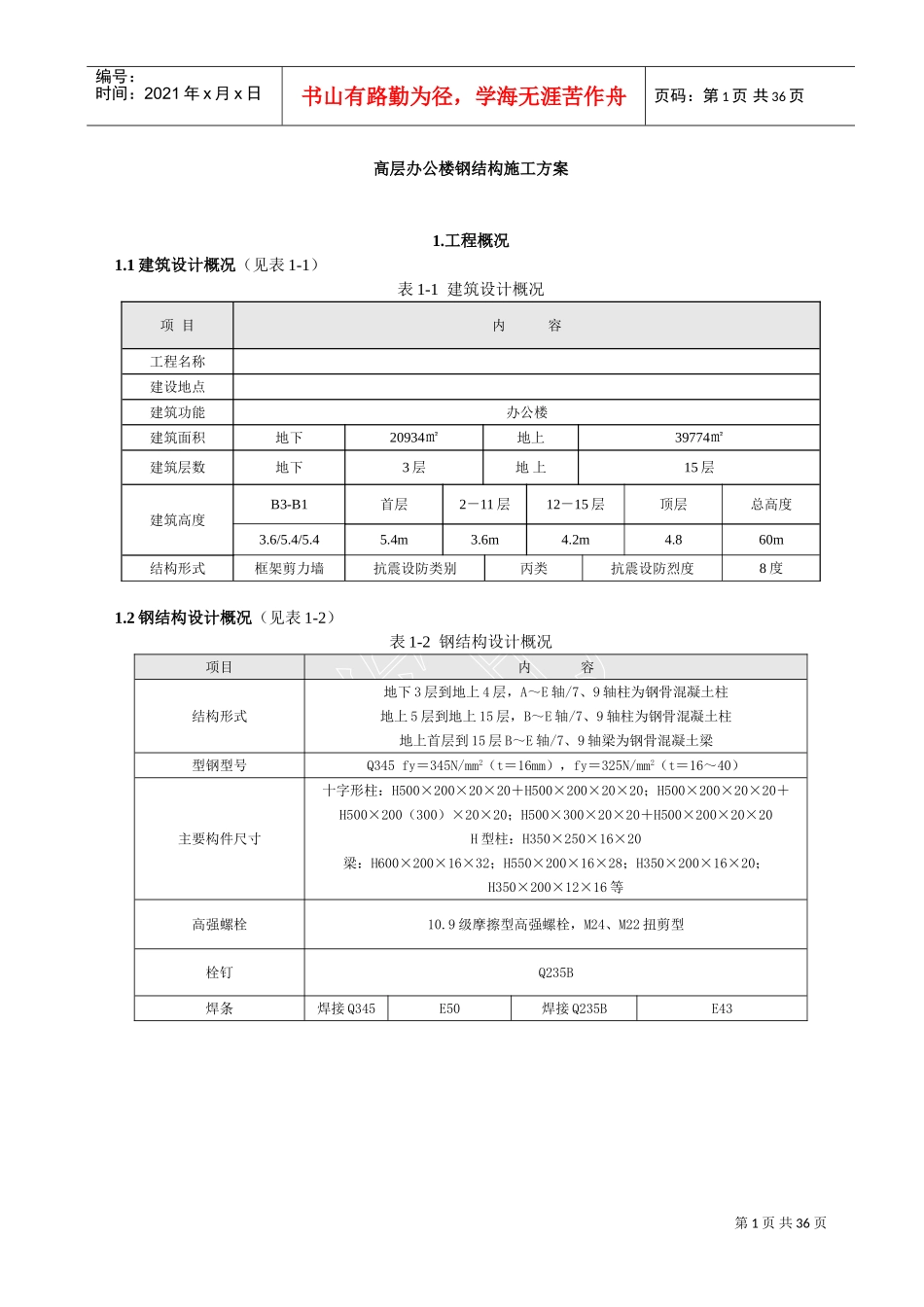

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页高层办公楼钢结构施工方案1.工程概况1.1建筑设计概况（见表1-1）表1-1建筑设计概况项目内容工程名称建设地点建筑功能办公楼建筑面积地下20934㎡地上39774㎡建筑层数地下3层地上15层建筑高度B3-B1首层2－11层12－15层顶层总高度3.6/5.4/5.45.4m3.6m4.2m4.860m结构形式框架剪力墙抗震设防类别丙类抗震设防烈度8度1.2钢结构设计概况（见表1-2）表1-2钢结构设计概况项目内容结构形式地下3层到地上4层，A～E轴/7、9轴柱为钢骨混凝土柱地上5层到地上15层，B～E轴/7、9轴柱为钢骨混凝土柱地上首层到15层B～E轴/7、9轴梁为钢骨混凝土梁型钢型号Q345fy＝345N/mm2（t＝16mm），fy＝325N/mm2（t＝16～40）主要构件尺寸十字形柱：H500×200×20×20＋H500×200×20×20；H500×200×20×20＋H500×200（300）×20×20；H500×300×20×20＋H500×200×20×20H型柱：H350×250×16×20梁：H600×200×16×32；H550×200×16×28；H350×200×16×20；H350×200×12×16等高强螺栓10.9级摩擦型高强螺栓，M24、M22扭剪型栓钉Q235B焊条焊接Q345E50焊接Q235BE43第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页2.编制依据序号名称编号备注1钢结构设计规范GB50017—20032型钢混凝土组合结构技术规程JGJ138—20013高层民用建筑钢结构技术规程JGJ99—19984建筑工程施工质量验收统一标准GB50300—20015钢结构工程施工质量验收规范GB50205—20016钢结构高强度螺栓连接的设计、施工及验收规程JGJ82—19917建筑钢结构焊接技术规程JGJ81—20028钢筋焊接及验收规程JGJ18—20039型钢混凝土组合结构技术规程JGJ138—200110型钢混凝土组合结构构造04SG52311建筑工程冬期施工规程JGJ104—1997第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页3.施工部署3.1项目管理组织机构3.2施工质量工期目标与进度计划3.2.1质量目标确保北京市结构“长城杯”，争创竣工“鲁班”奖。3.2.2工期目标：本工程的钢结构施工总工期约为225天，工程计划于20××年9月25日开工，至20××年4月1日全部完成。3.2.3施工进度计划钢结构施工需根据主体结构工程进度进行调整，合理安排施工进度计划，保证钢结构施工不影响主体结构的施工。第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页4.施工准备4.1技术准备（1）深化设计内容1）深化（优化）设计应根据原设计所提供的节点详图进行，如在节点图中无相应的节点时，可按照中国钢结构设计规范进行制定，但必须提交原设计认可。同时如须对原设计节点进行优化，事先须得到原设计同意。2）节点图应包括钢柱与钢柱、钢梁与钢柱等连接详图。3）节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。4）安装布置图：安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。5）构件详图，它至少应包含以下内容：构件细部、重量表、材质、构件编号、焊接标记、连接细部、坡口形式和索引图等。螺栓统计表，螺栓标记，螺栓直径。轴线号及相对应的轴线位置。加工、安装所必须具有的尺寸。方向、构件的对称和相同标记（构件编号对称，此构件也应视为对称）。图纸标题、编号、改版号、出图日期。加工厂所需要的信息。6）整个结构和每件构件的紧固螺栓清单。螺栓尺寸（直径、长度、重量）。净重量。构件编号、详图号、连接部分螺栓长度的确定，必须按照中国钢结构规范或业主所提供的规程进行计算。7）图纸清单应注明详图号、构件号、数量、重量、构件类别、改版号、提交日期。8）图纸、资料的格式图纸、资料的格式（如标题、承包商所提及的标记等），需向业主提供样张确认。9）焊接a.详图中所有焊缝标注应符合中国钢结构焊接规范。b.详图中应对所有焊缝进行标注（类型、高度、坡口尺寸等）。10）修改对发现的问题进行修改，修改成果须经设计确认。4.2劳动力准备本工程钢结构安装...
