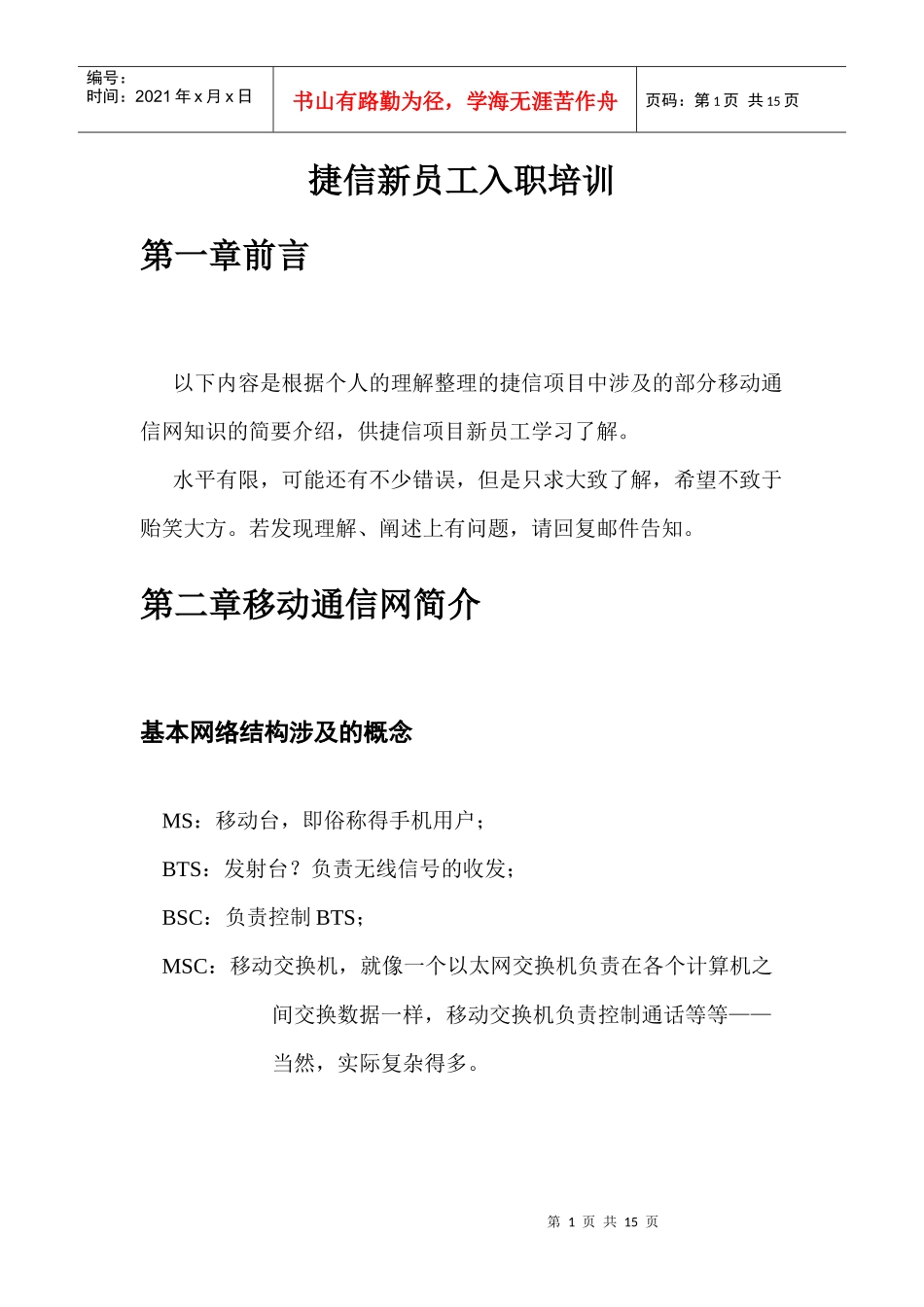

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页捷信新员工入职培训第一章前言以下内容是根据个人的理解整理的捷信项目中涉及的部分移动通信网知识的简要介绍，供捷信项目新员工学习了解。水平有限，可能还有不少错误，但是只求大致了解，希望不致于贻笑大方。若发现理解、阐述上有问题，请回复邮件告知。第二章移动通信网简介基本网络结构涉及的概念MS：移动台，即俗称得手机用户；BTS：发射台？负责无线信号的收发；BSC：负责控制BTS；MSC：移动交换机，就像一个以太网交换机负责在各个计算机之间交换数据一样，移动交换机负责控制通话等等——当然，实际复杂得多。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页GMSC：关口局，关口MSC。GMSC用于连接两个不同的运营商或者异构的网络。实践中，厂家设计时通常将MSC设计为可以兼当GMSC。例如，杭州移动的GSM网络要和杭州联通的GSM网络通信，则双方各自有一个GMSC，两个MSC之间通过TUP/ISUP协议通信。一个不是很恰当的比喻，GMSC类似与一个路由器，连接不同的网络甚至是异构的网络。TMSC：汇接局，T局。任意两个MSC之间要通信，若采用两两直接互连的网状连接，则需要大量的传输线路，为了节省传输资源，通信网通常采用网状＋树状的网络拓扑——每个省设置两个TMSC，本省的MSC与本省的TMSC连接，省之间通过TMSC连接。即，一个杭州用户给一个广州用户打电话，其话路先从杭州MSC到浙江省的TMSC，然后到广东TMSC，最后到广州的MSC。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页VLR：拜访位置寄存器（VisitedLocationRegister），负责保存在所服务区域的用户的信息，比如用户有无短信收发能力、用户有无呼转能力等，还负责分配、保存一些临时的信息，比如MSRN、TIMSI、TLDN等；理论上一个VLR可以同时为多个MSC服务，实践中VLR和MSC在物理上作为同一个设备（就像东信的CDMA2000交换机，一个MSC中有两块路板控制整个交换的FMCP即MSC部分，另外一块是VLR专用的VLRP）。HLR：归属位置寄存器（HomeLocationRegister），负责永久保存用户的信息——直到用户销户为止。包括用户的IMSI号码、MDN号码（MDN号码即用户手机号码）。HLR与VLR的关系：（1）HLR保存了用户的完整数据，在用户开机时、或者被运营商修改了用户数据时，HLR会将用户的数据发送给VLR（2）VLR负责分配一些临时资源。一个用户在某个MSC/VLR服务范围内开机后，MSC/VLR给用户分配MSRN、TIMSI等资源；（3）、VLR发现用户进入服务区后，将用户的路由信息（MSC/VLR的GT？或MSRN？）通知给用户的HLR。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页IMEIInternationalMobilestationEquipmentIdentity。每个手机在生产时即由厂商写入一个IMEI编号，全球唯一。IMSIInternationalMobileSubscriberIdentity。用户标识，也是全球唯一。在实践中，实际上是在SIM卡生产时，将IMSI号写入到SIM卡中。TIMSI出于安全考虑，IMSI号码不宜在无线环境中频繁传输，所以当用户完成开机登记后，用户所在的MSC/VLR将给分配一个临时的识别标志，即TIMSI。话路在电路交换中，话路在逻辑上指传输用户语音的信道，在GSM核心网中，话路通常时一个64kbps的时隙。时隙在时分复用系统中，一个物理上的信道，以固定的时间片将信道进行划分为更小的逻辑上的信道，每个这样的信道称之为一个时隙。例如，一个E1是2048Kbps（2M），通常划分为32个时隙（Slot），0时隙传输时钟同步信息以及告警等传输管理信息，1～31时隙每个时隙传输一路通话，或者一路信令。信令信令用于控制话路的接续或者用于通信设备之间交换数据信息。通过信令的交互，网络上的设备才知道怎样将两个用户之间的呼叫建立起来、才知道怎样将对话通过话路传输出去。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页信令链路物理上，传输语音的信道称之话路，传输信令的时隙称之为信令链路。七号信令中，...
