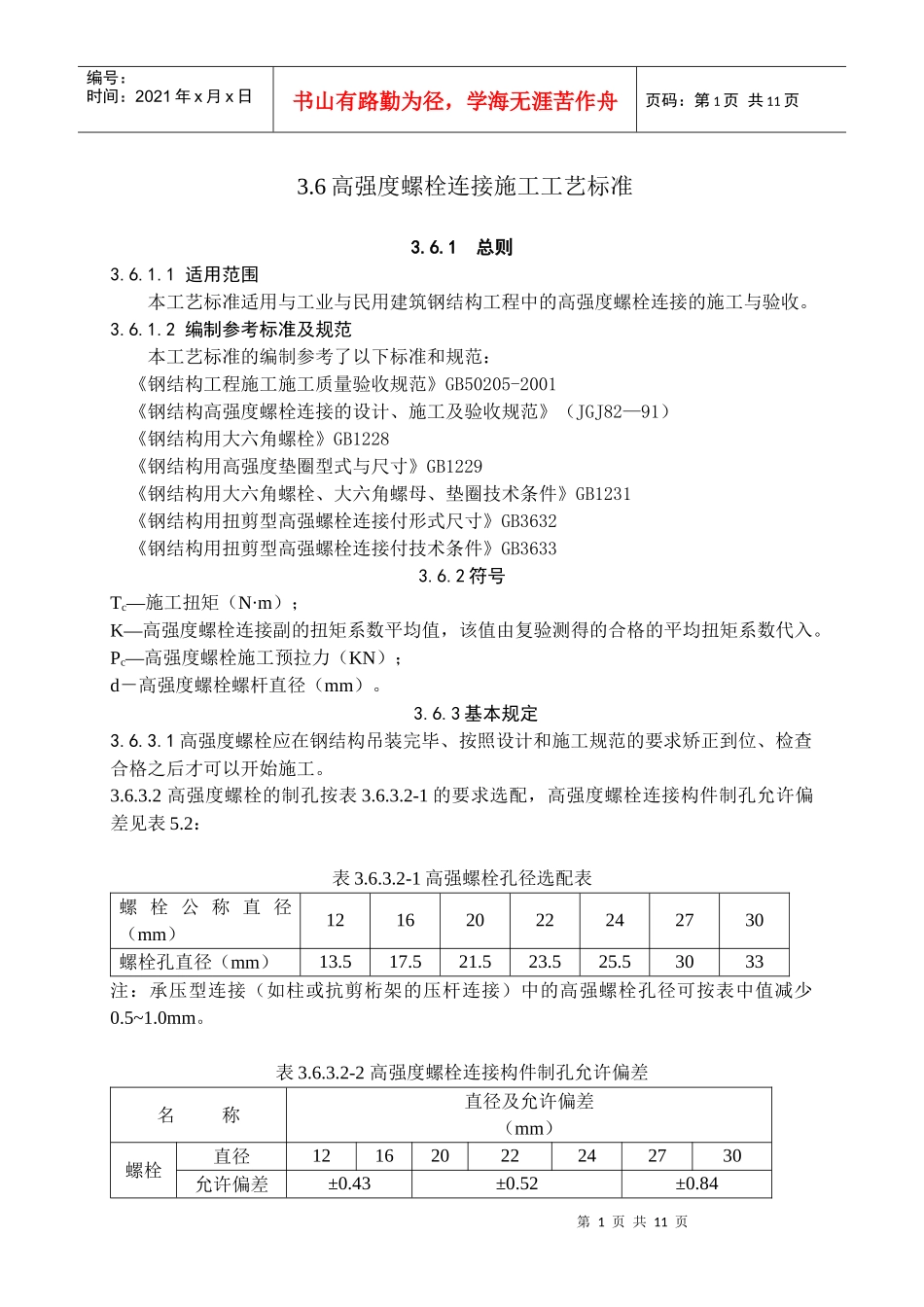

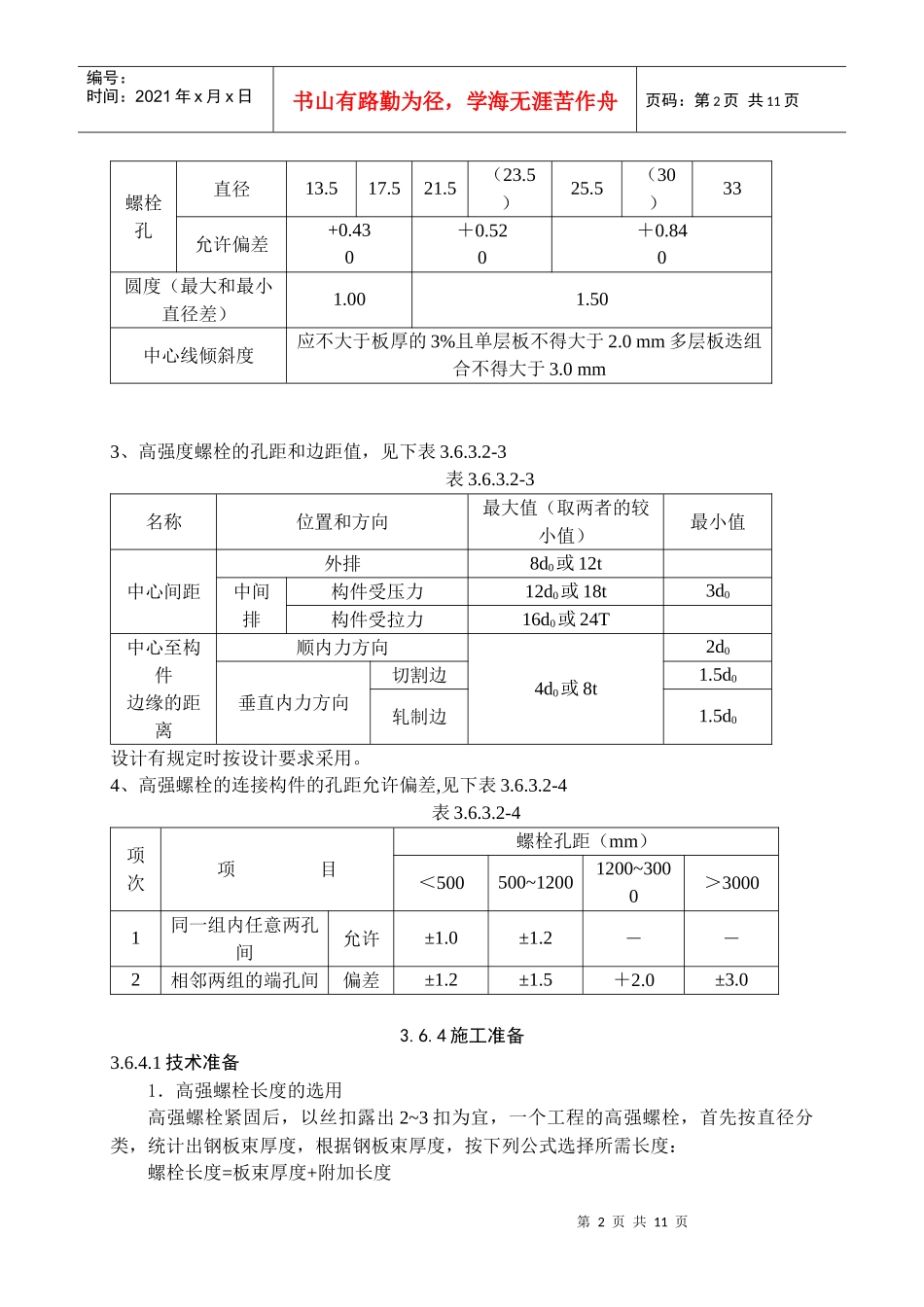

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页3.6高强度螺栓连接施工工艺标准3.6.1总则3.6.1.1适用范围本工艺标准适用与工业与民用建筑钢结构工程中的高强度螺栓连接的施工与验收。3.6.1.2编制参考标准及规范本工艺标准的编制参考了以下标准和规范：《钢结构工程施工施工质量验收规范》GB50205-2001《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82—91）《钢结构用大六角螺栓》GB1228《钢结构用高强度垫圈型式与尺寸》GB1229《钢结构用大六角螺栓、大六角螺母、垫圈技术条件》GB1231《钢结构用扭剪型高强螺栓连接付形式尺寸》GB3632《钢结构用扭剪型高强螺栓连接付技术条件》GB36333.6.2符号Tc—施工扭矩（N·m）；K—高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。Pc—高强度螺栓施工预拉力（KN）；d－高强度螺栓螺杆直径（mm）。3.6.3基本规定3.6.3.1高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后才可以开始施工。3.6.3.2高强度螺栓的制孔按表3.6.3.2-1的要求选配，高强度螺栓连接构件制孔允许偏差见表5.2：表3.6.3.2-1高强螺栓孔径选配表螺栓公称直径（mm）12162022242730螺栓孔直径（mm）13.517.521.523.525.53033注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强螺栓孔径可按表中值减少0.5~1.0mm。表3.6.3.2-2高强度螺栓连接构件制孔允许偏差名称直径及允许偏差（mm）螺栓直径12162022242730允许偏差±0.43±0.52±0.84第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页螺栓孔直径13.517.521.5（23.5）25.5（30）33允许偏差+0.430＋0.520＋0.840圆度（最大和最小直径差）1.001.50中心线倾斜度应不大于板厚的3%且单层板不得大于2.0mm多层板迭组合不得大于3.0mm3、高强度螺栓的孔距和边距值，见下表3.6.3.2-3表3.6.3.2-3名称位置和方向最大值（取两者的较小值）最小值中心间距外排8d0或12t中间排构件受压力12d0或18t3d0构件受拉力16d0或24T中心至构件边缘的距离顺内力方向4d0或8t2d0垂直内力方向切割边1.5d0轧制边1.5d0设计有规定时按设计要求采用。4、高强螺栓的连接构件的孔距允许偏差,见下表3.6.3.2-4表3.6.3.2-4项次项目螺栓孔距（mm）＜500500~12001200~3000＞30001同一组内任意两孔间允许±1.0±1.2－－2相邻两组的端孔间偏差±1.2±1.5＋2.0±3.03.6.4施工准备3.6.4.1技术准备1．高强螺栓长度的选用高强螺栓紧固后，以丝扣露出2~3扣为宜，一个工程的高强螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度+附加长度第3页共11页第2页共11页螺栓的性能等级螺栓轴力螺栓直径（mm）螺栓等级螺栓直径编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页螺栓长度取整为5㎜的倍数，余数2舍3进，对于长度特别长的可以取为10㎜的整倍数进行归类。国产高强螺栓的附加长度可参考表3.6.4.15-1螺栓直径（mm）12162022242730大六角高强度螺栓（mm）25303540455055扭剪型高强度螺栓（mm）253035402．施工轴力与终拧力矩的换算表3.6.4.1-2和表3.6.4.1-2列出了一般国产和进口（日本产）高强度螺栓允许的施工轴力。设计给出了轴力时按设计要求施工，如果设计没有给出高强度螺栓的轴力要求，我们可按该表选用，施工轴力比设计轴力一般要增加5%。表3.6.4.1-2国产大六角头高强螺栓施工轴力（单位：KN）8.8级10.9级设计轴力施工轴力设计轴力施工轴力M1245455560M167075100110M20110120155170M22135150190210M24155170225250M27205225290320M30250275355390表3.6.4.1-3进口高强度螺栓的轴力（单位：KN）F8TF10TF11T设计轴力施工轴力设计轴力施工轴力设计轴力施工轴力M1685.293.710.611.711.212.3M2013.314.616.518.217.419.1M2216.518.220.522.621.623.8M2419.221.123.826.225.127.6对于大六角高强度螺栓，施工时必须把施工轴力换算为施工扭矩作为施工控制参数。大六角头高强度螺栓施工扭矩可由下式确定：Tc=K·Pc·d第4页共11页第3页共11页编号：...
