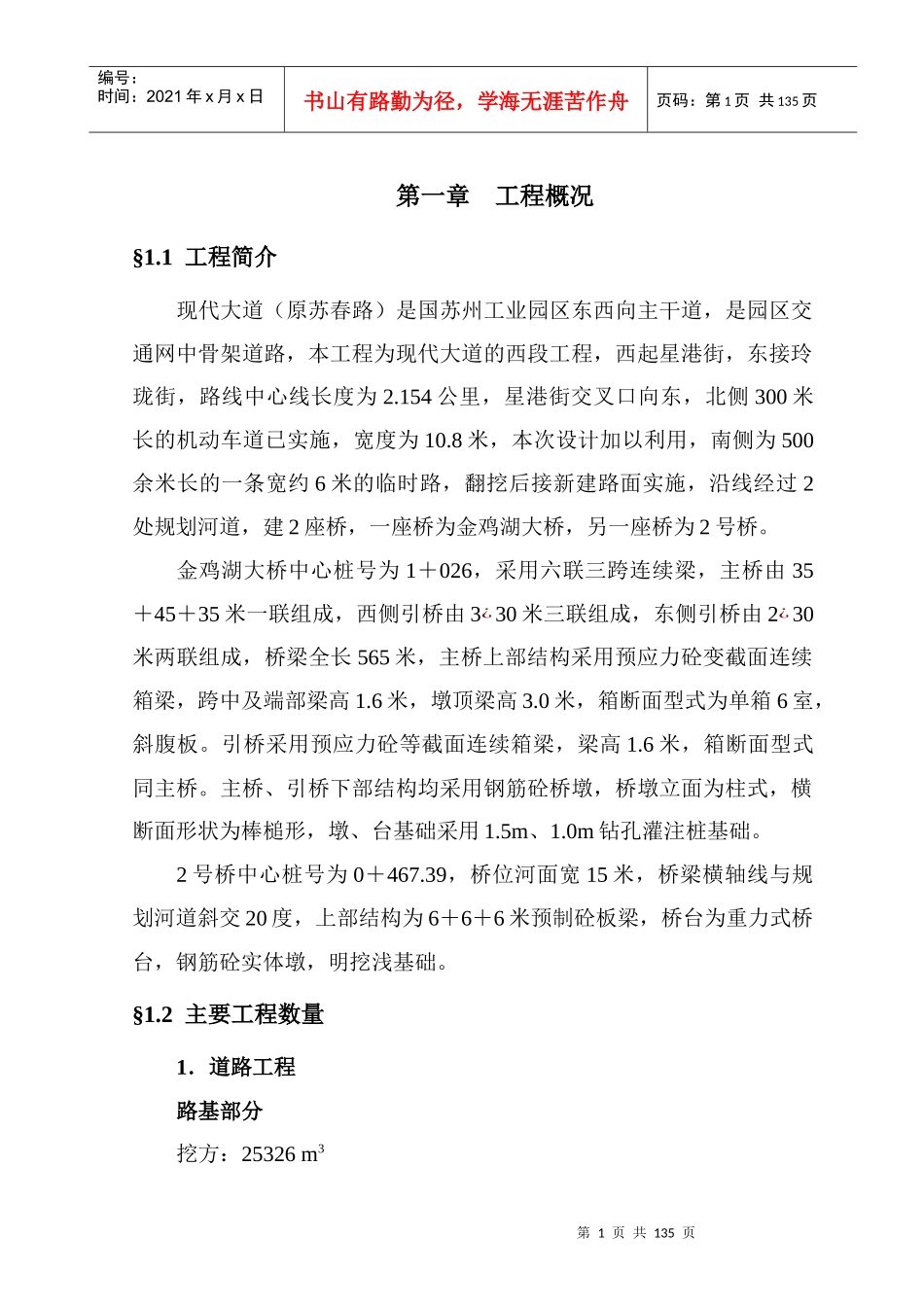

第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共135页第一章工程概况§1.1工程简介现代大道（原苏春路）是国苏州工业园区东西向主干道，是园区交通网中骨架道路，本工程为现代大道的西段工程，西起星港街，东接玲珑街，路线中心线长度为2.154公里，星港街交叉口向东，北侧300米长的机动车道已实施，宽度为10.8米，本次设计加以利用，南侧为500余米长的一条宽约6米的临时路，翻挖后接新建路面实施，沿线经过2处规划河道，建2座桥，一座桥为金鸡湖大桥，另一座桥为2号桥。金鸡湖大桥中心桩号为1＋026，采用六联三跨连续梁，主桥由35＋45＋35米一联组成，西侧引桥由3¿30米三联组成，东侧引桥由2¿30米两联组成，桥梁全长565米，主桥上部结构采用预应力砼变截面连续箱梁，跨中及端部梁高1.6米，墩顶梁高3.0米，箱断面型式为单箱6室，斜腹板。引桥采用预应力砼等截面连续箱梁，梁高1.6米，箱断面型式同主桥。主桥、引桥下部结构均采用钢筋砼桥墩，桥墩立面为柱式，横断面形状为棒槌形，墩、台基础采用1.5m、1.0m钻孔灌注桩基础。2号桥中心桩号为0＋467.39，桥位河面宽15米，桥梁横轴线与规划河道斜交20度，上部结构为6＋6＋6米预制砼板梁，桥台为重力式桥台，钢筋砼实体墩，明挖浅基础。§1.2主要工程数量1．道路工程路基部分挖方：25326m3第2页共135页第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共135页填方：151519m3挖除沥青路面：3293m2外运土方：126163m3行车道部分整理路床：64634m23cm细粒式沥青砼：55936m25cm中粒式沥青砼：52500m26cm粗粒式沥青砼：52500m236cm二灰碎石：61175m218cm二灰土：64634m2人行道部分人行道整理：14901m212cm二灰碎石：312m22．桥梁工程钻孔灌注桩：Φ1.5m372根，总长20832mΦ1.0m76根，总长2865mC20砼：3283m3C25砼：43450m3C30砼：16128m3C40砼：2540m3C50砼：20600m3Φj15.24钢绞线：817t钢筋：6655.2t第3页共135页第2页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共135页§1.3工程特点（1）、金鸡湖大桥地处金鸡湖一侧,桥墩均处于水中,水深约为4米,施工时需修截水坝拦水，清除淤泥，淤泥厚1米左右，工程量大。（2）、该工程地处市区，文明施工、环保要求高。（3）、工期紧迫：招标文件要求，本标段2003年2月20日开工，2004年2月20日竣工，工期仅为12个月，由于金鸡湖大桥结构较复杂，工程项目较多，使得工期较为紧迫。第4页共135页第3页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共135页第二章编制依据§2.1编制依据（1）、金鸡湖大桥工程施工招标文件及补遗书。（2）、现行国家及苏州市有关公路、城市道路及桥梁工程设计、施工规范、验收评定标准及其它相关规定、标准。（3）、我单位对施工现场实地勘察、调查资料。（4）、我单位积累的成熟技术、科技成果、施工工法以及多年来从事同类工程的施工经验。（5）、我单位可调用到本标段工程的各类资源。§2.2编制原则1、按合同工期的要求，抓住关键，全面合理的安排施工人员、机械设备及施工进度计划，搞好工序衔接达到均衡生产，在保证工程质量、安全生产的前提下缩短工期。2、科学合理的配置资源，充分应用先进的科学技术和施工设备，做到机械化作业和标准化作业。3、强化质量管理，加强工序监控，做到事前预防，争创优质工程。4、强化内部管理，控制工程成本。5、文明施工、保护环境，严格控制施工噪声、扬尘、洒落。§2.3遵循的标准或规范遵循的标准或规范见下表（但不限于）以及国家及苏州市颁发的其他相关市政桥梁施工及验收规范、标准和规定。第5页共135页第4页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共135页遵循的标准或规范一览表序号遵循的标准或规范标准号1《市政桥梁工程质量检验评定标准》CJJ2-922《市政工程施工技术规程》CJJ11-933《城市道路施工及验收规范》4《市政道路工程质量检验评定标准》CJJ1-925《公路桥涵设计通用规范》JTJ021-896《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ022-857《...
