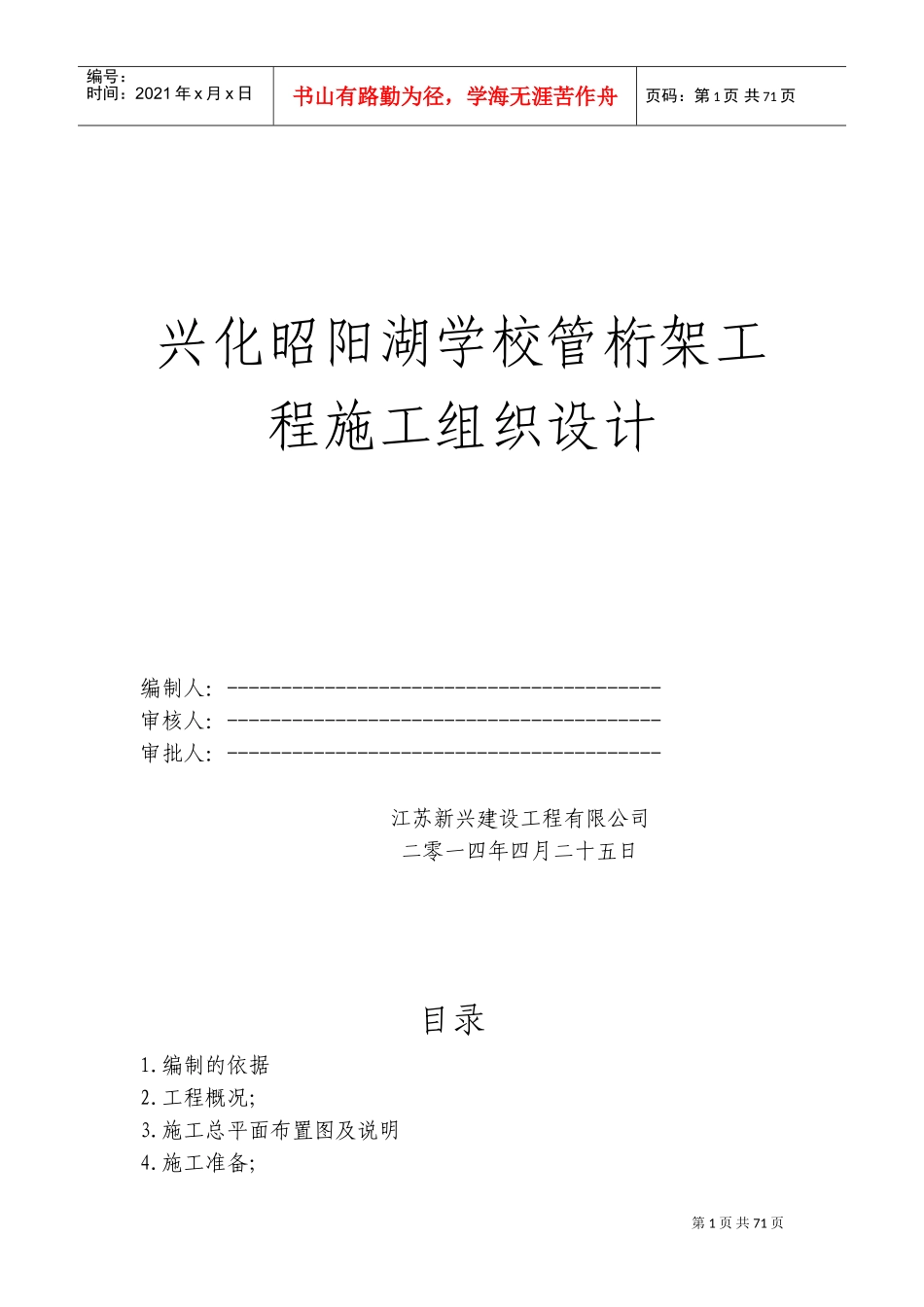

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页兴化昭阳湖学校管桁架工程施工组织设计编制人：----------------------------------------审核人：----------------------------------------审批人：----------------------------------------江苏新兴建设工程有限公司二零一四年四月二十五日目录1.编制的依据2.工程概况；3.施工总平面布置图及说明4.施工准备；第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页5.施工部署；6.主要工程项目的施工程序和施工方法及施工措施,7.管桁架的加工、焊接8.工程施工计划及其说明：9.工程质量目标及保证措施；10.施工技术及安全保证措施；11.现场文明施工管理；12.环保与环卫管理；13.施工测量控制方案；14.施工图节点构造深化设计措施及方案；15.服务及保修附表：（1）施工劳动力计划表（2）计划开工、竣工日期和施工进度网络图（3）施工总平面布置图1.编制依据1.1编制原则1.1.1严格执行国家基本建设程序、法律、标准、规范，发挥我公司的优势，遵守我公司的质量信誉方针，用我们的承诺和智慧雕塑时代的艺术精品。1.1.2科学的安排施工顺序，保证施工的连续性和均衡性，使各施工阶段之间互相搭接、衔接紧凑，力求达到快速优质、安全高效的管理。1.1.3全面贯彻执行公司ISO9001：2000质量管理体系（《质量手册》《程序文件》坚持质量第一、预防为主的原则。1.1.4加强工程项目优化配置及动态管理，确保现场双文明工程。（文明施工、文明现场）1.2编制依据1.2.1投标文件、相关设计文件1.2.2工程质量验收标准《建筑项目工程施工质量验收统一标准》（GB50300－2001）《钢结构工程施工质量验收标准》（GB50205－2001）1.1.3技术规范第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页《建筑钢结构焊接技术规程》（JGJ81－2002）《钢结构制作安装施工规程》（YB9254－1995）《网架结构设计与施工规程》（JGJ7-91）《网壳结构技术规程》（JGJ61-2003）《优质碳素结构钢》GB／T699—1999《普通碳素结构钢》GB／T700—2006《低合金高强度结构钢》GB／T1591—2008《结构用无缝管》GB／T8162—1999《直缝焊管》GB／T3091—2001《建筑钢结构焊接技术规程》JGJ81—2002《气焊、和电弧焊及气体保护焊坡口的基本形式与尺寸》（GB985－1988）《碳钢焊条》（GB／T5118－1995）《钢结构焊缝外形尺寸》（GB10854－1989）《焊接用钢丝》（GB1300－1977）《二氧化碳气体保护焊工艺规程》（JB／T9186－1999）1.1.4其它《建设建设安全生产管理条例》《工程建设标准强制性条文》《建筑施工安全检查标准》（JGJ59－2011）《建筑施工高处作业安全技术规范》（JGJ80－1991）《钢焊缝和超声波探伤方法和探伤结果分级》（GB／T11345－1989）2.工程概况2.1工程概述工程名称江宁市民中心幕墙钢结构工程管桁架部分工程地址小龙湾路，小龙湾桥旁建筑面积约600.54平方米第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页工程概况江宁市民中心幕墙钢结构工程管桁架部分主要由4榀屋架跨度约为22米的主桁架，6榀跨度约为509米的次桁架组成。工程总量约为70吨。2.2材料情况钢管:采用热扎无缝钢管,材质Q345B钢板:Q345B焊接材料:手工电弧焊焊条：E404E506系列焊条气体保护电弧焊焊丝：H08A2.3钢结构特点及施工重点一、现场施工条件有限，桁架跨度大，节点复杂，施工高度较高，考虑到工期紧，现采用散装的方式在满堂脚手架上拼装。二、现场焊接量大，高空全位置焊接，焊接变形和收缩不易控制，必须制定合理的焊接顺序。三、结构在安装阶段整体稳定性差，采用满堂脚手架作为钢桁架安装施工过程中的临时支撑以保证桁架安装过程中受力合理、结构稳四、工期紧迫，对此必须投入大量的资源，因地制宜，建立合理的组织机构，进行科学管理，减少环节，确保施工的顺利进展，最终达到工期的要求。3.施工总平面布置及说明3.1根据本工程施工的实际需要，按不同的施工地点和场合，结合标准化施工的管理的要求，本工程现场总平面布置时，遵循科学、合理...
