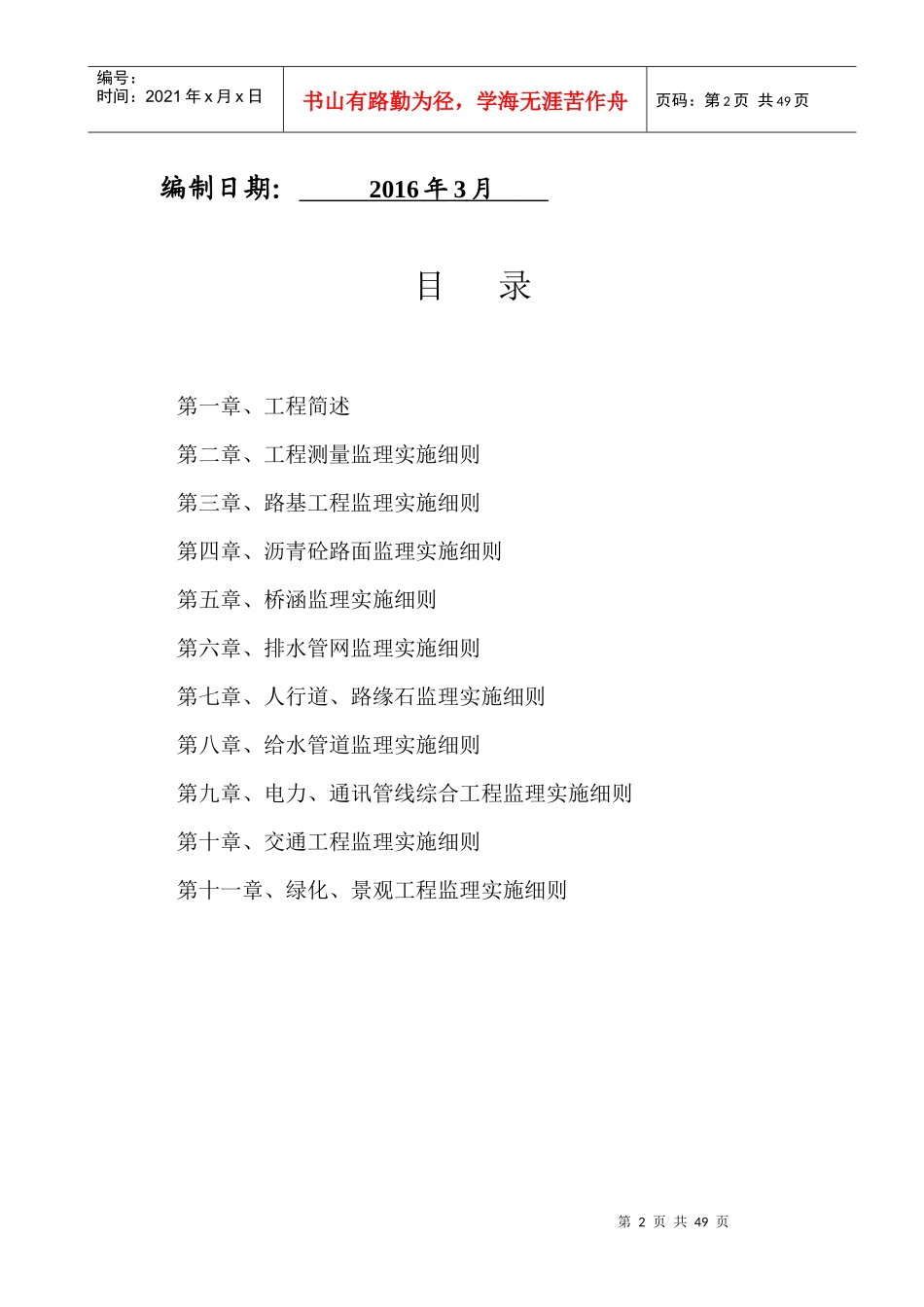

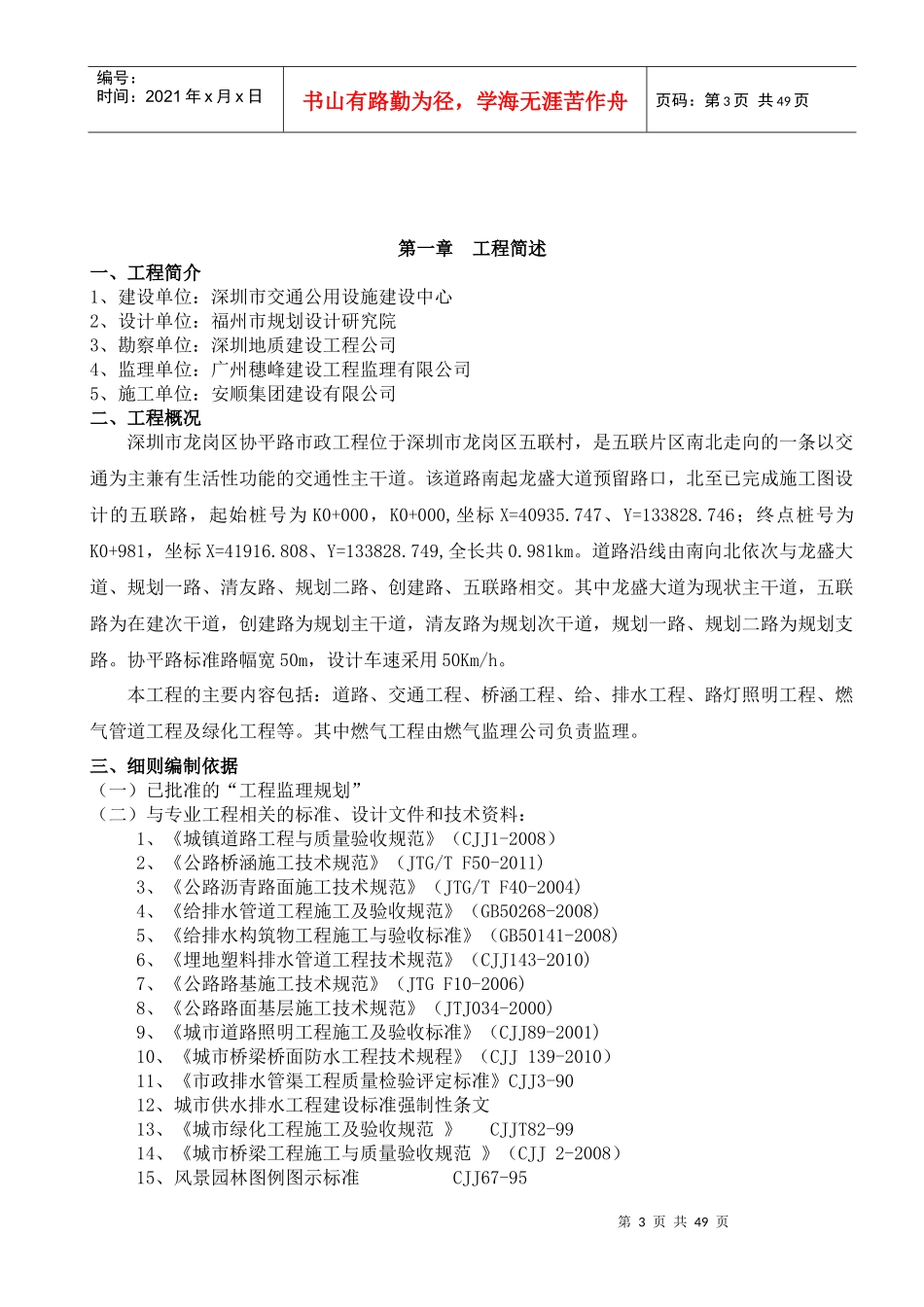

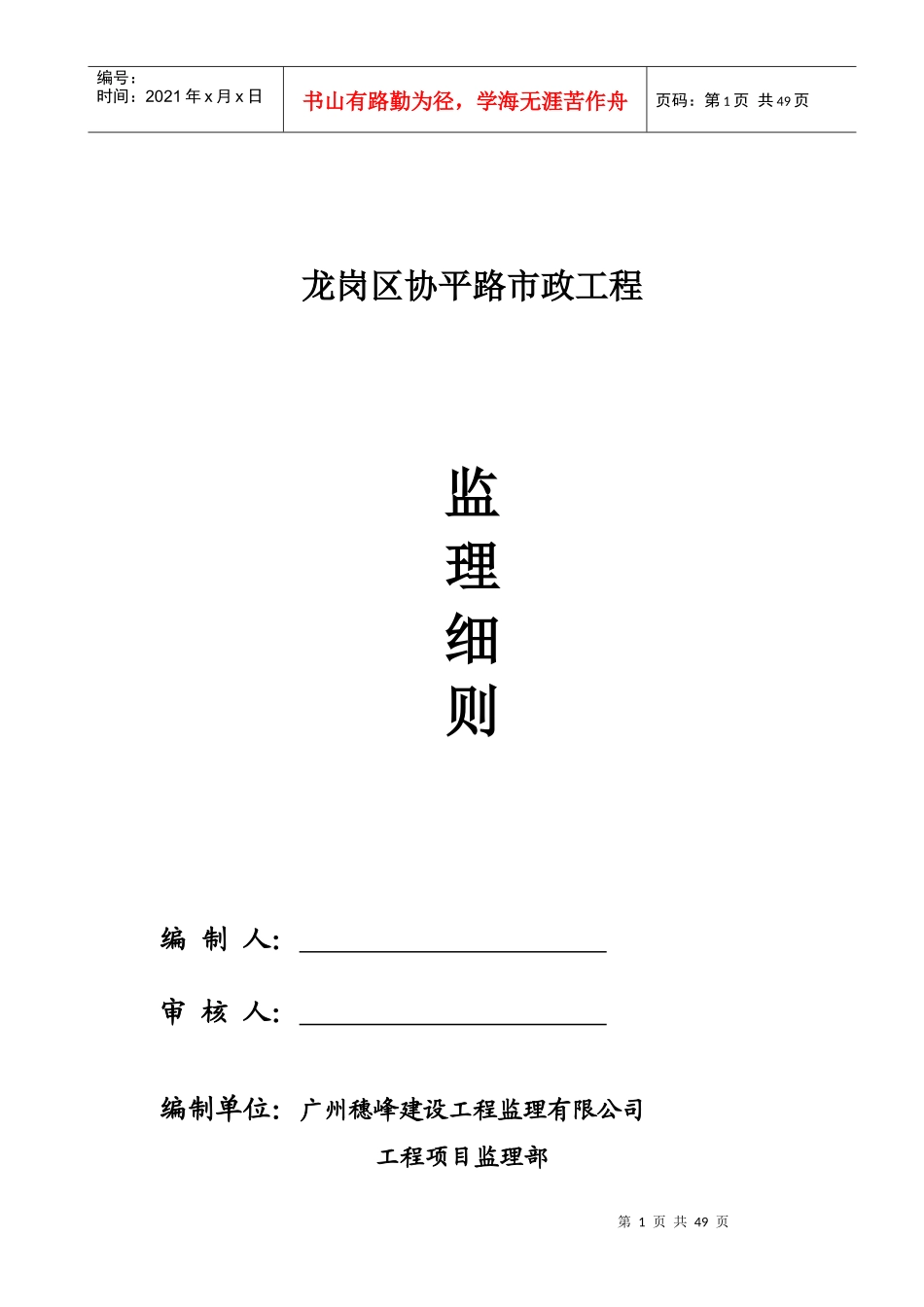

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页龙岗区协平路市政工程监理细则编制人：审核人：编制单位：广州穗峰建设工程监理有限公司工程项目监理部第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页编制日期：2016年3月目录第一章、工程简述第二章、工程测量监理实施细则第三章、路基工程监理实施细则第四章、沥青砼路面监理实施细则第五章、桥涵监理实施细则第六章、排水管网监理实施细则第七章、人行道、路缘石监理实施细则第八章、给水管道监理实施细则第九章、电力、通讯管线综合工程监理实施细则第十章、交通工程监理实施细则第十一章、绿化、景观工程监理实施细则第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页第一章工程简述一、工程简介1、建设单位：深圳市交通公用设施建设中心2、设计单位：福州市规划设计研究院3、勘察单位：深圳地质建设工程公司4、监理单位：广州穗峰建设工程监理有限公司5、施工单位：安顺集团建设有限公司二、工程概况深圳市龙岗区协平路市政工程位于深圳市龙岗区五联村，是五联片区南北走向的一条以交通为主兼有生活性功能的交通性主干道。该道路南起龙盛大道预留路口，北至已完成施工图设计的五联路，起始桩号为K0+000，K0+000,坐标X=40935.747、Y=133828.746；终点桩号为K0+981，坐标X=41916.808、Y=133828.749,全长共0.981km。道路沿线由南向北依次与龙盛大道、规划一路、清友路、规划二路、创建路、五联路相交。其中龙盛大道为现状主干道，五联路为在建次干道，创建路为规划主干道，清友路为规划次干道，规划一路、规划二路为规划支路。协平路标准路幅宽50m，设计车速采用50Km/h。本工程的主要内容包括：道路、交通工程、桥涵工程、给、排水工程、路灯照明工程、燃气管道工程及绿化工程等。其中燃气工程由燃气监理公司负责监理。三、细则编制依据（一）已批准的“工程监理规划”（二）与专业工程相关的标准、设计文件和技术资料：1、《城镇道路工程与质量验收规范》（CJJ1-2008）2、《公路桥涵施工技术规范》（JTG/TF50-2011)3、《公路沥青路面施工技术规范》（JTG/TF40-2004)4、《给排水管道工程施工及验收规范》（GB50268-2008)5、《给排水构筑物工程施工与验收标准》（GB50141-2008)6、《埋地塑料排水管道工程技术规范》（CJJ143-2010)7、《公路路基施工技术规范》（JTGF10-2006)8、《公路路面基层施工技术规范》（JTJ034-2000)9、《城市道路照明工程施工及验收标准》（CJJ89-2001)10、《城市桥梁桥面防水工程技术规程》（CJJ139-2010）11、《市政排水管渠工程质量检验评定标准》CJJ3-9012、城市供水排水工程建设标准强制性条文13、《城市绿化工程施工及验收规范》CJJT82-9914、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）15、风景园林图例图示标准CJJ67-95第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页16、施工合同17、委托监理合同18、已批准的各项工程《施工组织设计方案》19、《建设工程监理规范》GB50319-2000(三)国家建设部颁制的“建设监理试行规定”、“建设工程监理规范”、“监理实施细则”以及有关国家、地方法律、法规、招标文件、合同文件等。第二章工程测量监理实施细则一、道路工程的监理工作流程：（见附图一）二、测量放样监理工作流程：（见附图二）1、测量放样监理工作要点：（1）监理人员在熟悉设计文件及图纸的基础上，会同承包人、设计单位或勘测部门在现场交接中线控制桩和水准点，并指示承包人对所有测量控制桩和水准点进行有效的保护，直到工程竣工验收结束。（2）监理工程师对业主提供的图纸资料和勘测单位现场交桩获得的原始定线资料，进行复查和校核，确保原始定线方位、水准点高程准确无误，如有丢失或损坏时，应通过业主由勘测单位补定。（3）监理工程师应审核和检查承包人提交的施工放样报验单及测量资料。对进行检查验收合格的，及时给予书面认可，发现差错，应及时通知承包人重测，合格后再予以书面...
