聚醚醚酮(Poly ether ether Ketone ,PEEK)详细介绍VIP免费

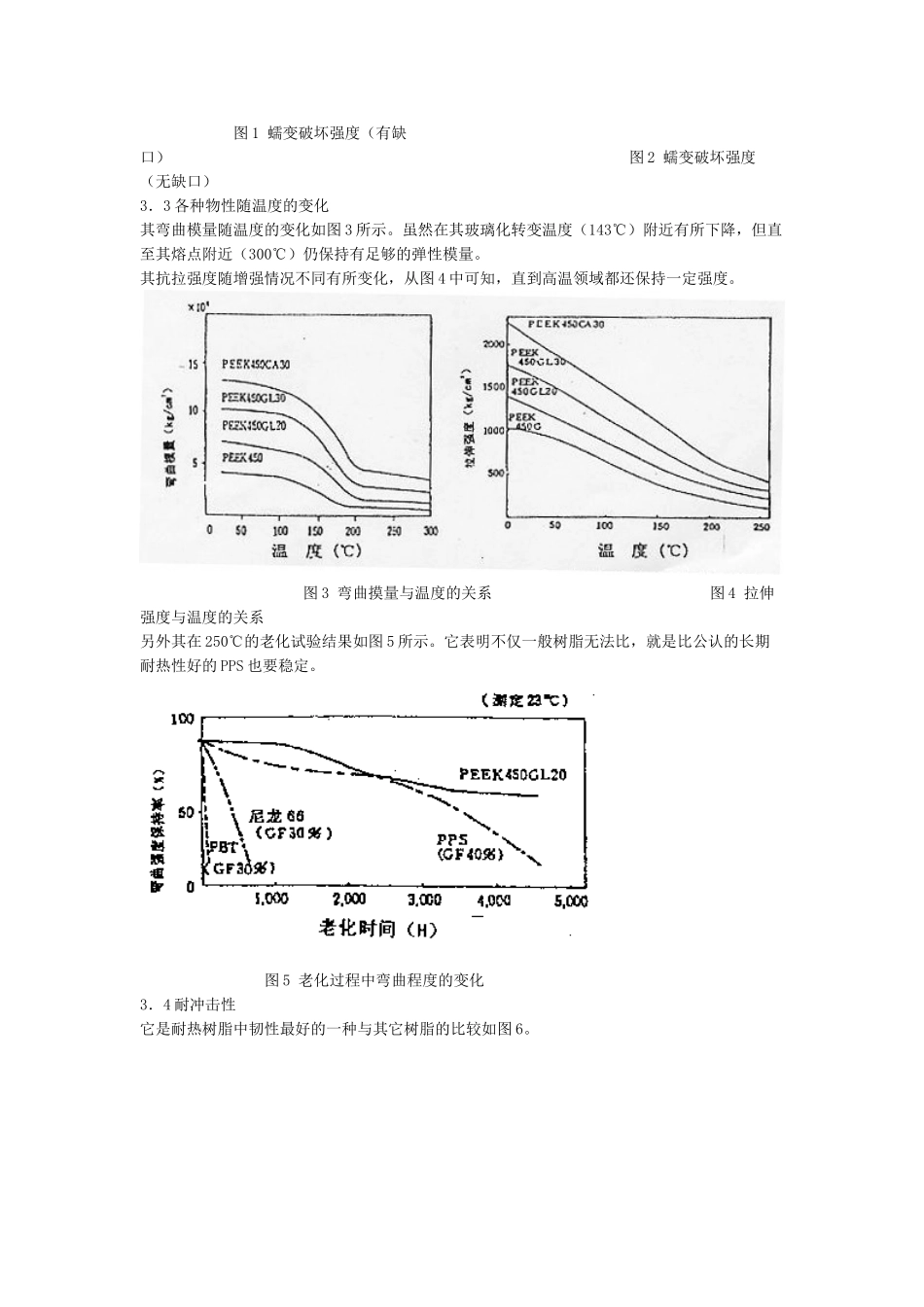

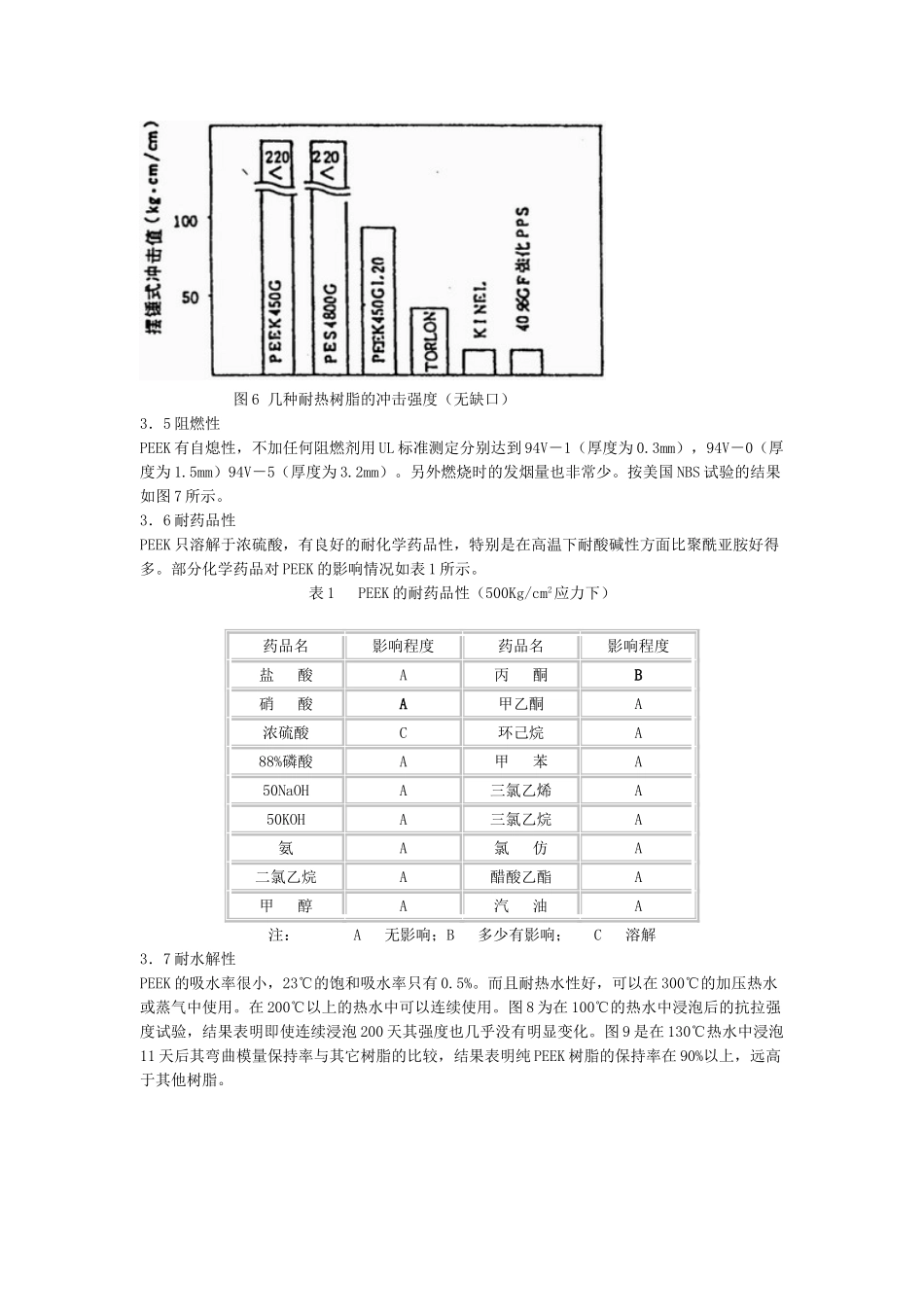

聚醚醚酮（PolyetheretherKetone，PEEK）详细介绍聚醚醚酮（PolyetheretherKetone，PEEK）树脂是一种新型特种工程塑料。具有可与聚酰亚胺相匹敌的特性，被称为超耐热性热塑性树脂。A、分解温度：560℃；B、能很好流动的温度：350℃～400℃；一．化学结构二．特长PEEK是芳香族结晶型热塑性高分子材料。其熔点为334℃，具有下述很具魅力的特性；（1）短期耐热性：玻璃纤维或碳纤维增强后其热变形温度可以达到300℃以上。（2）长期耐热性：UL温度指数（RTI）为250℃。（3）韧性：是一种非常柔韧的树脂。（4）阻燃性：达到UL94V－0级（1.5mm），有自熄性，燃烧时发烟量是所有树脂中最少的。（5）耐腐蚀性/耐药品性：除浓硫酸外无溶剂能侵蚀它。（6）耐热水性(可在200～300℃蒸汽中使用)。（7）耐疲劳及耐蠕变性(是热塑性塑料中最高的；（8）加工成型性：除可注射成型外，还可适用各种成型方法；三．主要特性3.1耐热性虽然未增强的纯树脂的热变形温度只有160℃，但用玻璃纤维、碳纤维增强后，热变形温度可达300℃以上。按长期连续使用温度的评价方法UL温度指数测定（RTI）为250℃。3．2机械特性PEEK在室温时的抗蠕变性能如图1，2所示。即不论有无缺口都比其它耐热性树脂高得多。时间（分）时间（分）图1蠕变破坏强度（有缺口）图2蠕变破坏强度（无缺口）3．3各种物性随温度的变化其弯曲模量随温度的变化如图3所示。虽然在其玻璃化转变温度（143℃）附近有所下降，但直至其熔点附近（300℃）仍保持有足够的弹性模量。其抗拉强度随增强情况不同有所变化，从图4中可知，直到高温领域都还保持一定强度。图3弯曲摸量与温度的关系图4拉伸强度与温度的关系另外其在250℃的老化试验结果如图5所示。它表明不仅一般树脂无法比，就是比公认的长期耐热性好的PPS也要稳定。图5老化过程中弯曲程度的变化3．4耐冲击性它是耐热树脂中韧性最好的一种与其它树脂的比较如图6。图6几种耐热树脂的冲击强度（无缺口）3．5阻燃性PEEK有自熄性，不加任何阻燃剂用UL标准测定分别达到94V－1（厚度为0.3mm），94V－0（厚度为1.5mm）94V－5（厚度为3.2mm）。另外燃烧时的发烟量也非常少。按美国NBS试验的结果如图7所示。3．6耐药品性PEEK只溶解于浓硫酸，有良好的耐化学药品性，特别是在高温下耐酸碱性方面比聚酰亚胺好得多。部分化学药品对PEEK的影响情况如表1所示。表1PEEK的耐药品性（500Kg/cm2应力下）药品名影响程度药品名影响程度盐酸A丙酮B硝酸A甲乙酮A浓硫酸C环己烷A88%磷酸A甲苯A50NaOHA三氯乙烯A50KOHA三氯乙烷A氨A氯仿A二氯乙烷A醋酸乙酯A甲醇A汽油A注：A无影响；B多少有影响；C溶解3．7耐水解性PEEK的吸水率很小，23℃的饱和吸水率只有0.5%。而且耐热水性好，可以在300℃的加压热水或蒸气中使用。在200℃以上的热水中可以连续使用。图8为在100℃的热水中浸泡后的抗拉强度试验，结果表明即使连续浸泡200天其强度也几乎没有明显变化。图9是在130℃热水中浸泡11天后其弯曲模量保持率与其它树脂的比较，结果表明纯PEEK树脂的保持率在90%以上，远高于其他树脂。图8100℃热水浸泡后拉伸强度的变化图9130℃热水浸泡11天后弯曲强度保持率3．8耐磨性具有相当于聚酰亚胺的良好耐磨性，其具体数值如表2所示。表2PEEK的耐磨性（Taber磨擦）样品对磨材质磨耗量纯PEEK树脂H10wheel2.7×10–4纯PEEK树脂S17wheel9.7×10–43．9耐疲劳性在所有树脂中具有最好的耐疲劳性，图10是与其它树脂的对比。图10耐疲劳性比较（无缺口23℃）3．10耐辐照性耐γ辐照的能力很强，超过了通用树脂中耐辐照性最好的聚苯乙烯。可以做成γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力的高性能电线。3．11耐剥离性PEEK的耐剥离性很好，因此可制成包覆很薄的电线或电磁线，并可在苛刻条件下使用。剥离试验的结果如表3所示。表3机械剥离温度（℃）负荷（Kg）201051504134293．12电性能PEEK具有良好的电绝缘性能，并可保持到很高的温度范围。其介电损耗在高频情况下也很小。其介电损耗的频率依赖性和温度依赖性及体积电阻的温度依赖性分别如图11，12，13所示。图11介电损耗与频率的关系图12介电耗损与温度的关系图13体积电阻与温度的关系四．加工...
