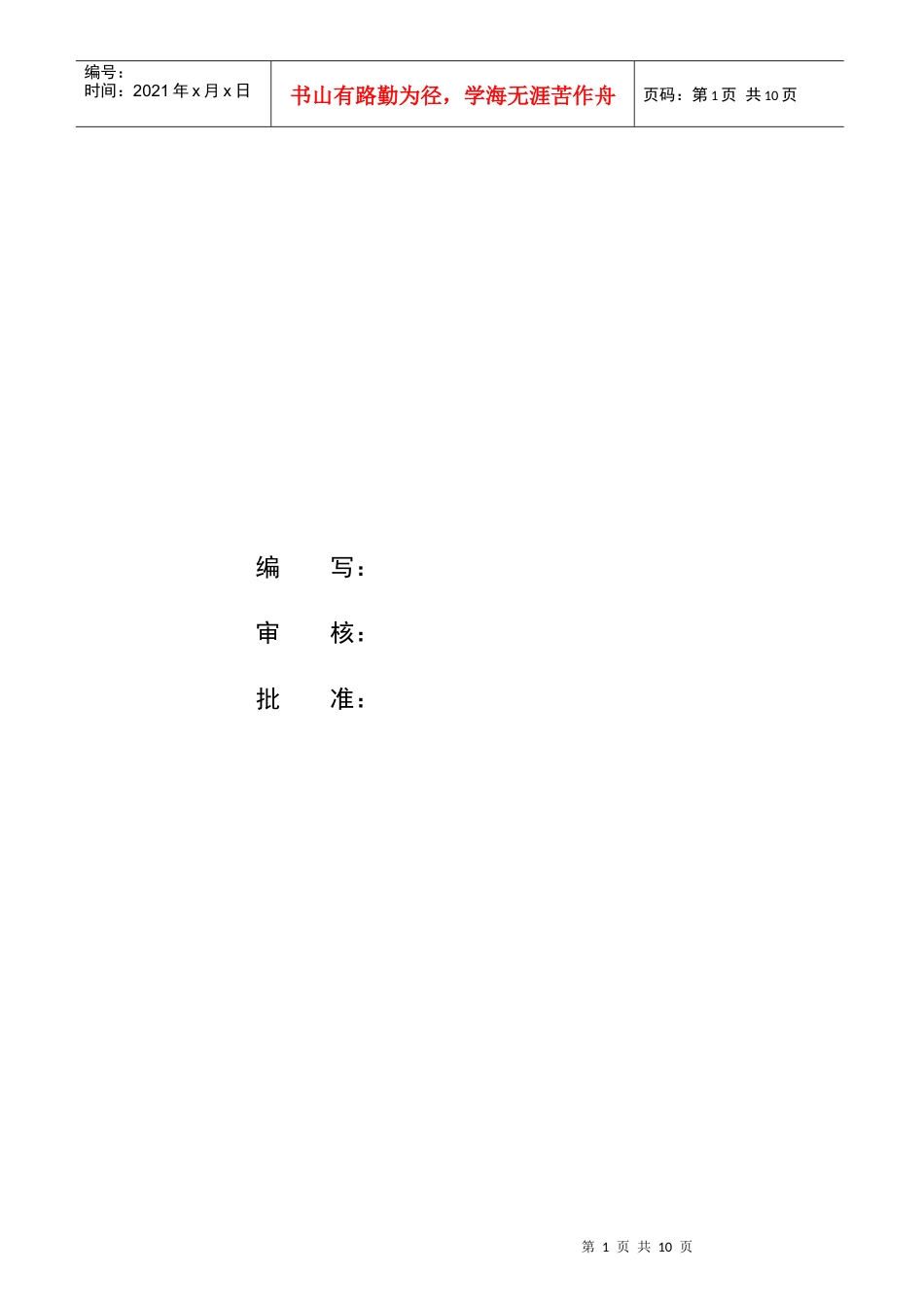

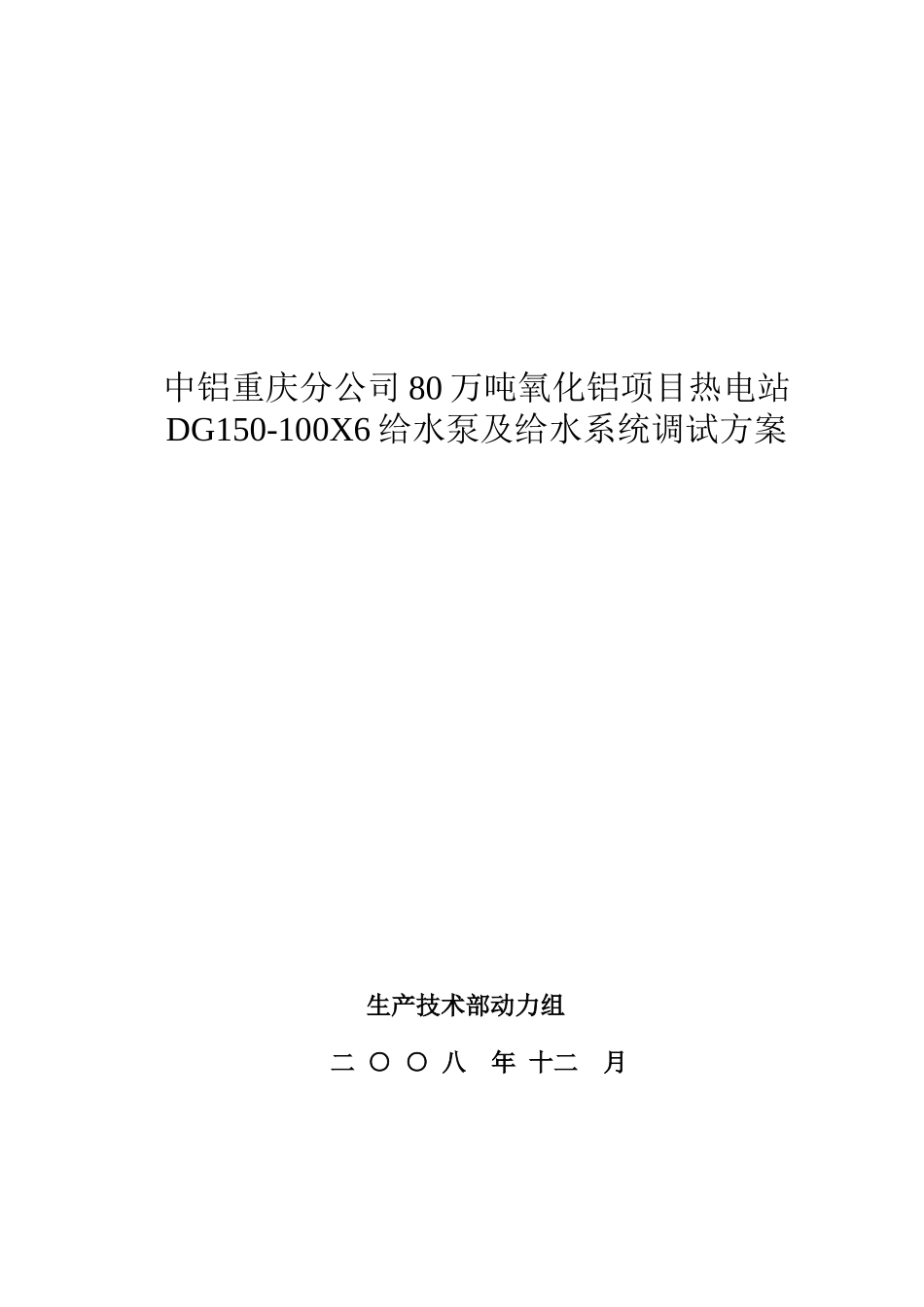

生产技术部动力组二○○八年十二月中铝重庆分公司80万吨氧化铝项目热电站DG150-100X6给水泵及给水系统调试方案第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页编写：审核：批准：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1调试目的通过调试，检验设备安装质量，消除设备及系统缺陷，使系统合理可靠运行，满足汽轮发电机组运行要求。2编制依据2.1《电力建设安全施工管理规定》2.2《火力发电厂基本建设工程启动及竣工验收规程》2.3《火电工程启动调试工作规定》2.4《火电工程调整试运质量检验及评定标准》2.5《电力建设施工及验收技术规范》(汽机篇)2.6《电力建设安全工作规程》(火力发电厂部分)2.7《给水泵安装使用说明书》沈阳水泵厂3、试车领导机构及职责3.1试车领导小组组长：副组长：成员：3.2各单位职责3.2.1xxx公司（调试单位）3.2.1.1负责试运措施（方案）的编制工作，并进行技术交底；3.2.1.2负责给水泵及给水系统试运的技术指导工作；3.2.1.3负责试运参数的记录及整理工作；3.2.1.4参加分部试运后的验收签证；3.2.1.5编写调试报告。3.2.2动力厂3.2.2.1负责试运期间的组织工作和具体启动措施的实施；3.2.2.2组织运行人员熟悉现场设备系统，学习启动操作措施、运行规程及有关规章制度。3.2.2.3负责系统试运中的启停，运行调整及事故处理；3.2.2.4负责试运期间的运行操作工作；3.2.2.5准备运行的规程、工具、和记录报表等；3.2.2.6负责试运中的巡检及正常维护工作；3.2.3重庆电力建设总公司3.2.3.1负责试运设备的检修、维护及消缺工作；3.2.3.2负责调试临时设施的制作安装，以及调试完成后的系统恢复工作4区域及工艺描述系统范围包括四台电动给水泵、除氧器、给水管路及给水再循环管路，管路冲洗主要是给水管路的冲洗。5主要设备技术规范第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页给水泵厂家沈阳水泵厂型号DG150-100X6流量120-180t/h进口压力0.12MPa电动机厂家兰州兰电电机有限公司型号YKK450-2电压10KV功率450KW6主要工艺条件与技术指标控制要求符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。7试车时间计划安排（待定）8调试应具备的条件8.1给水泵润滑油系统清理干净，无杂质。8.2冷却水系统安装完毕并可投运。8.3泵轴瓦温度、电机轴承温度、电机定子绕组温度、泵吸入、吐出压力、平衡回水压力、给水流量等参数现场表计及计算机画面显示已投入，显示准确，热工、电气联锁保护能投入使用。8.4除氧器水箱维持中等水位，凝汽器补水系统投运正常。8.5给水泵应达到远操要求。9调试方法及步骤9.1电机空转（电机与泵不联接）9.1.1手动盘动电机转子，转动应轻快无卡涩、无异常响声。9.1.2电机进行电气试验，结果应符合要求。9.1.3检查油室油位不低于最低油位也不高于最高油位9.1.4冷却水系统投运后，调整使冷却水量适当（不四处飞溅为好）。9.1.5投入轴承温度、定子线圈温度保护，以及电机过流、差动、接地、过载保护。9.1.6试验各跳泵保护应正常，跳泵保护具体项目以电厂批准的热工保护整定值清册为准。9.1.7联锁保护试验正常后，解除给水泵进口水压低保护，以满足电机空转要求，然后将给水泵电机送上电源。9.1.8给水泵指定一专人负责事故按钮的操作，遇紧急情况立即按事故按钮停机。9.1.9远操启动电机，辨认电机旋转方向应正确。启动操作后1～2秒转子不动，应立即停机查找原因。电机若反转，应立即按事故按钮停机，断电，由电气人员进行换向。9.1.10电机转向正确，即在集控室CRT上操作启动电机，记录启动电流。如果启动10秒后电流未恢复正常应立即停机断电查找原因。9.1.11运转稳定后，测量电机转速和振动。9.1.12检查无异常后，电机应连续空转2小时，期间应注意轴承温升、电机线圈温升、第5页共10页第4页共...
