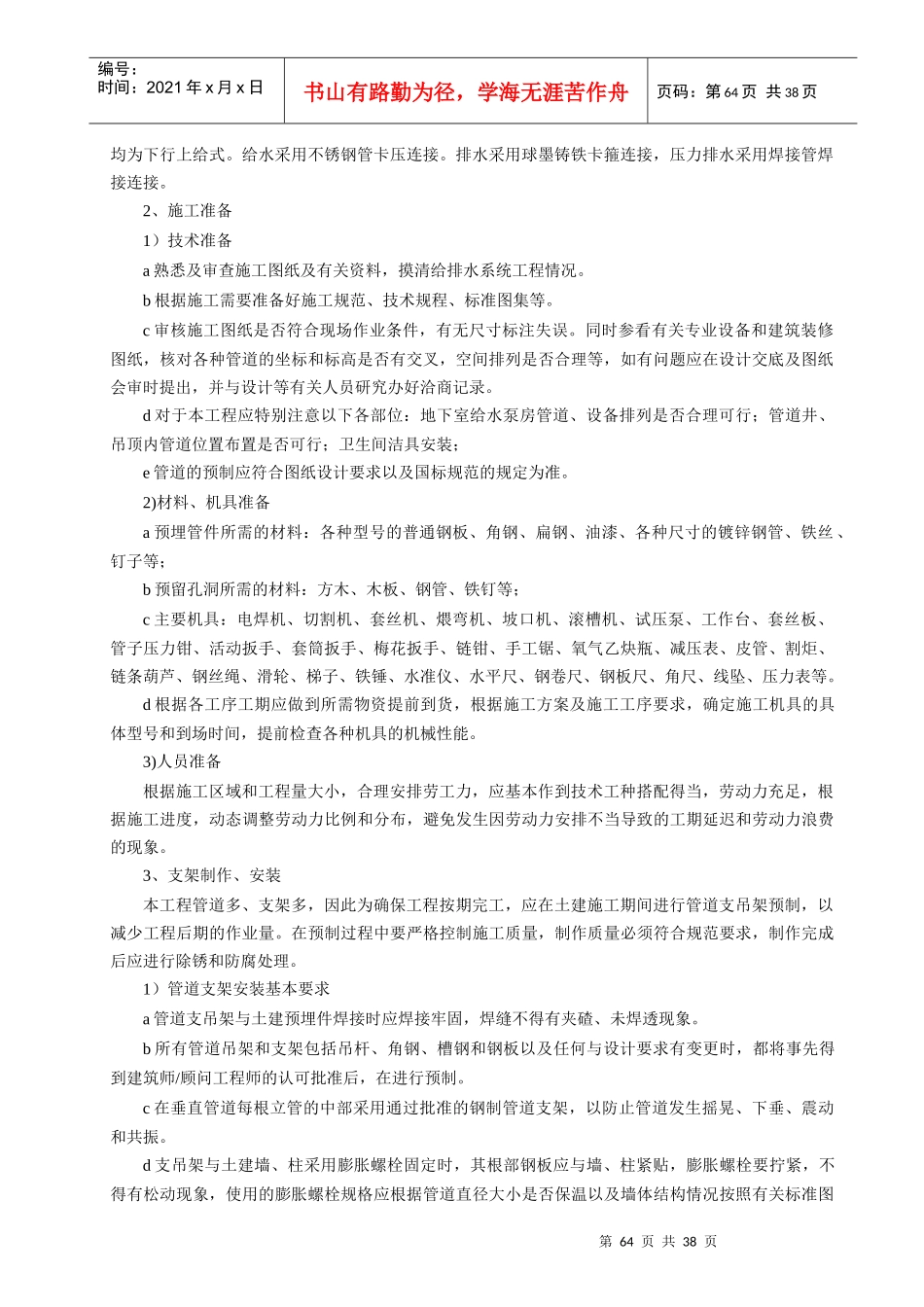

第63页共38页现场测绘绘制加工图管道预制管道试验管道安装支吊架制作卫生器具的安装设备安装卫生器具满水试验保温系统冲洗、消毒单机试运系统调试预留预埋支吊架安装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第63页共38页第三章给排水消防安装施工方案第一节给排水消防安装方案1.工艺流程图一、给排水工程施工工艺1、简介本给排水系统包含给水系统、热水系统、污废水排水系统。其中，压力供水系统分区形式相同，第64页共38页第63页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第64页共38页均为下行上给式。给水采用不锈钢管卡压连接。排水采用球墨铸铁卡箍连接，压力排水采用焊接管焊接连接。2、施工准备1）技术准备a熟悉及审查施工图纸及有关资料，摸清给排水系统工程情况。b根据施工需要准备好施工规范、技术规程、标准图集等。c审核施工图纸是否符合现场作业条件，有无尺寸标注失误。同时参看有关专业设备和建筑装修图纸，核对各种管道的坐标和标高是否有交叉，空间排列是否合理等，如有问题应在设计交底及图纸会审时提出，并与设计等有关人员研究办好洽商记录。d对于本工程应特别注意以下各部位：地下室给水泵房管道、设备排列是否合理可行；管道井、吊顶内管道位置布置是否可行；卫生间洁具安装；e管道的预制应符合图纸设计要求以及国标规范的规定为准。2)材料、机具准备a预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的镀锌钢管、铁丝、钉子等；b预留孔洞所需的材料：方木、木板、钢管、铁钉等；c主要机具：电焊机、切割机、套丝机、煨弯机、坡口机、滚槽机、试压泵、工作台、套丝板、管子压力钳、活动扳手、套筒扳手、梅花扳手、链钳、手工锯、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子、铁锤、水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。d根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。3)人员准备根据施工区域和工程量大小，合理安排劳工力，应基本作到技术工种搭配得当，劳动力充足，根据施工进度，动态调整劳动力比例和分布，避免发生因劳动力安排不当导致的工期延迟和劳动力浪费的现象。3、支架制作、安装本工程管道多、支架多，因此为确保工程按期完工，应在土建施工期间进行管道支吊架预制，以减少工程后期的作业量。在预制过程中要严格控制施工质量，制作质量必须符合规范要求，制作完成后应进行除锈和防腐处理。1）管道支架安装基本要求a管道支吊架与土建预埋件焊接时应焊接牢固，焊缝不得有夹碴、未焊透现象。b所有管道吊架和支架包括吊杆、角钢、槽钢和钢板以及任何与设计要求有变更时，都将事先得到建筑师/顾问工程师的认可批准后，在进行预制。c在垂直管道每根立管的中部采用通过批准的钢制管道支架，以防止管道发生摇晃、下垂、震动和共振。d支吊架与土建墙、柱采用膨胀螺栓固定时，其根部钢板应与墙、柱紧贴，膨胀螺栓要拧紧，不得有松动现象，使用的膨胀螺栓规格应根据管道直径大小是否保温以及墙体结构情况按照有关标准图第65页共38页第64页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第65页共38页集规定选用。e所有管道支吊架均可调节高度管道，吊杆安装时，应对吊杆进行调直，不得有弯曲、歪斜现象。f钢制管道及管件，将采用钢制支架；铜质管道及管件安装时，应将与其接触的钢制支架上衬垫外聚四氟乙烯垫，并应保证衬垫紧密，有效可靠；装设在建筑外墙上的雨水管，将采用不锈钢制管道支架、螺栓、垫圈及螺帽。g阀门附近及其他大管径管道上需支撑的配件均将设置支架，对于与水泵直接连接的管道，也将安装支架，防止过度的应力作用在水泵接口上。h管道不保温时，其支、吊架应与管材紧密接触，管卡及吊环要上紧，管道保温时，管道与支架之间设置管托并与钢管和支架同时焊牢，管托高度应比管道保温厚度大10～15mm，钢管与吊杆之间应焊接吊耳，吊耳高度应比保温厚度大20～30mm。i管道支吊架应在管道铺设前安装，支吊架安装标高、坐标...
