通用LED显示屏控制系统VIP免费

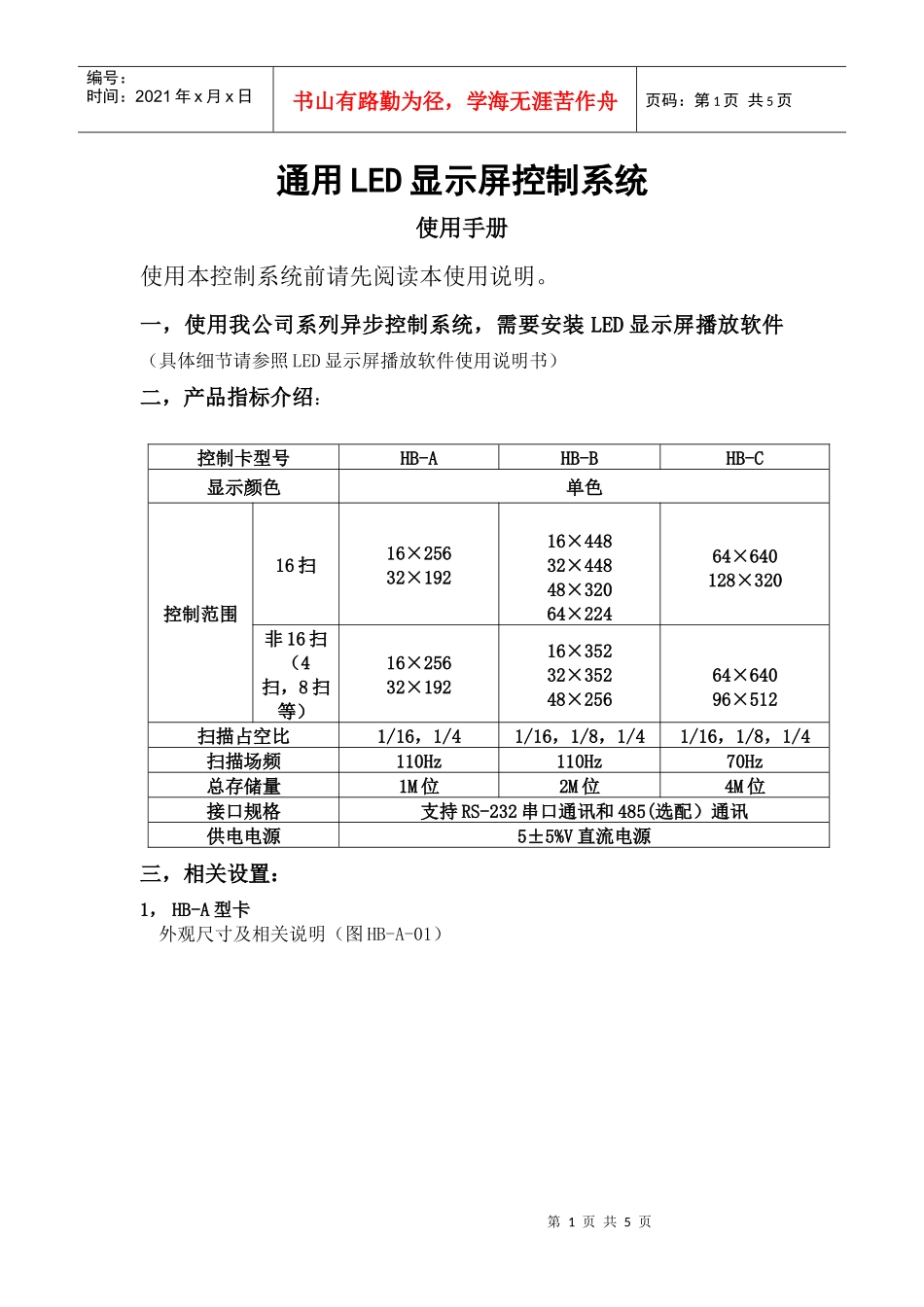

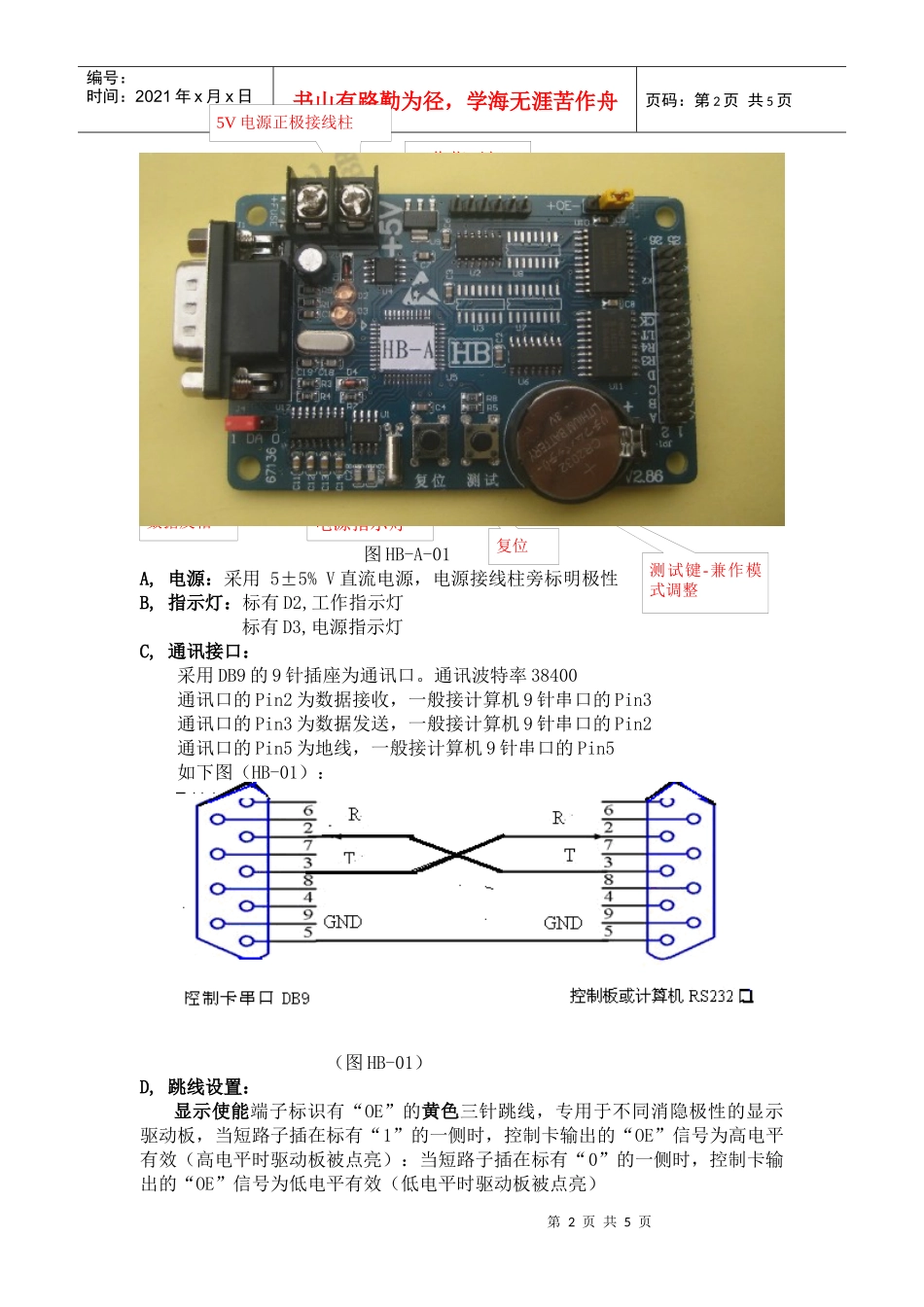

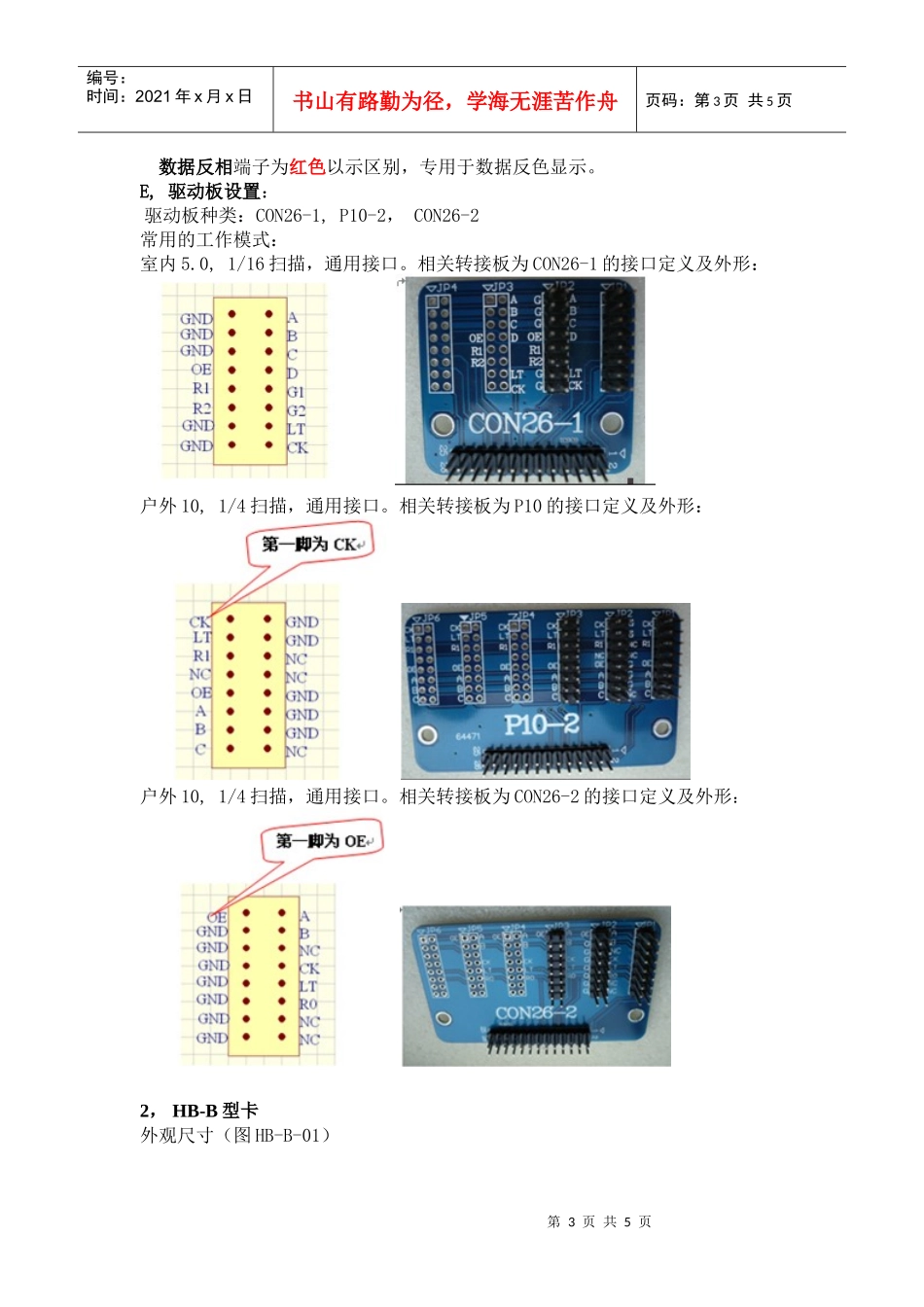

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页通用LED显示屏控制系统使用手册使用本控制系统前请先阅读本使用说明。一，使用我公司系列异步控制系统，需要安装LED显示屏播放软件（具体细节请参照LED显示屏播放软件使用说明书）二，产品指标介绍：控制卡型号HB-AHB-BHB-C显示颜色单色控制范围16扫16×25632×19216×44832×44848×32064×22464×640128×320非16扫（4扫，8扫等）16×25632×19216×35232×35248×25664×64096×512扫描占空比1/16，1/41/16，1/8，1/41/16，1/8，1/4扫描场频110Hz110Hz70Hz总存储量1M位2M位4M位接口规格支持RS-232串口通讯和485(选配）通讯供电电源5±5%V直流电源三，相关设置：1，HB-A型卡外观尺寸及相关说明（图HB-A-01）第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图HB-A-01A,电源：采用5±5%V直流电源，电源接线柱旁标明极性B,指示灯：标有D2,工作指示灯标有D3,电源指示灯C,通讯接口：采用DB9的9针插座为通讯口。通讯波特率38400通讯口的Pin2为数据接收，一般接计算机9针串口的Pin3通讯口的Pin3为数据发送，一般接计算机9针串口的Pin2通讯口的Pin5为地线，一般接计算机9针串口的Pin5如下图（HB-01）：（图HB-01）D,跳线设置：显示使能端子标识有“OE”的黄色三针跳线，专用于不同消隐极性的显示驱动板，当短路子插在标有“1”的一侧时，控制卡输出的“OE”信号为高电平有效（高电平时驱动板被点亮）：当短路子插在标有“0”的一侧时，控制卡输出的“OE”信号为低电平有效（低电平时驱动板被点亮）数据反相显示使能工作指示灯电源指示灯5V电源正极接线柱测试键-兼作模式调整复位第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页数据反相端子为红色以示区别，专用于数据反色显示。E,驱动板设置：驱动板种类：CON26-1,P10-2，CON26-2常用的工作模式：室内5.0,1/16扫描，通用接口。相关转接板为CON26-1的接口定义及外形：户外10,1/4扫描，通用接口。相关转接板为P10的接口定义及外形：户外10,1/4扫描，通用接口。相关转接板为CON26-2的接口定义及外形：2，HB-B型卡外观尺寸（图HB-B-01）第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页图HB-B-01（外观尺寸及设置与HB-A基本相同）另外HB-B还支持1/8扫描模式。3，HB-C型卡外观尺寸及相关说明（图HB-C01-01）A,电源：同HB-A,HB-B均为5±5%V直流电源，电源接线柱旁标明极性B,指示灯：LED为工作指示灯C,通讯口及跳线设置:同HB-A,HB-B。D,驱动板设置：同HB-B四，全套配件清单：控制卡，排线，转接板（CON26-1,CON-26-2,P10-2之一）,光盘一张五，使用方法：工作指示灯数据反相显示使能5V电源正极接线柱测试键-兼作模式调整复位电源指示灯5V电源正极接线柱模式调整显示使能数据反相复位第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页1，检查5V电源是否正常，各个接口线路是否正确连线(例如：HB-A控制5.016扫单元板—图HB-A-02)(注意事项：1,电源连接。2,控制卡与转接板连接3,转接板与单元板连接）2，确认连线正确后给与上电：3，此时联机启动“LED显示屏播放软件”即启动之前安装的（具体软件操作细节请参见）六，工作模式转换该系列卡默认使用P104扫的单元板，如须匹配其他单元板，须进行扫描模式的切换：先按照如上图连好目标单元板，确认连接无误后，给与上电（电源指示灯被点亮）；1，长按测试键三秒后松开，此时屏幕会出现持续的闪烁，表明已进入显示模式调整状态，随即松开按键；2，此时显示屏可能会显示花乱，重复单次按下测试键，直到屏幕上清晰出现“数据”两个字，表明模式已经选择正确，按下复位键退出调整模式。控制卡扫描模式即已调好，系统即可正常工作。FYI-LEDϵͳv2.76.lnk
