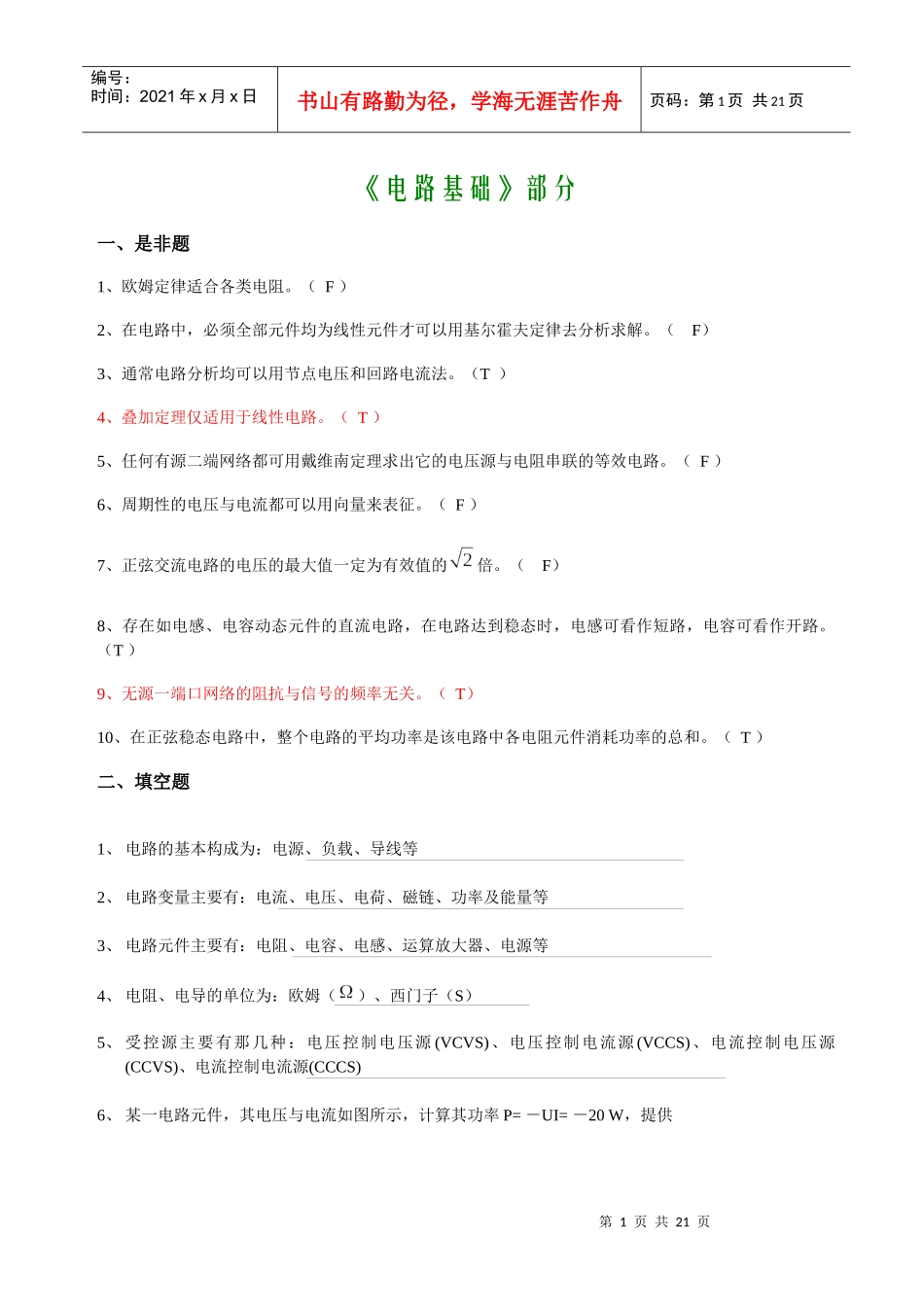

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页《电路基础》部分一、是非题1、欧姆定律适合各类电阻。（F）2、在电路中，必须全部元件均为线性元件才可以用基尔霍夫定律去分析求解。（F）3、通常电路分析均可以用节点电压和回路电流法。（T）4、叠加定理仅适用于线性电路。（T）5、任何有源二端网络都可用戴维南定理求出它的电压源与电阻串联的等效电路。（F）6、周期性的电压与电流都可以用向量来表征。（F）7、正弦交流电路的电压的最大值一定为有效值的倍。（F）8、存在如电感、电容动态元件的直流电路，在电路达到稳态时，电感可看作短路，电容可看作开路。（T）9、无源一端口网络的阻抗与信号的频率无关。（T）10、在正弦稳态电路中，整个电路的平均功率是该电路中各电阻元件消耗功率的总和。（T）二、填空题1、电路的基本构成为：电源、负载、导线等2、电路变量主要有：电流、电压、电荷、磁链、功率及能量等3、电路元件主要有：电阻、电容、电感、运算放大器、电源等4、电阻、电导的单位为：欧姆（）、西门子（S）5、受控源主要有那几种：电压控制电压源(VCVS)、电压控制电流源(VCCS)、电流控制电压源(CCVS)、电流控制电流源(CCCS)6、某一电路元件，其电压与电流如图所示，计算其功率P=－UI=－20W，提供第2页共21页第1页共21页2A10V编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页7、节点电压法是以独立节点电压为参变量列写KCL方程，网孔电流法是以独立网孔电流为参变量列写KVL方程。8、叠加原理，戴维宁定理适用于线性电路。9、理想运算放大器电路运算符合开环增益无穷大或虚短和输入电阻无穷大输出电阻为零或虚断两个条件。10、电容器的V-A关系为，电感器的V-A关系为11、集总线性电感线圈中磁通链与感应电势的关系是,与激励电流i的关系为12、电容和电感在时的换路原则是，13、零输入响应指动态电路中无外加激励电源，仅由动态元件初始储能所产生的响应，零状态响应指电路的初始状态为零由外加激励引起的响应14、电容器的储能为电场能量或电感器的储能为磁场能量或第3页共21页第2页共21页-108.6624060150编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页15、一阶动态电路在直流电源激励下的全响应可写为：16、复数的极坐标形式为复数的直角坐标形式为17、电流的相量形式为或者电压相量的时域形式为18、画出正弦量的时域波形19、KVL和KCL定律的相量形式分别为,20、电容C和电感L的容抗与感抗分别为，21、写出基本无源RC低通滤波器电路的网络函数：第4页共21页第3页共21页uiRu1gu1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页22、为某周期性的电压或电流，有效值的表达式为_。______。23、受控电源分为___VCVS__、_VCCS___、_CCVS____与_____CCCS__________四种，若受控系数为常数，则称为__线性________受控源。24、写出图示电阻R的VA关系：25、画出一种电压控制的电流受控源电路模型：26、集总线性电容的电荷q与所加电压的关系是,,与电流i的关系为27、已知关联方向电容器的电压初值及通过的电流i(t)，写出计算电容器两端电压的计算公式。二、计算题1、计算A点的电位。第5页共21页第4页共21页i3Ω1Ω8V5V8ΩA10Vui6Ω4Ω10i4AuTi6Ω4Ω10i1A编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页解：顺时针取回路电流i，则i=2，所以V。注：式子写正确得6分，结果2分3、用戴维南定理计算电压u解：1)计算Uoc，，4分2）计算Req加1A测试电流源法：第6页共21页第5页共21页i5mA1KΩΩ1μF10V1KΩΩuct=02KΩΩ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页则于是有：，所以，3分3）由等效电路得，1分答：u=19.6V3、如图所示的开关电路，计算uC(t)和i(t).解：uC(0+)=10+5=15VuC(∞)=24×15=7.5Vi(0+)=15−151=0Ai(∞)=(104+5×14)=3.75mAτ=2×22+2×10−3=1mAuC(t)=7.5(1+e−1000t)Vi(t)=3.75(1−e−1000t)mA4、试求下图所示电路，，若的实部与虚部均能变动，欲使获得最大功率，应为何值？第7页...
