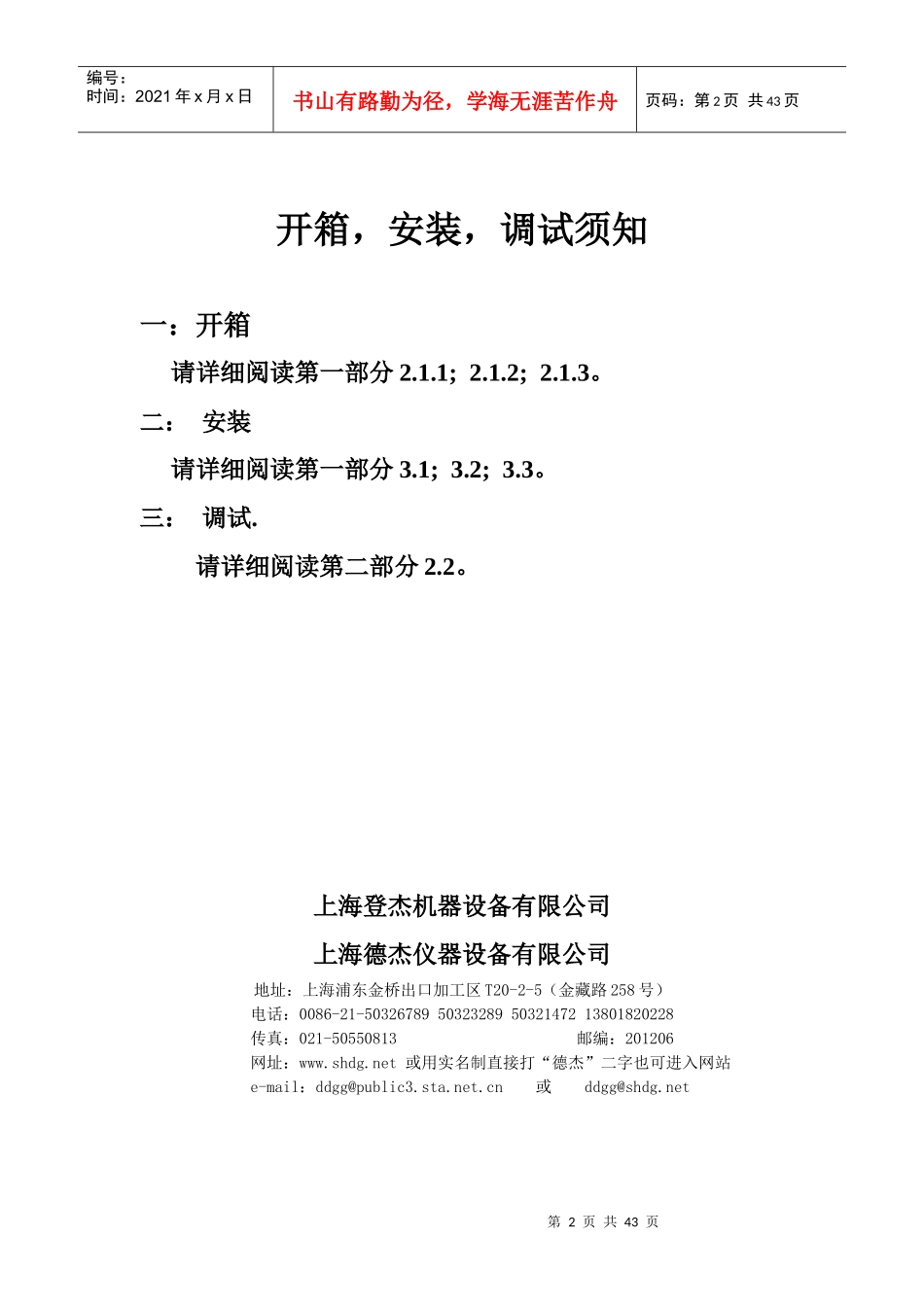

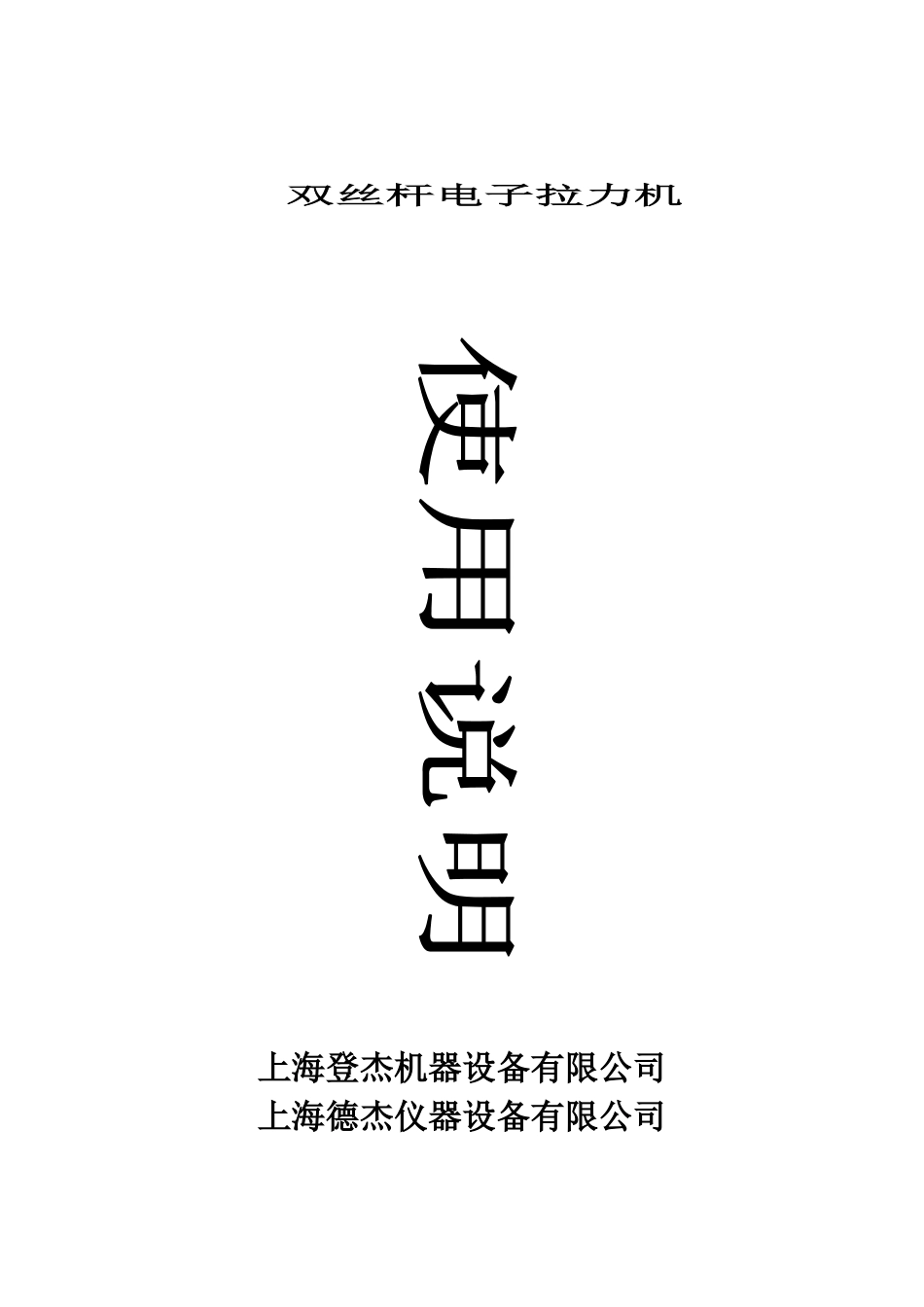

双丝杆电子拉力机上海登杰机器设备有限公司上海德杰仪器设备有限公司第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页开箱，安装，调试须知一：开箱请详细阅读第一部分2.1.1;2.1.2;2.1.3。二：安装请详细阅读第一部分3.1;3.2;3.3。三：调试.请详细阅读第二部分2.2。上海登杰机器设备有限公司上海德杰仪器设备有限公司地址：上海浦东金桥出口加工区T20-2-5（金藏路258号）电话：0086-21-50326789503232895032147213801820228传真：021-50550813邮编：201206网址：www.shdg.net或用实名制直接打“德杰”二字也可进入网站e-mail：ddgg@public3.sta.net.cn或ddgg@shdg.net第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页第一部分：安装1.技术特征：1.1工作条件与使用环境:1.1.1供电要求:供电要求为200V—240V交流电压，允许电压瞬间波动±2V，频率50HZ，最大需电量1000VA（如电压不能满足此要求，请自配在线式UPS）。1.1.2使用环境:温度范围10∽25℃湿度范围55∽75%RH1.2尺寸和重量:操作台部分地区1150ⅹ550ⅹ750mm机械部分760ⅹ460ⅹ1790mm整机重量约600kg1.3测量单位:国际单位:Mpa,N,mm,℃(高低温实验)1.4速度范围和精度:速度范围:1∽1000mm/min精度:±5%FS满足所有非金属试验精度标准要求,且电脑稳速。1.5拉伸行程:第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页夹持器间的有效行程为1000mm1.6测量范围:力值传感器型号值的1%--100%伸长0.01型模块600mm0.02型模块1200mm1.7测量精度:力值±0.5%无级挡伸长0.01型模块0.01mm0.02型模块0.02mm1.8试样宽度:根据所配夹持器而定。1.9负荷传感器:1.9.1DXLL100000型可配置多套传感器（万能机配）拉压传感器100000N拉/压，1000N拉/压，100N拉/压（100000N电子拉力机要根据用户定制）1.9.2DXLL50000型可配置多套传感器(万能机配)拉压传感器50000N拉/压,1000N拉/压,100N拉/压1.9.3DXLL20000型可配置多套传感器(万能机配)拉压传感器20000N拉/压,1000N拉/压,100N拉/压1.9.4DXLL10000型可配置多套传感器(万能机配)拉压传感器10000N拉/压,1000N拉/压,100N拉/压第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页1.9.5DXLL5000型可配置多套传感器(万能机配)拉压传感器5000N拉/压,100N拉/压1.9.6DXLL3000型可配置两套传感器拉压传感器3000N拉/压,100N拉/压(选配)1.9.7DXLL1000型可配置两套传感器拉压传感器1000N拉/压,100N拉/压(选配)1.10特点：<1>．．全自动测力系统，无级档——自动保证精度．<2>．．力值超量程允许设计——安全，且容量扩大．<3>．．自动标准力，标准长校正系统——可由任何计量部门进行傻瓜式计量校准．<4>．．自动感应式气动夹具—专利,优于进口机．<5>．．超低阻力测长系统.<6>．．大力矩英国伺服电机驱动--低噪音，高可靠.<7>．．高级精密滚珠双丝杆平稳传动施力．<8>．．不锈钢外壳.<9>．．试验自动返程定位为西德位置传感器式——自动，安全．<10>．．力，长测量的基本配置为：美国品牌力传感器,日本品牌光电编码器——常期稳定型有保证．<11>．．全部曲线彩色喷墨打印．第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页中文全功能Windows98版电拉软件,具有操作简单,运行可靠,试验范围广等特点.1.11打印机:彩色喷墨打印,用A4纸张。1.12横梁速度控制:做试样时，横梁速度由计算机主画面中的参数设置来设置横梁的移动速度。手动时，用手动遥控盒控制横梁的上下移动，分慢速100mm/min和快速600mm/min二档，也可用计算机主画面中的“功能设置”中的“点速设置”来任意设置手动遥控盒中的控制速度(设置慢速)。1.13安全措施:具有超负荷保护装置，当力传感器承受的负荷超过计算机参数设置的保护停力时，计算机自动切断电动机供电回路。上下两个非接触式位置传感器，限制住了横梁上下移动的极限位置，保证横梁不会与底座和传感器相碰撞。2.开箱须知：开箱前，必须先检查外部木箱在运输过程中的...
