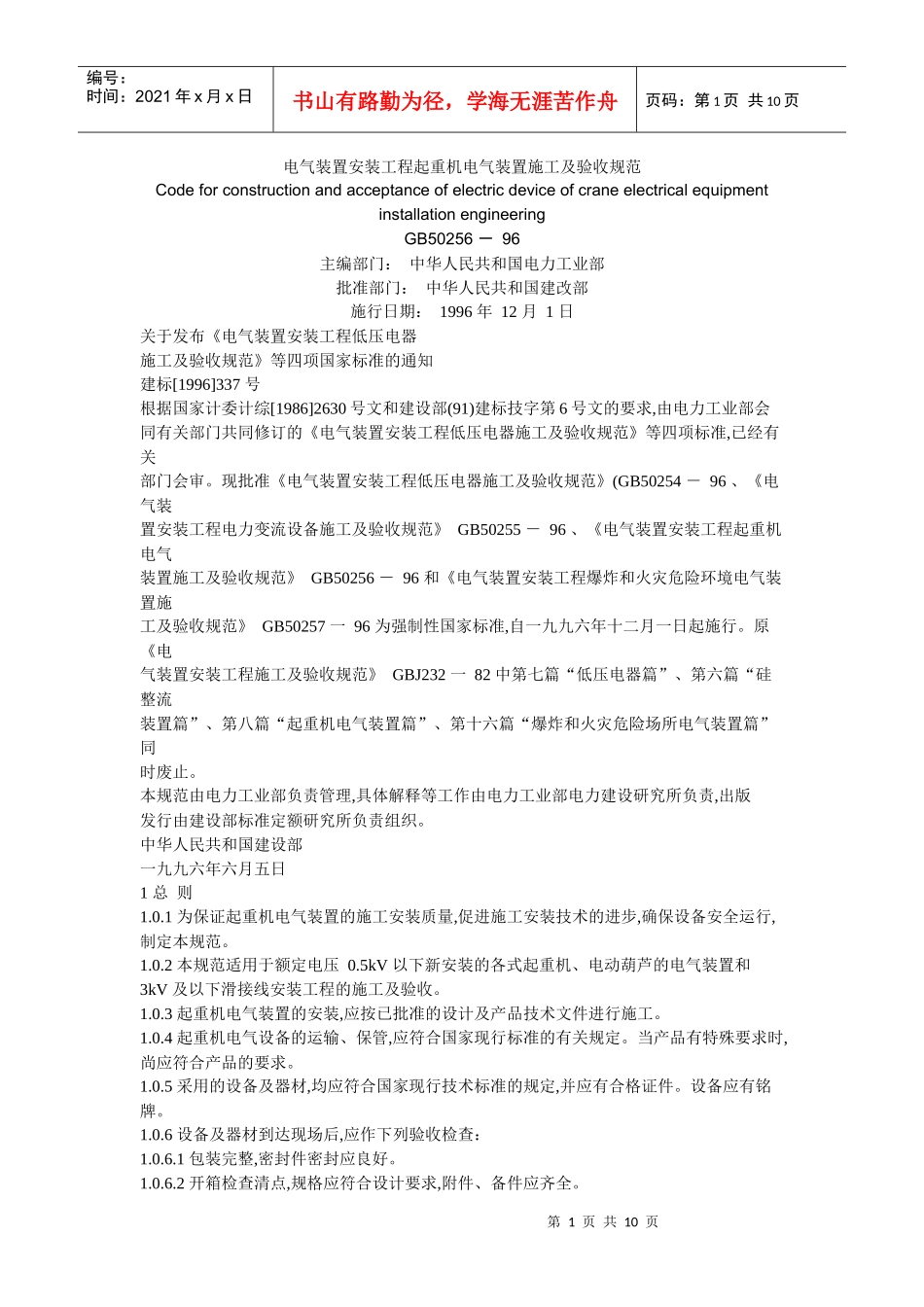

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电气装置安装工程起重机电气装置施工及验收规范CodeforconstructionandacceptanceofelectricdeviceofcraneelectricalequipmentinstallationengineeringGB50256－96主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建改部施行日期：1996年12月1日关于发布《电气装置安装工程低压电器施工及验收规范》等四项国家标准的通知建标[1996]337号根据国家计委计综[1986]2630号文和建设部(91)建标技字第6号文的要求,由电力工业部会同有关部门共同修订的《电气装置安装工程低压电器施工及验收规范》等四项标准,已经有关部门会审。现批准《电气装置安装工程低压电器施工及验收规范》(GB50254－96、《电气装置安装工程电力变流设备施工及验收规范》GB50255－96、《电气装置安装工程起重机电气装置施工及验收规范》GB50256－96和《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257一96为强制性国家标准,自一九九六年十二月一日起施行。原《电气装置安装工程施工及验收规范》GBJ232一82中第七篇“低压电器篇”、第六篇“硅整流装置篇”、第八篇“起重机电气装置篇”、第十六篇“爆炸和火灾危险场所电气装置篇”同时废止。本规范由电力工业部负责管理,具体解释等工作由电力工业部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九六年六月五日1总则1.0.1为保证起重机电气装置的施工安装质量,促进施工安装技术的进步,确保设备安全运行,制定本规范。1.0.2本规范适用于额定电压0.5kV以下新安装的各式起重机、电动葫芦的电气装置和3kV及以下滑接线安装工程的施工及验收。1.0.3起重机电气装置的安装,应按已批准的设计及产品技术文件进行施工。1.0.4起重机电气设备的运输、保管,应符合国家现行标准的有关规定。当产品有特殊要求时,尚应符合产品的要求。1.0.5采用的设备及器材,均应符合国家现行技术标准的规定,并应有合格证件。设备应有铭牌。1.0.6设备及器材到达现场后,应作下列验收检查：1.0.6.1包装完整,密封件密封应良好。1.0.6.2开箱检查清点,规格应符合设计要求,附件、备件应齐全。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1.6.6.3产品的技术文件应齐全。1.0.6.4外观检查应无损坏、变形、锈蚀。1.0.7施工中的安全技术措施,应符合本规范和现行有关安全技术标准及产品技术文件的规定。1.0.8与起重机电气装置安装有关的建筑工程施工,应符合下列要求：1.0.8.1与起重机电气装置安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程的施工及验收规范中的有关规定。当设备及设计有特殊要求时,尚应符合其要求。1.0.8.2设备安装前,建筑工程应具备下列条件：(1)起重机上部的顶棚不应渗水;(2)混凝土梁上预留的滑接线支架安装孔和悬吊式软电缆终端拉紧装置的预埋件、预留孔位置应正确,孔洞无堵塞,预埋件应牢固;(3)安装滑接线的混凝土梁,应完成粉刷工作。1.0.9起重机电气装置的构架、钢管、滑接线支架等非带电金属部分,均应涂防腐漆或镀锌。1.0.10设备安装用的紧固件,除地脚螺栓外,应采用镀锌制品。1.0.11起重机非带电金属部分的接地,应符合下列要求：1.0.11.1装有接地滑接器时,滑接器与轨道或接地滑接线,应可靠接触。1.0.11.2司机室与起重机本体用螺栓连接时,应进行电气跨接;其跨接点不应少于两处。跨接宜采用多股软铜线,其截面面积不得小于16mm2,两端压接接线端子应采用镀锌螺栓固定,当采用圆钢或扁钢进行跨接时,圆钢直径不得小于12mm,扁钢截面的宽度和厚度不得小于40mm×4mm。1.0.11.3起重机的每条轨道,应设两点接地。在轨道端之间的接头处,宜作电气跨接;接地电阻应小于4Ω。1.0.12起重机电气装置的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。2滑接线和滑接器2.0.1滑接线的布置,应符合设计要求,当设计无规定时,应符合下列要求：2.0.1.1滑接线距离地面的高度,不得低于3.5m;在有汽车通过部分滑接线距离地面的高度,不得低于6m。2.0.1.2滑接线与设...
