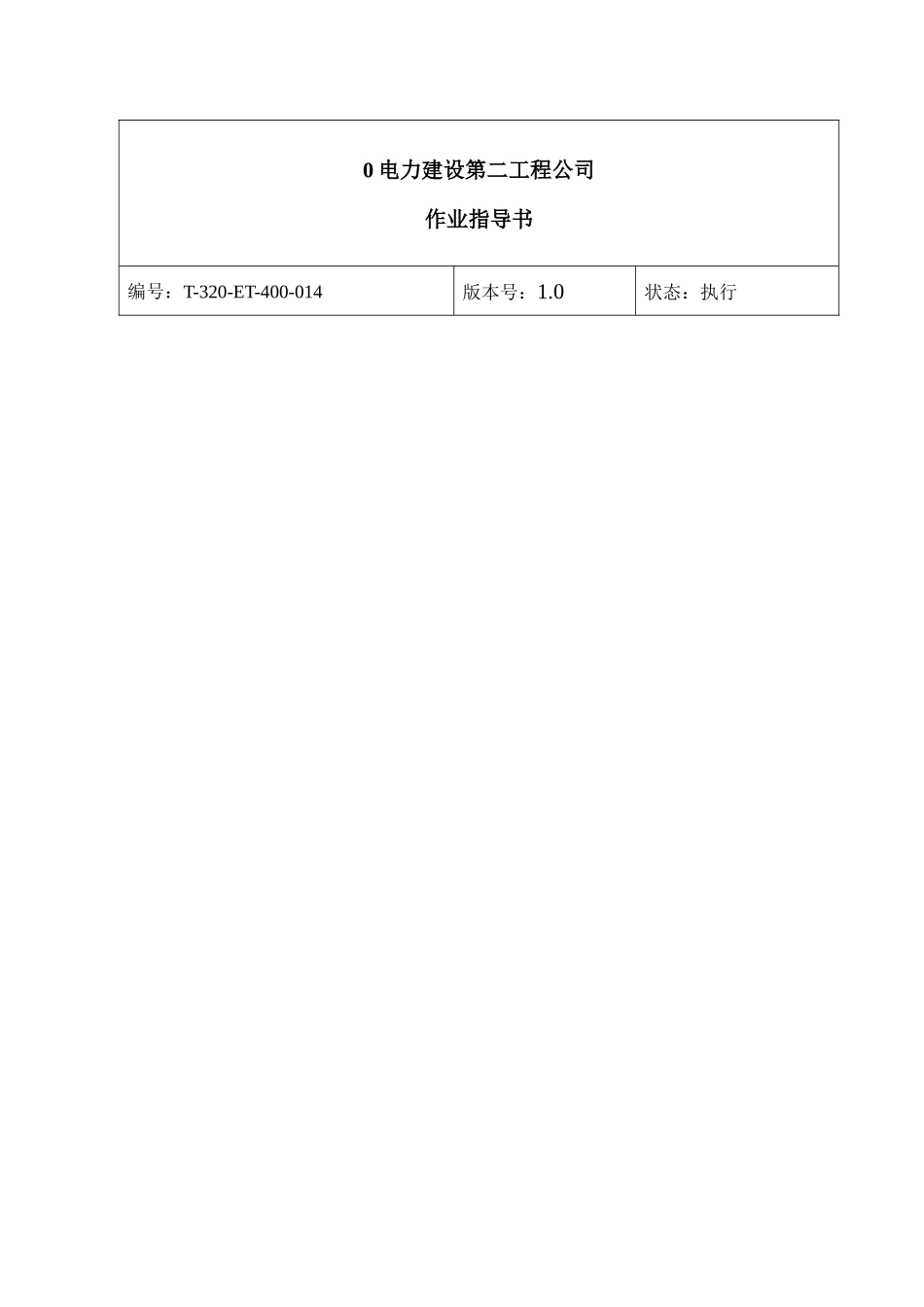

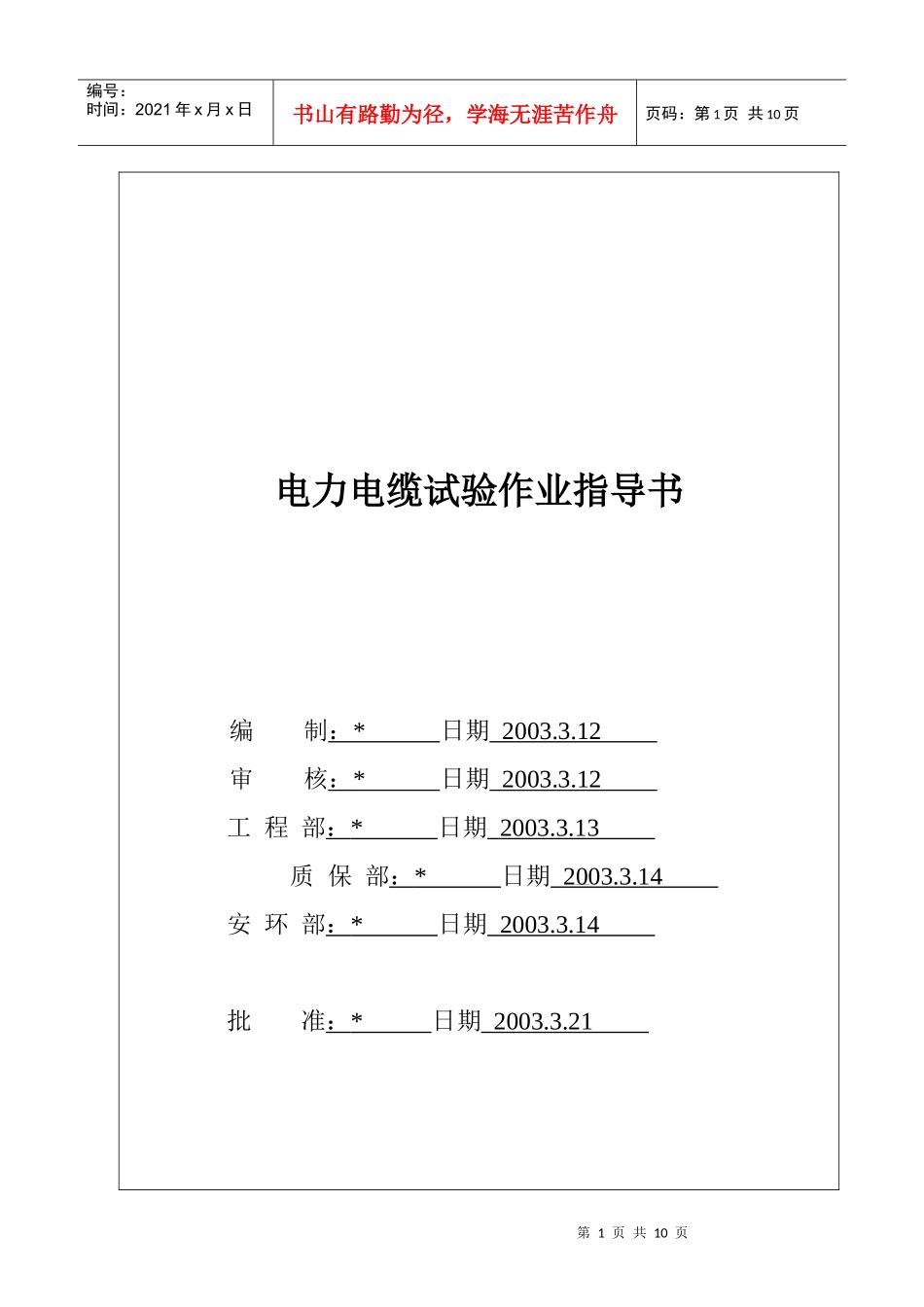

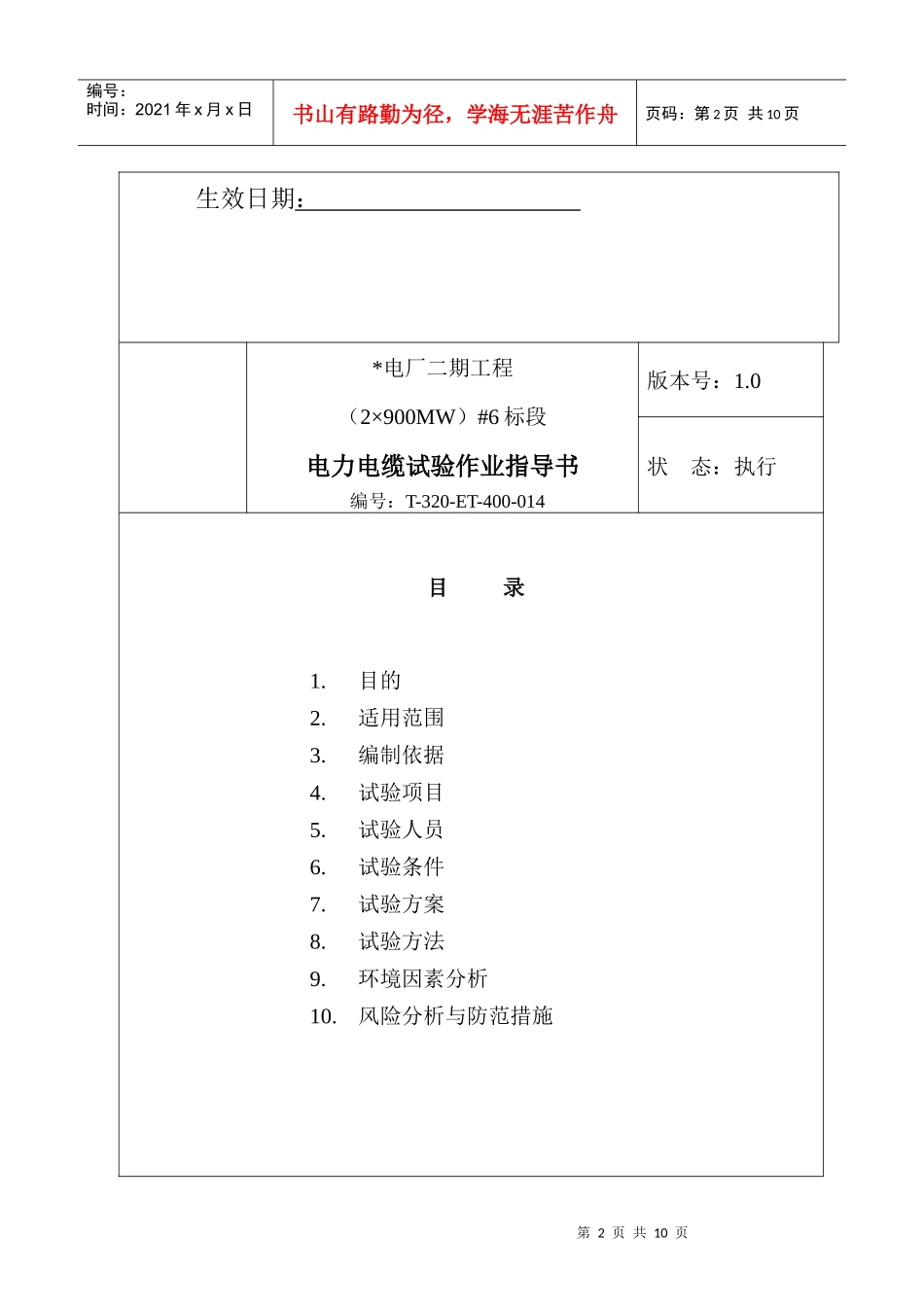

0电力建设第二工程公司作业指导书编号：T-320-ET-400-014版本号：1.0状态：执行第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电力电缆试验作业指导书编制：*日期2003.3.12审核：*日期2003.3.12工程部：*日期2003.3.13质保部：*日期2003.3.14安环部：*日期2003.3.14批准：*日期2003.3.21第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页生效日期：*电厂二期工程（2×900MW）#6标段电力电缆试验作业指导书编号：T-320-ET-400-014版本号：1.0状态：执行目录1.目的2.适用范围3.编制依据4.试验项目5.试验人员6.试验条件7.试验方案8.试验方法9.环境因素分析10.风险分析与防范措施第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页文件修改记录：1.0创建版本号修改说明修改人审核人批准人1.目的：为了保证*电厂二期工程（2×900MW）#6标段电力电缆设备安装的施工质量，检验电力电缆设备和安装质量符合有关规程规定，保证电力电缆安全投运。2.适用范围：适用于**电厂二期工程（2×900MW）#6标段电力电缆交接试验。3.编制依据：3.1.SIEMENS施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绝缘电阻4.2.直流耐压试验及泄漏电流测量4.3.检查电缆线路的相位5.试验人员：5.1.试验负责人1名5.2.试验人员3名第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页6.试验条件：6.1.电缆施工完毕。6.2.现场已经做好安全措施。6.3.现场照明条件良好。6.4.现场通讯畅通。7.试验方案：见附图一。8.试验方法：8.1.测量绝缘电阻8.1.1.试验接线：将测试相接入兆欧表，非测试相接地。8.1.2.试验仪器：2500V兆欧表。8.1.3.试验步骤：a.找出电缆两端头，确认电缆两端相位对应。b.分别测量线芯对其它线芯及地的绝缘电阻。c.将电缆对地充分放电，时间不小于5分钟。8.1.4.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须充分放电，时间不小于5分钟。8.2.直流耐压试验及泄漏电流测量8.2.1.试验接线：按试验仪器的要求接线。8.2.2.试验仪器：直流高压发生器。8.2.3.试验步骤：a.10kV电缆试验电压为35kV，3kV电缆试验电压为15kV，试验时间均为15分钟。b.检查试验接线正确无误。c.通知电缆对端监护人员开始试验，并要得到监护人员明确答复。d.测量试前绝缘电阻。e.分4个阶段升到试验电压，每阶段停留1分钟，记录泄漏电流。f.升到试验电压后，停留15分钟，再次记录泄漏电流。g.降下电压，断开电源，将电缆充分放电。h.测试试后绝缘电阻，将电缆充分放电。i.更换接线，依次做其它各相试验。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页j.试验完毕，将电缆充分放电，时间不小于15分钟。k.记录表格：直流耐压试验测试方式试验电压试验时间泄漏电流试验结论A-B、C、G15分钟B-A、C、G15分钟C-A、B、G15分钟泄漏电流测量电压电流A-B、C、GB-A、C、GC-A、B、G8.2.4.数据分析：电缆的泄漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理。a.泄漏电流很不稳定。b.泄漏电流随试验电压升高急剧上升。c.泄漏电流随试验时间延长有上升现象。8.2.5.安全注意事项：a.将电缆两端试验区域围上安全绳，端头向外悬挂“止步、高压危险”标示牌，派专人监护，非试验人员不得进入。应有通讯设备，随时报告试验进展情况。b.高压试验设备和被试物的金属外壳应可靠接地，接地线截面不小于4mm²的多股软铜线，接地必须良好可靠。装设接地线必须有两人进行。c.高压线对地要有足够绝缘距离。d.高压试验设备的高压电极，未试前应用接地棒接地。被试物做完耐压试验以后应接地放电。e.在使用中的一切高压设备，如已拆除接地线或短路线，即应认为已有高压，人体不得接近。f.做试验前必须检查接线，将调压器调至零位，试...
