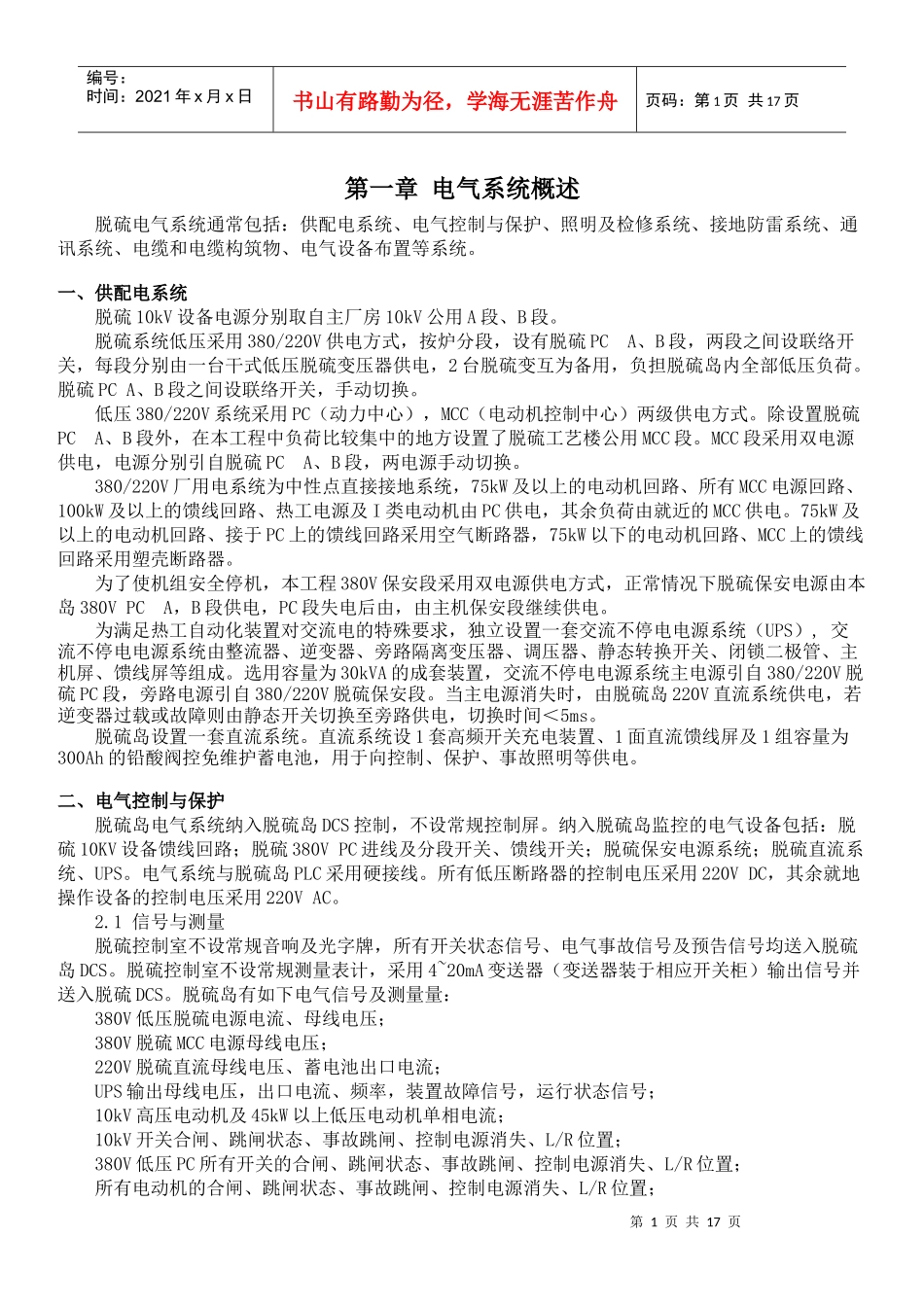

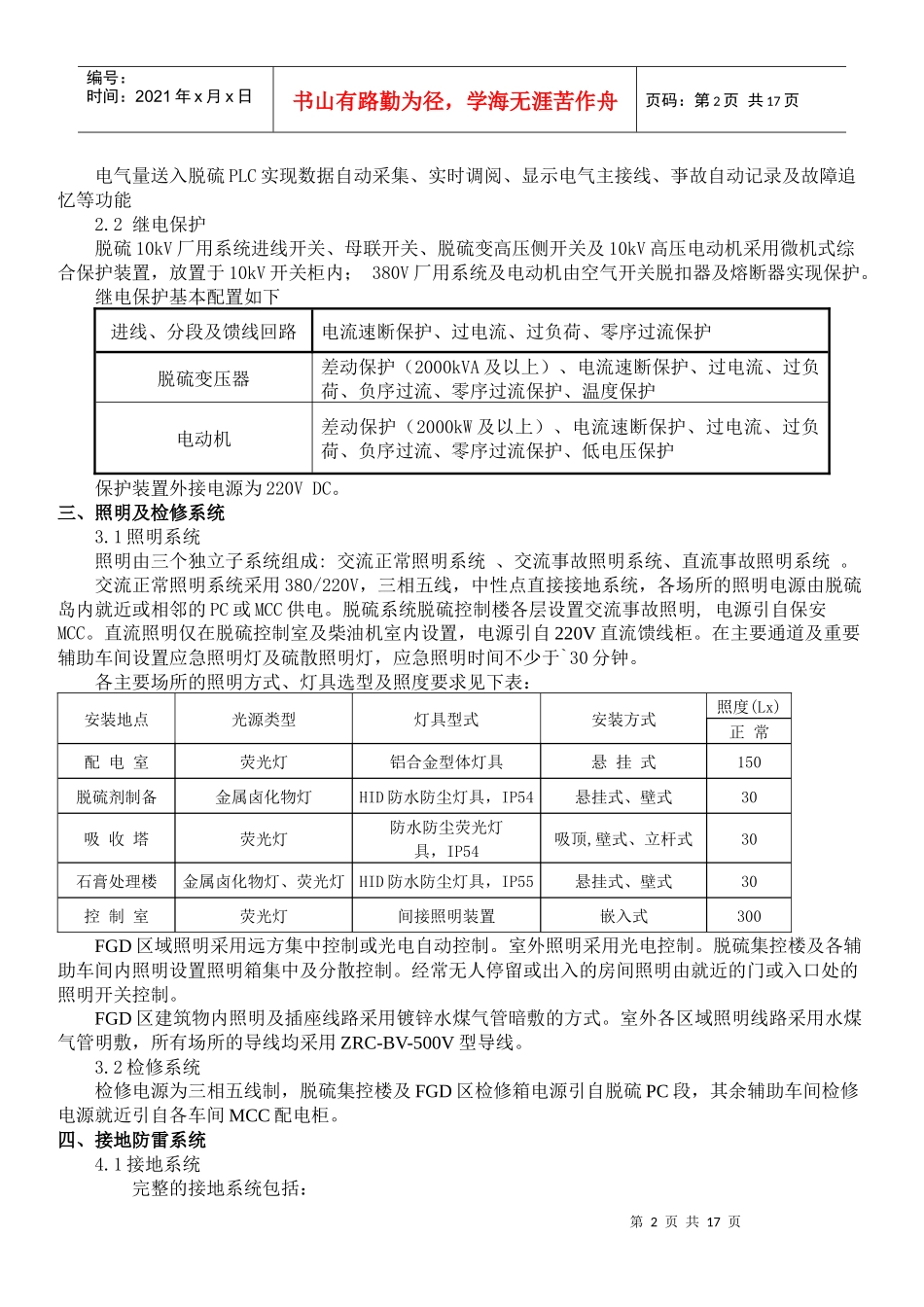

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页第一章电气系统概述脱硫电气系统通常包括：供配电系统、电气控制与保护、照明及检修系统、接地防雷系统、通讯系统、电缆和电缆构筑物、电气设备布置等系统。一、供配电系统脱硫10kV设备电源分别取自主厂房10kV公用A段、B段。脱硫系统低压采用380/220V供电方式，按炉分段，设有脱硫PCA、B段，两段之间设联络开关，每段分别由一台干式低压脱硫变压器供电，2台脱硫变互为备用，负担脱硫岛内全部低压负荷。脱硫PCA、B段之间设联络开关，手动切换。低压380/220V系统采用PC（动力中心），MCC（电动机控制中心）两级供电方式。除设置脱硫PCA、B段外，在本工程中负荷比较集中的地方设置了脱硫工艺楼公用MCC段。MCC段采用双电源供电，电源分别引自脱硫PCA、B段，两电源手动切换。380/220V厂用电系统为中性点直接接地系统，75kW及以上的电动机回路、所有MCC电源回路、100kW及以上的馈线回路、热工电源及I类电动机由PC供电，其余负荷由就近的MCC供电。75kW及以上的电动机回路、接于PC上的馈线回路采用空气断路器，75kW以下的电动机回路、MCC上的馈线回路采用塑壳断路器。为了使机组安全停机，本工程380V保安段采用双电源供电方式，正常情况下脱硫保安电源由本岛380VPCA，B段供电，PC段失电后由，由主机保安段继续供电。为满足热工自动化装置对交流电的特殊要求，独立设置一套交流不停电电源系统（UPS）,交流不停电电源系统由整流器、逆变器、旁路隔离变压器、调压器、静态转换开关、闭锁二极管、主机屏、馈线屏等组成。选用容量为30kVA的成套装置，交流不停电电源系统主电源引自380/220V脱硫PC段，旁路电源引自380/220V脱硫保安段。当主电源消失时，由脱硫岛220V直流系统供电，若逆变器过载或故障则由静态开关切换至旁路供电，切换时间＜5ms。脱硫岛设置一套直流系统。直流系统设1套高频开关充电装置、1面直流馈线屏及1组容量为300Ah的铅酸阀控免维护蓄电池，用于向控制、保护、事故照明等供电。二、电气控制与保护脱硫岛电气系统纳入脱硫岛DCS控制，不设常规控制屏。纳入脱硫岛监控的电气设备包括：脱硫10KV设备馈线回路；脱硫380VPC进线及分段开关、馈线开关；脱硫保安电源系统；脱硫直流系统、UPS。电气系统与脱硫岛PLC采用硬接线。所有低压断路器的控制电压采用220VDC，其余就地操作设备的控制电压采用220VAC。2.1信号与测量脱硫控制室不设常规音响及光字牌，所有开关状态信号、电气事故信号及预告信号均送入脱硫岛DCS。脱硫控制室不设常规测量表计，采用4~20mA变送器（变送器装于相应开关柜）输出信号并送入脱硫DCS。脱硫岛有如下电气信号及测量量：380V低压脱硫电源电流、母线电压；380V脱硫MCC电源母线电压；220V脱硫直流母线电压、蓄电池出口电流；UPS输出母线电压，出口电流、频率，装置故障信号，运行状态信号；10kV高压电动机及45kW以上低压电动机单相电流；10kV开关合闸、跳闸状态、事故跳闸、控制电源消失、L/R位置；380V低压PC所有开关的合闸、跳闸状态、事故跳闸、控制电源消失、L/R位置；所有电动机的合闸、跳闸状态、事故跳闸、控制电源消失、L/R位置；第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页电气量送入脱硫PLC实现数据自动采集、实时调阅、显示电气主接线、亊故自动记录及故障追忆等功能2.2继电保护脱硫10kV厂用系统进线开关、母联开关、脱硫变高压侧开关及10kV高压电动机采用微机式综合保护装置，放置于10kV开关柜内；380V厂用系统及电动机由空气开关脱扣器及熔断器实现保护。继电保护基本配置如下进线、分段及馈线回路电流速断保护、过电流、过负荷、零序过流保护脱硫变压器差动保护（2000kVA及以上）、电流速断保护、过电流、过负荷、负序过流、零序过流保护、温度保护电动机差动保护（2000kW及以上）、电流速断保护、过电流、过负荷、负序过流、零序过流保护、低电压保护保护装置外接电源为220VDC。三、照明及检修系统3.1照明系统照明由三个独立子系统组成:交流正常照明系统、交流事故照明系统、直流事故照明系统。交流正...
