电力系统中备用电源自投方案VIP免费

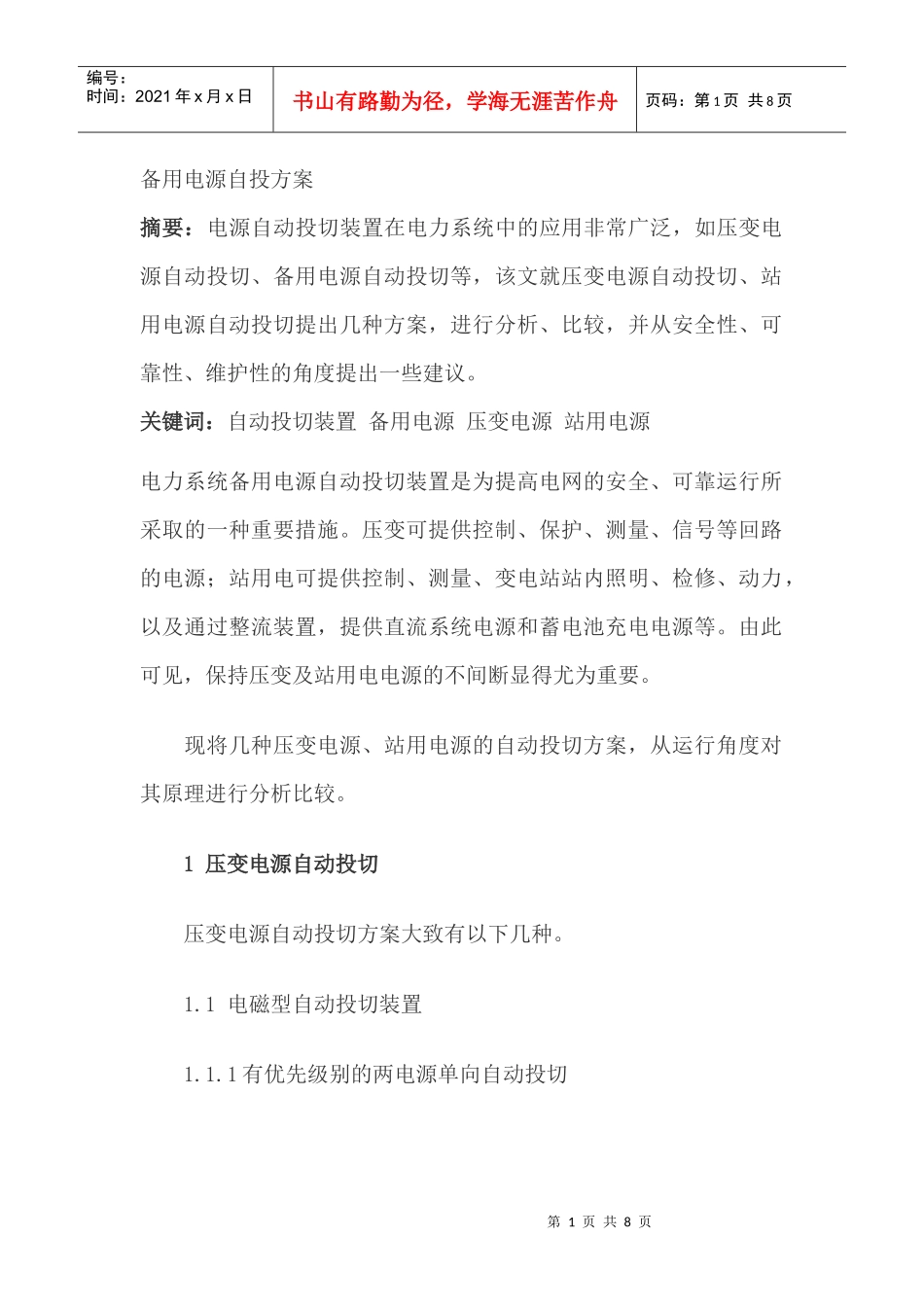

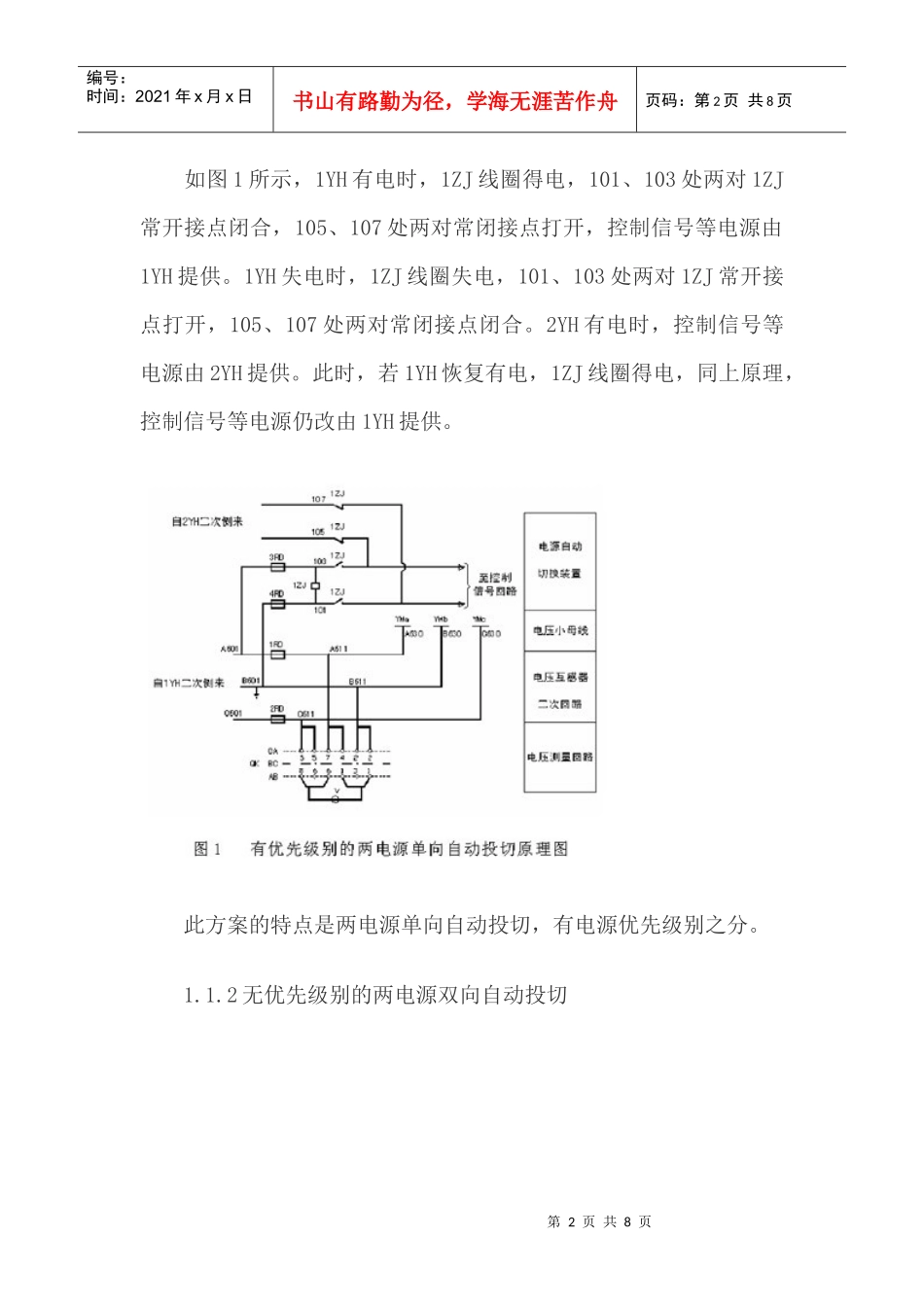

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页备用电源自投方案摘要：电源自动投切装置在电力系统中的应用非常广泛，如压变电源自动投切、备用电源自动投切等，该文就压变电源自动投切、站用电源自动投切提出几种方案，进行分析、比较，并从安全性、可靠性、维护性的角度提出一些建议。关键词：自动投切装置备用电源压变电源站用电源电力系统备用电源自动投切装置是为提高电网的安全、可靠运行所采取的一种重要措施。压变可提供控制、保护、测量、信号等回路的电源；站用电可提供控制、测量、变电站站内照明、检修、动力，以及通过整流装置，提供直流系统电源和蓄电池充电电源等。由此可见，保持压变及站用电电源的不间断显得尤为重要。现将几种压变电源、站用电源的自动投切方案，从运行角度对其原理进行分析比较。1压变电源自动投切压变电源自动投切方案大致有以下几种。1.1电磁型自动投切装置1.1.1有优先级别的两电源单向自动投切第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页如图1所示，1YH有电时，1ZJ线圈得电，101、103处两对1ZJ常开接点闭合，105、107处两对常闭接点打开，控制信号等电源由1YH提供。1YH失电时，1ZJ线圈失电，101、103处两对1ZJ常开接点打开，105、107处两对常闭接点闭合。2YH有电时，控制信号等电源由2YH提供。此时，若1YH恢复有电，1ZJ线圈得电，同上原理，控制信号等电源仍改由1YH提供。此方案的特点是两电源单向自动投切，有电源优先级别之分。1.1.2无优先级别的两电源双向自动投切第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页如图2所示，1YH有电时，1ZJ线圈得电，A1、A2处两对1ZJ常开接点闭合，2ZJ线圈回路中1ZJ常闭接点打开，控制、信号回路电源由1YH提供。1YH失电时，1ZJ线圈失电，A1、A2处两对1ZJ常开接点打开，2ZJ线圈回路中1ZJ常闭接点闭合，此时若2YH有电，2ZJ线圈得电，A3、A4处两对2ZJ常开接点闭合，1ZJ线圈回路中2ZJ常闭接点打开，控制、信号回路电源由2YH提供。同样的原理，当2YH失电时，若此时1YH有电，控制、信号电源则通过自动投切装置改由1YH提供。此方案的特点是两电源双向自动投切，互为备用，无优先级别之分。1.2微机型自动投切装置第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页以上两种压变电源自动投切方案均为电磁型。目前，微机型自动投切装置在部分有条件的地区正被推广使用。微机型自动投切装置，如REF543等，它包含有保护、控制、测量、监视和通信等功能，并通过使用特殊功能库对其功能进行扩展。为提高微机保护的可靠性，REF543馈线终端装置，还配备有一个强大的自检系统，同时装置的自检输出继电器给出故障信号，并闭锁保护跳闸输出。微机型自动投切装置,如REF543等,在实现备用电源自动投切时，除检测电压外，还增加了电流闭锁保护，更增强了自动投切动作的可靠性，但微机型保护装置的工作易受电磁干扰的影响。微机型自动投切装置动作安全，功能扩展灵活，较适用于保护性能要求比较高、保护级差配合比较多、保护原理构成比较复杂的场合，且维护量小，但价格较贵，且需配备专用的检测仪器和校验工具。电磁型自动投切装置技术成熟，并已被实践证明了的可靠性记录、不受电磁干扰的影响、具有较长的使用寿命。2站用电源自动投切2.1电磁型自动投切装置第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页如图3所示，站用电源1（a1、b1、c1）、站用电源2（a2、b2、c2）均有电，合上QM1、QM2开关，CJ1线圈得电，CJ1常闭接点打开，站用电（a、b、c）由站用电源1提供，并且CJ1常开接点闭合，XD1指示灯亮，表明站用电源1在工作状态。当站用电源1（a1、b1、c1）失电时，CJ1线圈失电，CJ1常闭接点闭合，CJ2线圈得电，站用电（a、b、c）改由站用电源2提供，此时CJ1常开接点打开，CJ2常开接点闭合，XD2指示灯亮，表明站用电源2在工作状态。同样原理，当站用电源2失电时，站用电通过自动投切装置改由站用...
