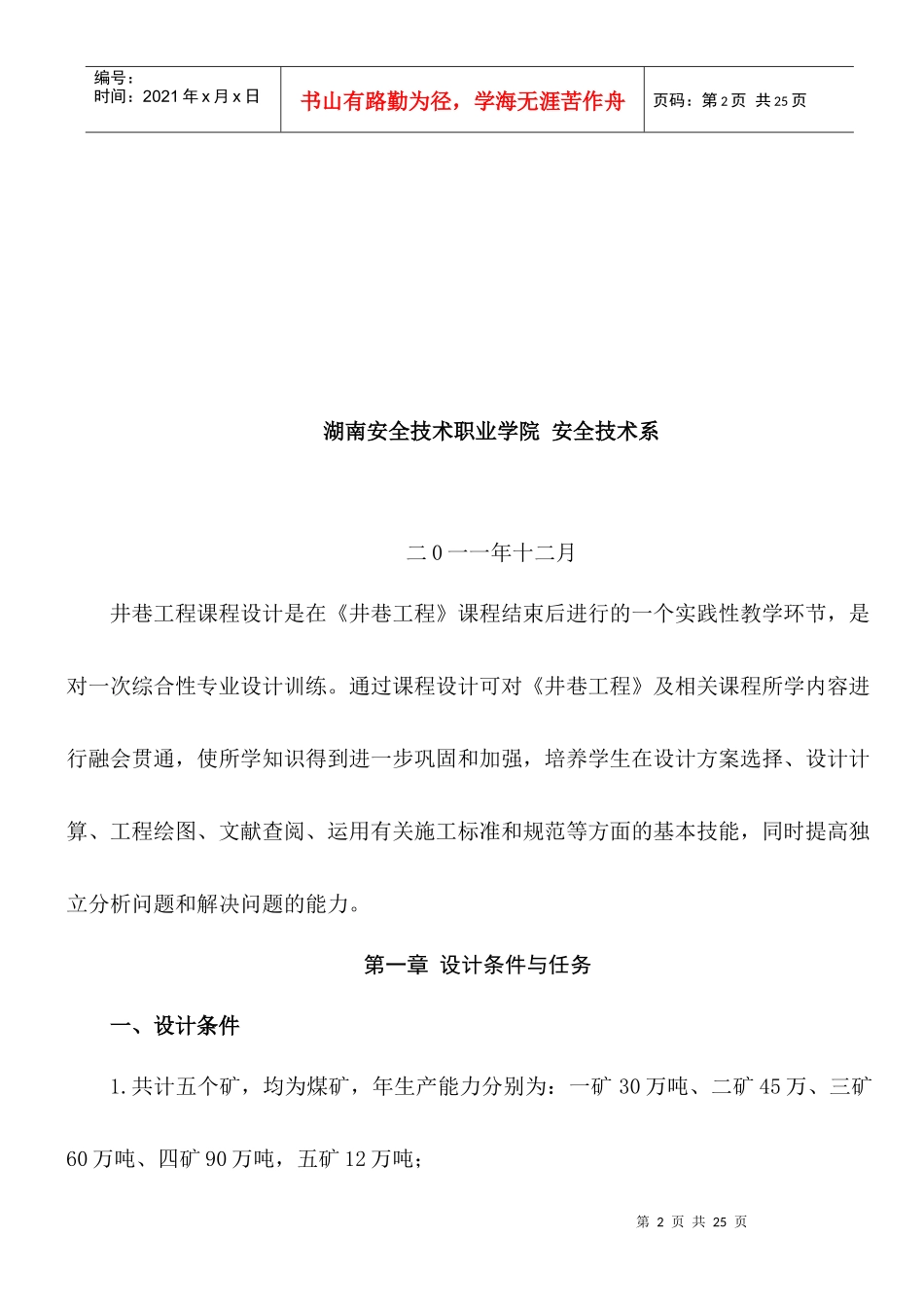

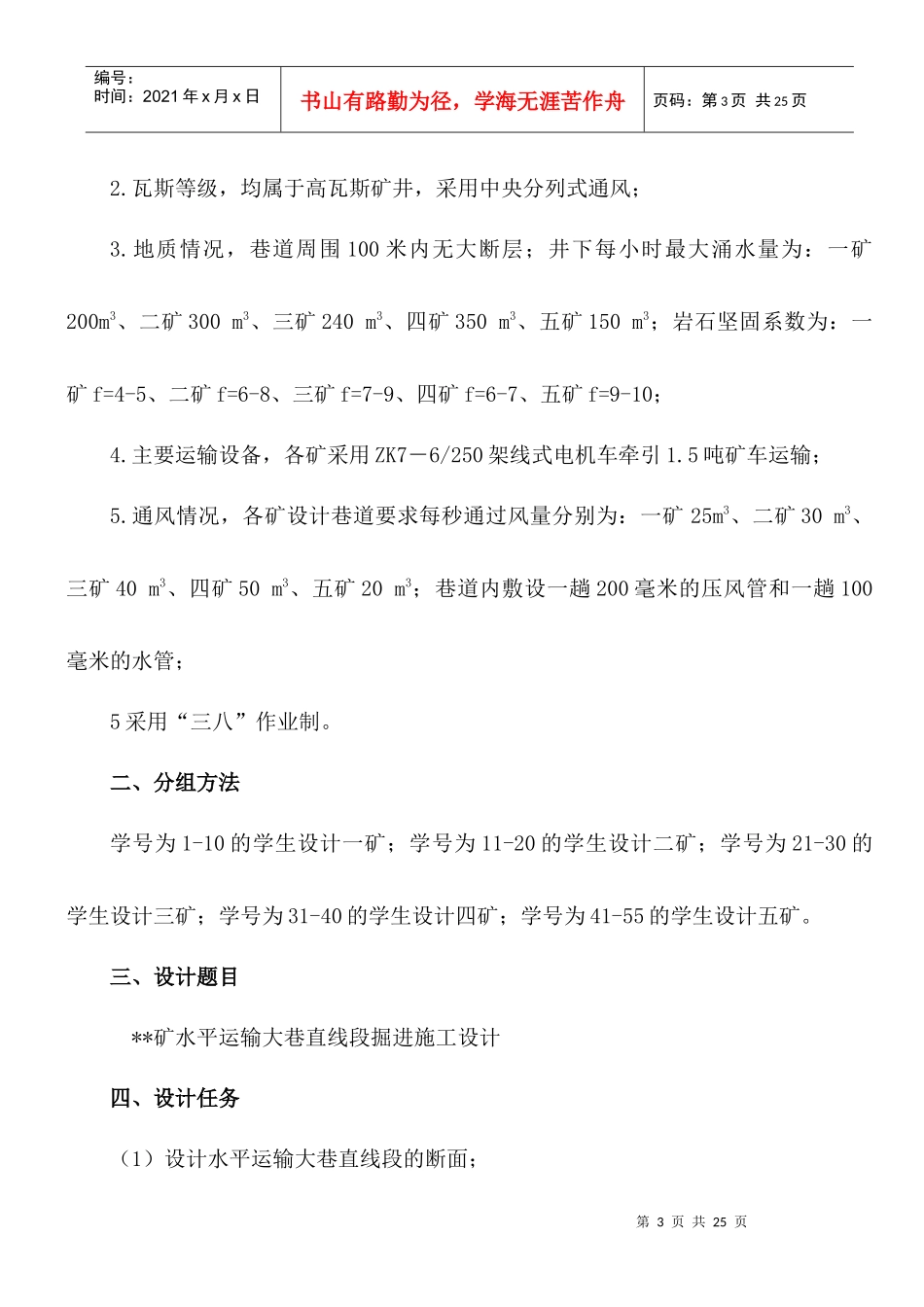

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页矿山安全技术与监察专业《井巷工程》课程设计指导书入学文化：高中学制：三年周数：一周第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页湖南安全技术职业学院安全技术系二0一一年十二月井巷工程课程设计是在《井巷工程》课程结束后进行的一个实践性教学环节，是对一次综合性专业设计训练。通过课程设计可对《井巷工程》及相关课程所学内容进行融会贯通，使所学知识得到进一步巩固和加强，培养学生在设计方案选择、设计计算、工程绘图、文献查阅、运用有关施工标准和规范等方面的基本技能，同时提高独立分析问题和解决问题的能力。第一章设计条件与任务一、设计条件1.共计五个矿，均为煤矿，年生产能力分别为：一矿30万吨、二矿45万、三矿60万吨、四矿90万吨，五矿12万吨；第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页2.瓦斯等级，均属于高瓦斯矿井，采用中央分列式通风；3.地质情况，巷道周围100米内无大断层；井下每小时最大涌水量为：一矿200m3、二矿300m3、三矿240m3、四矿350m3、五矿150m3；岩石坚固系数为：一矿f=4-5、二矿f=6-8、三矿f=7-9、四矿f=6-7、五矿f=9-10；4.主要运输设备，各矿采用ZK7－6/250架线式电机车牵引1.5吨矿车运输；5.通风情况，各矿设计巷道要求每秒通过风量分别为：一矿25m3、二矿30m3、三矿40m3、四矿50m3、五矿20m3；巷道内敷设一趟200毫米的压风管和一趟100毫米的水管；5采用“三八”作业制。二、分组方法学号为1-10的学生设计一矿；学号为11-20的学生设计二矿；学号为21-30的学生设计三矿；学号为31-40的学生设计四矿；学号为41-55的学生设计五矿。三、设计题目**矿水平运输大巷直线段掘进施工设计四、设计任务（1）设计水平运输大巷直线段的断面；第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页（2）设计运输大巷爆破方案；（3）选择运输大巷支护方案。根据设计任务书给定的基本条件，用简洁的文字进行总结叙述。第二章井巷断面形设计巷道断面设计，主要是选择巷道断面形状和确定尺寸大小，它是矿山井巷工程设计的一项主要内容。设计出的巷道断面直接作为井下巷道施工的依据，也是进行井巷工程概预算的依据。因此，巷道断面设计合理与否，直接影响煤矿生产的安全和经济效益。巷道断面设计的基本原则是：在满足安全和使用要求的条件下，力求提高断面利用率，缩小断面，降低造价，便于快速施工。巷道断面形状按其轮廓线可分为折边形和曲边形两类。前者如矩形、梯形和不规则形；后者如三心拱形、半圆拱形、圆弧拱形、顶底拱形、椭圆形和圆形等，如图所示。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页巷道断面形状的选择，主要取决于下列因素：(1)巷道穿过岩层的性质，矿压的大小和方向；(2)巷道的服务年限和用途；(3)支护方式和支护材料。这三个因素之间是互相联系的，通常是根据前两个因素选择出支护和支架材料以后，就能得出巷道断面的形状。在稳定或中等稳定、地压较大的岩层中，开掘断面小、服务年限不长的巷道，选用木支架，或服务年限较长，用工字钢或π形支架支护的巷道，多采用梯形或矩形断面。在不稳定、地压大的岩层中，或服务年限长而用混凝土、砖或金属支架支护时，巷道多采用拱形断面；当围岩特别松软、底鼓严重时，则常采用带底拱的封闭拱形、第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页椭圆形或圆形断面。当巷道通过薄煤层时，为了保护顶板岩层的完整和便于开掘，巷道断面的形状常采用不规则形，如半梯形、半拱形等。采用锚喷支护的巷道，断面形状选择较灵活，此时主要考虑巷道的服务年限和地压大小；采用综合掘进机掘进的巷道，其巷道断面形状由破岩机构决定。巷道断面形状确定以后，就要确定巷道的断面尺寸。巷道断面尺寸是根据通过巷道中运输设备的类型和数量、运行速度、...
