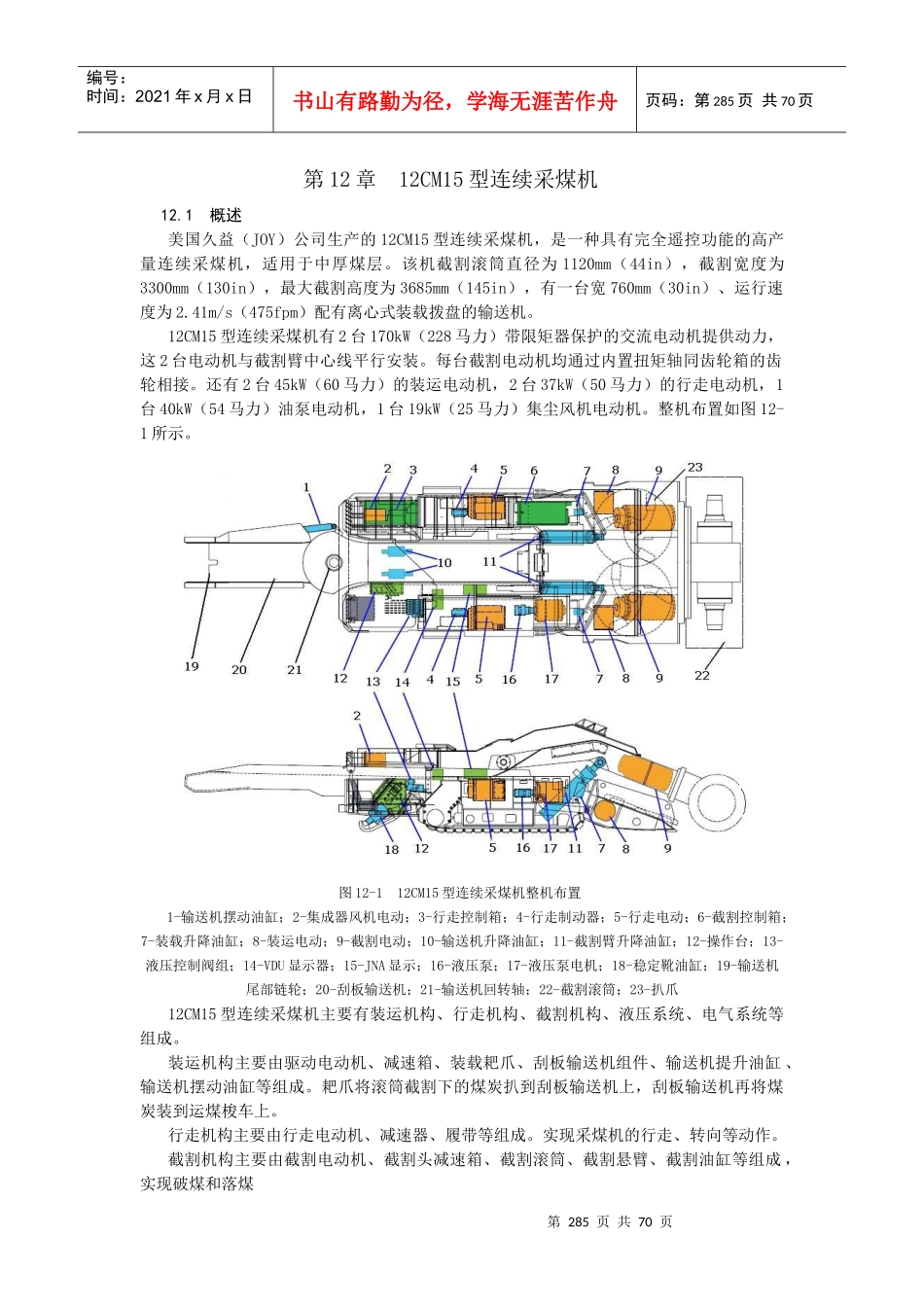

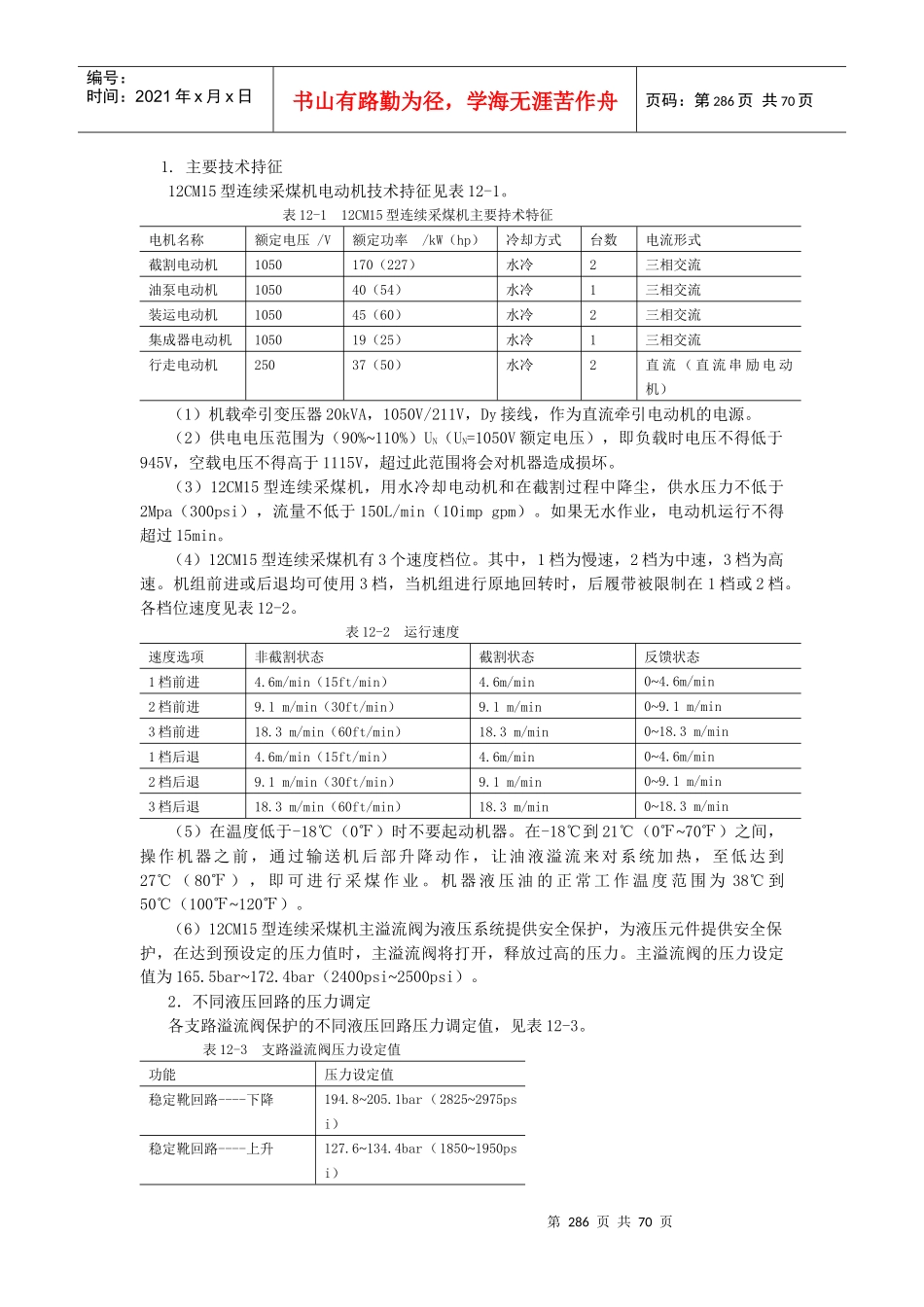

第285页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第285页共70页第12章12CM15型连续采煤机12.1概述美国久益（JOY）公司生产的12CM15型连续采煤机，是一种具有完全遥控功能的高产量连续采煤机，适用于中厚煤层。该机截割滚筒直径为1120mm（44in），截割宽度为3300mm（130in），最大截割高度为3685mm（145in），有一台宽760mm（30in）、运行速度为2.41m/s（475fpm）配有离心式装载拨盘的输送机。12CM15型连续采煤机有2台170kW（228马力）带限矩器保护的交流电动机提供动力，这2台电动机与截割臂中心线平行安装。每台截割电动机均通过内置扭矩轴同齿轮箱的齿轮相接。还有2台45kW（60马力）的装运电动机，2台37kW（50马力）的行走电动机，1台40kW（54马力）油泵电动机，1台19kW（25马力）集尘风机电动机。整机布置如图12-1所示。图12-112CM15型连续采煤机整机布置1-输送机摆动油缸；2-集成器风机电动；3-行走控制箱；4-行走制动器；5-行走电动；6-截割控制箱；7-装载升降油缸；8-装运电动；9-截割电动；10-输送机升降油缸；11-截割臂升降油缸；12-操作台；13-液压控制阀组；14-VDU显示器；15-JNA显示；16-液压泵；17-液压泵电机；18-稳定靴油缸；19-输送机尾部链轮；20-刮板输送机；21-输送机回转轴；22-截割滚筒；23-扒爪12CM15型连续采煤机主要有装运机构、行走机构、截割机构、液压系统、电气系统等组成。装运机构主要由驱动电动机、减速箱、装载耙爪、刮板输送机组件、输送机提升油缸、输送机摆动油缸等组成。耙爪将滚筒截割下的煤炭扒到刮板输送机上，刮板输送机再将煤炭装到运煤梭车上。行走机构主要由行走电动机、减速器、履带等组成。实现采煤机的行走、转向等动作。截割机构主要由截割电动机、截割头减速箱、截割滚筒、截割悬臂、截割油缸等组成，实现破煤和落煤第286页共70页第285页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第286页共70页1.主要技术持征12CM15型连续采煤机电动机技术持征见表12-1。表12-112CM15型连续采煤机主要持术特征电机名称额定电压/V额定功率/kW（hp）冷却方式台数电流形式截割电动机1050170（227）水冷2三相交流油泵电动机105040（54）水冷1三相交流装运电动机105045（60）水冷2三相交流集成器电动机105019（25）水冷1三相交流行走电动机25037（50）水冷2直流（直流串励电动机）（1）机载牵引变压器20kVA，1050V/211V，Dy接线，作为直流牵引电动机的电源。（2）供电电压范围为（90%~110%）UN（UN=1050V额定电压），即负载时电压不得低于945V，空载电压不得高于1115V，超过此范围将会对机器造成损坏。（3）12CM15型连续采煤机，用水冷却电动机和在截割过程中降尘，供水压力不低于2Mpa（300psi），流量不低于150L/min（10impgpm）。如果无水作业，电动机运行不得超过15min。（4）12CM15型连续采煤机有3个速度档位。其中，1档为慢速，2档为中速，3档为高速。机组前进或后退均可使用3档，当机组进行原地回转时，后履带被限制在1档或2档。各档位速度见表12-2。表12-2运行速度速度选项非截割状态截割状态反馈状态1档前进4.6m/min（15ft/min）4.6m/min0~4.6m/min2档前进9.1m/min（30ft/min）9.1m/min0~9.1m/min3档前进18.3m/min（60ft/min）18.3m/min0~18.3m/min1档后退4.6m/min（15ft/min）4.6m/min0~4.6m/min2档后退9.1m/min（30ft/min）9.1m/min0~9.1m/min3档后退18.3m/min（60ft/min）18.3m/min0~18.3m/min（5）在温度低于-18℃（0℉）时不要起动机器。在-18℃到21℃（0℉~70℉）之间，操作机器之前，通过输送机后部升降动作，让油液溢流来对系统加热，至低达到27℃（80℉），即可进行采煤作业。机器液压油的正常工作温度范围为38℃到50℃（100℉~120℉）。（6）12CM15型连续采煤机主溢流阀为液压系统提供安全保护，为液压元件提供安全保护，在达到预设定的压力值时，主溢流阀将打开，释放过高的压力。主溢流阀的压力设定值为165.5bar~172.4bar（2400psi~2500psi）。2．不同液压回路的压力调定各支路溢流阀保护的不同液压回路压力调定值，见表12-3。表12-3支路溢流阀压力设定值功能压力设定值稳定...
