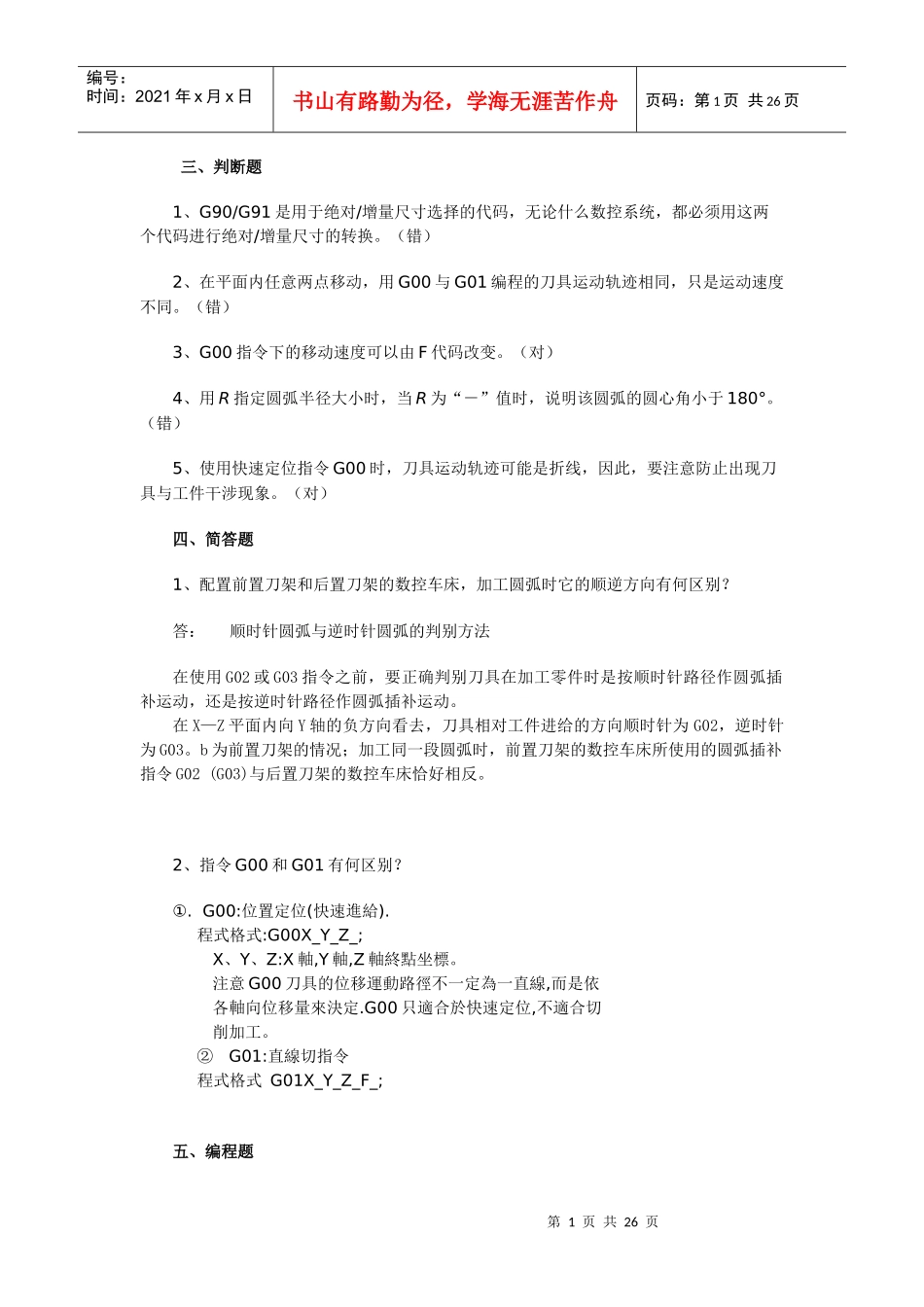

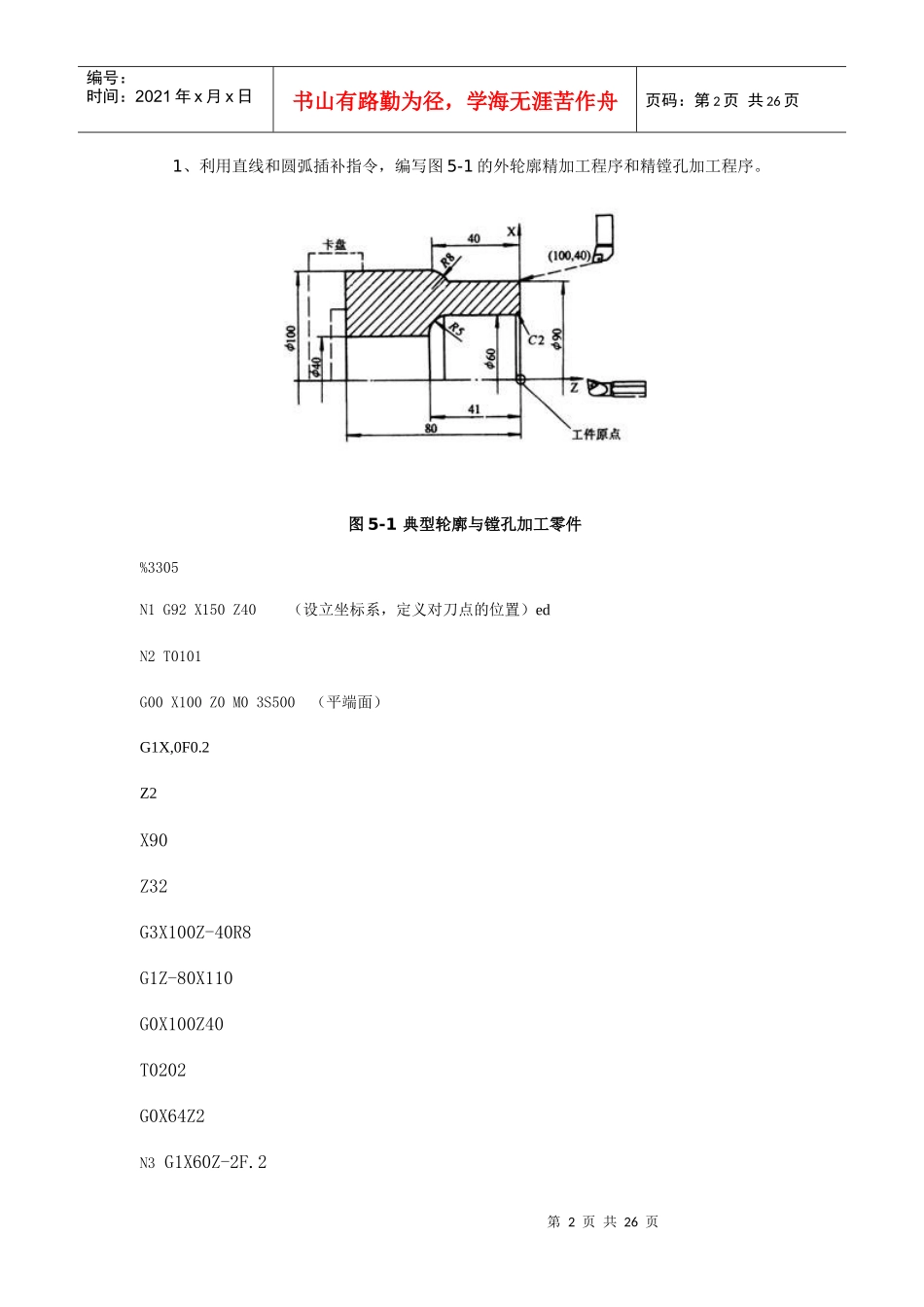

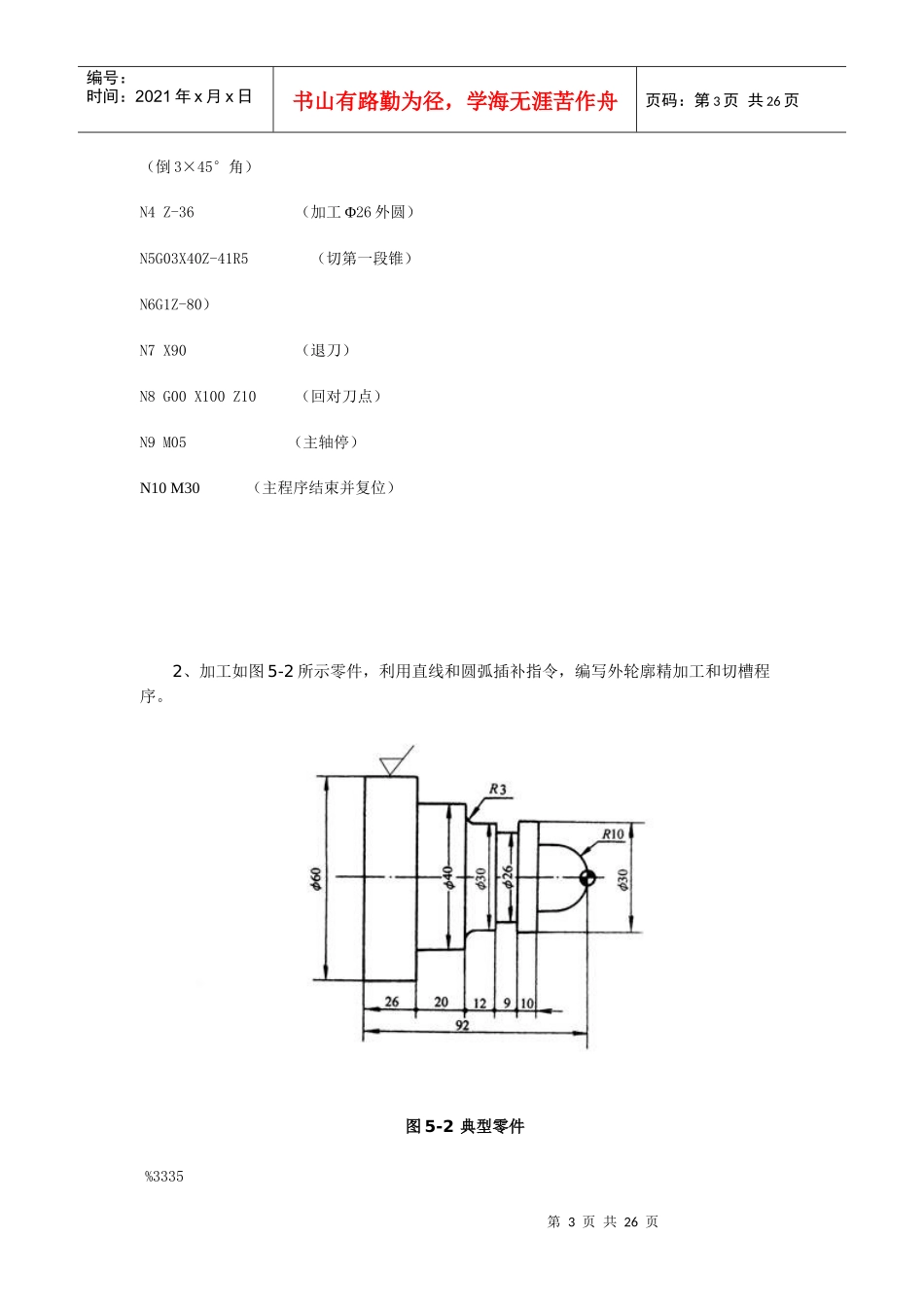

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页三、判断题1、G90/G91是用于绝对/增量尺寸选择的代码，无论什么数控系统，都必须用这两个代码进行绝对/增量尺寸的转换。（错）2、在平面内任意两点移动，用G00与G01编程的刀具运动轨迹相同，只是运动速度不同。（错）3、G00指令下的移动速度可以由F代码改变。（对）4、用R指定圆弧半径大小时，当R为“－”值时，说明该圆弧的圆心角小于180°。（错）5、使用快速定位指令G00时，刀具运动轨迹可能是折线，因此，要注意防止出现刀具与工件干涉现象。（对）四、简答题1、配置前置刀架和后置刀架的数控车床，加工圆弧时它的顺逆方向有何区别？答：顺时针圆弧与逆时针圆弧的判别方法在使用G02或G03指令之前，要正确判别刀具在加工零件时是按顺时针路径作圆弧插补运动，还是按逆时针路径作圆弧插补运动。在X—Z平面内向Y轴的负方向看去，刀具相对工件进给的方向顺时针为G02，逆时针为G03。b为前置刀架的情况；加工同一段圆弧时，前置刀架的数控车床所使用的圆弧插补指令G02(G03)与后置刀架的数控车床恰好相反。2、指令G00和G01有何区别？①.G00:位置定位(快速進給).程式格式:G00X_Y_Z_;X、Y、Z:X軸,Y軸,Z軸終點坐標。注意G00刀具的位移運動路徑不一定為一直線,而是依各軸向位移量來決定.G00只適合於快速定位,不適合切削加工。②G01:直線切指令程式格式G01X_Y_Z_F_;五、编程题第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1、利用直线和圆弧插补指令，编写图5-1的外轮廓精加工程序和精镗孔加工程序。图5-1典型轮廓与镗孔加工零件%3305N1G92X150Z40（设立坐标系，定义对刀点的位置）edN2T0101G00X100Z0M03S500（平端面）G1X,0F0.2Z2X90Z32G3X100Z-40R8G1Z-80X110G0X100Z40T0202G0X64Z2N3G1X60Z-2F.2第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页（倒3×45°角）N4Z-36（加工Φ26外圆）N5G03X40Z-41R5（切第一段锥）N6G1Z-80）N7X90（退刀）N8G00X100Z10（回对刀点）N9M05（主轴停）N10M30（主程序结束并复位）2、加工如图5-2所示零件，利用直线和圆弧插补指令，编写外轮廓精加工和切槽程序。图5-2典型零件%3335第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页N1G54G00X100Z80（选定坐标系，到程序起点位置）N2M03S400（主轴以400r/min正转）N3G00X60Z5（到循环起点位置）N4G1X0F120N5G03X20Z-10R10（精加工轮廓开始，到倒角延长线处）N6G01Z-15F80（精加工倒2×45°角）N7W-28（精加工Φ30外圆）N8G02U6W-3R3（精加工R3圆弧）N9G01X40（精加工Φ40外圆）N10W-20（精加工Φ40外圆）N11G01X60（精加工Φ60外圆）N15M30（主轴停、主程序结束并复位）第6章刀具补偿指令及其编程方法一、填空题1、指令G41的含义是____为刀尖半径左补偿___；指令G42的含义是__为刀尖半径右补偿___。2、刀具半径补偿分为___刀补建立,_、__刀补进行___、_刀补撤消____3个步骤。3、取消刀具半径补偿的2种编程方式是__G01_G40____、__G0_G40___。4、取消刀具长度补偿的2种编程方式是__G01__G49_、_____G00G49________。5、在铣削加工中，采用顺铣时刀具半径补偿为____G41______；采用逆铣时刀具半径补偿为__G42________。二、选择题1、程序段G17G01G41X0Y+D01F150中的D01的含义是（B）。第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页（A）刀具编号（B）刀具补偿偏置寄存器的编号（C）直接指示刀具补偿的数值（D）刀具方位的编号2、具有刀具半径补偿功能的数控系统，可以利用刀具半径补偿功能，简化编程计算；对于大多数数控系统，只有在（A）移动指令下，才能实现刀具半径补偿的建立和取消。（A）G40、G41和G42（B）G43、G44和G80（C）G43、G44和G49（D）G00或G013、对于FANUC系统，（D）指令不能取消长度补偿？（A）G49（B）G44H00（C）G43H00（D）G414、在下列程序段中，能够建立刀具长度补偿似（C）的程序段。（A）...
