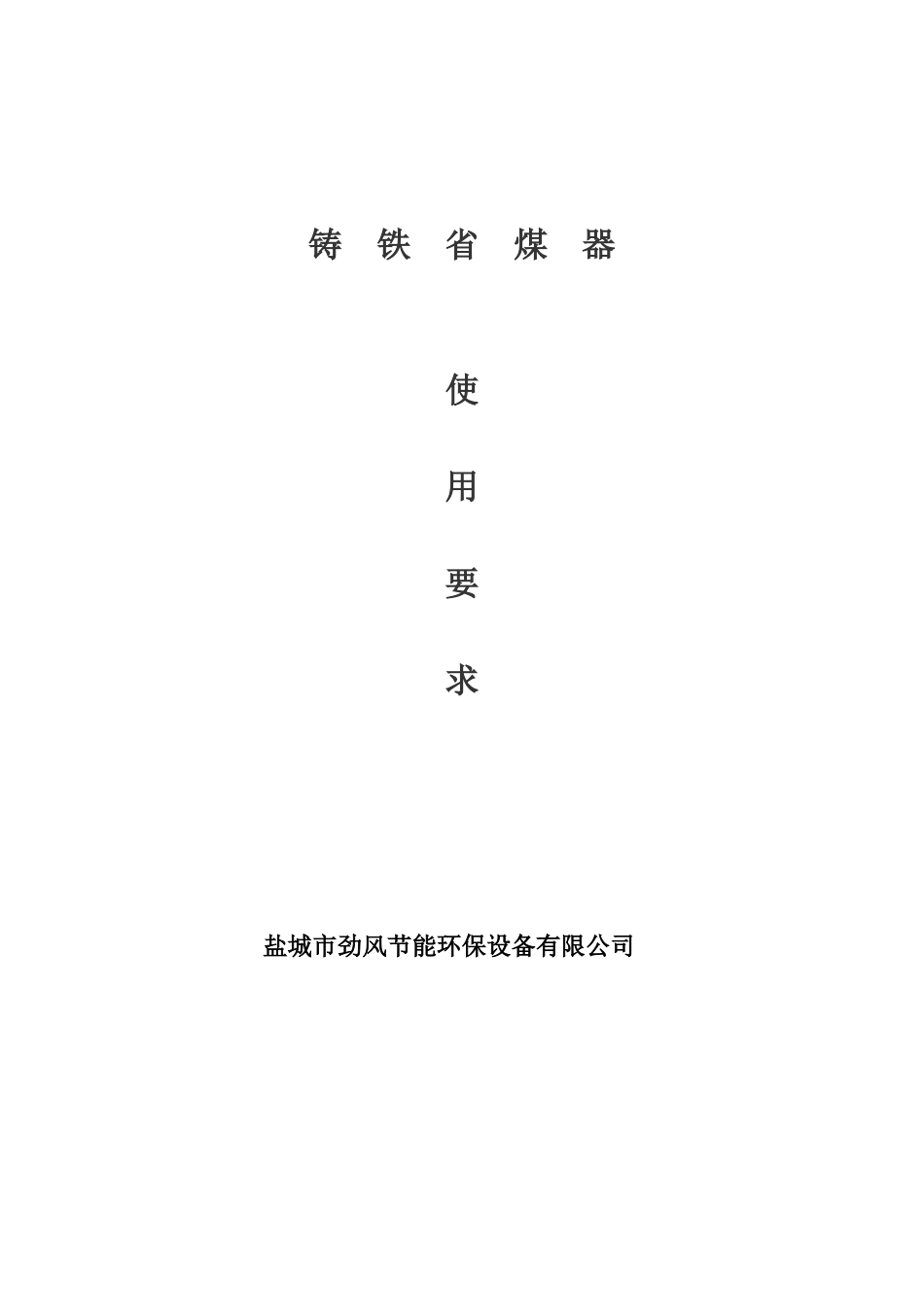

省煤器处理知识_第1页
1/12

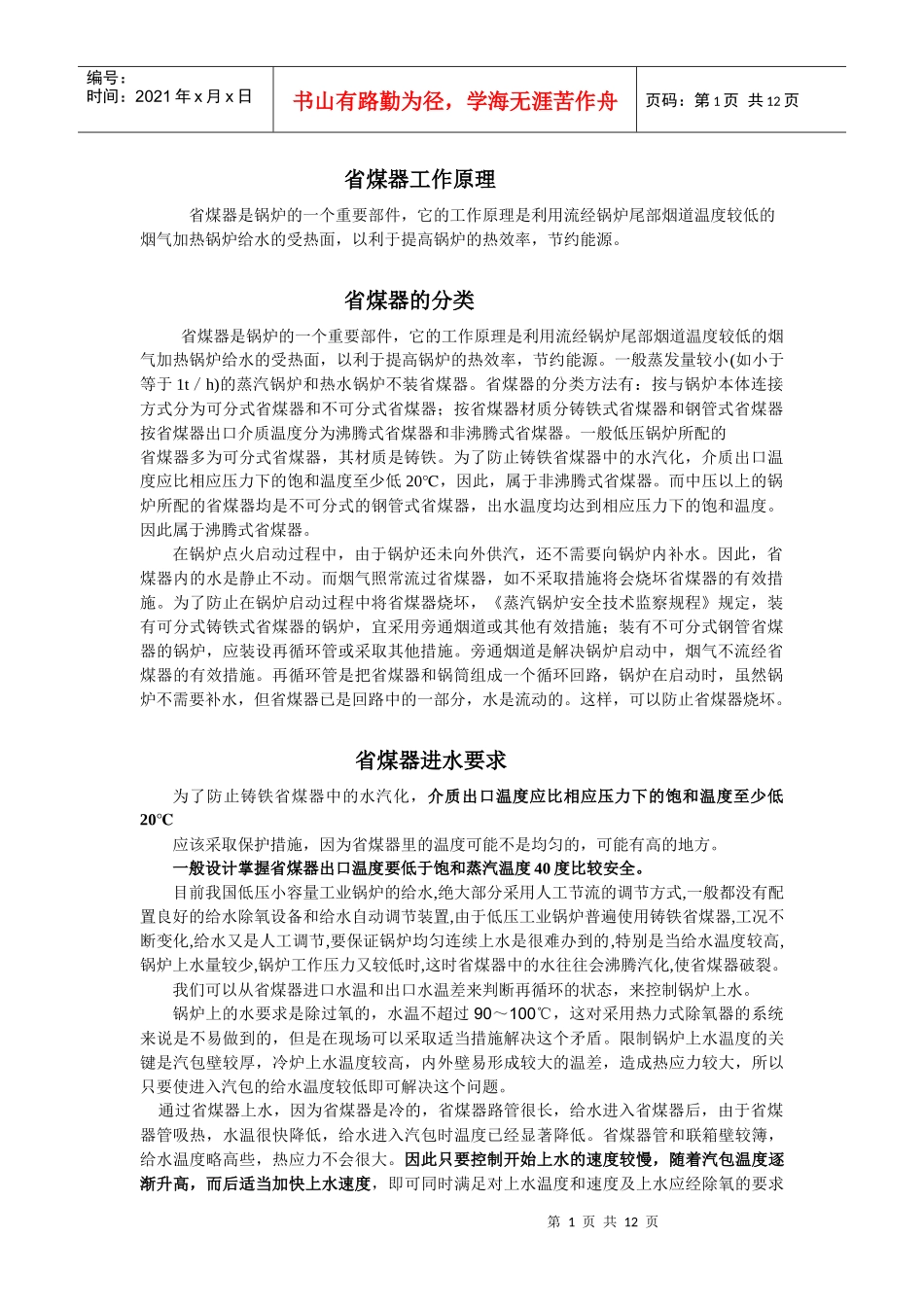

省煤器处理知识_第2页
2/12
省煤器处理知识_第3页

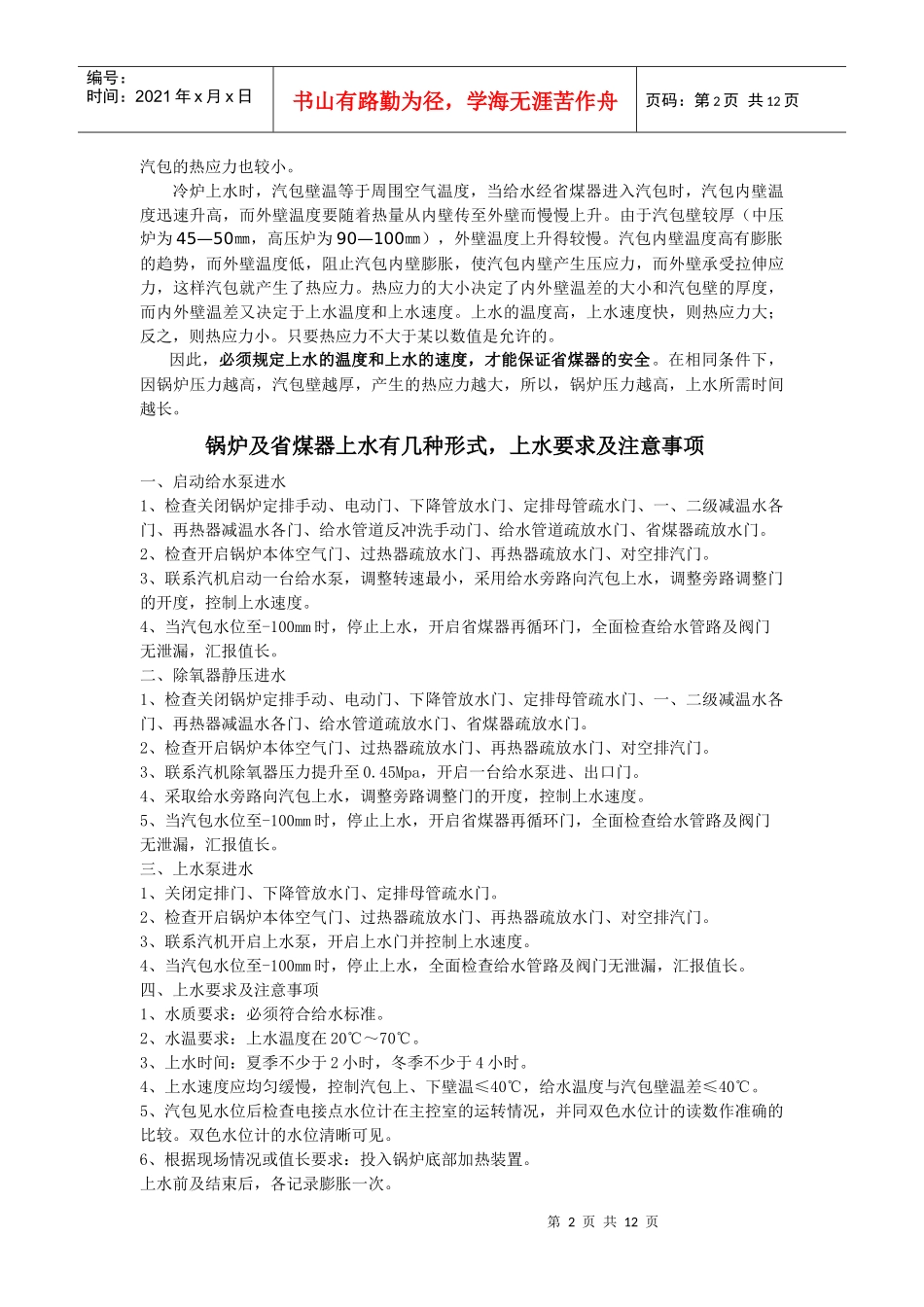

3/12
铸铁省煤器使用要求盐城市劲风节能环保设备有限公司第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页省煤器工作原理省煤器是锅炉的一个重要部件,它的工作原理是利用流经锅炉尾部烟道温度较低的烟气加热锅炉给水的受热面,以利于提高锅炉的热效率,节约能源。省煤器的分类省煤器是锅炉的一个重要部件,它的工作原理是利用流经锅炉尾部烟道温度较低的烟气加热锅炉给水的受热面,以利于提高锅炉的热效率,节约能源。一般蒸发量较小(如小于等于1t/h)的蒸汽锅炉和热水锅炉不装省煤器。省煤器的分类方法有:按与锅炉本体连接方式分为可分式省煤器和不可分式省煤器;按省煤器材质分铸铁式省煤器和钢管式省煤器按省煤器出口介质温度分为沸腾式省煤器和非沸腾式省煤器。一般低压锅炉所配的省煤器多为可分式省煤器,其材质是铸铁。为了防止铸铁省煤器中的水汽化,介质出口温度应比相应压力下的饱和温度至少低20℃,因此,属于非沸腾式省煤器。而中压以上的锅炉所配的省煤器均是不可分式的钢管式省煤器,出水温度均达到相应压力下的饱和温度。因此属于沸腾式省煤器。在锅炉点火启动过程中,由于锅炉还未向外供汽,还不需要向锅炉内补水。因此,省煤器内的水是静止不动。而烟气照常流过省煤器,如不采取措施将会烧坏省煤器的有效措施。为了防止在锅炉启动过程中将省煤器烧坏,《蒸汽锅炉安全技术监察规程》规定,装有可分式铸铁式省煤器的锅炉,宜采用旁通烟道或其他有效措施;装有不可分式钢管省煤器的锅炉,应装设再循环管或采取其他措施。旁通烟道是解决锅炉启动中,烟气不流经省煤器的有效措施。再循环管是把省煤器和锅筒组成一个循环回路,锅炉在启动时,虽然锅炉不需要补水,但省煤器已是回路中的一部分,水是流动的。这样,可以防止省煤器烧坏。省煤器进水要求为了防止铸铁省煤器中的水汽化,介质出口温度应比相应压力下的饱和温度至少低20℃应该采取保护措施,因为省煤器里的温度可能不是均匀的,可能有高的地方。一般设计掌握省煤器出口温度要低于饱和蒸汽温度40度比较安全。目前我国低压小容量工业锅炉的给水,绝大部分采用人工节流的调节方式,一般都没有配置良好的给水除氧设备和给水自动调节装置,由于低压工业锅炉普遍使用铸铁省煤器,工况不断变化,给水又是人工调节,要保证锅炉均匀连续上水是很难办到的,特别是当给水温度较高,锅炉上水量较少,锅炉工作压力又较低时,这时省煤器中的水往往会沸腾汽化,使省煤器破裂。我们可以从省煤器进口水温和出口水温差来判断再循环的状态,来控制锅炉上水。锅炉上的水要求是除过氧的,水温不超过90~100℃,这对采用热力式除氧器的系统来说是不易做到的,但是在现场可以采取适当措施解决这个矛盾。限制锅炉上水温度的关键是汽包壁较厚,冷炉上水温度较高,内外壁易形成较大的温差,造成热应力较大,所以只要使进入汽包的给水温度较低即可解决这个问题。通过省煤器上水,因为省煤器是冷的,省煤器路管很长,给水进入省煤器后,由于省煤器管吸热,水温很快降低,给水进入汽包时温度已经显著降低。省煤器管和联箱壁较簿,给水温度略高些,热应力不会很大。因此只要控制开始上水的速度较慢,随着汽包温度逐渐升高,而后适当加快上水速度,即可同时满足对上水温度和速度及上水应经除氧的要求第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页汽包的热应力也较小。冷炉上水时,汽包壁温等于周围空气温度,当给水经省煤器进入汽包时,汽包内壁温度迅速升高,而外壁温度要随着热量从内壁传至外壁而慢慢上升。由于汽包壁较厚(中压炉为45—50㎜,高压炉为90—100㎜),外壁温度上升得较慢。汽包内壁温度高有膨胀的趋势,而外壁温度低,阻止汽包内壁膨胀,使汽包内壁产生压应力,而外壁承受拉伸应力,这样汽包就产生了热应力。热应力的大小决定了内外壁温差的大小和汽包壁的厚度,而内外壁温差又决定于上水温度和上水速度。上水的温度高,上水速度快,则热应力大;反之,则热应力小。只要热应力不大于某以数值是允许的。因此,必须规定上水的温度和上水的速度,才能保...
