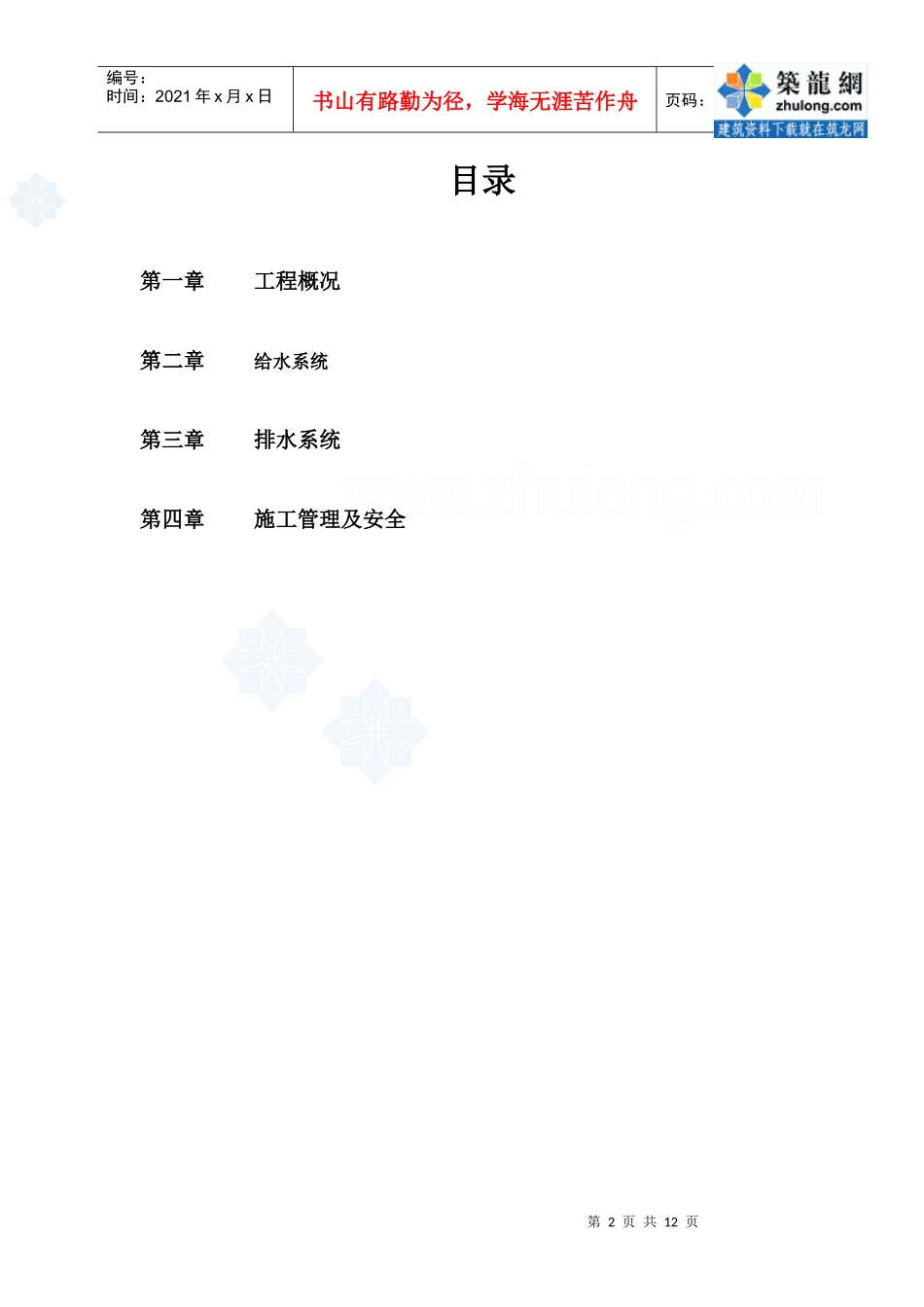

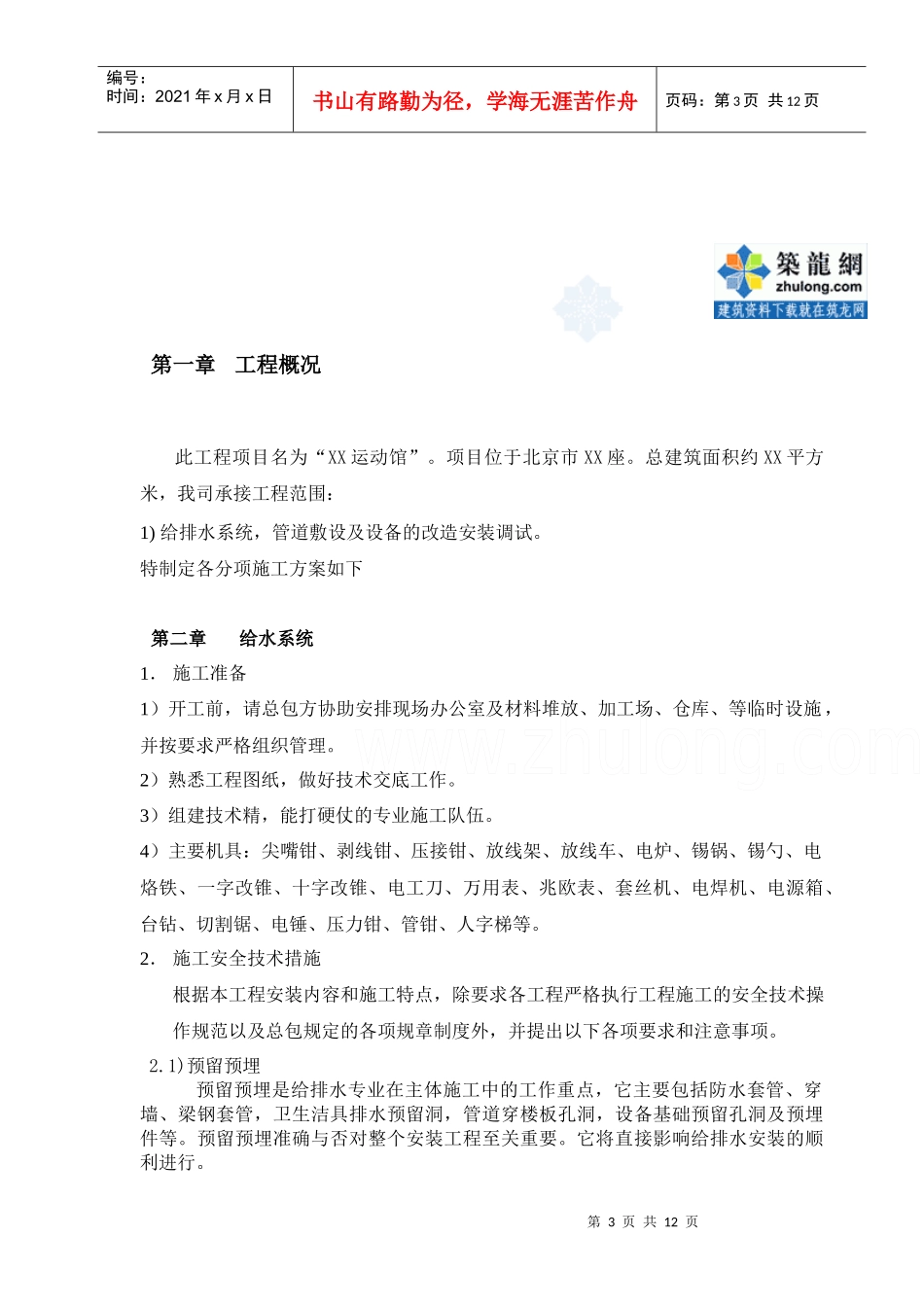

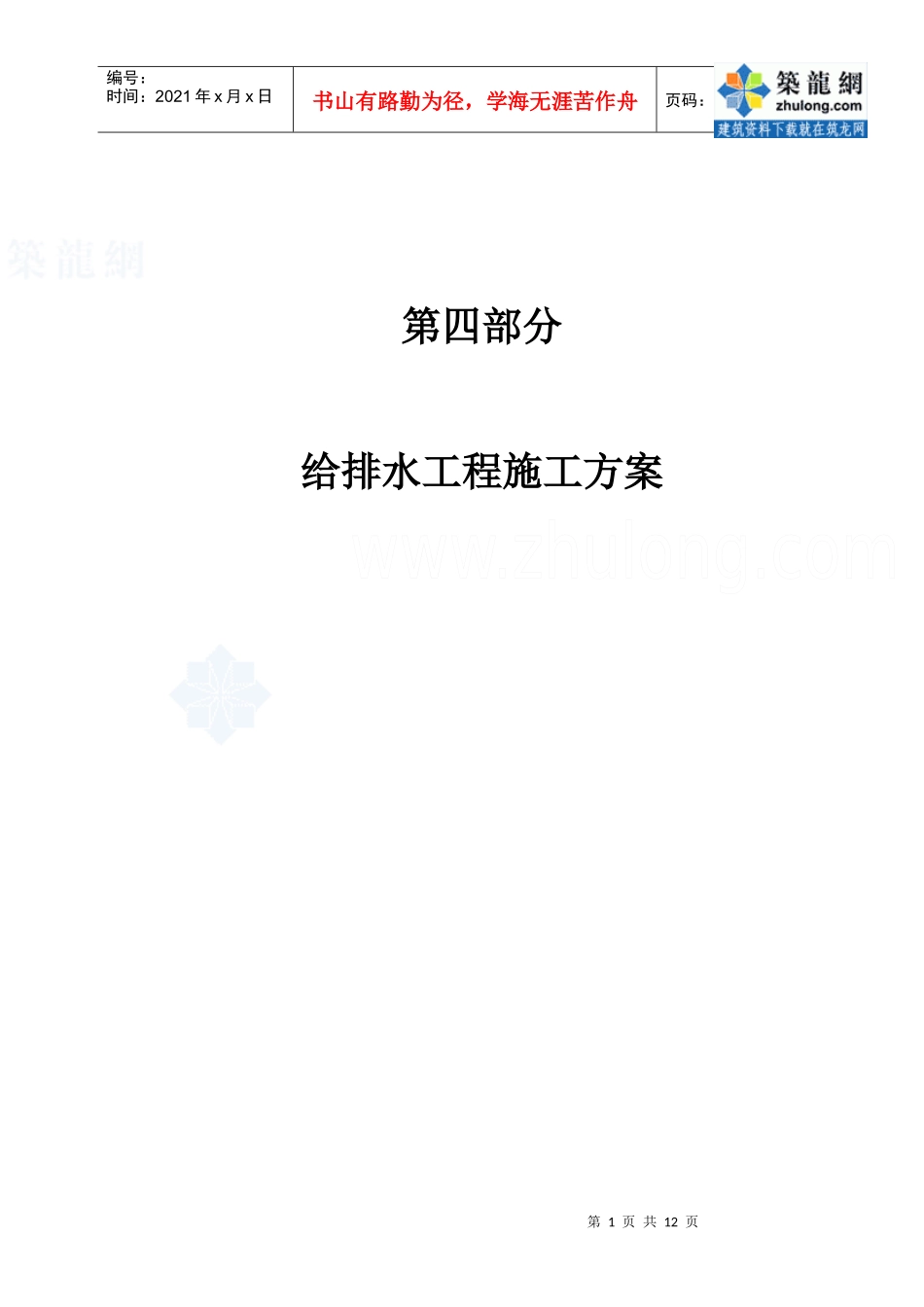

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第四部分给排水工程施工方案第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页目录第一章工程概况第二章给水系统第三章排水系统第四章施工管理及安全第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第一章工程概况此工程项目名为“XX运动馆”。项目位于北京市XX座。总建筑面积约XX平方米，我司承接工程范围：1)给排水系统，管道敷设及设备的改造安装调试。特制定各分项施工方案如下第二章给水系统1．施工准备1）开工前，请总包方协助安排现场办公室及材料堆放、加工场、仓库、等临时设施，并按要求严格组织管理。2）熟悉工程图纸，做好技术交底工作。3）组建技术精，能打硬仗的专业施工队伍。4）主要机具：尖嘴钳、剥线钳、压接钳、放线架、放线车、电炉、锡锅、锡勺、电烙铁、一字改锥、十字改锥、电工刀、万用表、兆欧表、套丝机、电焊机、电源箱、台钻、切割锯、电锤、压力钳、管钳、人字梯等。2．施工安全技术措施根据本工程安装内容和施工特点，除要求各工程严格执行工程施工的安全技术操作规范以及总包规定的各项规章制度外，并提出以下各项要求和注意事项。2.1)预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管、穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2.1.1）施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工。2.1.2）严格按标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管选用比管径大二号的钢管。2.2)套管安装a.刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。b．穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。c．穿剪力墙钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管的标高和几何尺寸放置钢套管，找准确切位置后焊牢在周围钢筋上，如果需要气割钢筋安装的，安装好后必须用加强筋加固，并做好防堵工作。d．穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。3．管道支架安装(1)管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。(2)支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、规范要求，不得有漏焊。(3)支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。对于有坡度的管道应根据两点间的距离和坡度的大小，算出高差后放坡后固定支架。(4)管道支架水平间距应符合规范要求。(5)管卡安装要求:层高小于5米每层设一个管卡，层高大于5米每层设两个，管卡安装距地面1.5-1.8M，如果设两个管卡可均匀安装。第5页共12页第4页共12页断管套丝配装管件管段调直安装管径在15-32mm之间套2次，在40-50mm之间套3次，70以上套3-4次。螺纹长度要符合规范要求。对小管径管道可用调直机调直。对于联接点弯曲过死或管径较大的管道采用气焊加热调直。镀锌钢管不允许用加热法调直。管段调直不允许损坏管材。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页4．管道的丝扣连接丝扣连接工艺流程及注意事项如下：5.管道的焊接焊前准备（1）工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。（2）焊条必须存放在干燥、通风良好的地方，严防受潮变质。（3）管道对接焊口的中心线...
