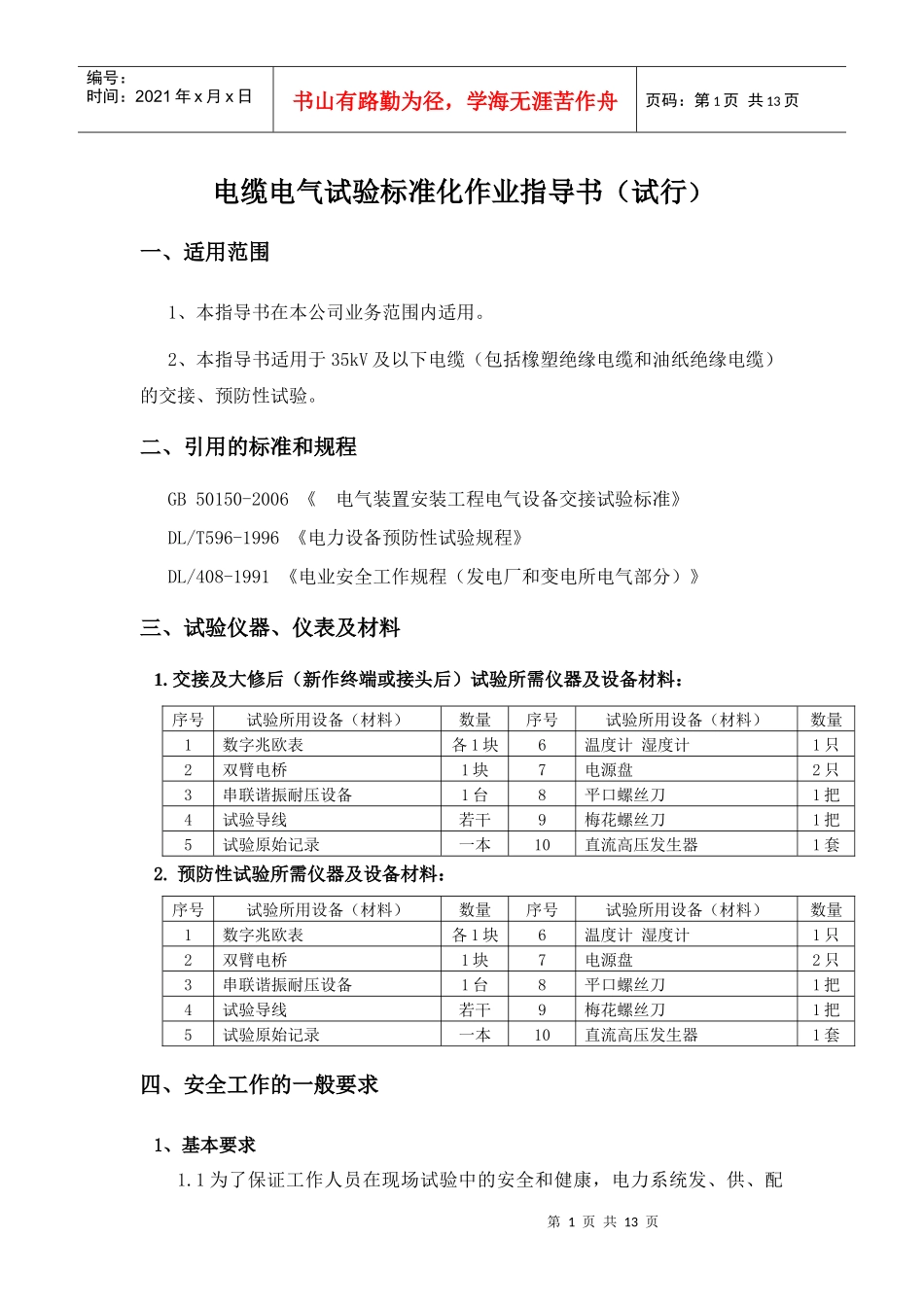

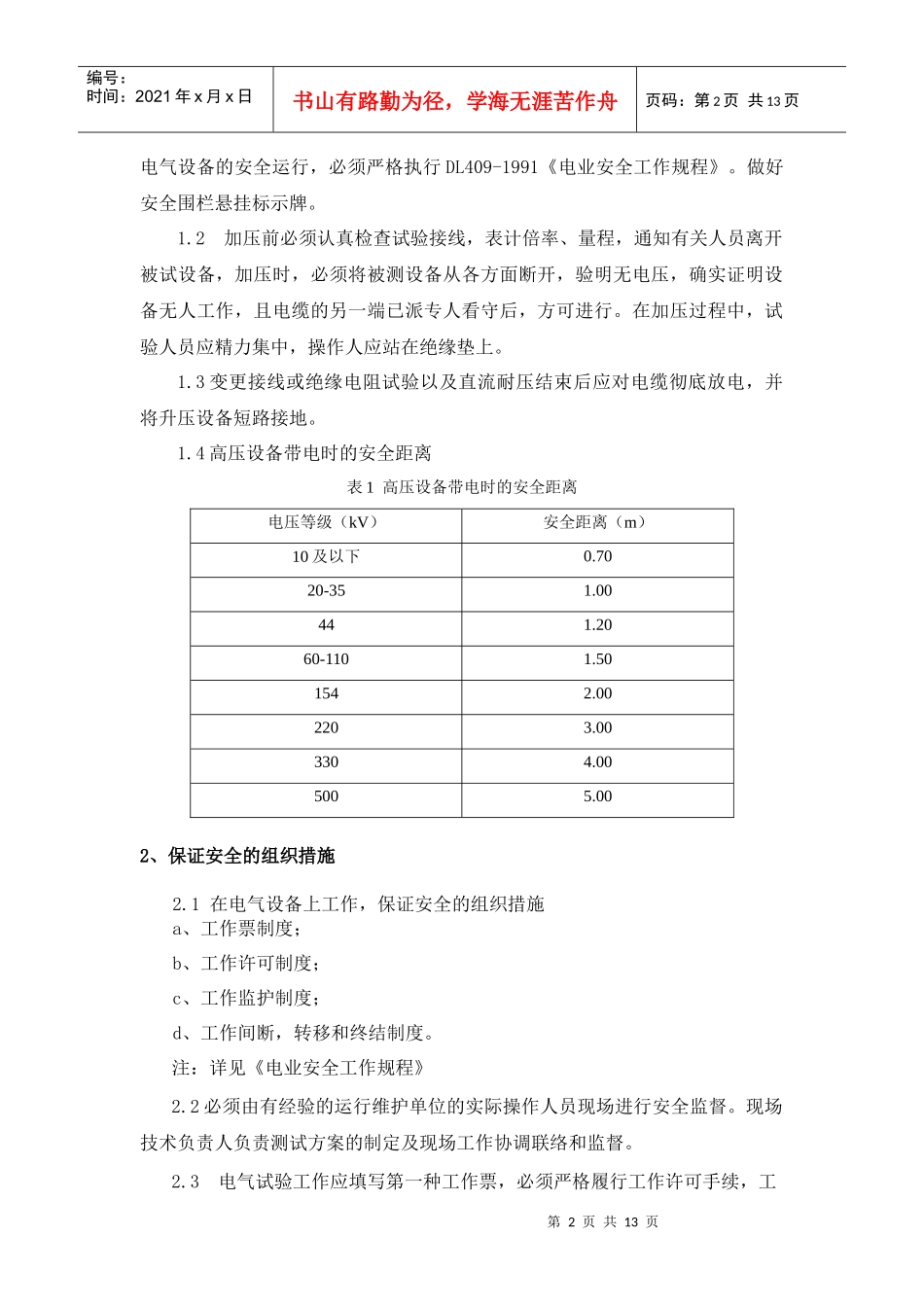

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电缆电气试验标准化作业指导书（试行）一、适用范围1、本指导书在本公司业务范围内适用。2、本指导书适用于35kV及以下电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。二、引用的标准和规程GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》DL/408-1991《电业安全工作规程（发电厂和变电所电气部分）》三、试验仪器、仪表及材料1.交接及大修后（新作终端或接头后）试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1数字兆欧表各1块6温度计湿度计1只2双臂电桥1块7电源盘2只3串联谐振耐压设备1台8平口螺丝刀1把4试验导线若干9梅花螺丝刀1把5试验原始记录一本10直流高压发生器1套2.预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1数字兆欧表各1块6温度计湿度计1只2双臂电桥1块7电源盘2只3串联谐振耐压设备1台8平口螺丝刀1把4试验导线若干9梅花螺丝刀1把5试验原始记录一本10直流高压发生器1套四、安全工作的一般要求1、基本要求1.1为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页电气设备的安全运行，必须严格执行DL409-1991《电业安全工作规程》。做好安全围栏悬挂标示牌。1.2加压前必须认真检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。1.3变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电，并将升压设备短路接地。1.4高压设备带电时的安全距离表1高压设备带电时的安全距离电压等级（kV）安全距离（m）10及以下0.7020-351.00441.2060-1101.501542.002203.003304.005005.002、保证安全的组织措施2.1在电气设备上工作，保证安全的组织措施a、工作票制度；b、工作许可制度；c、工作监护制度；d、工作间断，转移和终结制度。注：详见《电业安全工作规程》2.2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。现场技术负责人负责测试方案的制定及现场工作协调联络和监督。2.3电气试验工作应填写第一种工作票，必须严格履行工作许可手续，工第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页作不得少于两人。2.4若需要变更或增加安全措施者应填用新的工作票，并重新履行工作许可手续。五、试验项目及要求1、绝缘电阻测量1.1测量目的通过对主绝缘绝缘电阻的测试可初步判断电缆绝缘是否受潮、老化、脏污及局部缺陷，并可检查由耐压试验检出的缺陷的性质。对橡塑绝缘电力电缆而言，通过电缆外护套和电缆内衬层绝缘电阻的测试，可以判断外护套和内衬层是否进水。1.2该项目适用范围交接（针对橡塑绝缘电缆）及预防性试验时，耐压前后进行。1.3试验时使用的仪器、仪表1.3.1采用500V数字式兆欧表（测量橡塑电缆的外护套和内衬层绝缘电阻时）1.3.2采用1000V数字式兆兆欧表（对0.6/1kV及以下电缆）1.3.3采用2500V数字式兆兆欧表（对0.6/1kV以上电缆）1.3.4采用5000V数字式兆兆欧表（对35kV及上电缆）1.4试验步骤1.4.1电缆主绝缘绝缘电阻测量1.4.2断开被试品的电源，拆除或断开其对外的一切连线，并将其接地充分放电。1.4.3用干燥清洁柔软的布檫净电缆头，然后将非被试相缆芯与铅皮一同接地，逐相测量。1.4.4将数字式兆欧表放置平稳，将数字式兆欧表的接地端头E与被试品德接地端相连。将高压端L接与被试相缆芯，屏蔽端G接与被试相外护套。1.4.5采用数字兆欧表进行测量，根据不同的电缆规格调整不同的电压等级。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页1.4.6读取绝缘电阻的数值后，将被试相电缆充分放电，操作应采用绝缘工具1.5试验...
