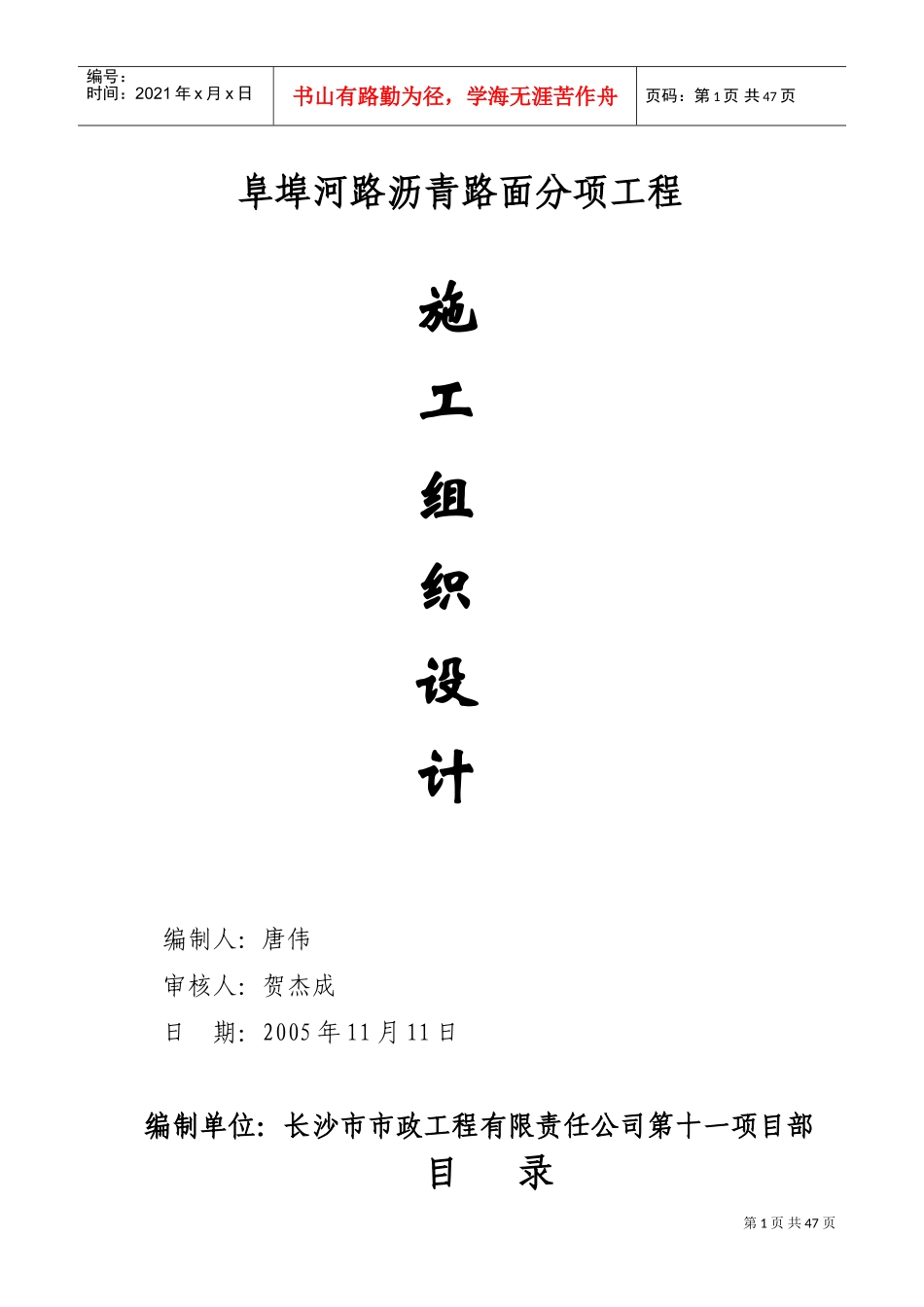

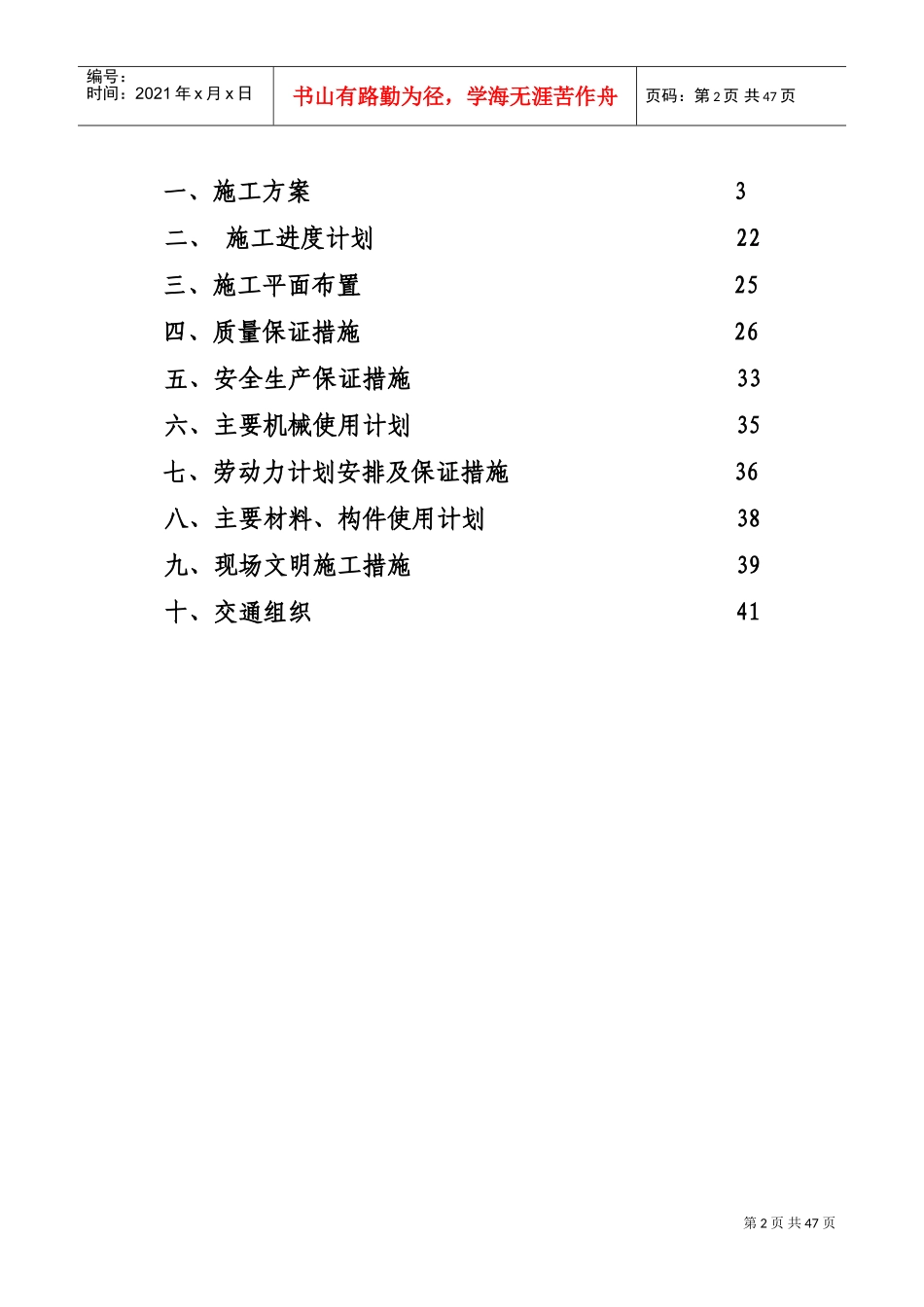

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页阜埠河路沥青路面分项工程施工组织设计编制人：唐伟审核人：贺杰成日期：2005年11月11日编制单位：长沙市市政工程有限责任公司第十一项目部目录第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、施工方案3二、施工进度计划22三、施工平面布置25四、质量保证措施26五、安全生产保证措施33六、主要机械使用计划35七、劳动力计划安排及保证措施36八、主要材料、构件使用计划38九、现场文明施工措施39十、交通组织41第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页一、施工方案1、工程概况及工程特点阜埠河路是长沙市岳麓山片规划路网中的一条东西向城市次干道,地处河西大学科技城内,与多条城市主次干道相连,它西起麓山南路,东至潇湘大道，全长1.25公里,设平曲线两处,一转角为10.95°,半径为R=600m,曲线长114.64m,另一转角为35.98°，此处半径为300m，曲线长188.41m。全线设计标高基本接近现状道路路面标，全线共设变坡六处，最小纵坡0.038%，最大纵坡2.55%，最小竖曲线半径为R=1000m。标准横断面，该路幅宽度为36m,其标准路幅组成为：6.5m(人行道)+23.0m（车行道）+6.5m（人行道）=36.0m，实际路幅宽度由36m至43m不等。车行道采用沥青路面，其具有噪音小，行车舒适，灰尘少以及维护方便等优点，其结构形式为：表面层为4厚细粒式沥㎝青混凝土（AC-13），中面层为5厚中粒式沥青混凝土（㎝AC-20），下面层为6厚粗粒式沥青混凝土（㎝AC-25）。表面层、中面层和下面层沥青均采用重交沥青AH-70。1.1工程特点：1.1.1工程质量要求高。本工程作为今年长沙市岳麓山片规划路网中的一条重点工程道路，深受各级领导重视，工程质量要求高，必须确保优良。1.1.2工程量大、工期紧。本工程全长1255m，沥青混凝土面积达3万多平方，计划10天完成,施工任务较艰巨。第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页1.1.3道路范围内检查井较多，达八十多座，且部分检查井（主要为电力、电信、自来水井）无砼井座，如调整不好将对沥青混凝土路面留有隐患，施工时必须特别注意这些井座的安装。1.1.4机械化程度高。本工程主车道幅宽23-30m，要求采用性能优越的ABG自动找平沥青混凝土摊铺设备（最大摊幅12m），优质高效完成施工任务。1.1.5主要工程量：粗粒式沥青砼AC－251973m3中粒式沥青砼AC－201644m3细粒式沥青砼AC－131315m31.2施工条件：1.2.1本工程经现场踏勘，水源、电源可就近搭接，施工中根据具体水源、电源位置，合理布设水电走廊。1.2.2本工程施工场地开阔，为新建工程路面基层已经完成，施工安排考虑采取道路全封闭施工来维护交通。1.2.3本工程施工期间正处于天气较冷季节，不是沥青砼路面施工的最佳季节，因此必须密切与气象部门的联系，选择恰当的时间进行摊铺，切实做好沥青料的保温工作。2、施工部署：根据本工程的实际情况，确定摊铺顺序为：先南边后北边，先主线后交叉口。本工程是潇湘中路与麓山南路之间的连接道路,现场入口可以从第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页此两条路口进入，因本工程路幅宽23-30m不等，变化幅度较大的是南半幅，因此确定先南边后北边可以保证沥青料运输车从较近的潇湘中路进入来完成难度较大的南半幅。根据现场及机械设备调度情况，计划采用ABG一台，轮式伸缩摊铺机一台，按南北两幅将主线分成两个主摊铺带(见摊铺带示意图)：用ABG摊铺机首先来保证主线的摊铺，但对变化段的路幅则首先用轮式伸缩摊铺机先进行摊铺一段后，然后用ABG摊铺机随后跟进,这种施工部署，能够保证施工冷接缝安排在路幅中线位置，其他位置(港湾段及其它加宽段)则作为热接缝处理；待主线完成后，再采用轮式摊铺机对交叉口逐个进入摊铺。2．1施工摊铺带的划分：按照道路设计宽度及线形走势以及摊铺机械一次摊铺最大宽度情况，拟将本工程的摊铺带划分如下(见摊铺带及摊铺机行走示意图)：K0+000-K0+250路幅宽25m路段，分作三条摊铺带（...
