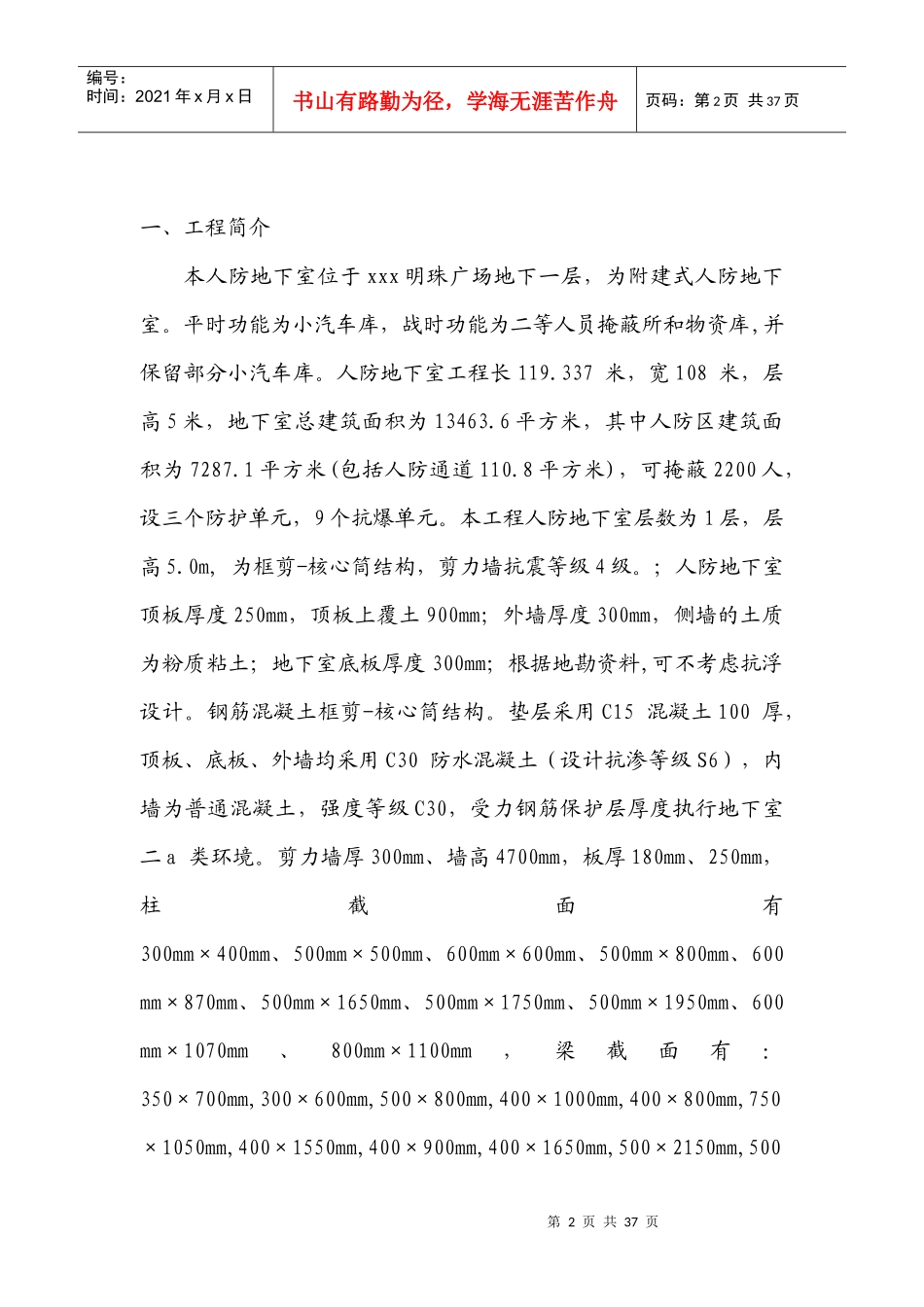

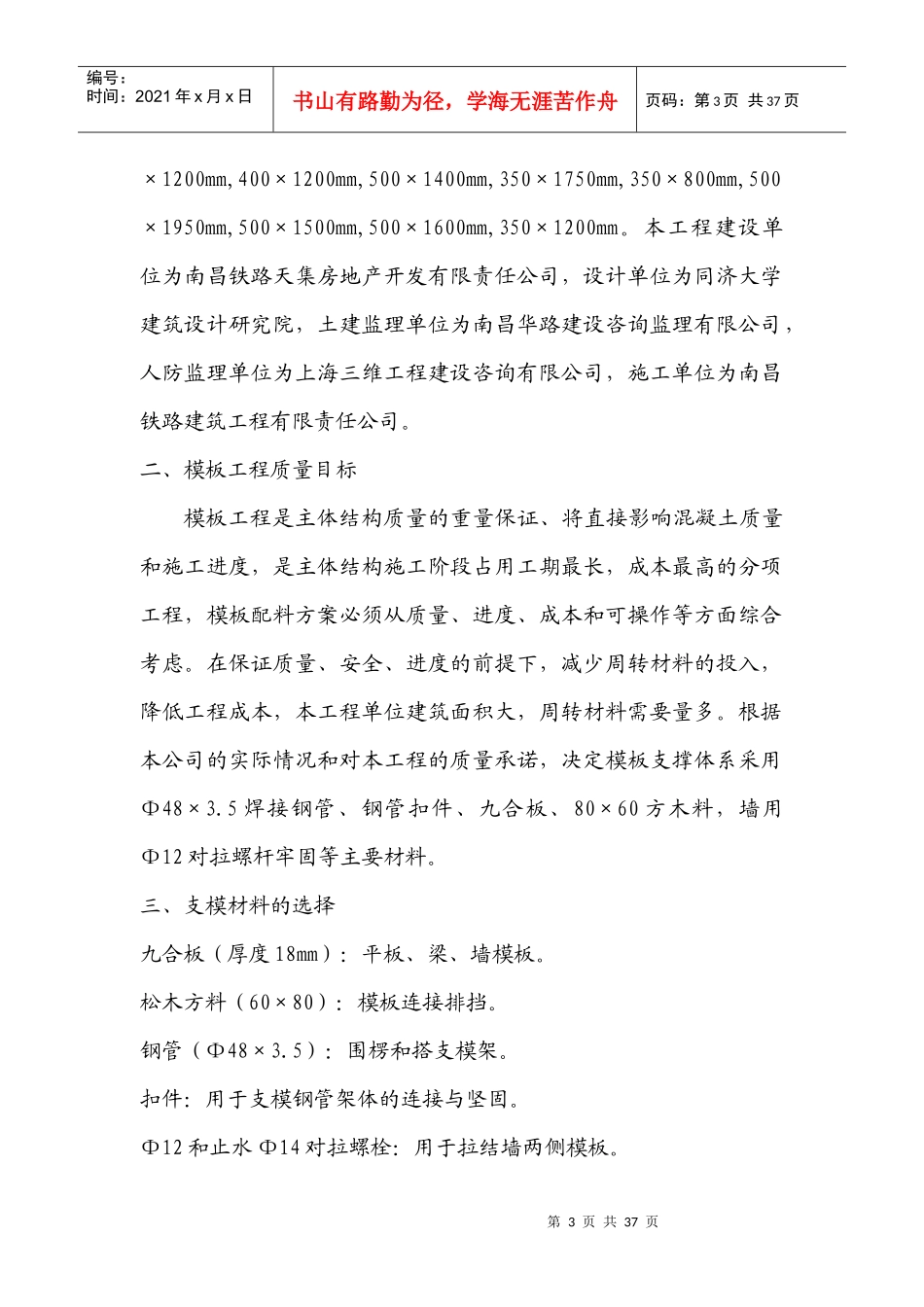

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页明珠广场工程地下室模板施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页一、工程简介本人防地下室位于xxx明珠广场地下一层，为附建式人防地下室。平时功能为小汽车库，战时功能为二等人员掩蔽所和物资库,并保留部分小汽车库。人防地下室工程长119.337米，宽108米，层高5米，地下室总建筑面积为13463.6平方米，其中人防区建筑面积为7287.1平方米(包括人防通道110.8平方米)，可掩蔽2200人，设三个防护单元，9个抗爆单元。本工程人防地下室层数为1层，层高5.0m,为框剪-核心筒结构，剪力墙抗震等级4级。；人防地下室顶板厚度250mm，顶板上覆土900mm；外墙厚度300mm，侧墙的土质为粉质粘土；地下室底板厚度300mm；根据地勘资料,可不考虑抗浮设计。钢筋混凝土框剪-核心筒结构。垫层采用C15混凝土100厚，顶板、底板、外墙均采用C30防水混凝土（设计抗渗等级S6），内墙为普通混凝土，强度等级C30，受力钢筋保护层厚度执行地下室二a类环境。剪力墙厚300mm、墙高4700mm，板厚180mm、250mm，柱截面有300mm×400mm、500mm×500mm、600mm×600mm、500mm×800mm、600mm×870mm、500mm×1650mm、500mm×1750mm、500mm×1950mm、600mm×1070mm、800mm×1100mm，梁截面有：350×700mm,300×600mm,500×800mm,400×1000mm,400×800mm,750×1050mm,400×1550mm,400×900mm,400×1650mm,500×2150mm,500第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页×1200mm,400×1200mm,500×1400mm,350×1750mm,350×800mm,500×1950mm,500×1500mm,500×1600mm,350×1200mm。本工程建设单位为南昌铁路天集房地产开发有限责任公司，设计单位为同济大学建筑设计研究院，土建监理单位为南昌华路建设咨询监理有限公司，人防监理单位为上海三维工程建设咨询有限公司，施工单位为南昌铁路建筑工程有限责任公司。二、模板工程质量目标模板工程是主体结构质量的重量保证、将直接影响混凝土质量和施工进度，是主体结构施工阶段占用工期最长，成本最高的分项工程，模板配料方案必须从质量、进度、成本和可操作等方面综合考虑。在保证质量、安全、进度的前提下，减少周转材料的投入，降低工程成本，本工程单位建筑面积大，周转材料需要量多。根据本公司的实际情况和对本工程的质量承诺，决定模板支撑体系采用Ф48×3.5焊接钢管、钢管扣件、九合板、80×60方木料，墙用Ф12对拉螺杆牢固等主要材料。三、支模材料的选择九合板（厚度18mm）：平板、梁、墙模板。松木方料（60×80）：模板连接排挡。钢管（Ф48×3.5）：围楞和搭支模架。扣件：用于支模钢管架体的连接与坚固。Ф12和止水Ф14对拉螺栓：用于拉结墙两侧模板。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页四、模板配制、安装1．支模配制1.1现浇楼板支模现浇楼板采用18厚九合板支模，支模排挡采用60×80方木档，间距不得大于450cm。九合板使用时严禁随意锯割。钢管脚手架支撑纵横向立杆间距不得大于1100mm，水平杆步距不大于1500mm，搭设高度为5米、3.9米。1.2梁模板（大梁模板支撑系统详见专项施工方案）地下室顶板层模板支撑搭设高度分别为3.9米、5米，梁截面形式有350×700mm,300×600mm,500×800mm,400×1000mm,400×800mm,750×1050mm,400×1550mm,400×900mm,400×1650mm,500×2150mm,500×1200mm,400×1200mm,500×1400mm,350×1750mm,350×800mm,500×1950mm,500×1500mm,500×1600mm,350×1200mm，板厚为180mm、250mm，砼标号为C30。将之归类为：A、梁截面B×D=500mm×2150mm(500×1950mm、),梁支撑立杆的横距（跨度方向）L不大于0.6m，立杆的步距h=1.5m，梁底最外侧两立杆间距1.2m，梁底2道承重立杆。B、梁截面B×D=500mm×1650mm（含500×1500mm、750×1050mm、500×1400mm、400×1600mm、500×1400mm、350×1750mm、400×1650mm）,梁支撑立杆的横距（...
