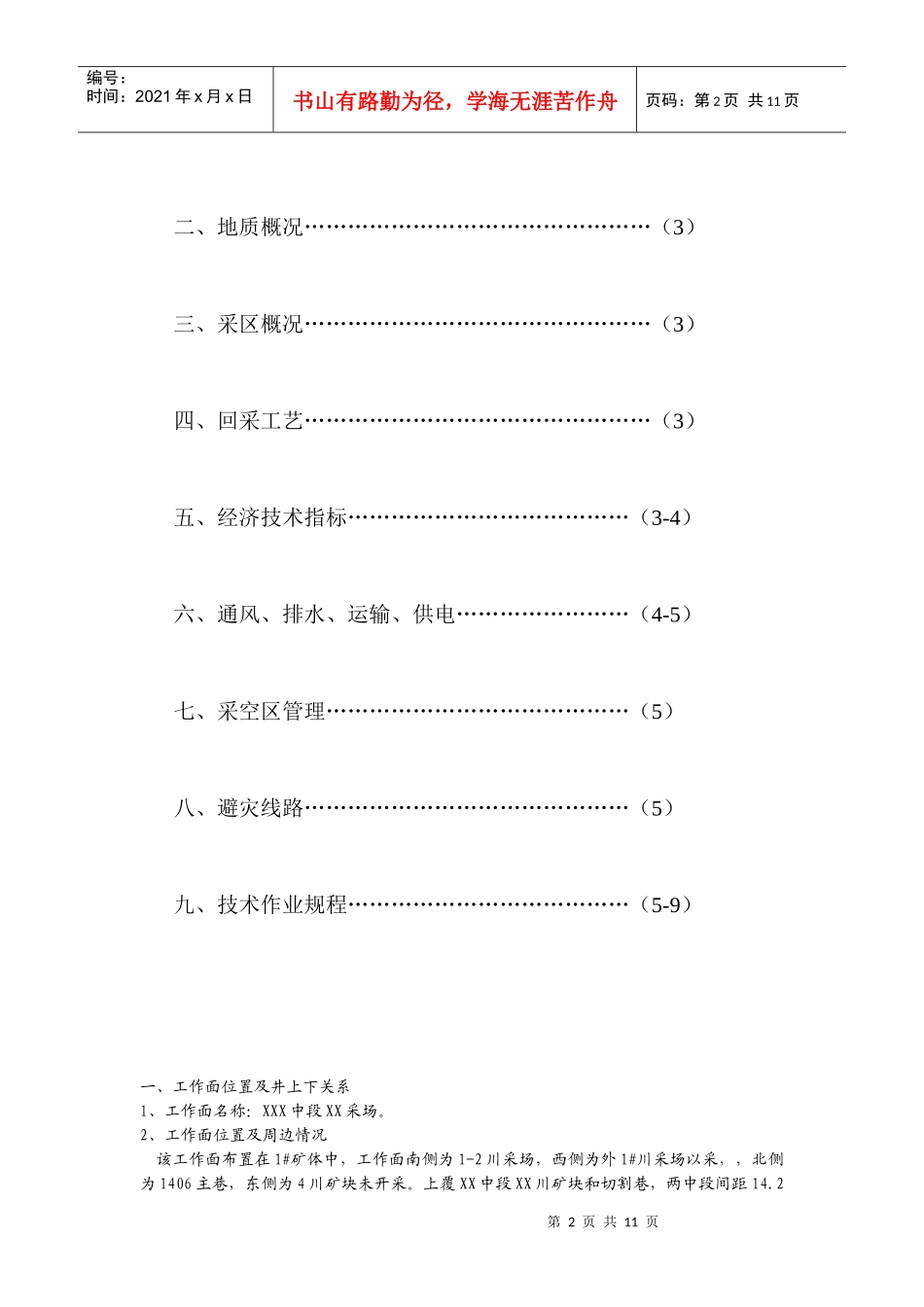

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页XXXXX矿业有限公司XXXX中段XXX采场采准采矿设计说明书设计：常务副总：审核：生产处：技术处：安检处：技术主管：XXX年XX月XX日目录一、工作面位置及井上下关系………………………（3）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二、地质概况…………………………………………（3）三、采区概况…………………………………………（3）四、回采工艺…………………………………………（3）五、经济技术指标…………………………………（3-4）六、通风、排水、运输、供电……………………（4-5）七、采空区管理……………………………………（5）八、避灾线路………………………………………（5）九、技术作业规程…………………………………（5-9）一、工作面位置及井上下关系1、工作面名称：XXX中段XX采场。2、工作面位置及周边情况该工作面布置在1#矿体中，工作面南侧为1-2川采场，西侧为外1#川采场以采，，北侧为1406主巷，东侧为4川矿块未开采。上覆XX中段XX川矿块和切割巷，两中段间距14.2第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页米.3、井上下关系XX中段XX采场回采工作面，地面无建筑及其它固定设施，开采对地面无较大影响。二、地质概况1、水文地质本矿主要矿体位于当地侵蚀基准面以上，附近无地表水体。矿床主要充水因素为风化裂隙含水带，属于裂隙充水矿床其富水性弱。大气降水是唯一地下水补给来源，故水文地质条件简单。按充水矿床勘探复杂程度属于第1类型，即水文地质条件简单矿床.2、采区地质三、采区概况本浅孔采场矿块布置在矿体界线边缘为探矿增储区，矿体的赋存条件及客观因素等原因，同时又存在一定的开采局限性，故采场采高以采至上部围岩为准本采场为XXX中段各川整体矿块采用中深孔爆破的前期落矿创造自由面和补偿空间。本采场整个过程为一小型矿块的开采。根据采矿方法自身要素及工人对采矿方法的熟练操作程度，故决定矿房采用无底柱浅孔留矿法。矿(间)柱采用中深孔回采。矿块结构参数本次设计矿块的划分以XXX为一个采场，矿房沿走向布置，采场留有3m间柱，间柱内布置两人行天井，在天井内分别向采场送联络道既采矿入口和通风口，人行天井规格1.2m×1.6m，联络道规格1.2×1.8m。四、回采工艺凿岩→爆破→通风→处理浮石→二次破碎→出渣→凿岩五、经济技术指标1、损失率：矿体损失为间柱损失，为暂时损失。间柱：7×5×5×9.1×2.6﹦4140.5(T)2、贫化率控制在10%以内。3、采切比:792÷18376.8×1000﹦43.1(米/千吨)4、工效:台班生产能力:1.5m；50T5、附炮眼布置图6、落矿参数最小抵抗线0.5m，眼距0.8m，分层高度1.5m。采幅宽为矿体宽平均为5m。7、附技术指标表序号指标名称单位指标备注1采矿方法浅孔溜矿法2矿体平均倾角度303矿岩稳固性较稳固4矿石体重t/m32.65岩石体重t/m32.86矿块构成要素第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页矿房长m33.3矿房宽m18.4矿房高m9.17矿房矿石量t18376.88采场平均品位%0.0829采矿损失率%121011采矿贫化率%1211采矿凿岩工效t/班5012采切比m/千吨43.113采矿主要材料消耗炸药Kg/t0.7导爆管m/t914掘进主要材料消耗炸药Kg/t3导爆管m/t9六、通风、排水、运输、供电1、通风1）掘进通风a、风量计算根据《规程》规定选用计算风量中最大值为工作面风量，选择适当风机为通风局扇。b、通风示意图10m→新鲜风流污风流2）采区通风：a、采场由15号天井进风，由17号天井回风至1420中段第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页新风污风2、排水因采场水量即少，经1406平巷自流到井口水仓，用离心式水泵排到地面。3、运输：1）运输工具及方式采用铲运机装矿，自卸式翻斗车运矿。2）运输路线采用装岩机到工作面出矿，运至附近车场装入翻斗车，再直接运出井口。4、供电由6.6KV总降压变电所，采用放射式配电方式，以6.3KV出线，向...
