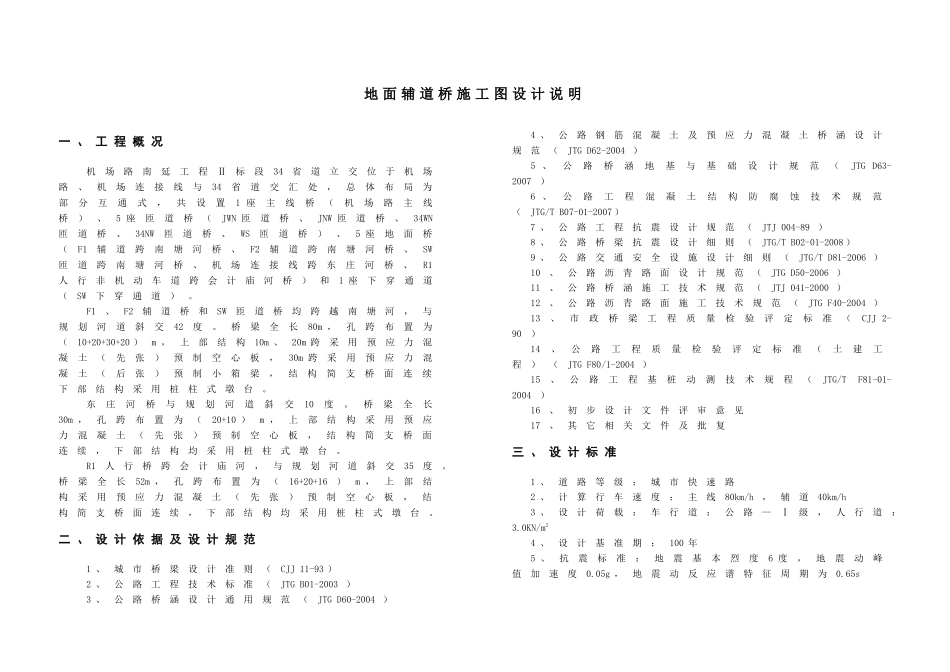

地面辅道桥施工图设计说明

地 面 辅 道 桥 施 工 图 设 计 说 明一 、 工 程 概 况机场路南延工程Ⅱ标段34省道立交位于机场路、机场连接线与34省道交汇处，总体布局为部分互通式，共设置1 座主线桥（机场路主线桥）、5 座匝道桥（JWN 匝道桥、JNW 匝道桥、34WN匝道桥、34NW匝道桥、WS匝道桥）、5 座地面桥（F1辅道跨南塘河桥、F2辅道跨南塘河桥、SW匝道跨南塘河桥、机场连接线跨东庄河桥、R1人行非机动车道跨会计庙河桥）和1 座下穿通道（SW下穿通道）。F1、F2辅道桥和SW匝道桥均跨越南塘河，与规划河道斜交42度。桥梁全长80m ，孔跨布置为（10+20+30+20 ）m ，上部结构10m 、20m 跨采用预应力混凝土（先张）预制空心板，30m 跨采用预应力混凝土（后张）预制小箱梁，结构简支桥面连续下部结构采用桩柱式墩台。东庄河桥与规划河道斜交10度。桥梁全长30m ，孔跨布置为（20+10 ）m ，上部结构采用预应力混凝土（先张）预制空心板，结构简支桥面连续，下部结构均采用桩柱式墩台。R1人行桥跨会计庙河，与规划河道斜交35度。桥梁全长52m ，孔跨布置为（16+20+16）m ，上部结构采用预应力混凝土（先张）预制空心板，结构简支桥面连续，下部结构均采用桩柱式墩台。二 、 设 计 依 据 及 设 计 规 范1 、城市桥梁设计准则（CJJ 11-93 ） 2 、公路工程技术标准（JTG B01-2003 ）3 、公路桥涵设计通用规范（JTG D60-2004 ）4 、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004 ）5 、公路桥涵地基与基础设计规范（JTG D63-2007）6 、公路工程混凝土结构防腐蚀技术规范（JTG/T B07-01-2007 ）7 、公路工程抗震设计规范（JTJ 004-89）8 、公路桥梁抗震设计细则（JTG/T B02-01-2008 ）9 、公路交通安全设施设计细则（JTG/T D81-2006 ）10、公路沥青路面设计规范（JTG D50-2006 ）11、公路桥涵施工技术规范（JTJ 041-2000 ）12、公路沥青路面施工技术规范（JTG F40-2004 ）13、市政桥梁工程质量检验评定标准（CJJ 2-90） 14、公路工程质量检验评定标准（土建工程）（JTG F80/1-2004 ）15、公路工程基桩动测技术规程（JTG/T F81-01-2004）16、初步设计文件评审意见17、其它相关文件及批复三 、 设 计 标 准1 、道路等级：城市快速路2 、计算行车速度：主线80km/h，辅道40km/h3 、设计荷载：车行道：公路—Ⅰ级，人行道：3.0KN/m24 、设计基准期：100 年5 、抗震标准：地震基本烈度6 ...
