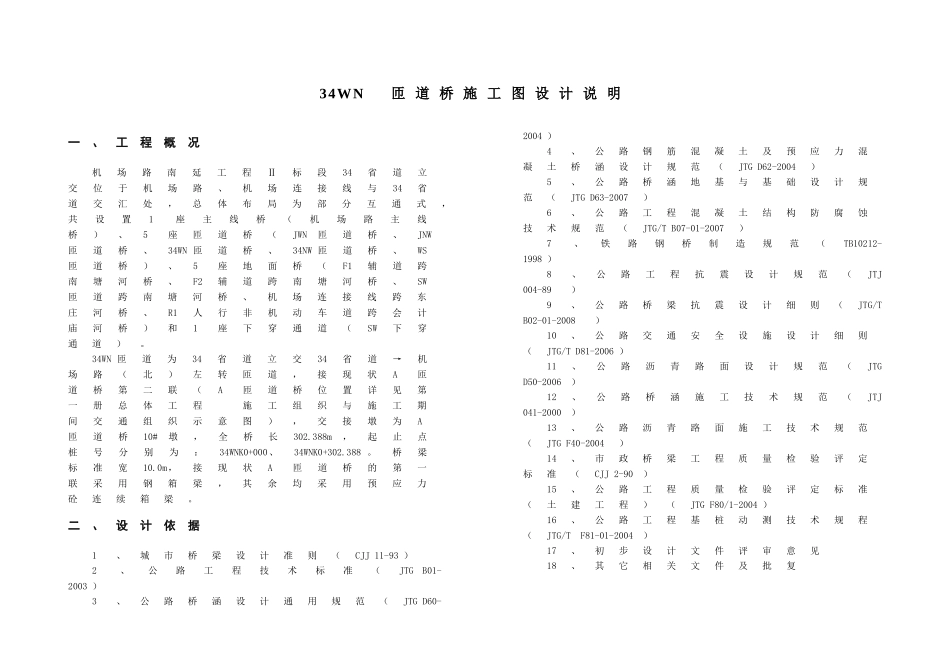

34WN匝道桥施工图设计说明

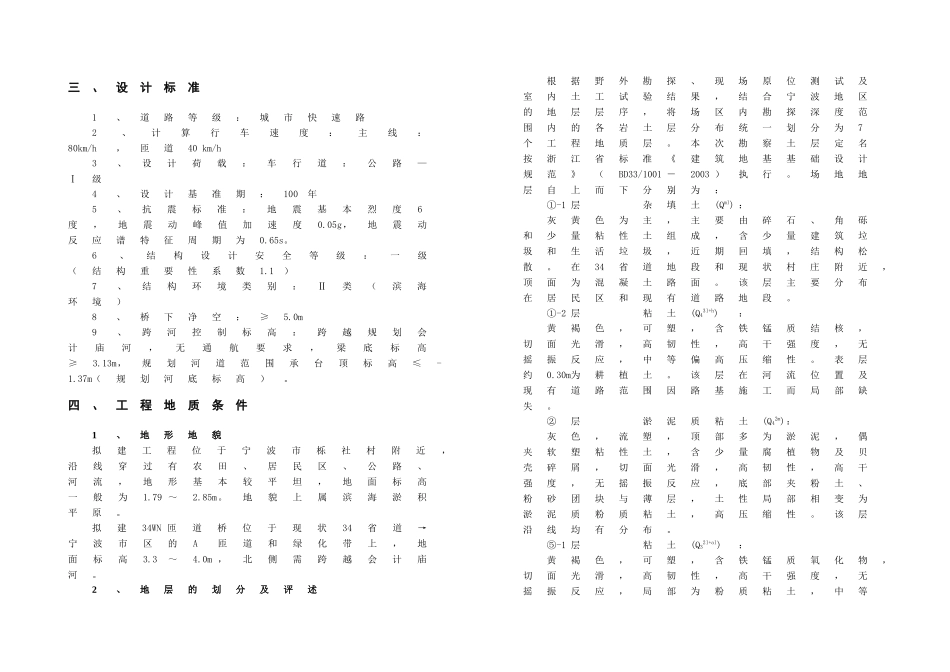

34WN匝 道 桥 施 工 图 设 计 说 明一、工程概况机场路南延工程Ⅱ标段34省道立交位于机场路、机场连接线与34省道交汇处，总体布局为部分互通式，共设置1座主线桥（机场路主线桥）、5座匝道桥（JWN匝道桥、JNW匝道桥、34WN 匝道桥、34NW 匝道桥、WS匝道桥）、5座地面桥（F1辅道跨南塘河桥、F2辅道跨南塘河桥、SW匝道跨南塘河桥、机场连接线跨东庄河桥、R1人行非机动车道跨会计庙河桥）和1座下穿通道（SW下穿通道）。34WN 匝道为34省道立交34省道→机场路（北）左转匝道，接现状A匝道桥第二联（A匝道桥位置详见第一册总体工程 施工组织与施工期间交通组织示意图），交接墩为A匝道桥10#墩，全桥长302.388m，起止点桩号分别为：34WNK0+000、34WNK0+302.388 。桥梁标准宽10.0m，接现状A匝道桥的第一联采用钢箱梁，其余均采用预应力砼连续箱梁。二、设计依据1、城市桥梁设计准则（CJJ 11-93 ） 2、公路工程技术标准（JTG B01-2003 ）3、公路桥涵设计通用规范（JTG D60-2004 ）4、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）5、公路桥涵地基与基础设计规范（JTG D63-2007）6、公路工程混凝土结构防腐蚀技术规范（JTG/T B07-01-2007）7、铁路钢桥制造规范（TB10212-1998 ）8、公路工程抗震设计规范（JTJ 004-89）9、公路桥梁抗震设计细则（JTG/T B02-01-2008）10、公路交通安全设施设计细则（JTG/T D81-2006 ）11、公路沥青路面设计规范（JTG D50-2006）12、公路桥涵施工技术规范（JTJ 041-2000）13、公路沥青路面施工技术规范（JTG F40-2004）14、市政桥梁工程质量检验评定标准（CJJ 2-90） 15、公路工程质量检验评定标准（土建工程）（JTG F80/1-2004 ）16、公路工程基桩动测技术规程（JTG/T F81-01-2004）17、初步设计文件评审意见18、其它相关文件及批复三、设计标准1、道路等级：城市快速路2、计算行车速度：主线：80km/h，匝道40 km/h3、设计荷载：车行道：公路—Ⅰ级4、设计基准期：100年5、抗震标准：地震基本烈度6度，地震动峰值加速度0.05g，地震动反应谱特征周期为0.65s。6、结构设计安全等级：一级（结构重要性系数1.1）7、结构环境类别：Ⅱ类（滨海环境）8、桥下净空：≥5.0m9、跨河控制标高：跨越规划会计庙河，无通航要求，梁底标高≥3.13m，规划河道范围承台顶标高≤-1.37m（规划河底标高）。四、工程地质条件1、地形地貌拟建工程位于宁波市栎社村附近，沿线穿过有农田、居民区、公...
