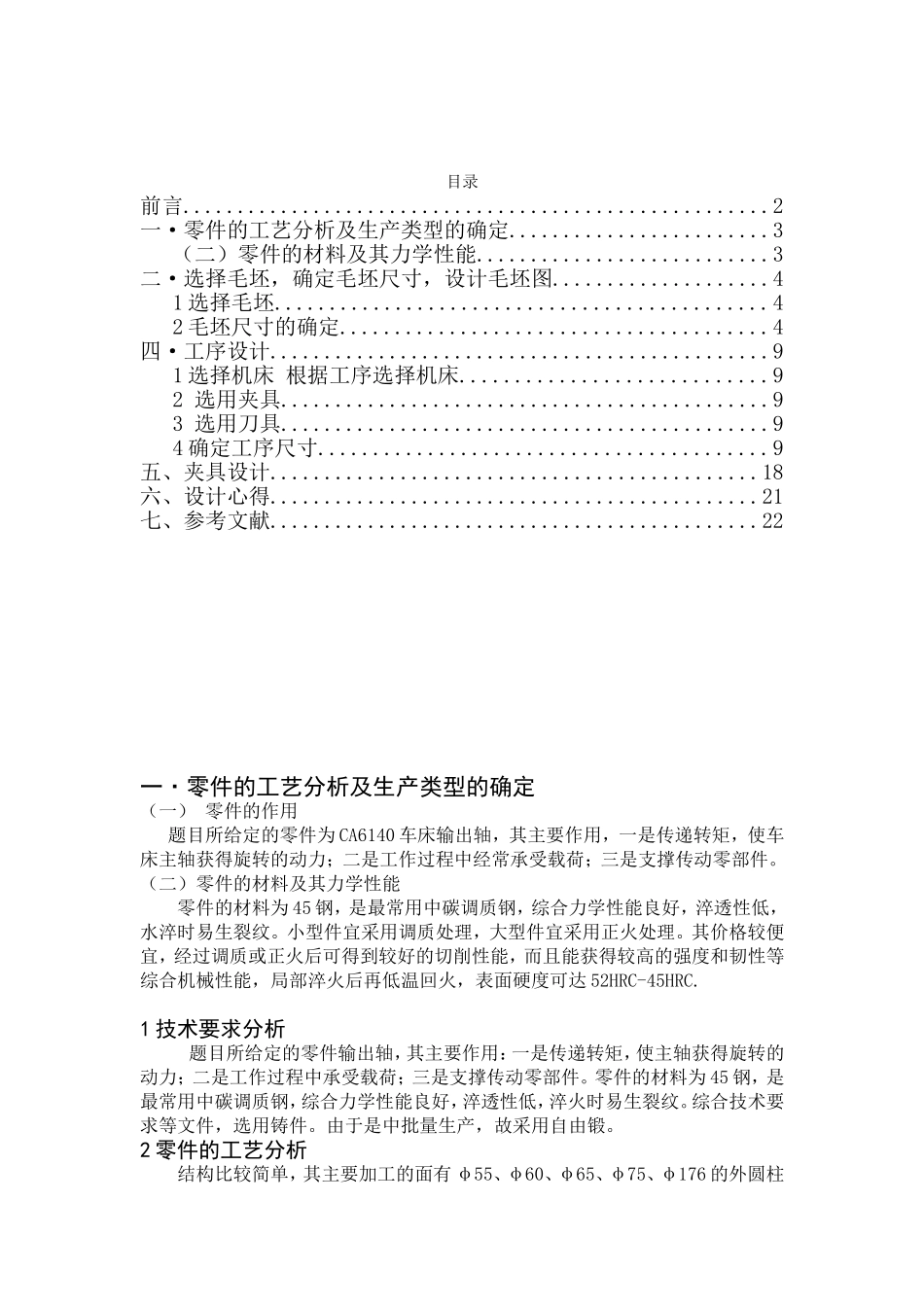

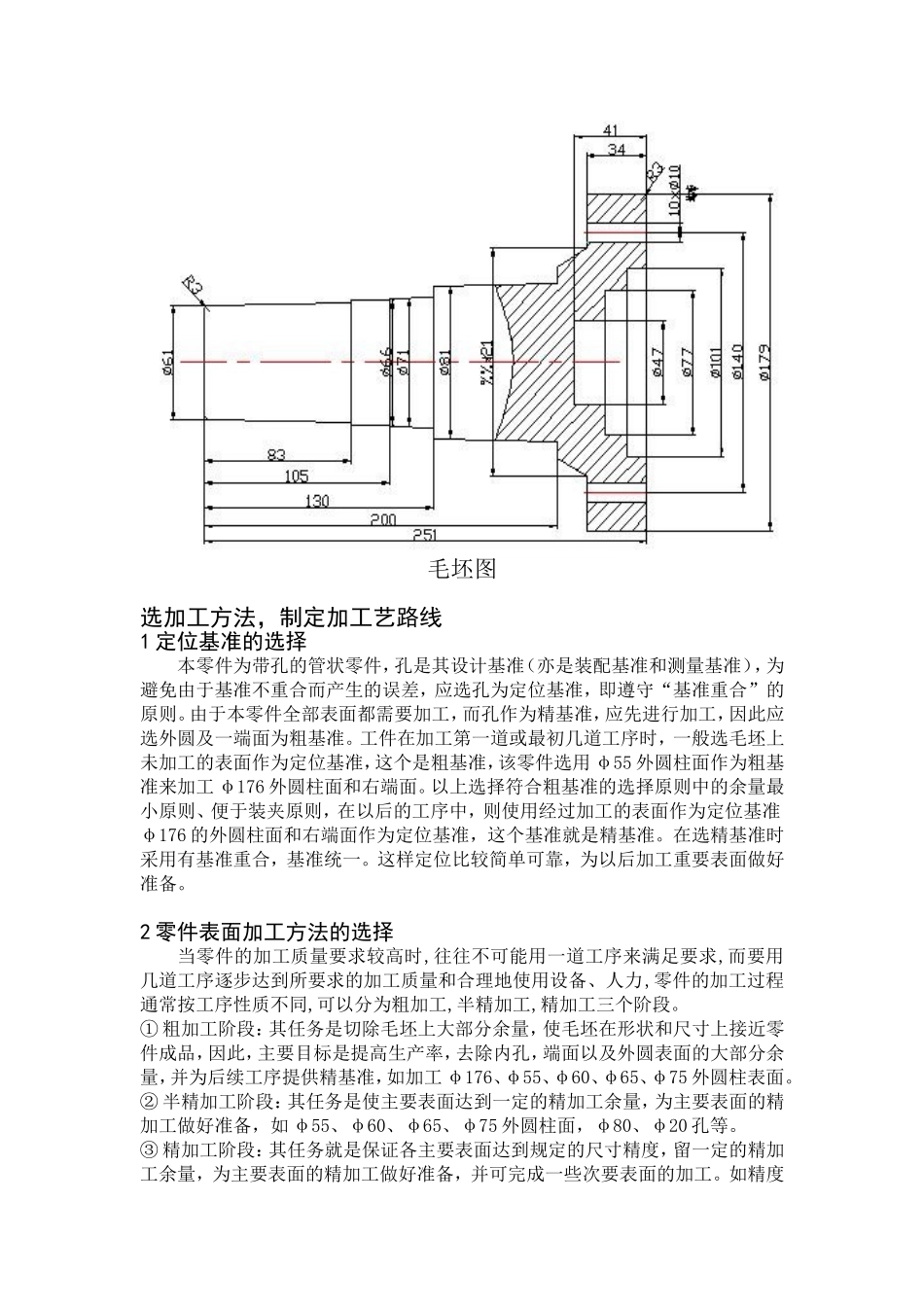

目录前言......................................................2一·零件的工艺分析及生产类型的确定........................3（二）零件的材料及其力学性能...........................3二·选择毛坯，确定毛坯尺寸，设计毛坯图....................41选择毛坯.............................................42毛坯尺寸的确定.......................................4四·工序设计..............................................91选择机床根据工序选择机床............................92选用夹具.............................................93选用刀具.............................................94确定工序尺寸.........................................9五、夹具设计.............................................18六、设计心得.............................................21七、参考文献.............................................22一·零件的工艺分析及生产类型的确定（一）零件的作用题目所给定的零件为CA6140车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。（二）零件的材料及其力学性能零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。其价格较便宜，经过调质或正火后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，局部淬火后再低温回火，表面硬度可达52HRC-45HRC.1技术要求分析题目所给定的零件输出轴，其主要作用：一是传递转矩，使主轴获得旋转的动力；二是工作过程中承受载荷；三是支撑传动零部件。零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，淬火时易生裂纹。综合技术要求等文件，选用铸件。由于是中批量生产，故采用自由锻。2零件的工艺分析结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高大部分是IT6级；粗糙度方面表现在键槽两侧面、φ60、φ75外圆柱表面为Ra0.8um,φ80内圆柱表面为Ra3.2um,大端端面为Ra1.6um,其余为Ra12.5um，要求不高；位置要求较严格表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm,φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；热处理方面需要调质处理，到200HBS，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。3轴类零件的装夹轴类零件的加工通常采用三爪卡盘，三爪卡盘能自动定心，装卸工件快。但是由于夹具的制造和装夹误差，其定心精度约为0.05—0.10mm左右。由于零件较长，常采用一夹一顶的装夹法，即工件定的一端用车床主轴上的卡盘夹紧，另一端用尾座顶尖支撑，这样就克服了刚性差不能承受重切削的缺点，为进一步提高加工精度，可采用中心架作中间辅助支撑，适用于半精加工和精加工。二·选择毛坯，确定毛坯尺寸，设计毛坯图1选择毛坯轴类零件最常用的毛坯是棒料和锻件，只有某些大型或结构复杂的轴（如曲轴），在质量允许下采用锻件。由于毛坯经过加热，锻造后能使金属内部的纤维组织表面均与分布，可获得较高的抗拉，抗弯及抗扭强度，所以除光轴外直径相差不大的阶梯轴可使用热轧棒料或冷轧棒料，一般比较重要的轴大部分都采用锻件这样既可以改善力学性能，又能节约材料，减少机械加工量。根据生产规模的大小，毛坯的锻造方式有自由锻和模锻。自由锻多用于中小批量生产；模锻适用于大批量生产，而且毛坯制造精度高，加工余量小，生产效率高，可以锻造形状复杂的毛坯。本零件生产批量为中批量，所以综上所叙选择自由锻。2毛坯尺寸的确定毛坯（锻件）图是根据产品零件设计的，经查《机械加工工艺手册》《金属机械加工工艺人员手册》知精车-半精车-粗车各余量,从而可得毛坯余量。结果为：外圆角半径：；内圆角半径：。外...
