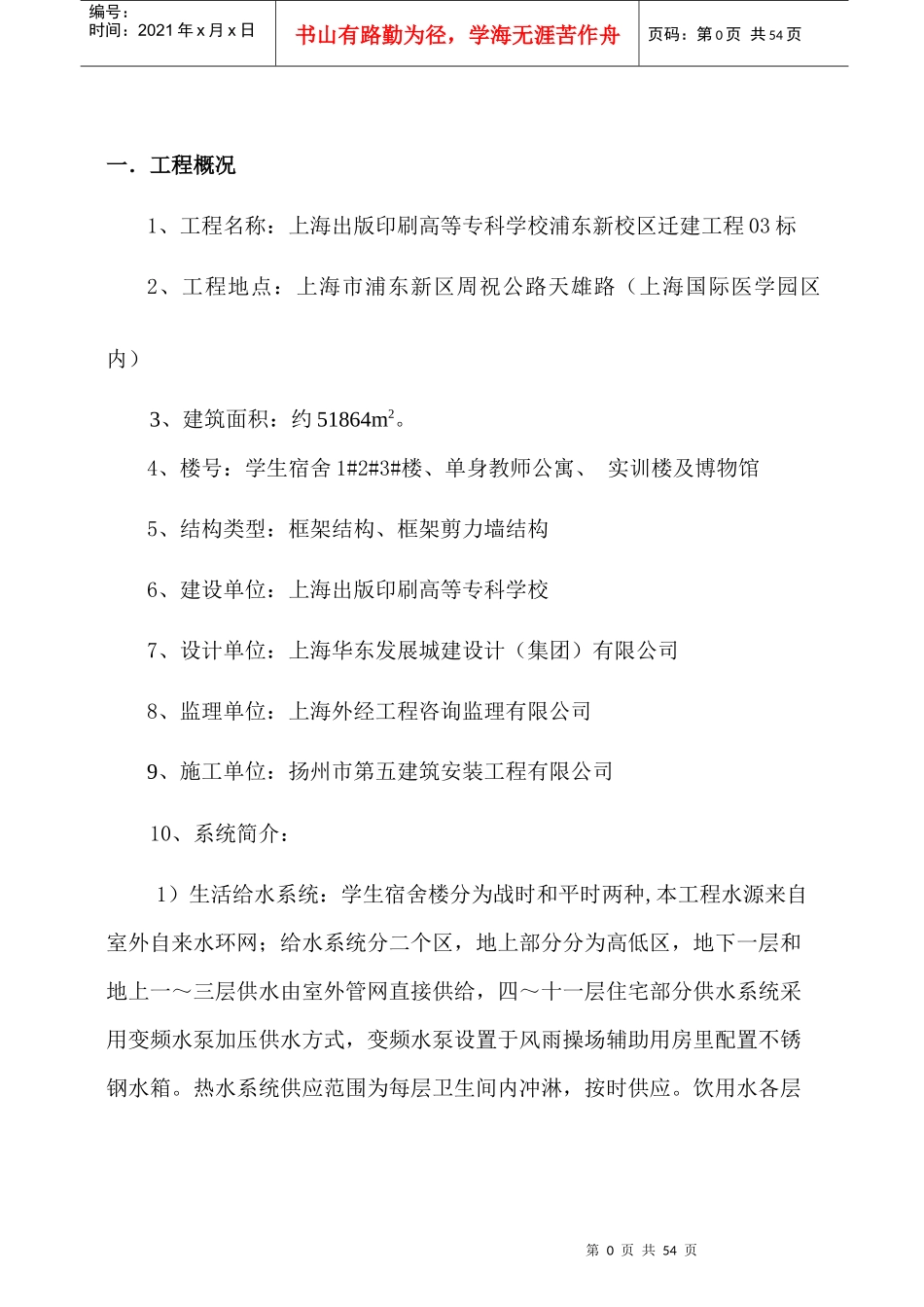

第0页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共54页一．工程概况1、工程名称：上海出版印刷高等专科学校浦东新校区迁建工程03标2、工程地点：上海市浦东新区周祝公路天雄路（上海国际医学园区内）3、建筑面积：约51864m2。4、楼号：学生宿舍1#2#3#楼、单身教师公寓、实训楼及博物馆5、结构类型：框架结构、框架剪力墙结构6、建设单位：上海出版印刷高等专科学校7、设计单位：上海华东发展城建设计（集团）有限公司8、监理单位：上海外经工程咨询监理有限公司9、施工单位：扬州市第五建筑安装工程有限公司10、系统简介：1）生活给水系统：学生宿舍楼分为战时和平时两种,本工程水源来自室外自来水环网；给水系统分二个区，地上部分分为高低区，地下一层和地上一～三层供水由室外管网直接供给，四～十一层住宅部分供水系统采用变频水泵加压供水方式，变频水泵设置于风雨操场辅助用房里配置不锈钢水箱。热水系统供应范围为每层卫生间内冲淋，按时供应。饮用水各层第1页共54页第0页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页设置开水器。热能为燃气热水器及屋面太阳能供应。具体深化由太阳能热水器厂家设计，热水管全部采取保温处理。实训楼：水源来自市政管网直接供水，一层由市政直接供水，二~五层由本楼生活泵房变频加压供水。单身教师公寓：水源来自校区建有集中生活泵房，冷水入户管设减压阀组，一用一备；本工程卫生间设集中全日热水供应系统，采用太阳能辅助燃气热水器相集合的热水供应系统。主管采用钢塑管，支管采用PPR管。2）排水系统：各栋号生活污水为合流重力排水，采用设有伸顶通气立管的单立管排水系统，污水排出室外，在室外经化粪池处理后排入市政污水管网。地下就近汇集到污水坑，用潜水泵提升排除室外。在主楼及裙房顶层均设有雨水管道，以便通畅排水，防止屋面积水。污水、雨水管材采用硬聚氯乙烯UPVC管材管件，承插粘接。在各层设置一定数量的5kg装磷酸铵盐干粉灭火器，便于一般人员扑火初期火灾。二、施工准备做好施工准备是保证工程质量、工期及进行安全生产的重要前提，结合本工程的特点，做好如下的工作：1、组织强有力的项目班子，明确分工，责任到人，明确在架构图上，并悬挂墙上。严格把好安全、质量关，使各个工序顺利展开。第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页2、由项目班子组织专业技术人员进行图纸会审，体现设计意图，结合本工程的使用功能，尽可能提出合理化建议，供甲方、设计参考。经过会审确定的施工图纸和会审记录，即为工程的正式文件。根据施工图纸和会审记录制定材料预算，开列材料、设备订货清单，组织材料采购，按时供应现场需用。3、根据施工图纸，组织相关人员勘察施工现场，使之熟悉施工现场和施工条件。拟定临时设施的具体位置，确定设备、材料仓库和人员的出入通道。与土建配合施工时，应复核有关定位、标高、预留洞的尺寸，发现问题及时配合土建解决。4、项目部提前制定劳动力使用计划，分施工阶段及工程实际所需组织施工班组进场作业。三、工程要求和执行规范1、树立“用诚信、质量和服务，赢取企业信誉；靠科技、管理和创新，打造精品工程。”的指导思想，严格按照图纸设计要求和有关施工及验收规范进行施工和验收，确保工程质量。工程质量目标是确保合格工程。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页2、项目经理对该项工程的质量负主要责任，坚决执行“谁施工，谁负责”的原则，贯彻整个施工全过程管理。3、坚持设计文件审查制度和图纸会审制度，进场后必须对作业人员进行技术、质量、安全交底，并做好登记签认，记录在案。及时办理预检和工序交工验收手续，并记录在案。对隐蔽工程要及时办理验收记录和签证作为原始资料及技术资料的整理及记录。4、认真做好班组的原始记录，坚持实行自检、互检、工序检的三检制度。5、认真做好原材料的试验复查和坚持索取原始凭证。根据建委文件要求，做好相关材料的送检工作，保证工程使用合格材...
