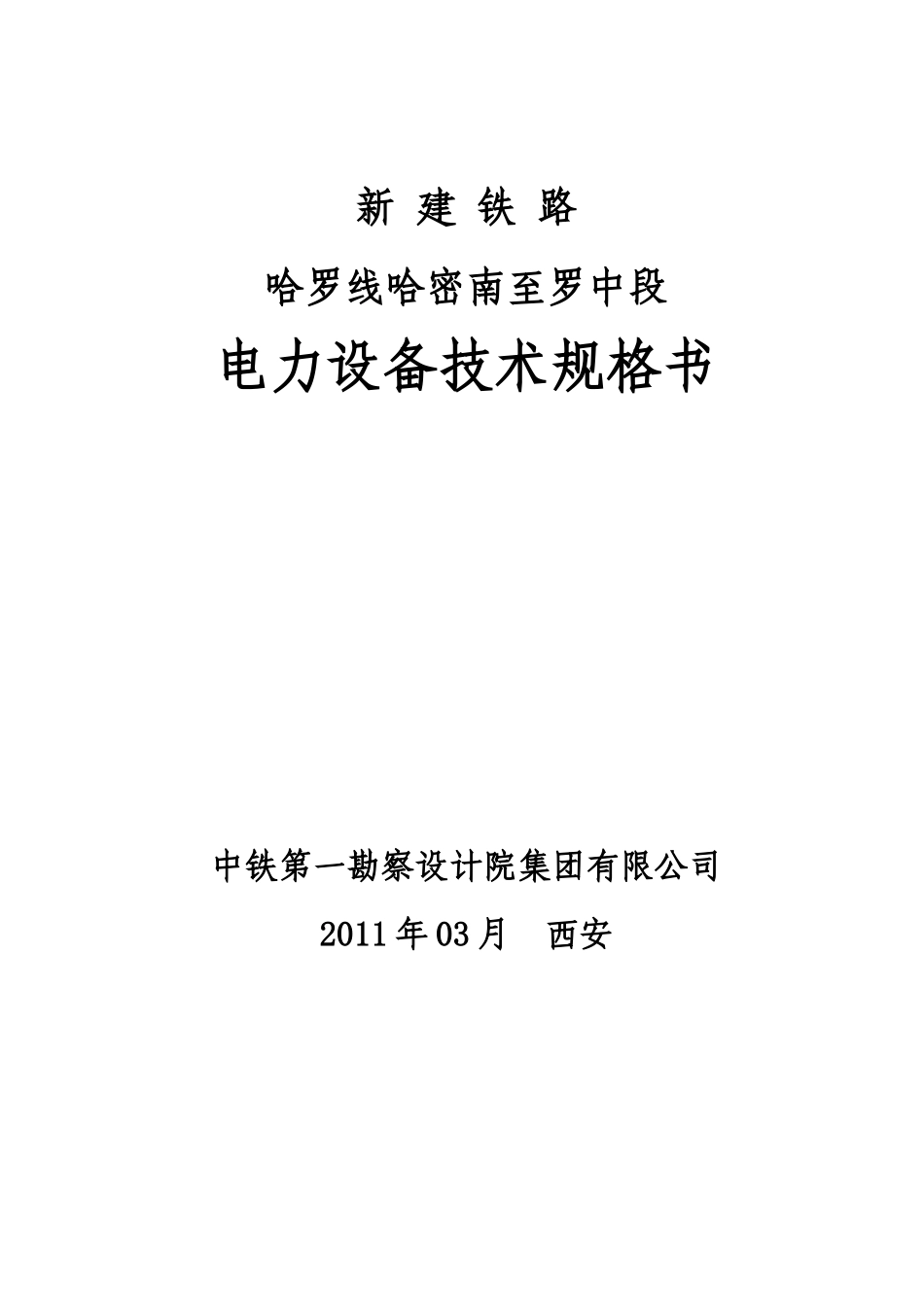

新建铁路哈罗线哈密南至罗中段电力设备技术规格书中铁第一勘察设计院集团有限公司2011年03月西安目录第一章总则...................................-1-第二章技术规格共同条款......................-5-第三章电力设备材料技术规格................-6-第一节变压器.....................................-6-第二节变配电所高压开关柜....................-9-第三节配电所保护综合自动化设备........-47-第四节交直流电源屏..........................-65-第五节动态无功补偿装置及可调电抗器..-72-第六节10kV箱式变电站.......................-89-第七节低压配电开关柜.......................-117-第八节双电源切换及变台配电箱...........-128-第九节隔离开关................................-133-第十节无人监控安防系统....................-135-第十一节柴油发电站..........................-148-第十二节光伏发电站..........................-154-第十三节UPS电源...............................-165-第十四节电力远动系统.......................-169-第十五节线路分段开关监控装置...........-185-电力设备技术规格书附图......................-192-第0页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共179页第一章总则1.1总则说明1.1.1投标人应仔细阅读招标书中所有条款，包括各项技术规格，并且应逐条做出应答，应答不能以“明白”“符合”“满足”等单词进行简答或复制招标书。投标人提供的设备、器材性能应满足本技术规格书的要求，产品的技术规格应相当于或超过本技术规格书中的技术要求，如有偏差，必须提供详细的技术规格偏差表。1.1.2本技术规范书并未对一切技术细节做出规定，投标人必须保证其用于本工程产品的技术的完整性，同时要求投标人对本招标书中未包括但工程应用所必需的内容进行补充。1.1.3※投标人必须提供在近五年内的销售业绩，三年以内该设备或同类设备应销售给两个及以上用户，并已成功地运营二年以上的时间(新产品除外)。对于投标产品的运行情况，投标人应提供由铁路段及以上运营维护单位出具的加盖公章的运行使用报告；提交开标之日起前一年内的产品在铁路线路运行使用中，未出现因产品质量对运输生产造成严重影响的报告。1.1.4※投标产品需通过国家相关职能部门鉴定，并提供产品鉴定证书；所有设备、器材应根据本技术规格书规定的项目、技术条件及有关标准进行试验，同时还必须提供国家级或国际权威检测机构检查合格的报告；对于标书要求须按生产许可证和制造特许证生产的产品，应持证投标，否则投标无效(对国内产品)。1.1.5※投标人提供的设备应设计先进，采用经过验证的新工艺、新技术生产。投标人应提供设备生产商(厂家)质量保证体系证明材料，如质量管理体系认证证书；属于国家实施强制性产品认证目录内的产品(包含元器件)须提供国家强制性产品认证(CCC)证书。1.1.6※投标人应保证产品质量，其各项性能指标完全达到本技术规格书所规定的条件，并提供其产品的寿命和实际运行中的可靠和免维修时间；保证制造过程中的所有工艺、设备、材料等(包括外购件在内)均符合规格书的规定。1.1.7投标人应承诺中标后对其用于本工程的产品质量负责。在工程验收之前如果由于产品设计、制造、性能或接口方面原因出现不合格的部件或设备，中标人须立即免费修理或更换。1.2技术要求总则1.2.1※投标人提供的设备应能在本技术规范书第二章“技术规格共同条款”的“使用环境”条件下连续正常运行。1.2.2除非在技术规格中另作规定，“近似”或“大约”一词则意味着偏差范围允许在10%以内。1.2.3除非在技术规格中另作规定，须采用国际单位制(SI)来度量所有设备、仪器。1.2.4※除非在技术规格中另作规定，设备、仪器所采用度量单位用国际单位制(SI)，设计和制造都应遵照现行使用的最新版ISO、UIC和IEC标准或中华人民共和国国家标准(GB)、电力行业标准(DL)以及与上述标准等效的标准。当采用其它标准时，投标厂者应在投标书中明确提出各项设备所遵循的标准名称及标准内容。1.2.5※器材均应有铭牌，铭牌的型式、尺寸、内容符合GB/T1...
