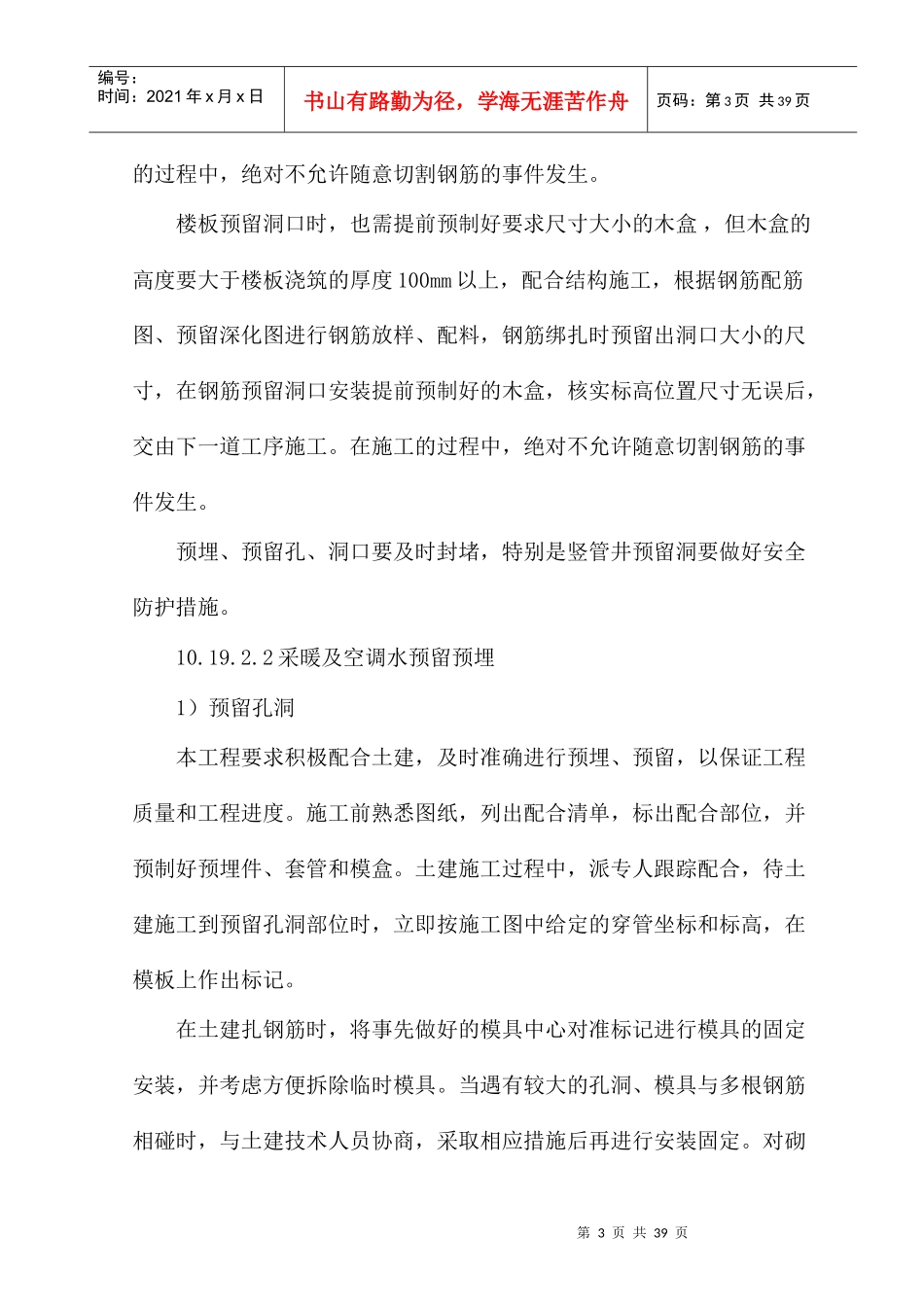

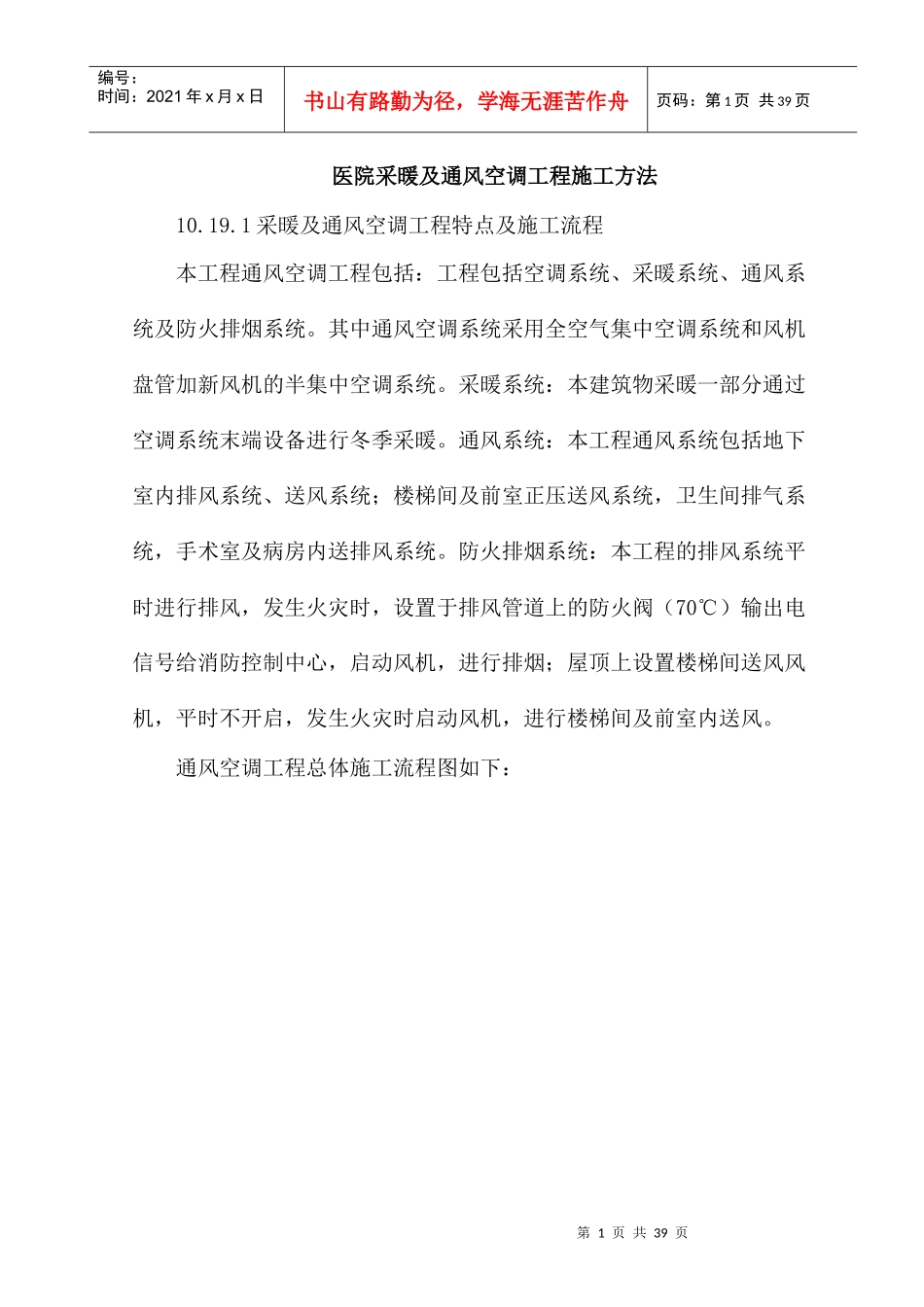

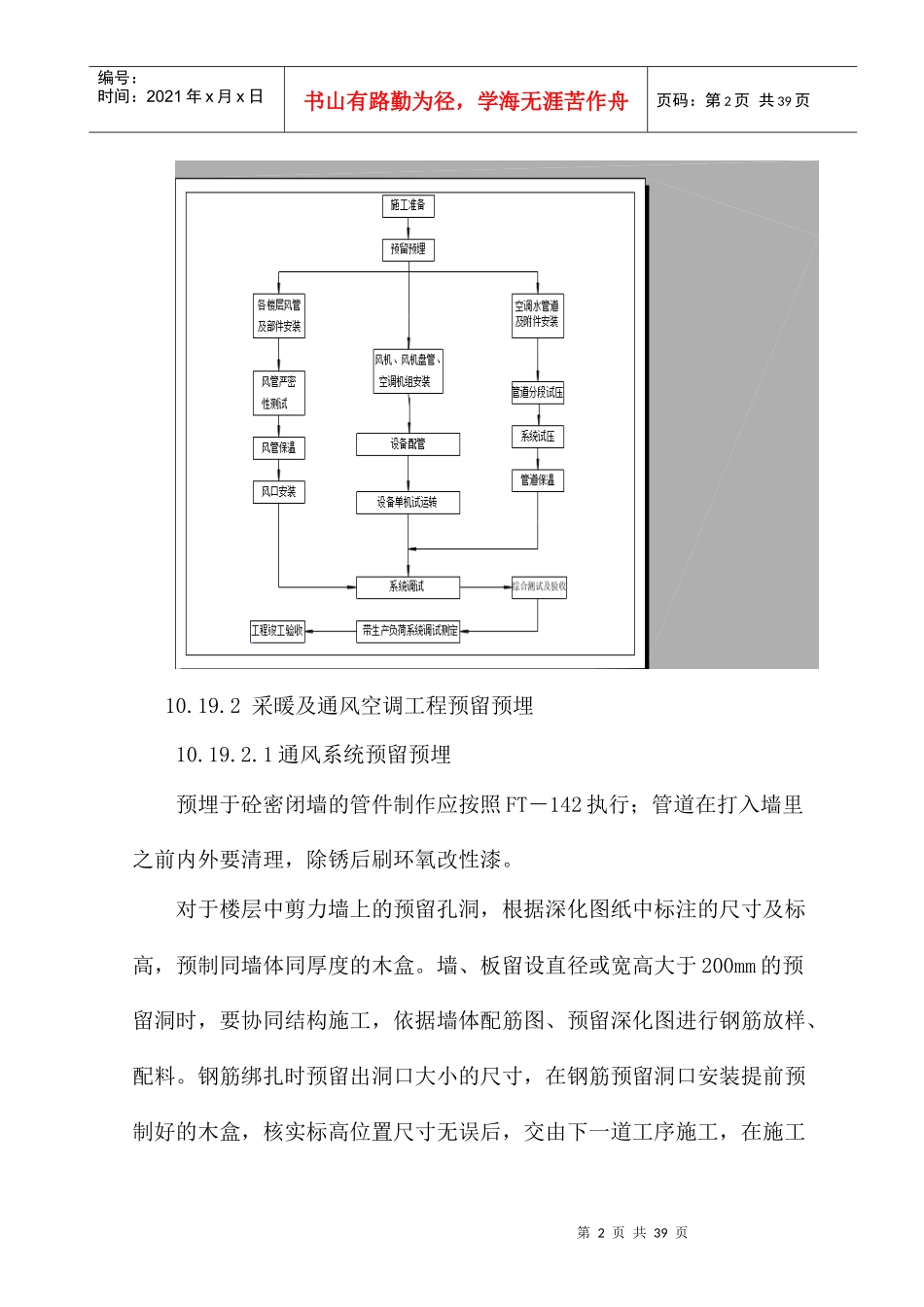

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页医院采暖及通风空调工程施工方法10.19.1采暖及通风空调工程特点及施工流程本工程通风空调工程包括：工程包括空调系统、采暖系统、通风系统及防火排烟系统。其中通风空调系统采用全空气集中空调系统和风机盘管加新风机的半集中空调系统。采暖系统：本建筑物采暖一部分通过空调系统末端设备进行冬季采暖。通风系统：本工程通风系统包括地下室内排风系统、送风系统；楼梯间及前室正压送风系统，卫生间排气系统，手术室及病房内送排风系统。防火排烟系统：本工程的排风系统平时进行排风，发生火灾时，设置于排风管道上的防火阀（70℃）输出电信号给消防控制中心，启动风机，进行排烟；屋顶上设置楼梯间送风风机，平时不开启，发生火灾时启动风机，进行楼梯间及前室内送风。通风空调工程总体施工流程图如下：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页10.19.2采暖及通风空调工程预留预埋10.19.2.1通风系统预留预埋预埋于砼密闭墙的管件制作应按照FT－142执行；管道在打入墙里之前内外要清理，除锈后刷环氧改性漆。对于楼层中剪力墙上的预留孔洞，根据深化图纸中标注的尺寸及标高，预制同墙体同厚度的木盒。墙、板留设直径或宽高大于200mm的预留洞时，要协同结构施工，依据墙体配筋图、预留深化图进行钢筋放样、配料。钢筋绑扎时预留出洞口大小的尺寸，在钢筋预留洞口安装提前预制好的木盒，核实标高位置尺寸无误后，交由下一道工序施工，在施工第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页的过程中，绝对不允许随意切割钢筋的事件发生。楼板预留洞口时，也需提前预制好要求尺寸大小的木盒，但木盒的高度要大于楼板浇筑的厚度100mm以上，配合结构施工，根据钢筋配筋图、预留深化图进行钢筋放样、配料，钢筋绑扎时预留出洞口大小的尺寸，在钢筋预留洞口安装提前预制好的木盒，核实标高位置尺寸无误后，交由下一道工序施工。在施工的过程中，绝对不允许随意切割钢筋的事件发生。预埋、预留孔、洞口要及时封堵，特别是竖管井预留洞要做好安全防护措施。10.19.2.2采暖及空调水预留预埋1）预留孔洞本工程要求积极配合土建，及时准确进行预埋、预留，以保证工程质量和工程进度。施工前熟悉图纸，列出配合清单，标出配合部位，并预制好预埋件、套管和模盒。土建施工过程中，派专人跟踪配合，待土建施工到预留孔洞部位时，立即按施工图中给定的穿管坐标和标高，在模板上作出标记。在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具。当遇有较大的孔洞、模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。对砌第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。（1）刚性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在箍筋中，如果需气割钢筋安装的，事先要通知土建，待同意后再施工，安装后必须用加强筋加固，并做好套管的防堵工作。（2）穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。（3）穿剪力墙钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管的标高和几何尺寸放置钢套管，找准确切位置后焊牢在箍筋上，如果需要气割钢筋安装的，事先要通知土建，待同意后再施工，安装好后必须用加强筋加固，并做好防堵工作。（4）穿楼板孔洞预留：预留孔洞根据尺寸做好钢套管，确定位置后预埋，待混凝土浇筑后取出即可。如果管道尺寸比较大，钢套管的预埋要在土建绑扎钢筋之前进行。（5）水泵基础待设备选定型号核实相关尺寸后与地下室底板一起施工，基础尺寸，预埋件的位置详见施工图和水泵隔震及安装95SS103。第5页共39页第4页共39页吊装检验运输支...
