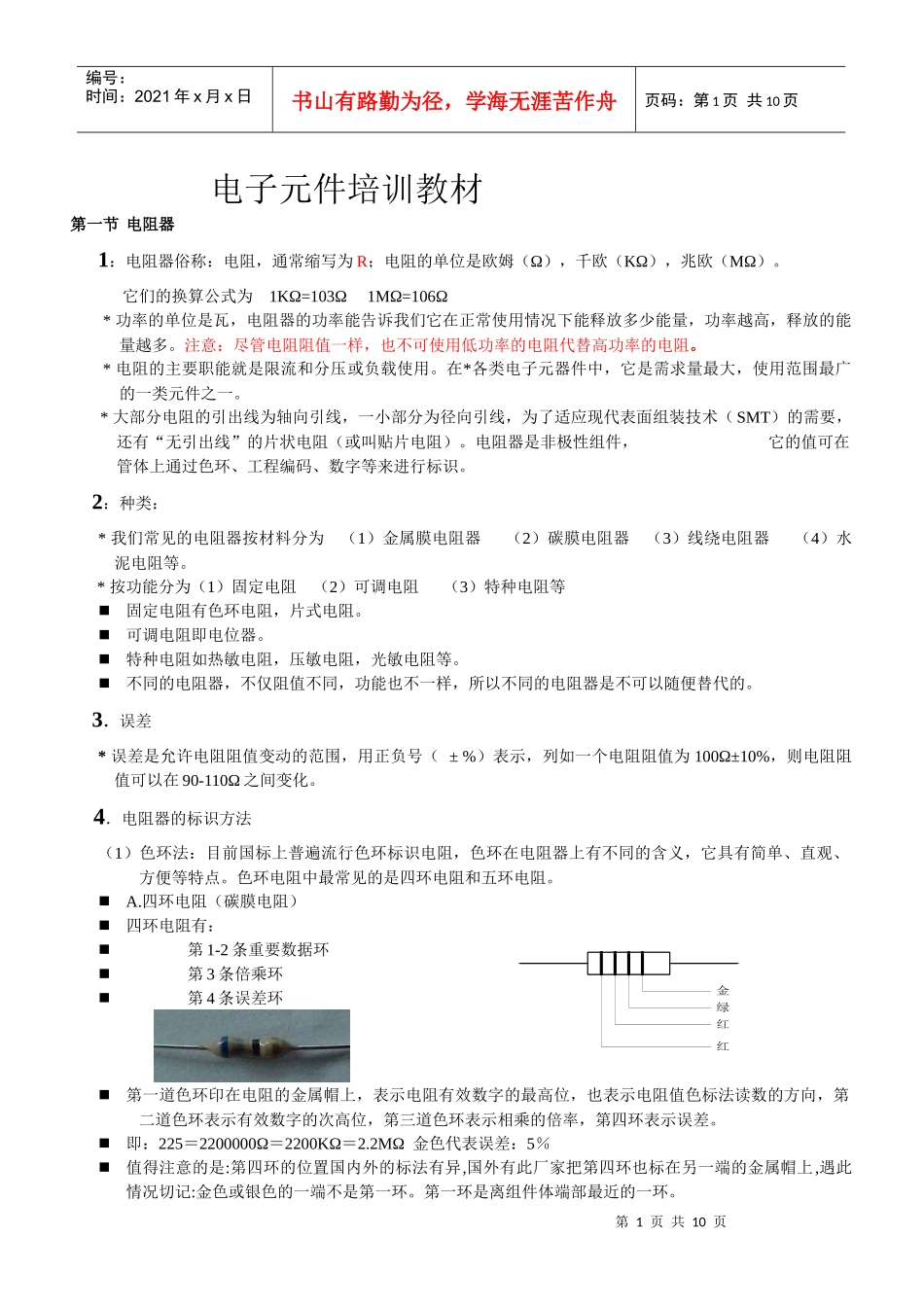

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页电子元件培训教材第一节电阻器1:电阻器俗称:电阻,通常缩写为R;电阻的单位是欧姆(Ω),千欧(KΩ),兆欧(MΩ)。它们的换算公式为1KΩ=103Ω1MΩ=106Ω*功率的单位是瓦,电阻器的功率能告诉我们它在正常使用情况下能释放多少能量,功率越高,释放的能量越多。注意:尽管电阻阻值一样,也不可使用低功率的电阻代替高功率的电阻。*电阻的主要职能就是限流和分压或负载使用。在*各类电子元器件中,它是需求量最大,使用范围最广的一类元件之一。*大部分电阻的引出线为轴向引线,一小部分为径向引线,为了适应现代表面组装技术(SMT)的需要,还有“无引出线”的片状电阻(或叫贴片电阻)。电阻器是非极性组件,它的值可在管体上通过色环、工程编码、数字等来进行标识。2:种类:*我们常见的电阻器按材料分为(1)金属膜电阻器(2)碳膜电阻器(3)线绕电阻器(4)水泥电阻等。*按功能分为(1)固定电阻(2)可调电阻(3)特种电阻等固定电阻有色环电阻,片式电阻。可调电阻即电位器。特种电阻如热敏电阻,压敏电阻,光敏电阻等。不同的电阻器,不仅阻值不同,功能也不一样,所以不同的电阻器是不可以随便替代的。3.误差*误差是允许电阻阻值变动的范围,用正负号(±%)表示,列如一个电阻阻值为100Ω±10%,则电阻阻值可以在90-110Ω之间变化。4.电阻器的标识方法(1)色环法:目前国标上普遍流行色环标识电阻,色环在电阻器上有不同的含义,它具有简单、直观、方便等特点。色环电阻中最常见的是四环电阻和五环电阻。A.四环电阻(碳膜电阻)四环电阻有:第1-2条重要数据环第3条倍乘环第4条误差环第一道色环印在电阻的金属帽上,表示电阻有效数字的最高位,也表示电阻值色标法读数的方向,第二道色环表示有效数字的次高位,第三道色环表示相乘的倍率,第四环表示误差。即:225=2200000Ω=2200KΩ=2.2MΩ金色代表误差:5%值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是第一环。第一环是离组件体端部最近的一环。金绿红红第2页共10页第1页共10页RWO03S6000F003编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页例:某电阻的色环依次为“黄、紫、红、银”,则该电阻的阻值为4700Ω=4.7KΩ,误差为±10%。B.五环电阻(精密电阻)精密电阻的误差在±2%以下,用五个色环识别。五环电阻的标识与四环电阻的基本相同,只不过它第1、2、3环为重要数据环,第4环为倍乘环,第5环为误差环。五环电阻的误差在±2%以下.附表:电阻器用色环标志的种类及含义*色环电阻的规则是最后一圈代表误差,对于四环电阻,前二环代表有效值,第三环代表乘上的次方数。有一个秘诀:面对一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添零的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。例:某电阻的色环依次为“黄、紫、黑、棕、棕”,则该电阻的阻值为4.7KΩ,误差为±1%.除了四环电阻和五环电阻,还有六环电阻,阻值读法与五环电阻一样,最后一环表示温度系数。5:工程编码大多数的电阻用色环标注,而功率电阻和线绕电阻是多用工程编码来标注的。工程编码可表示5种特性:a.形式b.种类c.组织d.误差e.功率a形式:形式是由两个英文字母与跟着的两个数据标注。字母“RW”表示功率电阻,两个字母标注了电阻的物理结构。b种类:电阻的种类由一个单独的字母表示。C.组织:对于误差大于±2%的电阻,用三位数字表示,前两位数字代表重要数据,最后一位数字表示加“零”的个数。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页6:贴片电阻多用数字表示1、对于误差大于±2%的电阻,阻值用三位数字表示,前两位数字代表重要数据,最后一位表示加零的个数。例:683表示680...
