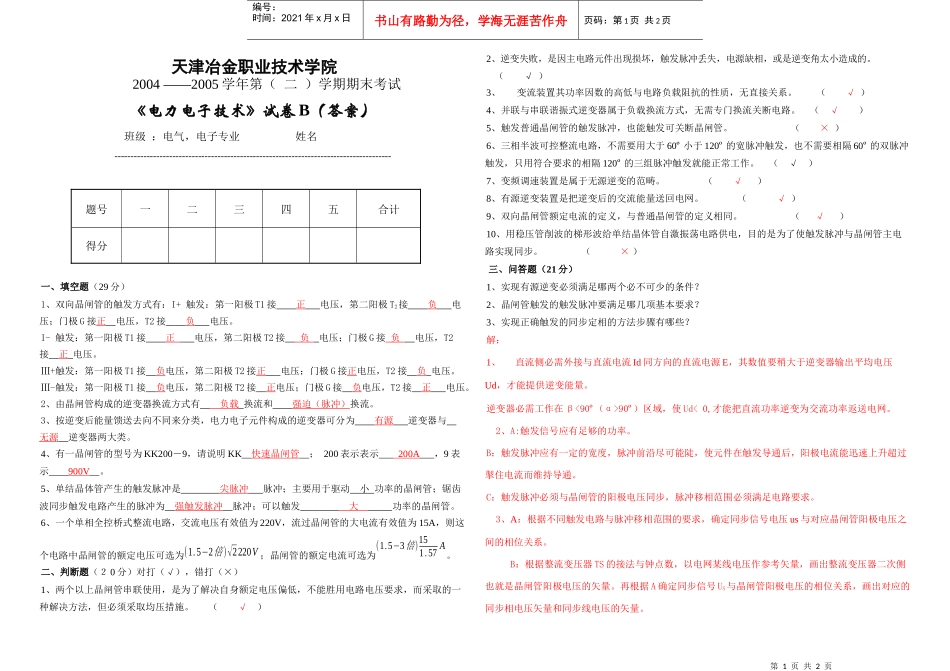

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页天津冶金职业技术学院2004——2005学年第（二）学期期末考试《电力电子技术》试卷B（答案）班级：电气，电子专业姓名--------------------------------------------------------------------------------------题号一二三四五合计得分一、填空题（29分）1、双向晶闸管的触发方式有：I+触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。I-触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接正电压，T2接负电压。Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。2、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。4、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。5、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。6、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为(1.5−2倍)√2220V；晶闸管的额定电流可选为(1.5−3倍)151.57A。二、判断题（２0分）对打（√），错打（×）1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。（√）2、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。（√）3、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。（√）4、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。（√）5、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。（×）6、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。（√）7、变频调速装置是属于无源逆变的范畴。（√）8、有源逆变装置是把逆变后的交流能量送回电网。（√）9、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。（√）10、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。（×）三、问答题（21分）1、实现有源逆变必须满足哪两个必不可少的条件？2、晶闸管触发的触发脉冲要满足哪几项基本要求？3、实现正确触发的同步定相的方法步骤有哪些？解：1、直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。逆变器必需工作在β<90º（α>90º）区域，使Ud<0,才能把直流功率逆变为交流功率返送电网。2、A:触发信号应有足够的功率。B：触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。3、A：根据不同触发电路与脉冲移相范围的要求，确定同步信号电压us与对应晶闸管阳极电压之间的相位关系。B：根据整流变压器TS的接法与钟点数，以电网某线电压作参考矢量，画出整流变压器二次侧也就是晶闸管阳极电压的矢量。再根据A确定同步信号US与晶闸管阳极电压的相位关系，画出对应的同步相电压矢量和同步线电压的矢量。第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页C：根据同步变压器二次线电压矢量位置，定出同步变压器TS的钟点数和接法。只需把同步变压器二次电压Usu、Usv、Usw分别接到VT1，VT3，VT5管的触发电路；Us(-U)、Us(-v)、Us(-w)分别接到VT4、VT6、VT2的触发电路，与主电路的各个符号完全对应，即能保证触发脉冲与主电路同步。四、画图题（10分）请利用六块锯齿波同步触发电路的X、Y控制端，来组成六路互相相差60°的双...
