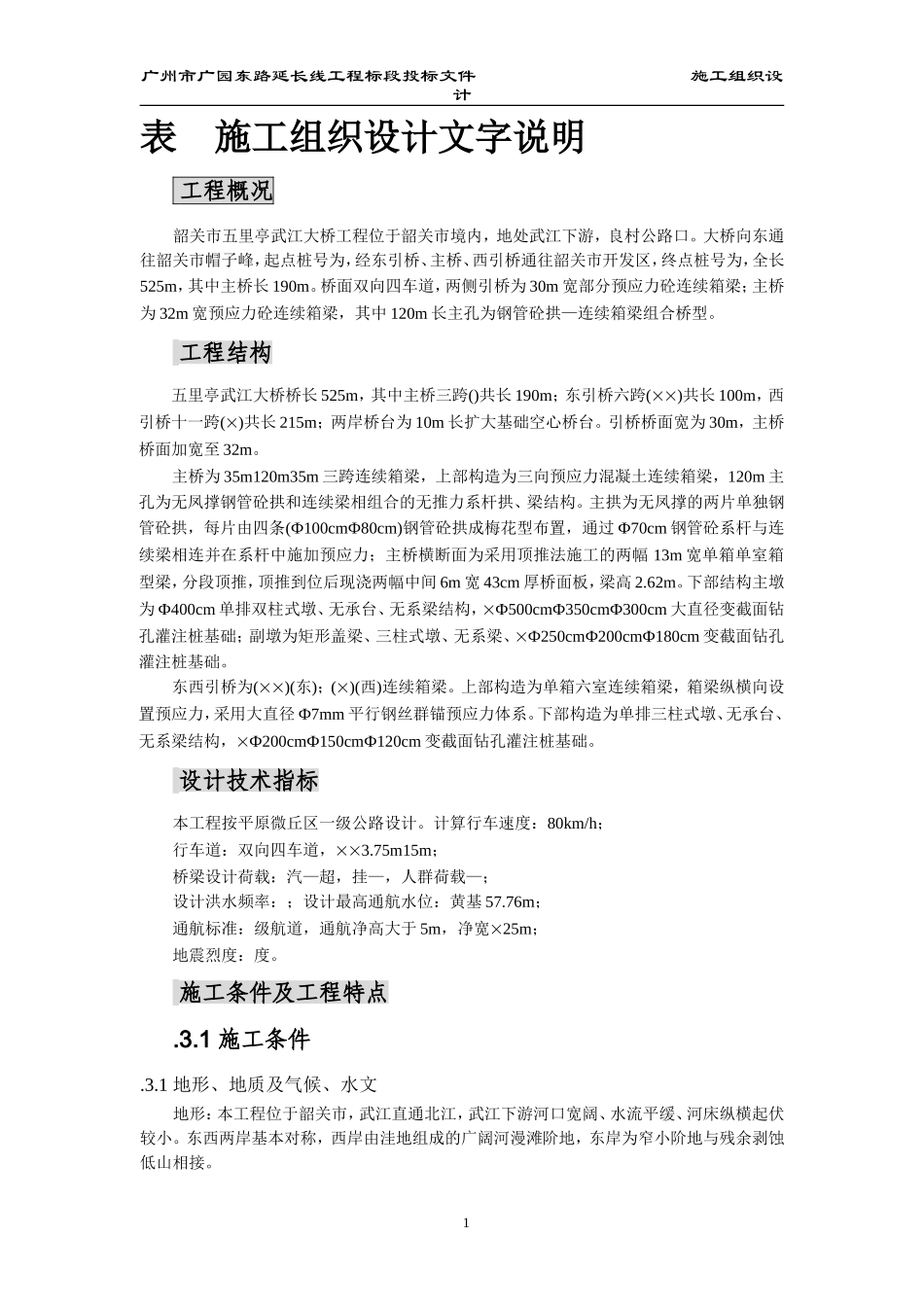

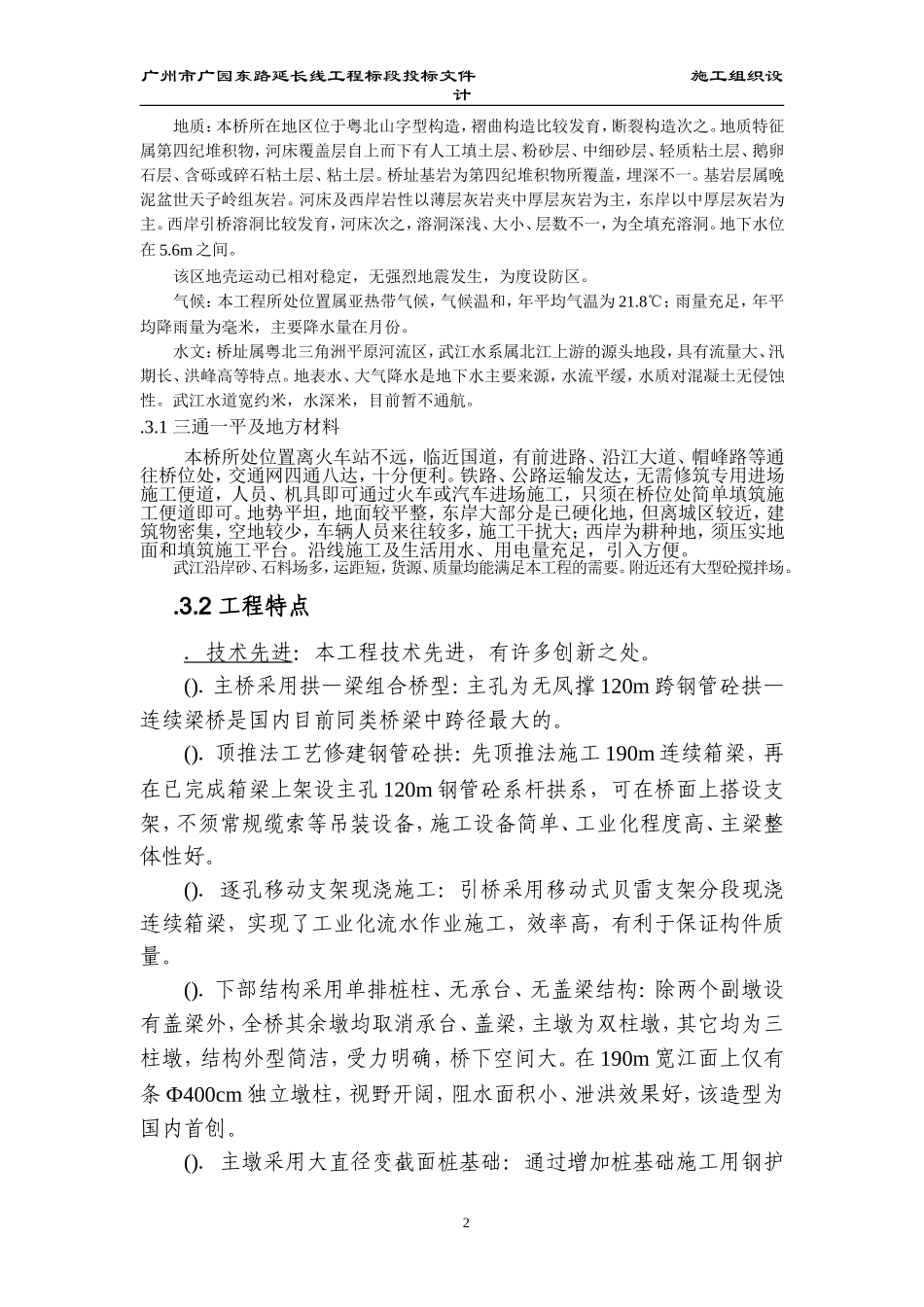

广州市广园东路延长线工程标段投标文件施工组织设计表施工组织设计文字说明工程概况韶关市五里亭武江大桥工程位于韶关市境内，地处武江下游，良村公路口。大桥向东通往韶关市帽子峰，起点桩号为，经东引桥、主桥、西引桥通往韶关市开发区，终点桩号为，全长525m，其中主桥长190m。桥面双向四车道，两侧引桥为30m宽部分预应力砼连续箱梁；主桥为32m宽预应力砼连续箱梁，其中120m长主孔为钢管砼拱—连续箱梁组合桥型。工程结构五里亭武江大桥桥长525m，其中主桥三跨()共长190m；东引桥六跨()共长100m，西引桥十一跨()共长215m；两岸桥台为10m长扩大基础空心桥台。引桥桥面宽为30m，主桥桥面加宽至32m。主桥为35m120m35m三跨连续箱梁，上部构造为三向预应力混凝土连续箱梁，120m主孔为无凤撑钢管砼拱和连续梁相组合的无推力系杆拱、梁结构。主拱为无凤撑的两片单独钢管砼拱，每片由四条(Ф100cmФ80cm)钢管砼拱成梅花型布置，通过Ф70cm钢管砼系杆与连续梁相连并在系杆中施加预应力；主桥横断面为采用顶推法施工的两幅13m宽单箱单室箱型梁，分段顶推，顶推到位后现浇两幅中间6m宽43cm厚桥面板，梁高2.62m。下部结构主墩为Ф400cm单排双柱式墩、无承台、无系梁结构，Ф500cmФ350cmФ300cm大直径变截面钻孔灌注桩基础；副墩为矩形盖梁、三柱式墩、无系梁、Ф250cmФ200cmФ180cm变截面钻孔灌注桩基础。东西引桥为()(东)；()(西)连续箱梁。上部构造为单箱六室连续箱梁，箱梁纵横向设置预应力，采用大直径Ф7mm平行钢丝群锚预应力体系。下部构造为单排三柱式墩、无承台、无系梁结构，Ф200cmФ150cmФ120cm变截面钻孔灌注桩基础。设计技术指标本工程按平原微丘区一级公路设计。计算行车速度：80km/h；行车道：双向四车道，3.75m15m；桥梁设计荷载：汽—超，挂—，人群荷载—；设计洪水频率：；设计最高通航水位：黄基57.76m；通航标准：级航道，通航净高大于5m，净宽25m；地震烈度：度。施工条件及工程特点.3.1施工条件.3.1地形、地质及气候、水文地形：本工程位于韶关市，武江直通北江，武江下游河口宽阔、水流平缓、河床纵横起伏较小。东西两岸基本对称，西岸由洼地组成的广阔河漫滩阶地，东岸为窄小阶地与残余剥蚀低山相接。1广州市广园东路延长线工程标段投标文件施工组织设计地质：本桥所在地区位于粤北山字型构造，褶曲构造比较发育，断裂构造次之。地质特征属第四纪堆积物，河床覆盖层自上而下有人工填土层、粉砂层、中细砂层、轻质粘土层、鹅卵石层、含砾或碎石粘土层、粘土层。桥址基岩为第四纪堆积物所覆盖，埋深不一。基岩层属晚泥盆世天子岭组灰岩。河床及西岸岩性以薄层灰岩夹中厚层灰岩为主，东岸以中厚层灰岩为主。西岸引桥溶洞比较发育，河床次之，溶洞深浅、大小、层数不一，为全填充溶洞。地下水位在5.6m之间。该区地壳运动已相对稳定，无强烈地震发生，为度设防区。气候：本工程所处位置属亚热带气候，气候温和，年平均气温为21.8℃；雨量充足，年平均降雨量为毫米，主要降水量在月份。水文：桥址属粤北三角洲平原河流区，武江水系属北江上游的源头地段，具有流量大、汛期长、洪峰高等特点。地表水、大气降水是地下水主要来源，水流平缓，水质对混凝土无侵蚀性。武江水道宽约米，水深米，目前暂不通航。.3.1三通一平及地方材料本桥所处位置离火车站不远，临近国道，有前进路、沿江大道、帽峰路等通往桥位处，交通网四通八达，十分便利。铁路、公路运输发达，无需修筑专用进场施工便道，人员、机具即可通过火车或汽车进场施工，只须在桥位处简单填筑施工便道即可。地势平坦，地面较平整，东岸大部分是已硬化地，但离城区较近，建筑物密集，空地较少，车辆人员来往较多，施工干扰大；西岸为耕种地，须压实地面和填筑施工平台。沿线施工及生活用水、用电量充足，引入方便。武江沿岸砂、石料场多，运距短，货源、质量均能满足本工程的需要。附近还有大型砼搅拌场。.3.2工程特点．技术先进：本工程技术先进，有许多创新之处。()．主桥采用拱—梁组合桥型：主孔为无凤撑120m跨钢管砼拱—连续梁桥是国内目前同类桥梁中跨径最大的。()．顶推法工艺修...
