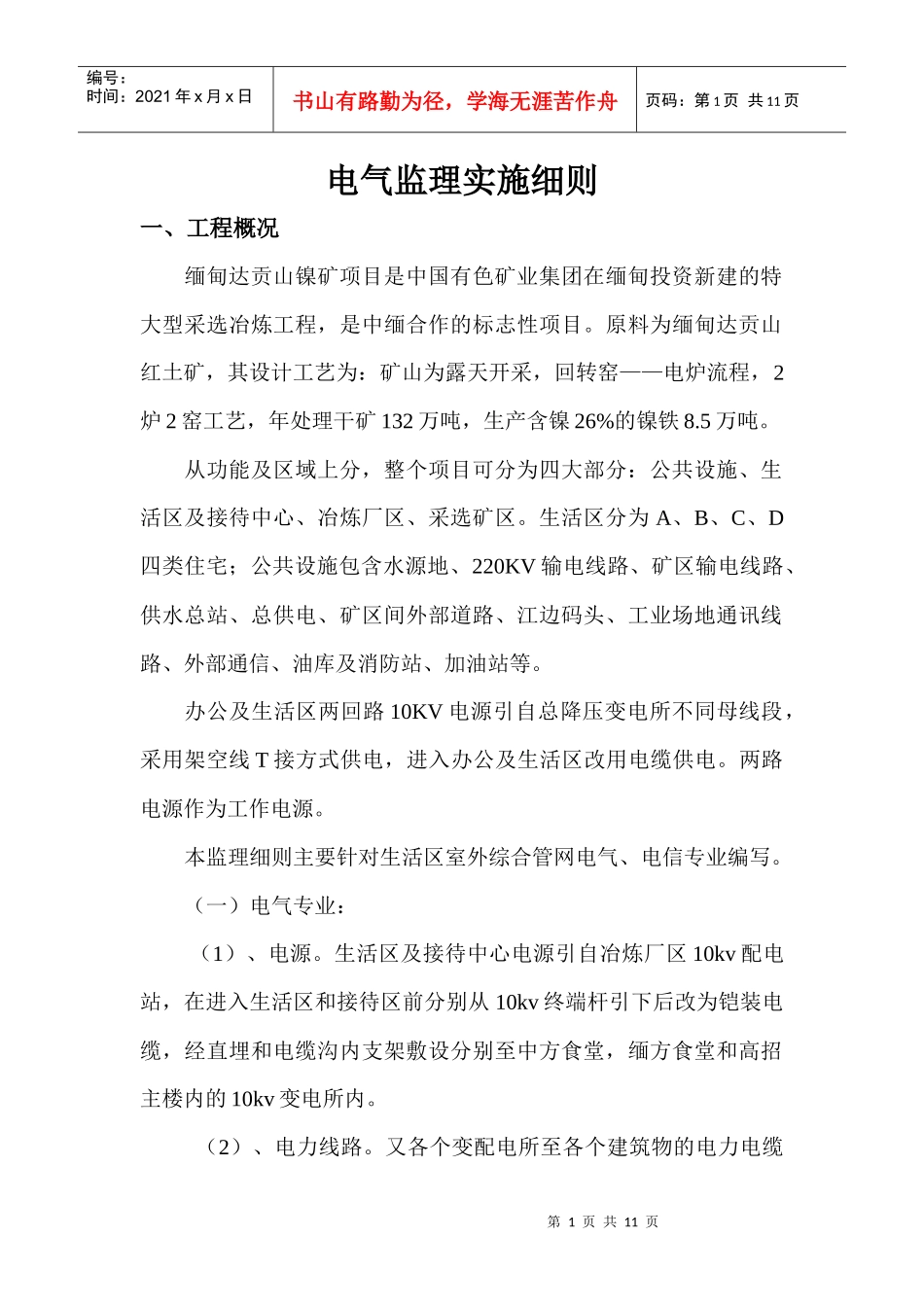

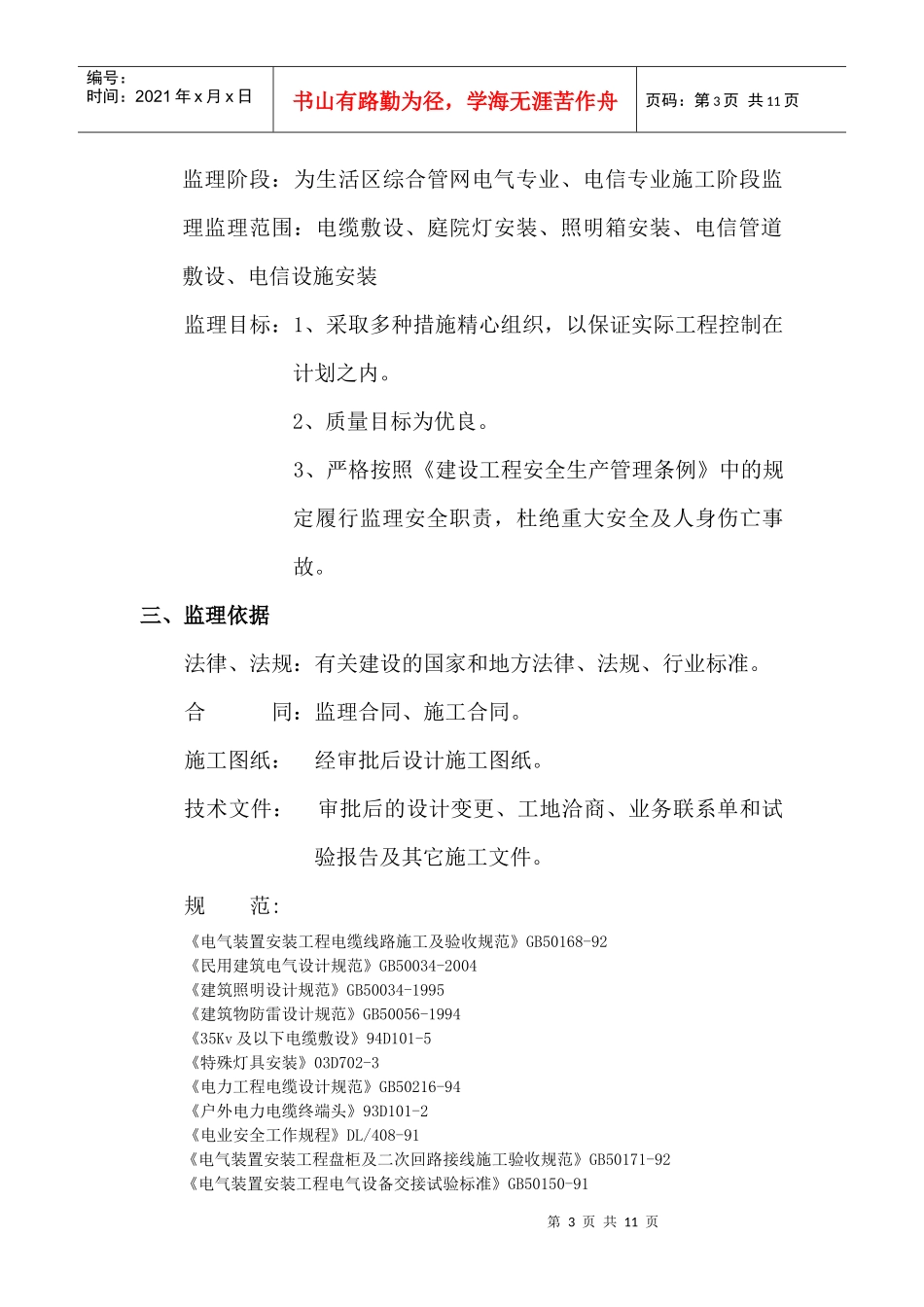

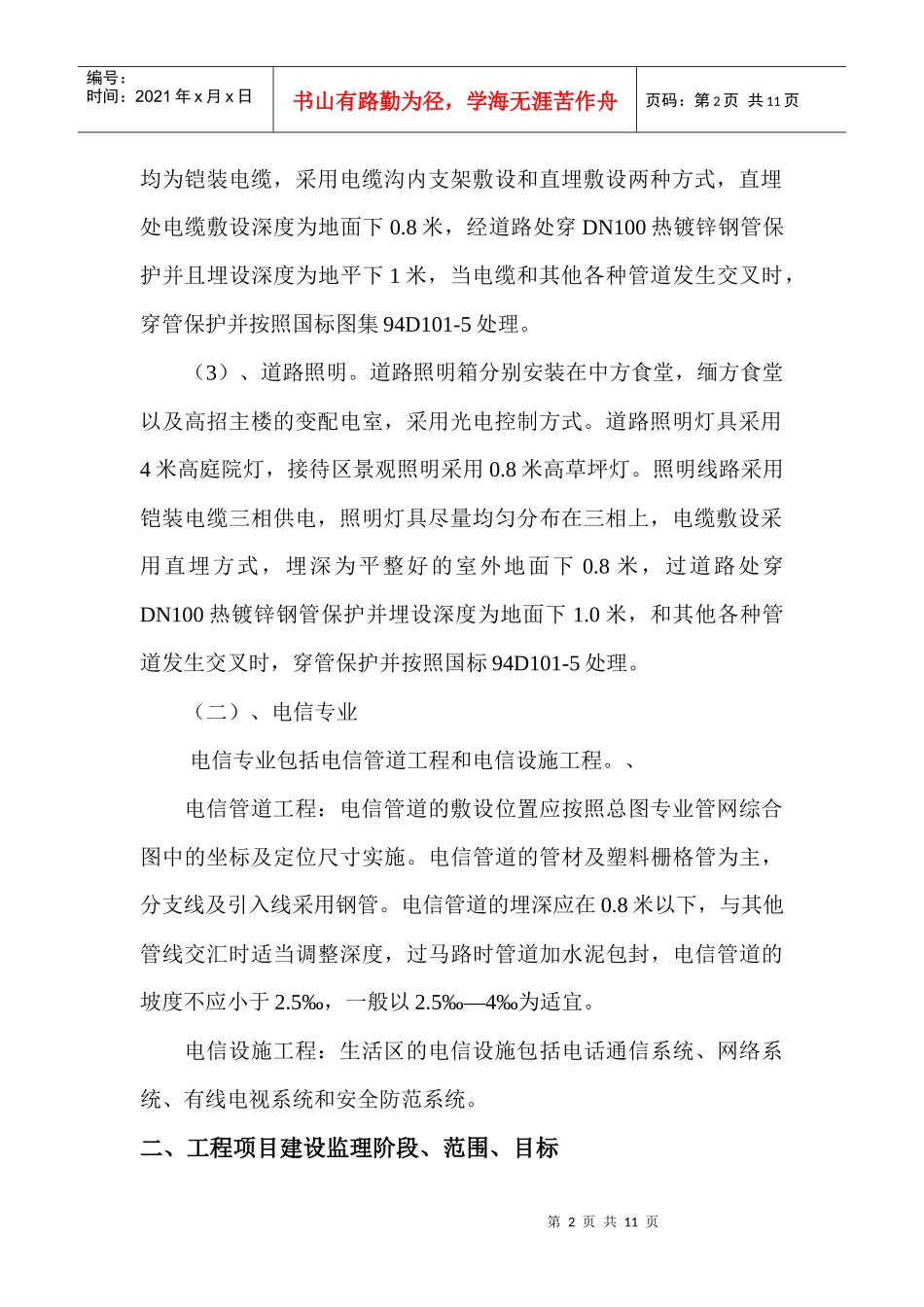

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电气监理实施细则一、工程概况缅甸达贡山镍矿项目是中国有色矿业集团在缅甸投资新建的特大型采选冶炼工程，是中缅合作的标志性项目。原料为缅甸达贡山红土矿，其设计工艺为：矿山为露天开采，回转窑——电炉流程，2炉2窑工艺，年处理干矿132万吨，生产含镍26%的镍铁8.5万吨。从功能及区域上分，整个项目可分为四大部分：公共设施、生活区及接待中心、冶炼厂区、采选矿区。生活区分为A、B、C、D四类住宅；公共设施包含水源地、220KV输电线路、矿区输电线路、供水总站、总供电、矿区间外部道路、江边码头、工业场地通讯线路、外部通信、油库及消防站、加油站等。办公及生活区两回路10KV电源引自总降压变电所不同母线段，采用架空线T接方式供电，进入办公及生活区改用电缆供电。两路电源作为工作电源。本监理细则主要针对生活区室外综合管网电气、电信专业编写。（一）电气专业：（1）、电源。生活区及接待中心电源引自冶炼厂区10kv配电站，在进入生活区和接待区前分别从10kv终端杆引下后改为铠装电缆，经直埋和电缆沟内支架敷设分别至中方食堂，缅方食堂和高招主楼内的10kv变电所内。（2）、电力线路。又各个变配电所至各个建筑物的电力电缆第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页均为铠装电缆，采用电缆沟内支架敷设和直埋敷设两种方式，直埋处电缆敷设深度为地面下0.8米，经道路处穿DN100热镀锌钢管保护并且埋设深度为地平下1米，当电缆和其他各种管道发生交叉时，穿管保护并按照国标图集94D101-5处理。（3）、道路照明。道路照明箱分别安装在中方食堂，缅方食堂以及高招主楼的变配电室，采用光电控制方式。道路照明灯具采用4米高庭院灯，接待区景观照明采用0.8米高草坪灯。照明线路采用铠装电缆三相供电，照明灯具尽量均匀分布在三相上，电缆敷设采用直埋方式，埋深为平整好的室外地面下0.8米，过道路处穿DN100热镀锌钢管保护并埋设深度为地面下1.0米，和其他各种管道发生交叉时，穿管保护并按照国标94D101-5处理。（二）、电信专业电信专业包括电信管道工程和电信设施工程。、电信管道工程：电信管道的敷设位置应按照总图专业管网综合图中的坐标及定位尺寸实施。电信管道的管材及塑料栅格管为主，分支线及引入线采用钢管。电信管道的埋深应在0.8米以下，与其他管线交汇时适当调整深度，过马路时管道加水泥包封，电信管道的坡度不应小于2.5‰，一般以2.5‰—4‰为适宜。电信设施工程：生活区的电信设施包括电话通信系统、网络系统、有线电视系统和安全防范系统。二、工程项目建设监理阶段、范围、目标第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页监理阶段：为生活区综合管网电气专业、电信专业施工阶段监理监理范围：电缆敷设、庭院灯安装、照明箱安装、电信管道敷设、电信设施安装监理目标：1、采取多种措施精心组织，以保证实际工程控制在计划之内。2、质量目标为优良。3、严格按照《建设工程安全生产管理条例》中的规定履行监理安全职责，杜绝重大安全及人身伤亡事故。三、监理依据法律、法规：有关建设的国家和地方法律、法规、行业标准。合同：监理合同、施工合同。施工图纸：经审批后设计施工图纸。技术文件：审批后的设计变更、工地洽商、业务联系单和试验报告及其它施工文件。规范:《电气装置安装工程电缆线路施工及验收规范》GB50168-92《民用建筑电气设计规范》GB50034-2004《建筑照明设计规范》GB50034-1995《建筑物防雷设计规范》GB50056-1994《35Kv及以下电缆敷设》94D101-5《特殊灯具安装》03D702-3《电力工程电缆设计规范》GB50216-94《户外电力电缆终端头》93D101-2《电业安全工作规程》DL/408-91《电气装置安装工程盘柜及二次回路接线施工验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-91第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页《电气装置安装工程接地装置施工与验收规范》...
